Проект Приказа Федерального агентства водных ресурсов "Об утверждении Правил использования водных ресурсов Вишневского водохранилища" (подготовлен Росводресурсами 18.09.2024)

Досье на проект

Пояснительная записка

В соответствии с пунктом 4 Положения о разработке, согласовании и утверждении правил использования водохранилищ, в том числе типовых правил использования водохранилищ, утвержденного постановлением Правительства Российской Федерации от 22 апреля 2009 г. N 349, приказываю:

1. Утвердить прилагаемые Правила использования водных ресурсов Вишневского водохранилища.

2. Настоящий приказ действует в течение 15 лет с даты его вступления в силу.

Руководитель

Д.М. Кириллов

Утверждены
приказом Федерального агентства
водных ресурсов
от _________________ N _____

Правила использования водных ресурсов Вишневского водохранилища

I. Общие положения

1. Настоящие Правила разработаны в соответствии со статьей 45 Водного кодекса Российской Федерации, пунктом 4 Положения о разработке, согласовании и утверждении правил использования водохранилищ, в том числе типовых правил использования водохранилищ, утвержденного постановлением Правительства Российской Федерации от 22.04.2009 N 349, и Методическими указаниями по разработке правил использования водохранилищ, утвержденными приказом Министерства природных ресурсов и экологии Российской Федерации от 26.01.2011 N 17*(1).

2. Настоящие Правила определяют режим использования водных ресурсов, в том числе режим наполнения и сработки Вишневского водохранилища.

3. В настоящих Правилах все отметки нормативных и иных уровней воды, отметки сооружений гидроузла и других гидротехнических сооружений на водохранилище, отметки уровней воды на характеристиках пропускной способности сооружений и участков рек и водохранилища даны в действующей государственной Балтийской системе высот 1977 года.

II. Характеристики гидроузла, водохранилища и их возможностей

4. Вишневское водохранилище и его гидроузел находятся в 2 км восточнее от села Вишневки, в 1,5 км севернее от села Евсеевка и в 4,5 км южнее от села Калиновка Спасского муниципального района Приморского края. Рельеф относится к переходной зоне равнин к мелкосопочникам и предгорьям.

5. Вишневское водохранилище образовано речным средненапорным гидроузлом и относится к русловому долинному типу, его полезный объем позволяет осуществлять многолетнее регулирование.

6. Начало строительства - 1966 год. Начало ввода в эксплуатацию - Госкомиссией оформлен акт приемки в эксплуатацию гидроузла и водохранилища N 374 от 18.08.1975. Ввод в постоянную эксплуатацию - Госкомиссией оформлен акт приемки в постоянную эксплуатацию гидроузла и водохранилища N 300 от 06.06.1976. Начало заполнения водохранилища - июль 1976 года, достижение нормального подпорного уровня (далее - НПУ) - 1977 год.

7. Организация, разрабатывающая первоначальный проект гидроузла и водохранилища - проектный институт "Приморгражданпроект" Приморского Крайисполкома (далее - "Приморгражданпроект"). Место хранения проектной документации - "Приморгражданпроект".

Организация, разрабатывающая проект реконструкции гидроузла - общество с ограниченной ответственностью "Дом Геодезии" (далее - ООО "Дом Геодезии"). Место хранения проектной документации - ООО "Дом Геодезии".

8. Вишневское водохранилище создано для хозяйственно-питьевого водоснабжения Спасска-Дальнего, в частности - Новоспасского цементного завода (правопреемник - акционерное общество "Спаскцемент"). В настоящее время Вишневское водохранилище используется для той же цели.

9. Сведения о ранее действовавших нормативных документах, определявших режим использования водных ресурсов Вишневского водохранилища, отсутствуют.

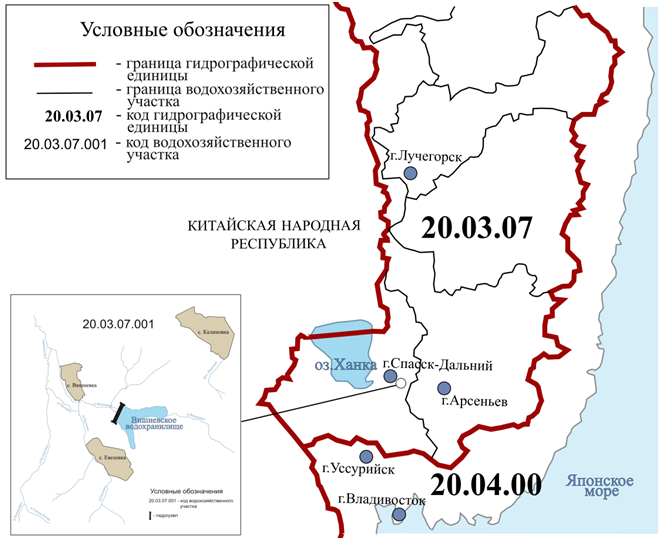

10. Карта-схема расположения с указанием границ гидрографических единиц и водохозяйственных участков, гидроузла и Вишневского водохранилища приведена в приложении N 1 к настоящим Правилам.

III. Основные характеристики водотока

11. Река Вишневка берет начало на высоте 540 м на северо-западном склоне хребта Синего. Река Вишневка является правым притоком р. Кулешовки, впадает на 26 км от ее устья. Общая длина р. Вишневки составляет 16 км, створ гидроузла Вишневского водохранилища расположен в 5,7 км от устья, площадь водосбора в створе гидроузла - 47 км2.

12. Параметры естественного годового стока в створе гидроузла Вишневского водохранилища:

Наименование параметра	Единица измерения	Значение параметра
Объем среднего многолетнего стока	млн м 3	14,82
Максимальный наблюдавшийся (восстановленный) объем годового стока (1974/75)	млн м 3	37,702
Минимальный наблюдавшийся (восстановленный) объем годового стока (1978/79)	млн м 3	4,582
Минимальный наблюденный расход воды	м 3/с	5,24
Максимальный наблюденный расход воды	м 3/с	11,1
Коэффициент изменчивости годового стока (Сv)	-	0,39
Коэффициент асимметрии (Сs)	-	1,20

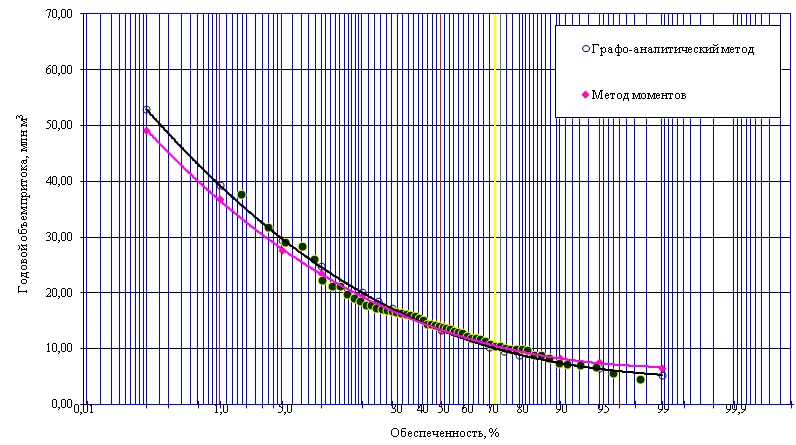

Расчетная кривая обеспеченности объемов годового стока в створе гидроузла Вишневского водохранилища приведена в приложении N 2 к настоящим Правилам.

Сезонное распределение объема стока р. Вишневки в створе Вишневского водохранилища:

Группы лет по водности	Единица измерения	Средний годовой сток	Весенний период (IV-VI)	Летний период (VII-X)	Зимний период (XI-III)
Многоводные	млн м 3	30,65	12,50	13,57	4,58
	%	100	40,80	44,20	15,00
Средние	млн м 3	13,57	9,46	2,75	1,36
	%	100	69,70	20,30	10,00
Маловодные	млн м 3	6,24	3,60	1,729	0,91
	%	100	57,70	27,70	14,60

Расчетное внутригодовое распределение естественного стока р. Вишневки в створе плотины Вишневского водохранилища по месяцам и сезонам приведено в приложении N 3 к настоящим Правилам.

Распределение годового стока р. Вишневки:

IV	V	VI	VII	VIII	IX	X	XI	XII	I	II	III
Среднемноголетнее распределение
33,4	18,3	6,40	6,30	7,10	9,50	8,40	4,90	1,51	0,74	0,41	3,04
Многоводный год (5-25 %)
27,4	12,7	6,91	4,31	6,61	16,1	15,3	6,03	1,68	0,77	0,41	1,78
Средний по водности год (50 %)
32,89	18,60	6,33	6,40	7,21	9,37	8,56	4,85	1,55	0,74	0,40	3,10
Маловодный год (75-90 %)
33,5	24,0	8,1	5,22	5,7	3,62	5,8	6,8	1,56	0,51	0,29	4,9
Очень маловодный год (свыше 90 %)
29,2	28,0	11,8	5,4	7,1	5,4	6,4	2,81	1,73	0,05	0,0	2,11

13. Водный режим р. Вишневки характеризуется наличием весеннего половодья и дождевых паводков в теплую часть года. Соотношение высот уровней в половодье и паводков в разные годы разное. При отсутствии в году существенных паводков весенний сток преобладает над летним. В отдельные малоснежные зимы соотношение обратное. Весеннее половодье формируется от притока талых вод и выпадения дождей и начинается в конце марта. На волну спада половодья накладываются дождевые паводки.

Летом на реках района проходит от 2 до 7 дождевых паводков. Максимальные расходы паводков существенно превышают максимальные расходы половодий. Зимних паводков не наблюдается.

14. Статистические параметры максимального стока р. Вишневки в створе гидроузла Вишневского водохранилища, максимальные расходы половодий и паводков различной обеспеченности:

Средний многолетний максимальный расход, м 3/с	Коэффициент вариации, Сv	Соотношение Сs/Сv	Обеспеченность, %
			0,5	1	3	5	10	50
Весеннее половодье
8,22	0,54	1,44	24,0	23,6	20,9	18,2	15,6	8,42
Дождевой паводок
5,77	0,80	3.00	58,1	50,7	38,9	33,5	25,9	5,23

Статистические параметры максимального стока р. Вишневки в створе гидроузла Вишневского водохранилища, максимальные объемы половодий и паводков различной обеспеченности:

Средний многолетний максимальный объем, млн м 3	Коэффициент вариации, Сv	Соотношение Сs/Сv	Обеспеченность, %
			0,5	1	3	5	10	50
Весеннее половодье
1,192	0,54	1,44	1,803	1,787	1,684	1,580	1,479	1,200
Дождевой паводок
1,096	0,80	3,00	3,075	2,804	2,366	2,164	1,875	1,075

IV. Состав и описание гидротехнических сооружений водохранилища

15. Состав и описание гидротехнических сооружений гидроузла Вишневского водохранилища

15.1. Земляная плотина - грунтовая плотина, отсыпана из суглинка. Отметка гребня плотины - 133,80 м, высота плотины - 15,2 м, длина - 1292 м, ширина гребня - 4,5 м с устройством дороги для служебного пользования. В основании низового откоса устроена дренажная призма.

15.2. Водосброс - автоматического действия, представлен водосливом практического профиля, траншеей и отводящим каналом. Отметка порога водослива - 131,50 м. Сопряжение траншеи водосброса с бортом долины осуществляется при помощи специальной насыпи, ширина которой равна длине траншеи. Длина траншеи - 30 м, ширина - 6 м, глубина - от 1,7 до 5,2 м, уклон - 120 _. За траншеей расположен отводящий канал в виде быстротока. Уклон быстротока - 18 _.

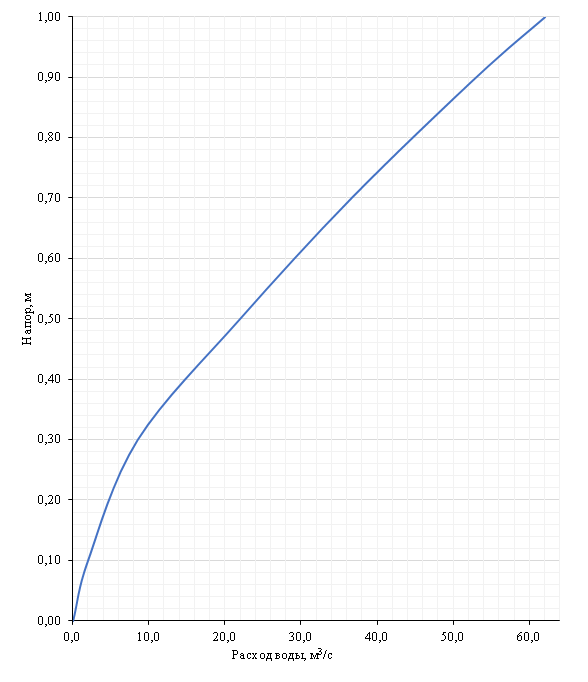

Пропускной способности водосброса приведена в приложении N 4 к настоящим Правилам.

15.3. Донный водовыпуск - совмещен с водозабором, состоит из подводящего канала шириной по дну 3,5 м, двух входных оголовков (с отметкой порога - 120,80 м) в виде диффузоров длиной 1,6 м с входными сечениями 500 ? 900 мм, двух ниток трубопроводов диаметром 600 мм, 4 задвижек марки 30ч915бар, распределительной камеры, водобойного колодца и отводящего канала шириной по дну 3 м.

Допустимые, рекомендованные и запрещенные схемы маневрирования затворами водовыпуска:

при санитарных попусках: допустимая и рекомендованная схема маневрирования - работа одной нитки водовыпуска при открытии затвора, обеспечивающем пропуск расчетного расхода.

при пропуске паводков: допустимая и рекомендованная схема маневрирования - последовательное открытие затворов каждой нитки водовыпуска, обеспечивающее постепенное заполнение водой водобойного колодца в нижнем бьефе; запрещенная схема маневрирования - одновременное полное открытие затворов, максимальный сброс воды в сухой нижней бьеф.

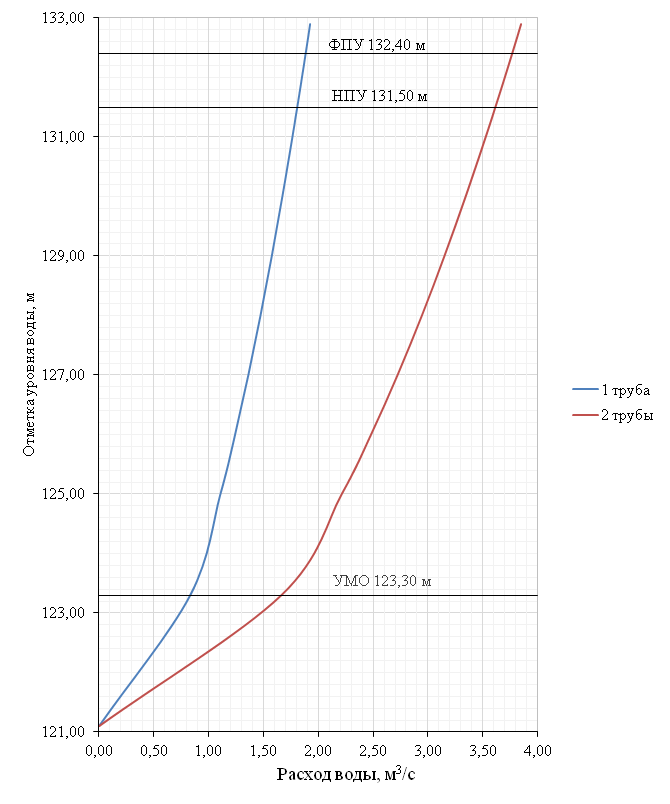

Пропускная способность донного водовыпуска приведены в приложении N 5 к настоящим Правилам.

15.4. Водозабор - плотинный, совмещен с донным водовыпуском, трубчатый башенный, фронтовой с промывными галереями, поверхностного типа.

Забор воды осуществляется при помощи водозаборной башни, снабженной водоприемными окнами в двух ярусах по два в ряд с отметками порогов 120,80 м и 128,80 м.

Водозаборные сооружения состоят из 4 входных оголовков длиной 1,6 м, задвижек и трубопроводов диаметром 500 мм. Диаметр входных оголовков конусного типа изменяется от 900 мм до 500 мм. Внутри входных оголовков установлена рыбозащитная сетка. В процессе ремонта отверстия на входе в оголовки могут временно перекрываться плоскими затворами.

Водоспуск гидроузла состоит и двух ниток трубопроводов. Вода из водохранилища в трубопроводы поступает через входные оголовки. На каждой нитке трубопровода установлены по две клиновые задвижки марки 30ч915бар. Первая задвижка предназначена для открытия или закрытия трубопровода. Вторая задвижка в конце трубопровода предназначена для управления режимами сооружения (режим водоспуска, режим водовыпуска - забор воды).

Рекомендуется включать в работу нитки водоспуска последовательно. Запрещается эксплуатация задвижек в качестве регулирующего устройства. Разрешенное рабочее положение задвижки: полностью открыто или полностью закрыто.

Водоприемная башня выполнена из монолитного железобетона. От водозаборных сооружений в теле плотины устроена галерея, заканчивающаяся в нижнем бьефе распределительной камерой. В галерее длиной 54,8 м проложены 2 нитки трубопроводов диаметром 600 мм. Трубопроводы рассчитаны на подачу воды до 25,2 тыс. м3 в сутки, на их выходе имеются задвижки. От распределительной камеры 2 водовода диаметром 600 мм идут на водоспуск, а 2 водовода диаметром 500 мм идут на насосную станцию первого подъема.

15.5. Насосная станция - первого подъема с подземным машинным залом выполнена из сборного железобетона. Станция расположена в нижнем бьефе, в 75 м от плотины. Расчетная производительность насосной станции равна 25 тыс. м3 в сутки. Размеры машинного зала составляют 24,0 ? 6,0 ? 6,6 м.

В машинном зале установлены четыре насосных агрегата: насос марки СЭ-1250-70-11 (мощность - 315 кВт; тип конструкции насоса - двухстороннего входа; напор - 70 м; подача - 0,35 м3/с), насос марки 14 НДС 11 (мощность - 160 кВт; тип конструкции насоса - двухстороннего входа; напор - 40 м; подача - 0,28 м3/с) и два насоса марки 220Д55 (мощность - 160 кВт; тип конструкции насоса - двухстороннего входа; напор - 55 м; подача - 0,22 м3/с). Два всасывающих трубопровода имеют диаметр 500 мм. На насосную станцию второго подъема идут два напорных водовода диаметром 500 мм.

Непрерывность работы насосов обеспечивается постоянством уровня воды в приемном резервуаре, подача воды в который осуществляется с превышением требуемого расхода. Избыточный объем воды сбрасывается в отводной канал, образуя технологический попуск, равный 0,045 м3/с.

16. Гидроэлектростанция, судоходные шлюзы, судоподъемные устройства, рыбопропускные сооружения и другие сооружения и устройства, в том числе не входящие в состав гидроузла Вишневского водохранилища гидротехнические сооружения, оказывающие влияние на режим использования водных ресурсов водохранилища или накладывающие определенные ограничения на режим регулирования уровней воды в водохранилище, в составе гидроузла и на акватории водохранилища, отсутствуют.

V. Основные параметры водохранилища

17. Характерные (нормативные) уровни воды Вишневского водохранилища:

Наименование параметра	Единица измерения	Значение параметра
НПУ (нормальный подпорный уровень)	м	131,50
Уровень мертвого объема (далее - УМО)	м	123,30
Форсированный подпорный уровень (далее - ФПУ)	м	132,40

18. Топографические характеристики Вишневского водохранилища:

Наименование параметра	Единица измерения	Значение параметра
Площадь зеркала водохранилища при НПУ	км 2	2,87
Площадь зеркала водохранилища при УМО	км 2	0,49
Полная статическая емкость водохранилища при НПУ	млн м 3	13,45
Полная статическая емкость водохранилища при УМО	млн м 3	0,52
Полезный объем водохранилища при НПУ	млн м 3	12,93
Полный форсированный объем водохранилища при отметке ФПУ	млн м 3	16,15
Объем форсировки водохранилища (между отметками ФПУ и НПУ)	млн м 3	2,7

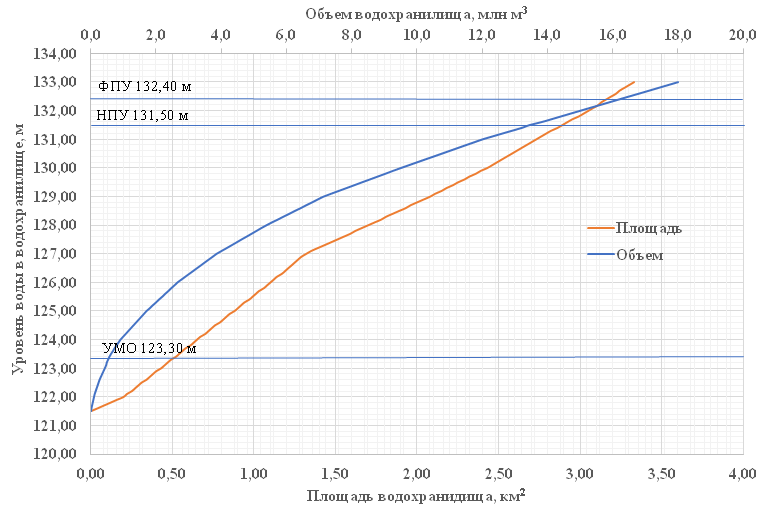

Статическая кривая зависимости площадей и объемов воды в Вишневского водохранилище от уровней воды приведена в приложении N 6 к настоящим Правилам.

19. Состав и максимальная пропускная способность водопропускных сооружений гидроузла водохранилища:

Наименование сооружения	Количество водопропускных отверстий	Пропускная способность, м 3/с
		при НПУ		при ФПУ
		единичная	общая	единичная	общая
Водосброс	1	0,00	0,00	53,00	53,00
Донный водовыпуск	2	1,80	3,60	1,88	3,76
Всего:		-	3,60	-	56,76

Допустимый максимальный (расчетный) расход воды в нижнем бьефе при пропуске паводков вероятностью превышения 0,5 % составляет 56,76 м3/с.

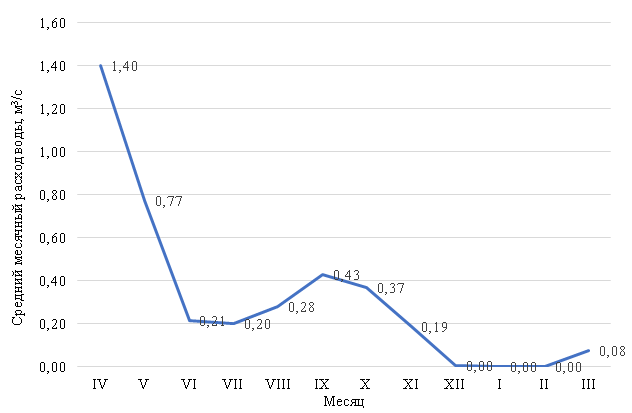

20. Характерные расходы воды в нижнем бьефе гидроузла водохранилища:

Наименование параметра	Единица измерения	Значение параметра
Расчетный средний многолетний расход	м 3/с	0,33
Расчетный среднемесячный расход воды вероятностью превышения 95 % обеспеченности (по многолетнему ряду)	м 3/с	0,13
Расчетный максимальный среднедекадный расход воды	м 3/с	40,00
Минимальный среднесуточный расход воды по сезонам в течении всего года	м 3/с	0,045
Максимальный по условиям незатопления в нижнем бьефе расход воды	м 3/с	56,76

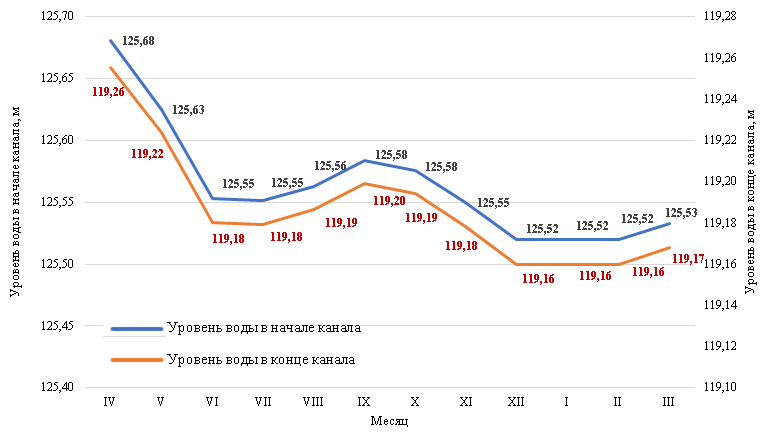

21. Расчетные уровни воды в нижнем бьефе гидроузла водохранилища:

Наименование параметра	Створ в отводящем канале	Единица измерения	Значение параметра
Уровень воды в нижнем бьефе гидроузла водохранилища при среднемноголетнем расходе воды	начало	м	125,65
	конец	м	119,19
Уровень воды при среднемесячном расходе воды 95 % обеспеченности	начало	м	125,54
	конец	м	119,18
Уровень воды в нижнем бьефе гидроузла при минимальном среднесуточном и/или базовом расходе воды в нижнем бьефе гидроузла водохранилища	начало	м	125,50
	конец	м	119,15

22. Вишневское водохранилище создано для хозяйственно-питьевого водоснабжения г. Спасск-Дальний. Его проектная полезная отдача составляет 7,1 млн м3 в год.

23. Среднемноголетний укрупненный водный баланс Вишневского водохранилища:

Наименование параметра	Единица измерения	Значение параметра
Приходные статьи
Приток в рассматриваемое водохранилище	млн м 3	15,12
Осадки на зеркало водохранилища	млн м 3	1,90
Всего:	млн м 3	17,02
Расходные статьи
Безвозвратные отъемы воды из водохранилища	млн м 3	3,79
Потери воды на испарение с поверхности водохранилища	млн м 3	1,55
Поступление воды в нижний бьеф, в т.ч.	млн м 3	11,77
- санитарный и часть технологического попуска	млн м 3	1,42
- сбросы через водосбросные сооружения	млн м 3	10,35
Всего:	млн м 3	17,11
Неучтенные статьи водного баланса:	млн м 3	-0,09

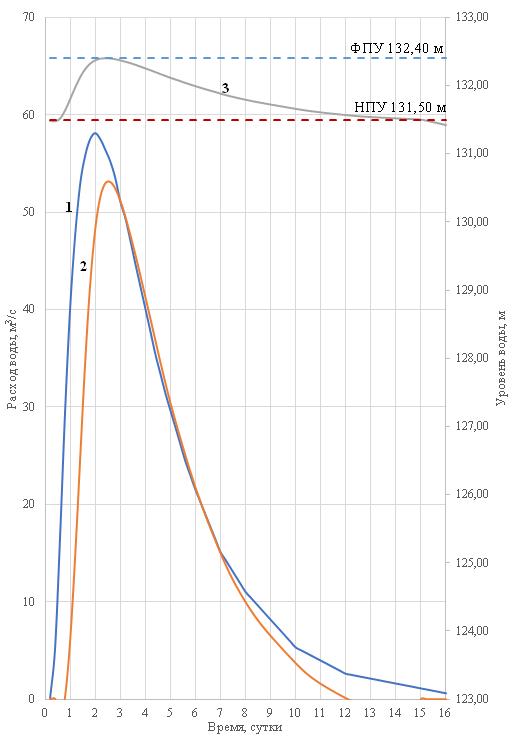

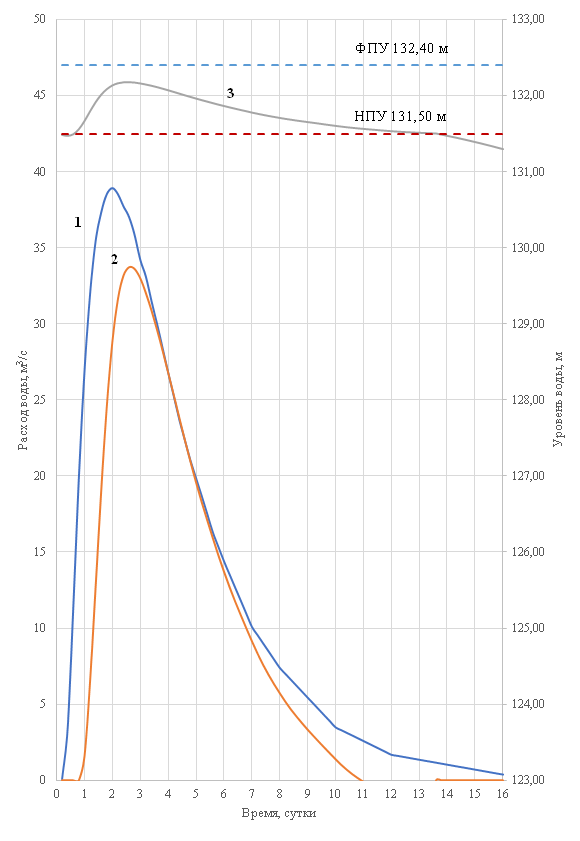

24. Характеристики максимальных расходов и уровней воды в нижнем бьефе гидроузла Вишневского водохранилища:

Наименование параметра	Единица измерения	Значение параметра
Весеннее половодье
Расход воды в нижнем бьефе при весеннем половодье при 0,5 % обеспеченности	м 3/с	24

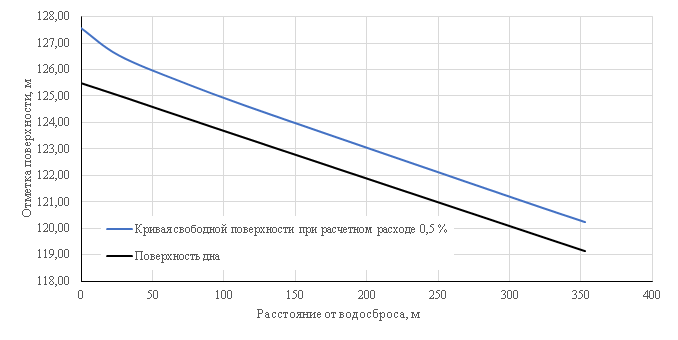

Расчетные отметки уровней воды в нижнем бьефе гидроузла даны в начале отводящего канала при весеннем половодье	м	126,70
Расчетные отметки уровней воды в нижнем бьефе гидроузла даны в конце отводящего канала при весеннем половодье	м	119,76
Дождевые паводки
Расход воды в нижнем бьефе при дождевом паводке 0,5 % обеспеченности	м 3/с	53
Расчетные отметки уровней воды в нижнем бьефе гидроузла даны в начале отводящего канала при дождевом паводке	м	127,56
Расчетные отметки уровней воды в нижнем бьефе гидроузла даны в конце отводящего канала при дождевом паводке	м	120,24

VI. Требования по безопасности в верхнем и нижнем бьефах

25. Максимально допустимый уровень воды в водохранилище не должен превышать ФПУ в течение всего года.

Уровень воды в Вишневском водохранилище не должен опускаться ниже отметки УМО в течение всего года.

26. Допустимая продолжительность стояния уровня воды в водохранилище на отметке НПУ составляет 12 месяцев. Допустимые продолжительности стояния уровней воды в водохранилище на отметках УМО и ФПУ не регламентируются.

27. Допустимая интенсивность подъема уровней верхнего бьефа, следующая:

для нижних слоев тела плотины (отметки 123,30-125,30 м) интенсивность наполнения водохранилища не ограничивается;

для средних слоев (125,30 - 128,50 м) - не более 1,0 м/сут;

для верхних слоев (128,50 - 131,50 м) - не более 0,5 м/сут.

28. Допустимая интенсивность снижения уровней верхнего бьефа, следующая:

для верхних слоев (127,50 - 131,50 м) - не более 0,5 м/сут;

для нижних слоев (123,30 - 127,50 м) - не более 1,0 м/сут.

29. Максимальные допустимые напоры при отметке ФПУ: на плотину - 14,2 м; на водосброс- 0,9 м; на водовыпуск - 11,3 м.

30. Минимальные допустимые напоры: на плотину - 5,1 м при отметке УМО; на водосброс - 0 м при отметке НПУ; на водовыпуск - 2,2 м при отметке УМО.

31. Максимальные допустимые расходы через отдельные водопропускные сооружения гидроузла: через водосброс - 53 м3/с; через водовыпуск - 3,76 м3/с.

32. Допустимые, рекомендуемые и запрещенные схемы маневрирования затворами водопропускных сооружений приведены в пунктах 15.3 и 15.4.

33. Максимальные уровни воды у плотины гидроузла, обеспечивающие неподтопление объектов и территорий по длине водохранилища при пропуске максимальных расходов расчетной обеспеченности - 132,40 м.

34. Максимально допустимые интенсивности сработки водохранилища в зимний период из условия обеспечения сохранности сооружений на берегах водохранилища, устойчивости самих берегов из-за изменений фильтрационных потоков и ледовых нагрузок на берега и сооружения - 0,5 м в сутки.

35. Максимальные допустимые зарегулированные расходы сброса воды в нижний бьеф гидроузла (и соответствующие им уровни воды на протяжении затрагиваемого участка водотока в нижнем бьефе) по условиям незатопления и неподтопления населенных пунктов, хозяйственных объектов и территорий -56,76 м3/с.

36. Водосброс гидроузла Вишневского водохранилища не имеет затворов. При уровнях воды в водохранилище выше уровня НПУ сброс воды осуществляется в автоматическом режиме.

37. Согласно статье 67.1 Водного кодекса Российской Федерации в границах зон затопления, подтопления запрещается строительство объектов капитального строительства, не обеспеченных сооружениями и (или) методами инженерной защиты территорий и объектов от негативного воздействия вод. Порядок установления, изменения и прекращения существования зон затопления, подтопления установлен Положением о зонах затопления, подтопления, утвержденным постановлением Правительства Российской Федерации от 18.04.2014 N 360 "О зонах затопления, подтопления".

VII. Водопользование и объемы водопотребления

38. Объем санитарных попусков в нижний бьеф гидроузла Вишневского водохранилища составляет 1,42 млн м3 в год (0,045 м3/с).

Расчетная обеспеченность по числу бесперебойных месяцев для санитарных попусков составляет 100 %.

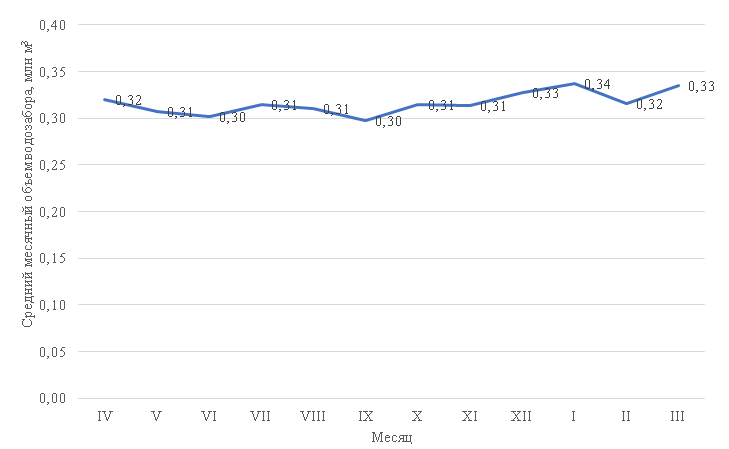

39. На дату утверждения настоящих Правил объем забора (изъятия) водных ресурсов из Вишневского водохранилища на водоснабжение составляет 3,245 млн м3 (0,103 м3/с).

Расчетная обеспеченность по числу бесперебойных лет для водоснабжения составляет 98 %.

40. Поддержание благоприятных условий для естественного воспроизводства рыбных запасов обеспечивается соблюдением в нерестовый период режима использования водных ресурсов водохранилища в соответствии с диспетчерским графиком работы Вишневского водохранилища, приведенным в приложении N 7 к настоящим Правилам, без резких колебаний.

41. Ступени снижения и повышения отдачи Вишневского водохранилища относительно гарантированной не устанавливаются

VIII. Порядок регулирования режима функционирования водохранилища

42. Режим использования водных ресурсов Вишневского водохранилища назначается исходя из отметок уровня воды у плотины гидроузла в соответствии с диспетчерским графиком работы Вишневского водохранилища, приведенным в приложении N 7 к настоящим Правилам.

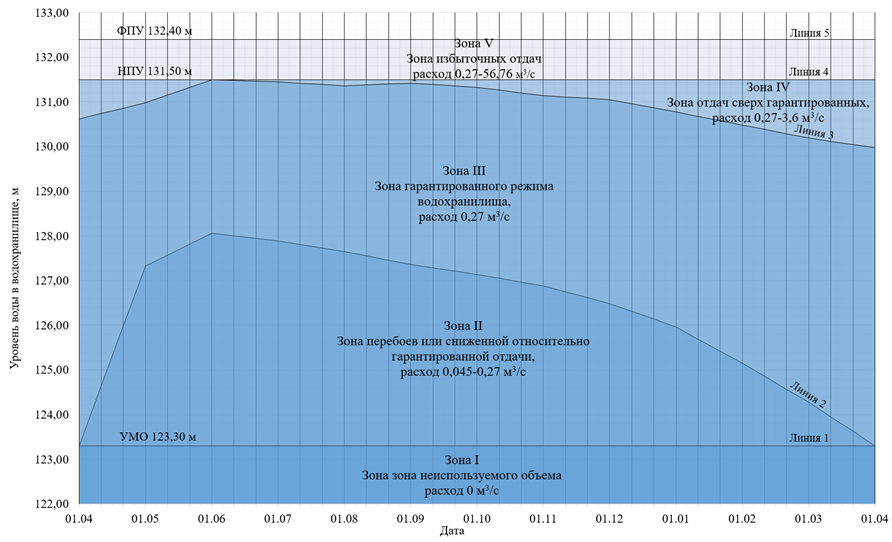

43. Поле диспетчерского графика, построенного в координатах отметок уровней воды у плотины гидроузла Вишневского водохранилища и времени года, разбито на четыре режимные зоны:

44.1. Зона I - зона неиспользуемого объема, расположена ниже УМО. Расход воды не производится, фильтрация отсутствует. Зона I ограничена в течение всего года линией 1 диспетчерского графика.

44.2. Зона II - зона перебоев или сниженной, относительно гарантированной, отдачи водохранилища (объем воды, забираемый из водохранилища на водоснабжение города Спасска Дальнего и его предприятий, а также объем воды на санитарный и технологический попуски в нижний бьеф). Отдача воды в нижний бьеф гидроузла в данной зоне назначается в диапазоне 0,045 - 0,27 м3/с. Зона II ограничена в течение всего года линией 2 диспетчерского графика.

44.3. Зона III - зона гарантированного режима. Сбросной расход в нижний бьеф гидроузла в данной зоне составляет 0,27 м3/с. Зона III ограничена в течение всего года линией 3 диспетчерского графика.

44.4. Зона IV - зона отдач сверх гарантированных (избыточных отдач). Сбросной расход в нижний бьеф гидроузла в данной зоне назначается в диапазоне 0,27 - 3,6 м3/с. Зона IV ограничена в течение всего года линией 4 диспетчерского графика.

44.5. Зона V - зона максимальных сбросов. Сбросной расход в нижний бьеф гидроузла в данной зоне назначается в диапазоне 0,27 - 56,76 м3/с. Зона V ограничена в течение всего года линией 5 диспетчерского графика.

45. Регулирование режима работы Вишневского водохранилища по диспетчерскому графику осуществляется в соответствии с интервалами регулирования, составляющими 1 месяц в течение всего года.

При интенсивном развитии половодья, а также при прохождении высоких паводков интервал регулирования может быть сокращен до 1 суток и менее.

46. Режимы работы Вишневского водохранилища по диспетчерскому графику, включая порядок прохождения границ зон и подзон диспетчерского графика, назначаются в следующем порядке:

46.1. Отдача водохранилища назначается исходя из расчетного значения уровня воды у плотины гидроузла на конец конкретного интервала регулирования таким образом, чтобы средний за указанный интервал отдача водохранилища был равен соответствующим значениям той зоны диспетчерского графика, в пределах которой окажется расчетная отметка уровня воды в водохранилище в конце интервала регулирования. Таким образом, изменение режима работы водохранилища может осуществляться до пересечения линий, разграничивающих режимные зоны диспетчерского графика.

В случае, если расчетное значение отметки уровня воды на конец интервала регулирования попадает точно на границу зон диспетчерского графика, средний за указанный интервал отдача водохранилища должна располагаться в пределах значений отдачи водохранилища, соответствующей режимным зонам диспетчерского графика, ограниченным данной линией.

46.2. При назначении режимов работы водохранилища на поле диспетчерского графика наносится отметка уровня воды у плотины гидроузла на начало расчетного интервала времени (интервала регулирования) и определяется режимная зона, в которой начинает работать гидроузел в этот интервал времени.

В соответствии с определенной режимной зоной определяется отдача водохранилища.

Расчет отметки уровня воды на конец интервала регулирования выполняется по заданным расходу воды в нижний бьеф гидроузла, расходу подачи воды потребителям и притоку воды в водохранилище (прогнозному или оценочному).

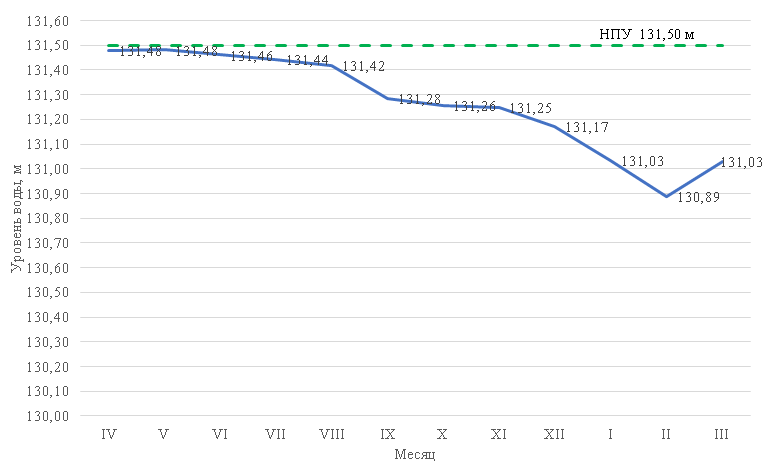

46.3. Уровень воды в водохранилище в течение всего года (за исключением периода подготовки и пропуска половодья) рекомендуется поддерживать на отметках, близких к НПУ.

47. Допускаемое на конец расчетного интервала регулирования отклонение отметки уровня воды у плотины гидроузла Вишневского водохранилища от расчетной отметки не должно превышать 5 см (без учета сгонно-нагонных ветровых явлений).

Отклонение средней фактической отдачи водохранилища за прошедший интервал регулирования от отдачи, требуемого по диспетчерскому графику, не должно превышать  5 %.

При установлении режима работы водохранилища в виде диапазона отдачи водохранилища (отметок), допустимые отклонения не устанавливаются.

В случае ожидающегося перехода уровня воды в верхнем бьефе у плотины гидроузла в течение одного интервала регулирования из одной зоны диспетчерского графика в другую допускается не изменять режим работы водохранилища при условии отклонения расчетной отметки наполнения водохранилища (на конец интервала регулирования) от координаты границы зоны (в соответствии с которой был установлен отдача водохранилища на величину до  5 см (без учета сгонно-нагонных ветровых явлений).

48. При наличии гидрологических прогнозов притока воды в Вишневского водохранилище на предстоящий интервал регулирования устанавливается следующий порядок их использования:

если уровень воды у плотины гидроузла на начало интервала регулирования находится ниже линии 2 диспетчерского графика, то принимается нижний предел прогноза притока;

если уровень воды у плотины гидроузла на начало интервала регулирования находится выше линии 3 диспетчерского графика, то принимается верхний предел прогноза притока;

если уровень воды у плотины гидроузла на начало интервала регулирования находится между линиями 2 и 3 диспетчерского графика, то принимается среднее значение диапазона прогноза притока.

При отсутствии прогнозов притока воды в водохранилище на предстоящий интервал регулирования приток на предстоящий интервал регулирования вычисляется путем экстраполяции изменения фактического притока воды в водохранилище за предшествующие 10 - 15 суток.

49. Характерные максимальные расходы воды имеют следующую величину:

основной расчетный случай (расход воды дождевого паводка ежегодной вероятностью превышения 3 %) - 38,9 м3/с;

поверочный расчетный случай (расхода воды дождевого паводка ежегодной вероятностью превышения 0,5 %) - 58,1 м3/с.

50. В зимних условиях ограничения на режим работы гидроузла не вводятся. Подача воды потребителям осуществляется бесперебойно. Минимальный зимний уровень не может быть ниже УМО. При установке уровня воды у водоприемных окон, необходимо производить обколку льда около башни водозабора.

51. Кривые продолжительности основных элементов режимов работы Вишневского водохранилища приведены в приложении N 8 к настоящим Правилам.

52. Полные балансовые таблицы расчетных режимов работы Вишневского водохранилища за конкретные водохозяйственные годы с объемами стока, близкими по расчетным обеспеченностям, приведены в приложении N 9 к настоящим Правилам.

53. Полные балансовые таблицы расчетных режимов работы Вишневского водохранилища за самый маловодный четырехлетний период многолетнего расчетного ряда (с 1985/86 по 1988/89 водохозяйственный год) приведены в приложении N 10 к настоящим Правилам.

54. Таблицы расчетных режимов пропуска модельных паводков расчетных обеспеченностей, а также графики пропуска дождевого паводка расчетных обеспеченностей через гидроузел Вишневского водохранилища приведены в приложении N 11 к настоящим Правилам.

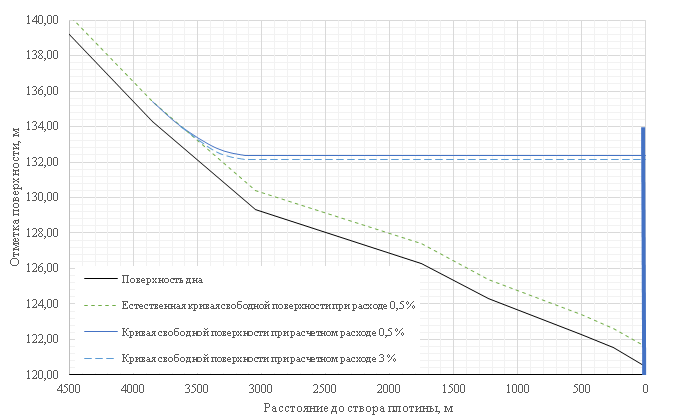

55. Продольные профили с координатами расчетных кривых свободной поверхности в верхнем бьефе гидроузла Вишневского водохранилища при прохождении максимальных расходов воды 0,5 и 3 % обеспеченности приведены в приложении N 12 к настоящим Правилам.

Продольный профиль с координатами расчетной кривой свободной поверхности р. Вишневки в нижнем бьефе гидроузла Вишневского водохранилища при прохождении максимальных расходов воды 0,5 % обеспеченности приведен в приложении N 13 к настоящим Правилам.

IX. Порядок проведения работ и предоставления информации в области гидрометеорологии

56. На дату утверждения настоящих Правил наблюдения за гидрометеорологическими условиями Вишневского водохранилища, нижнего бьефа гидроузла, зон формирования притока воды в Вишневского водохранилище федеральным государственным бюджетным учреждением "Приморское управление по гидрометеорологии и мониторингу окружающей среды" (далее - ФГБУ "Приморское УГМС") не проводятся в связи с отсутствием действующих пунктов государственной наблюдательной сети.

57. Филиалом "Спасский" КГУП "Примтеплоэнерго" ведутся постоянные наблюдения за уровнями воды в верхнем и нижнем бьефах гидроузла Вишневского водохранилища, притоком и расходами воды в нижний бьеф гидроузла.

Филиал "Спасский" КГУП "Примтеплоэнерго" ежедневно предоставляет в Амурское бассейновое водное управление Федерального агентства водных ресурсов (далее - Амурское БВУ) следующие данные о режиме работы водохранилища:

уровень воды в верхнем бьефе на 8:00 по местному времени;

среднесуточный расход притока воды в водохранилище за предыдущие сутки;

средний сбросной расход воды через гидроузел за предыдущие сутки.

X. Порядок оповещения органов исполнительной власти, водопользователей, жителей об изменениях водного режима водохранилища, в том числе о режиме функционирования водохранилища при возникновении аварий и иных чрезвычайных ситуаций

58. Непосредственное регулирование режима работы гидроузла Вишневского водохранилища в порядке, установленном настоящими Правилами, осуществляет филиал "Спасский" КГУП "Примтеплоэнерго".

59. В соответствии с подпунктом 5.8 пункта 5 Положения о Федеральном агентстве водных ресурсов, утвержденного постановлением Правительства Российской Федерации от 16.06.2004, N 282, Федеральное агентство водных ресурсов устанавливает режимы пропуска паводков, специальных попусков, наполнения и сработки (выпуска воды) водохранилищ.

Указания по ведению режимов работы Вишневского водохранилища составляются Амурским БВУ и доводятся до исполнителя по имеющимся каналам связи (факс, электронная почта) не менее, чем за два дня до начала их реализации.

60. Рекомендуемый образец указаний по ведению режима работы Вишневского водохранилища приведен в приложении N 14 к настоящим Правилам.

61. Согласно статье 9 Федерального закона от 21.07.1997 N 117-ФЗ "О безопасности гидротехнических сооружений" собственник гидротехнического сооружения и (или) эксплуатирующая организация обязаны своевременно осуществлять разработку и реализацию мер по обеспечению технически исправного состояния гидротехнического сооружения и его безопасности, а также по предотвращению аварии гидротехнического сооружения.

Перевод гидроузла Вишневского водохранилища на режим работы, не предусмотренный настоящими Правилами, осуществляется при угрозе или возникновении аварии гидротехнического сооружения, которые могут привести к возникновению чрезвычайной ситуации.

В указанных обстоятельствах изменение режима работы гидроузла производится по распоряжению лица, непосредственно отвечающего за его эксплуатацию, с одновременным уведомлением об этом Амурского БВУ, Правительства Приморского края, Главного управления Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий по Приморскому краю, ФГБУ "Приморское УГМС", Дальневосточного управления Федеральной службы по экологическому, технологическому и атомному надзору, Приморского территориального управления Федерального агентства по рыболовству, администрацию Спасского муниципального района.

62. Доступ населения к оперативной информации о фактических режимах функционирования гидроузла и образованного им Вишневского водохранилища, а также об установленных на ближайший период режимах обеспечивается путем размещения соответствующих сведений на официальном сайте Амурского БВУ в информационно-телекоммуникационной сети "Интернет".

63. Оповещение о чрезвычайных и аварийных отступлениях от нормального режима работы гидроузла водохранилища осуществляется в соответствии с планом действий по предупреждению и ликвидации чрезвычайных ситуаций, который разрабатывается и утверждается главным инженером филиала "Спасский" КГУП "Примтеплоэнерго".

Локальная система оповещения о чрезвычайных и аварийных ситуациях на гидротехнических сооружениях гидроузла Вишневского водохранилища, относящихся к гидротехническим сооружениям средней опасности, не предусмотрена.

Приложение N 1
к Правилам использования водных ресурсов
Вишневского водохранилища,
утвержденным приказом Росводресурсов
от __________________ N _____________

Карта-схема расположения с указанием границ гидрографических единиц и водохозяйственных участков, гидроузла и Вишневского водохранилища

Приложение N 2
к Правилам использования водных ресурсов
Вишневского водохранилища,
утвержденным приказом Росводресурсов
от __________________ N _____________

Расчетная кривая обеспеченности объемов годового стока в створе гидроузла Вишневского водохранилища

Приложение N 3
к Правилам использования водных ресурсов
Вишневского водохранилища,
утвержденным приказом Росводресурсов
от __________________ N _____________

Расчетное внутригодовое распределение естественного стока р. Вишневки в створе плотины Вишневского водохранилища по месяцам и сезонам

Еди-ница измере-ния	Месячный сток												Сезонный сток				Годо- вой сток
	весна			лимитирующий период (межень)									весна	лимит. период	лето-осень	зимняя межень
				лето-осень				лимитирующий сезон (зимняя межень)
	4	5	6	7	8	9	10	11	12	1	2	3	04-06	07-03	07-10	11-03
Обеспеченность, 50 %
%	32,89	18,60	6,33	6,40	7,21	9,37	8,56	4,85	1,55	0,74	0,40	3,10	57,82	42,18	31,54	10,64	100
м 3/с	1,88	1,03	0,36	0,36	0,40	0,54	0,47	0,28	0,08	0,04	0,02	0,17	1,09	0,26	0,44	0,06	0,47
млн м 3	4,88	2,76	0,94	0,95	1,07	1,39	1,27	0,72	0,23	0,11	0,06	0,46	8,58	6,26	4,68	1,58	14,84
Обеспеченность, 95 %
%	28,77	28,50	11,56	5,51	7,16	5,09	6,47	2,89	1,79	0,06	0,00	2,20	68,83	31,17	24,23	6,94	100
м 3/с	0,81	0,77	0,33	0,15	0,20	0,15	0,18	0,08	0,05	0,001	0,00	0,06	0,63	0,10	0,17	0,02	0,23
млн м 3	2,09	2,07	0,84	0,40	0,52	0,37	0,47	0,21	0,13	0,004	0,00	0,16	5,00	2,26	1,76	0,504	7,26

Приложение N 4
к Правилам использования водных ресурсов
Вишневского водохранилища,
утвержденным приказом Росводресурсов
от __________________ N _____________

Пропускная способность водосброса

Приложение N 5
к Правилам использования водных ресурсов
Вишневского водохранилища,
утвержденным приказом Росводресурсов
от __________________ N _____________

Пропускная способность донного водовыпуска

Приложение N 6
к Правилам использования водных ресурсов
Вишневского водохранилища,
утвержденным приказом Росводресурсов
от __________________ N _____________

Статические кривые зависимости площади и объемов воды в Вишневском водохранилище от уровней воды

Координаты статической кривой объемов воды в Вишневском водохранилище от уровней воды

Уровень, м	Объем воды в водохранилище, млн м?
	0,00	0,01	0,02	0,03	0,04	0,05	0,06	0,07	0,08	0,09
121,50	0,00	0,00	0,00	0,00	0,01	0,01	0,01	0,01	0,01	0,01
121,60	0,01	0,01	0,01	0,02	0,02	0,02	0,02	0,02	0,03	0,03
121,70	0,03	0,03	0,03	0,04	0,04	0,04	0,04	0,04	0,05	0,05
121,80	0,05	0,05	0,05	0,06	0,06	0,06	0,06	0,06	0,07	0,07
121,90	0,07	0,07	0,07	0,08	0,08	0,08	0,08	0,08	0,09	0,09
122,00	0,09	0,09	0,09	0,10	0,10	0,10	0,10	0,10	0,11	0,11
122,10	0,11	0,11	0,12	0,12	0,12	0,13	0,13	0,13	0,13	0,14
122,20	0,14	0,14	0,15	0,15	0,15	0,16	0,16	0,16	0,16	0,17
122,30	0,17	0,17	0,18	0,18	0,18	0,19	0,19	0,19	0,19	0,20
122,40	0,20	0,20	0,21	0,21	0,21	0,22	0,22	0,22	0,22	0,23
122,50	0,23	0,23	0,24	0,24	0,24	0,25	0,25	0,25	0,25	0,26
122,60	0,26	0,26	0,27	0,27	0,28	0,28	0,28	0,29	0,29	0,30
122,70	0,30	0,30	0,31	0,31	0,32	0,32	0,32	0,33	0,33	0,34
122,80	0,34	0,34	0,35	0,35	0,36	0,36	0,36	0,37	0,37	0,38
122,90	0,38	0,38	0,39	0,39	0,40	0,40	0,40	0,41	0,41	0,42
123,00	0,42	0,42	0,43	0,43	0,44	0,44	0,44	0,45	0,45	0,46
123,10	0,46	0,46	0,47	0,47	0,48	0,48	0,48	0,49	0,49	0,50
123,20	0,48	0,48	0,49	0,49	0,50	0,50	0,50	0,51	0,51	0,52
123,30	0,52	0,52	0,53	0,53	0,54	0,54	0,54	0,55	0,55	0,56
123,40	0,56	0,57	0,57	0,58	0,58	0,59	0,59	0,60	0,60	0,61
123,50	0,61	0,61	0,62	0,62	0,63	0,64	0,64	0,65	0,65	0,66
123,60	0,67	0,67	0,68	0,68	0,69	0,69	0,70	0,71	0,71	0,72
123,70	0,72	0,73	0,74	0,74	0,75	0,75	0,76	0,77	0,77	0,78
123,80	0,78	0,79	0,79	0,80	0,81	0,81	0,82	0,82	0,83	0,84
123,90	0,84	0,85	0,85	0,86	0,87	0,87	0,88	0,88	0,89	0,89
124,00	0,90	0,91	0,92	0,92	0,93	0,94	0,95	0,96	0,96	0,97
124,10	0,98	0,99	1,00	1,00	1,01	1,02	1,03	1,04	1,04	1,05
124,20	1,06	1,07	1,08	1,08	1,09	1,10	1,11	1,12	1,12	1,13
124,30	1,14	1,15	1,16	1,16	1,17	1,18	1,19	1,20	1,20	1,21
124,40	1,22	1,23	1,24	1,24	1,25	1,26	1,27	1,28	1,28	1,29
124,50	1,3	1,31	1,32	1,32	1,33	1,34	1,35	1,36	1,36	1,37
124,60	1,38	1,39	1,40	1,40	1,41	1,42	1,43	1,44	1,44	1,45
124,70	1,46	1,47	1,48	1,48	1,49	1,50	1,51	1,52	1,52	1,53
124,80	1,54	1,55	1,56	1,56	1,57	1,58	1,59	1,60	1,6	1,61
124,90	1,62	1,63	1,64	1,64	1,65	1,66	1,67	1,68	1,68	1,69
125,00	1,70	1,71	1,72	1,73	1,74	1,75	1,76	1,77	1,78	1,79
125,10	1,80	1,81	1,81	1,82	1,83	1,84	1,85	1,86	1,87	1,88
125,20	1,89	1,90	1,91	1,92	1,93	1,94	1,95	1,96	1,97	1,98
125,30	1,99	2,00	2,00	2,01	2,02	2,03	2,04	2,05	2,06	2,07
125,40	2,08	2,09	2,10	2,11	2,12	2,13	2,14	2,15	2,16	2,17
125,50	2,18	2,19	2,19	2,20	2,21	2,22	2,23	2,24	2,25	2,26
125,60	2,27	2,28	2,29	2,30	2,31	2,32	2,33	2,34	2,35	2,36
125,70	2,37	2,38	2,38	2,39	2,40	2,41	2,42	2,43	2,44	2,45
125,80	2,46	2,47	2,48	2,49	2,50	2,51	2,52	2,53	2,54	2,55
125,90	2,56	2,57	2,57	2,58	2,59	2,60	2,61	2,62	2,63	2,64
126,00	2,65	2,66	2,67	2,69	2,70	2,71	2,72	2,73	2,75	2,76
126,10	2,77	2,78	2,79	2,81	2,82	2,83	2,84	2,85	2,87	2,88
126,20	2,89	2,90	2,91	2,93	2,94	2,95	2,96	2,97	2,99	3,00
126,30	3,01	3,02	3,03	3,05	3,06	3,07	3,08	3,09	3,11	3,12
126,40	3,13	3,14	3,15	3,17	3,18	3,19	3,20	3,21	3,23	3,24
126,50	3,25	3,26	3,27	3,29	3,30	3,31	3,32	3,33	3,35	3,36
126,60	3,37	3,38	3,39	3,41	3,42	3,43	3,44	3,45	3,47	3,48
126,70	3,49	3,50	3,51	3,53	3,54	3,55	3,56	3,57	3,59	3,60
126,80	3,61	3,62	3,63	3,65	3,66	3,67	3,68	3,69	3,71	3,72
126,90	3,73	3,74	3,75	3,77	3,78	3,79	3,80	3,81	3,83	3,84
127,00	3,85	3,87	3,88	3,90	3,91	3,93	3,94	3,96	3,97	3,99
127,10	4,00	4,02	4,03	4,05	4,06	4,08	4,09	4,11	4,13	4,14
127,20	4,16	4,17	4,19	4,2	4,22	4,23	4,25	4,26	4,28	4,29
127,30	4,31	4,32	4,34	4,35	4,37	4,38	4,40	4,41	4,43	4,45
127,40	4,46	4,48	4,49	4,51	4,52	4,54	4,55	4,57	4,58	4,6
127,50	4,61	4,63	4,64	4,66	4,67	4,69	4,70	4,72	4,74	4,75
127,60	4,77	4,78	4,80	4,81	4,83	4,84	4,86	4,87	4,89	4,90
127,70	4,92	4,93	4,95	4,96	4,98	4,99	5,01	5,02	5,04	5,06
127,80	5,07	5,09	5,10	5,12	5,13	5,15	5,16	5,18	5,19	5,21
127,90	5,22	5,24	5,25	5,27	5,28	5,30	5,31	5,33	5,35	5,36
128,00	5,38	5,39	5,41	5,43	5,45	5,46	5,48	5,5	5,52	5,53
128,10	5,55	5,57	5,59	5,60	5,62	5,64	5,66	5,67	5,69	5,71
128,20	5,73	5,74	5,76	5,78	5,8	5,81	5,83	5,85	5,87	5,88
128,30	5,90	5,92	5,94	5,95	5,97	5,99	6,01	6,02	6,04	6,06
128,40	6,08	6,09	6,11	6,13	6,15	6,16	6,18	6,2	6,22	6,23
128,50	6,25	6,27	6,29	6,30	6,32	6,34	6,36	6,37	6,39	6,41
128,60	6,43	6,44	6,46	6,48	6,5	6,51	6,53	6,55	6,57	6,58
128,70	6,60	6,62	6,64	6,65	6,67	6,69	6,71	6,72	6,74	6,76
128,80	6,78	6,79	6,81	6,83	6,85	6,86	6,88	6,9	6,92	6,93
128,90	6,95	6,97	6,99	7,00	7,02	7,04	7,06	7,07	7,09	7,11
129,00	7,13	7,15	7,17	7,20	7,22	7,25	7,27	7,29	7,32	7,34
129,10	7,36	7,39	7,41	7,44	7,46	7,48	7,51	7,53	7,55	7,58
129,20	7,60	7,63	7,65	7,67	7,70	7,72	7,74	7,77	7,79	7,81
129,30	7,84	7,86	7,89	7,91	7,93	7,96	7,98	8,00	8,03	8,05
129,40	8,08	8,10	8,12	8,15	8,17	8,19	8,22	8,24	8,27	8,29
129,50	8,31	8,34	8,36	8,38	8,41	8,43	8,46	8,48	8,50	8,53
129,60	8,55	8,57	8,6	8,62	8,65	8,67	8,69	8,72	8,74	8,76
129,70	8,79	8,81	8,84	8,86	8,88	8,91	8,93	8,95	8,98	9,00
129,80	9,03	9,05	9,07	9,10	9,12	9,14	9,17	9,19	9,22	9,24
129,90	9,26	9,29	9,31	9,33	9,36	9,38	9,41	9,43	9,45	9,48
130,00	9,50	9,53	9,55	9,58	9,60	9,63	9,65	9,68	9,70	9,73
130,10	9,75	9,78	9,80	9,83	9,85	9,88	9,90	9,93	9,95	9,98
130,20	10,00	10,03	10,05	10,08	10,10	10,13	10,15	10,18	10,2	10,23
130,30	10,25	10,28	10,3	10,33	10,35	10,38	10,40	10,43	10,45	10,48
130,40	10,50	10,53	10,55	10,58	10,6	10,63	10,65	10,68	10,70	10,73
130,50	10,75	10,78	10,80	10,83	10,85	10,88	10,90	10,93	10,95	10,98
130,60	11,00	11,03	11,05	11,08	11,10	11,13	11,15	11,18	11,20	11,23
130,70	11,25	11,28	11,30	11,33	11,35	11,38	11,40	11,43	11,45	11,48
130,80	11,50	11,53	11,55	11,58	11,60	11,63	11,65	11,68	11,70	11,73
130,90	11,75	11,78	11,80	11,83	11,85	11,88	11,90	11,93	11,95	11,98
131,00	12,00	12,03	12,06	12,09	12,12	12,15	12,18	12,21	12,24	12,27
131,10	12,30	12,33	12,36	12,39	12,42	12,45	12,48	12,51	12,54	12,57
131,20	12,60	12,63	12,66	12,69	12,72	12,75	12,78	12,81	12,84	12,87
131,30	12,90	12,93	12,96	12,99	13,02	13,05	13,08	13,11	13,14	13,17
131,40	13,20	13,23	13,25	13,28	13,30	13,33	13,35	13,38	13,4	13,43
131,50	13,45	13,49	13,52	13,56	13,59	13,63	13,66	13,70	13,73	13,77
131,60	13,80	13,83	13,86	13,89	13,92	13,95	13,98	14,01	14,04	14,07
131,70	14,10	14,13	14,16	14,19	14,22	14,25	14,28	14,31	14,34	14,37
131,80	14,40	14,43	14,46	14,49	14,52	14,55	14,58	14,61	14,64	14,67
131,90	14,70	14,73	14,76	14,79	14,82	14,85	14,88	14,91	14,94	14,97
132,00	15,00	15,03	15,06	15,09	15,12	15,15	15,18	15,21	15,24	15,27
132,10	15,30	15,33	15,36	15,39	15,42	15,45	15,48	15,51	15,54	15,57
132,20	15,60	15,63	15,66	15,69	15,72	15,75	15,78	15,81	15,84	15,87
132,30	15,90	15,93	15,96	15,99	16,02	16,05	16,08	16,11	16,14	16,17
132,40	16,20	16,23	16,26	16,29	16,32	16,35	16,38	16,41	16,44	16,47
132,50	16,50	16,53	16,56	16,59	16,62	16,65	16,68	16,71	16,74	16,77
132,60	16,80	16,83	16,86	16,89	16,92	16,95	16,98	17,01	17,04	17,07
132,70	17,10	17,13	17,16	17,19	17,22	17,25	17,28	17,31	17,34	17,37
132,80	17,40	17,43	17,46	17,49	17,52	17,55	17,58	17,61	17,64	17,67
132,90	17,70	17,73	17,76	17,79	17,82	17,85	17,88	17,91	17,94	17,97
133,00	18,00	-	-	-	-	-	-	-	-	-

Координаты статистической кривой площади зеркала Вишневского водохранилища от уровней воды

Уровень, м	Площадь зеркала, км 2
	0,00	0,01	0,02	0,03	0,04	0,05	0,06	0,07	0,08	0,09
121,50	0,00	0,00	0,01	0,01	0,02	0,02	0,02	0,03	0,03	0,04
121,60	0,04	0,04	0,05	0,05	0,06	0,06	0,06	0,07	0,07	0,08
121,70	0,08	0,08	0,09	0,09	0,10	0,10	0,10	0,11	0,11	0,12
121,80	0,12	0,12	0,13	0,13	0,14	0,14	0,14	0,15	0,15	0,16
121,90	0,16	0,16	0,17	0,17	0,18	0,18	0,18	0,19	0,19	0,19
122,00	0,20	0,20	0,21	0,21	0,21	0,21	0,21	0,22	0,22	0,22
122,10	0,22	0,23	0,23	0,23	0,23	0,23	0,24	0,24	0,24	0,24
122,20	0,25	0,25	0,25	0,25	0,25	0,26	0,26	0,26	0,26	0,27
122,30	0,27	0,27	0,27	0,27	0,28	0,28	0,28	0,28	0,29	0,29
122,40	0,29	0,29	0,30	0,30	0,30	0,30	0,30	0,31	0,31	0,31
122,50	0,31	0,32	0,32	0,32	0,32	0,32	0,33	0,33	0,33	0,33
122,60	0,34	0,34	0,34	0,34	0,34	0,35	0,35	0,35	0,35	0,36
122,70	0,36	0,36	0,36	0,36	0,37	0,37	0,37	0,37	0,38	0,38
122,80	0,38	0,38	0,39	0,39	0,39	0,39	0,39	0,40	0,40	0,40
122,90	0,40	0,41	0,41	0,41	0,41	0,41	0,42	0,42	0,42	0,42
123,00	0,43	0,43	0,43	0,43	0,43	0,44	0,44	0,44	0,44	0,45
123,10	0,45	0,45	0,45	0,45	0,46	0,46	0,46	0,46	0,47	0,47
123,20	0,47	0,47	0,48	0,48	0,48	0,48	0,48	0,49	0,49	0,49
123,30	0,49	0,50	0,50	0,50	0,50	0,50	0,51	0,51	0,51	0,51
123,40	0,52	0,52	0,52	0,52	0,52	0,53	0,53	0,53	0,53	0,54
123,50	0,54	0,54	0,54	0,54	0,55	0,55	0,55	0,55	0,56	0,56
123,60	0,56	0,56	0,57	0,57	0,57	0,57	0,57	0,58	0,58	0,58
123,70	0,58	0,59	0,59	0,59	0,59	0,59	0,60	0,60	0,60	0,60
123,80	0,61	0,61	0,61	0,61	0,61	0,62	0,62	0,62	0,62	0,63
123,90	0,63	0,63	0,63	0,63	0,64	0,64	0,64	0,64	0,65	0,65
124,00	0,65	0,65	0,66	0,66	0,66	0,66	0,66	0,67	0,67	0,67
124,10	0,67	0,68	0,68	0,68	0,68	0,68	0,69	0,69	0,69	0,69
124,20	0,70	0,70	0,70	0,70	0,70	0,71	0,71	0,71	0,71	0,72
124,30	0,72	0,72	0,72	0,72	0,73	0,73	0,73	0,73	0,74	0,74
124,40	0,74	0,74	0,75	0,75	0,75	0,75	0,75	0,76	0,76	0,76
124,50	0,76	0,77	0,77	0,77	0,77	0,77	0,78	0,78	0,78	0,78
124,60	0,79	0,79	0,79	0,79	0,79	0,80	0,80	0,80	0,80	0,81
124,70	0,81	0,81	0,81	0,81	0,82	0,82	0,82	0,82	0,83	0,83
124,80	0,83	0,83	0,84	0,84	0,84	0,84	0,84	0,85	0,85	0,85
124,90	0,85	0,86	0,86	0,86	0,86	0,86	0,87	0,87	0,87	0,87
125,00	0,88	0,88	0,88	0,88	0,88	0,89	0,89	0,89	0,89	0,90
125,10	0,90	0,90	0,90	0,90	0,91	0,91	0,91	0,91	0,92	0,92
125,20	0,92	0,92	0,93	0,93	0,93	0,93	0,93	0,94	0,94	0,94
125,30	0,94	0,95	0,95	0,95	0,95	0,95	0,96	0,96	0,96	0,96
125,40	0,97	0,97	0,97	0,97	0,97	0,98	0,98	0,98	0,98	0,99
125,50	0,99	0,99	0,99	0,99	1,00	1,00	1,00	1,00	1,01	1,01
125,60	1,01	1,01	1,02	1,02	1,02	1,02	1,02	1,03	1,03	1,03
125,70	1,03	1,04	1,04	1,04	1,04	1,04	1,05	1,05	1,05	1,05
125,80	1,06	1,06	1,06	1,06	1,06	1,07	1,07	1,07	1,07	1,08
125,90	1,08	1,08	1,08	1,08	1,09	1,09	1,09	1,09	1,10	1,10
126,00	1,10	1,10	1,10	1,11	1,11	1,11	1,11	1,12	1,12	1,12
126,10	1,12	1,12	1,13	1,13	1,13	1,13	1,13	1,14	1,14	1,14
126,20	1,14	1,15	1,15	1,15	1,15	1,15	1,16	1,16	1,16	1,16
126,30	1,17	1,17	1,17	1,17	1,17	1,18	1,18	1,18	1,18	1,18
126,40	1,19	1,19	1,19	1,19	1,20	1,20	1,20	1,20	1,20	1,21
126,50	1,21	1,21	1,21	1,21	1,22	1,22	1,22	1,22	1,23	1,23
126,60	1,23	1,23	1,23	1,24	1,24	1,24	1,24	1,24	1,25	1,25
126,70	1,25	1,25	1,26	1,26	1,26	1,26	1,26	1,27	1,27	1,27
126,80	1,27	1,27	1,28	1,28	1,28	1,28	1,29	1,29	1,29	1,29
126,90	1,29	1,30	1,30	1,30	1,30	1,31	1,31	1,31	1,32	1,32
127,00	1,32	1,32	1,32	1,33	1,33	1,33	1,34	1,34	1,35	1,35
127,10	1,35	1,36	1,36	1,37	1,37	1,37	1,38	1,38	1,38	1,39
127,20	1,39	1,40	1,40	1,40	1,41	1,41	1,42	1,42	1,42	1,43
127,30	1,43	1,43	1,44	1,44	1,45	1,45	1,45	1,46	1,46	1,47
127,40	1,47	1,47	1,48	1,48	1,48	1,49	1,49	1,50	1,50	1,50
127,50	1,51	1,51	1,52	1,52	1,52	1,53	1,53	1,53	1,54	1,54
127,60	1,55	1,55	1,55	1,56	1,56	1,57	1,57	1,57	1,58	1,58
127,70	1,59	1,59	1,59	1,60	1,60	1,60	1,61	1,61	1,62	1,62
127,80	1,62	1,63	1,63	1,64	1,64	1,64	1,65	1,65	1,65	1,66
127,90	1,66	1,67	1,67	1,67	1,68	1,68	1,68	1,69	1,69	1,70
128,00	1,70	1,70	1,71	1,71	1,72	1,72	1,72	1,73	1,73	1,73
128,10	1,74	1,74	1,75	1,75	1,75	1,76	1,76	1,76	1,77	1,77
128,20	1,78	1,78	1,78	1,79	1,79	1,79	1,80	1,80	1,81	1,81
128,30	1,81	1,82	1,82	1,82	1,83	1,83	1,84	1,84	1,84	1,85
128,40	1,85	1,85	1,86	1,86	1,87	1,87	1,87	1,88	1,88	1,88
128,50	1,89	1,89	1,90	1,90	1,90	1,91	1,91	1,91	1,92	1,92
128,60	1,93	1,93	1,93	1,94	1,94	1,94	1,95	1,95	1,96	1,96
128,70	1,96	1,97	1,97	1,97	1,98	1,98	1,99	1,99	1,99	2,00
128,80	2,00	2,00	2,01	2,01	2,02	2,02	2,02	2,03	2,03	2,03
128,90	2,04	2,04	2,05	2,05	2,05	2,06	2,06	2,06	2,07	2,07
129,00	2,08	2,08	2,08	2,09	2,09	2,09	2,10	2,10	2,10	2,11
129,10	2,11	2,11	2,12	2,12	2,12	2,13	2,13	2,14	2,14	2,14
129,20	2,15	2,15	2,15	2,16	2,16	2,16	2,17	2,17	2,17	2,18
129,30	2,18	2,18	2,19	2,19	2,19	2,20	2,20	2,21	2,21	2,21
129,40	2,22	2,22	2,22	2,23	2,23	2,23	2,24	2,24	2,24	2,25
129,50	2,25	2,25	2,26	2,26	2,26	2,27	2,27	2,27	2,28	2,28
129,60	2,29	2,29	2,29	2,30	2,30	2,30	2,31	2,31	2,31	2,32
129,70	2,32	2,32	2,33	2,33	2,33	2,34	2,34	2,34	2,35	2,35
129,80	2,36	2,36	2,36	2,37	2,37	2,37	2,38	2,38	2,38	2,39
129,90	2,39	2,39	2,40	2,40	2,40	2,41	2,41	2,41	2,42	2,42
130,00	2,43	2,43	2,43	2,43	2,44	2,44	2,44	2,45	2,45	2,45
130,10	2,46	2,46	2,46	2,46	2,47	2,47	2,47	2,48	2,48	2,48
130,20	2,49	2,49	2,49	2,49	2,50	2,50	2,50	2,51	2,51	2,51
130,30	2,52	2,52	2,52	2,52	2,53	2,53	2,53	2,54	2,54	2,54
130,40	2,55	2,55	2,55	2,55	2,56	2,56	2,56	2,57	2,57	2,57
130,50	2,58	2,58	2,58	2,58	2,59	2,59	2,59	2,60	2,60	2,60
130,60	2,61	2,61	2,61	2,61	2,62	2,62	2,62	2,63	2,63	2,63
130,70	2,64	2,64	2,64	2,64	2,65	2,65	2,65	2,66	2,66	2,66
130,80	2,67	2,67	2,67	2,67	2,68	2,68	2,68	2,69	2,69	2,69
130,90	2,70	2,70	2,70	2,70	2,71	2,71	2,71	2,72	2,72	2,72
131,00	2,73	2,73	2,73	2,74	2,74	2,74	2,75	2,75	2,75	2,75
131,10	2,76	2,76	2,76	2,77	2,77	2,77	2,78	2,78	2,78	2,79
131,20	2,79	2,79	2,80	2,80	2,80	2,81	2,81	2,81	2,82	2,82
131,30	2,82	2,83	2,83	2,83	2,84	2,84	2,84	2,85	2,85	2,85
131,40	2,86	2,86	2,86	2,87	2,87	2,87	2,88	2,88	2,88	2,88
131,50	2,89	2,89	2,89	2,90	2,90	2,90	2,91	2,91	2,91	2,92
131,60	2,92	2,92	2,93	2,93	2,93	2,94	2,94	2,94	2,95	2,95
131,70	2,95	2,96	2,96	2,96	2,97	2,97	2,97	2,98	2,98	2,98
131,80	2,99	2,99	2,99	3,00	3,00	3,00	3,00	3,01	3,01	3,01
131,90	3,02	3,02	3,02	3,03	3,03	3,03	3,04	3,04	3,04	3,05
132,00	3,05	3,05	3,06	3,06	3,06	3,06	3,07	3,07	3,07	3,08
132,10	3,08	3,08	3,08	3,09	3,09	3,09	3,09	3,10	3,10	3,10
132,20	3,11	3,11	3,11	3,11	3,12	3,12	3,12	3,12	3,13	3,13
132,30	3,13	3,14	3,14	3,14	3,14	3,15	3,15	3,15	3,16	3,16
132,40	3,16	3,16	3,17	3,17	3,17	3,17	3,18	3,18	3,18	3,19
132,50	3,19	3,19	3,19	3,20	3,20	3,20	3,20	3,21	3,21	3,21
132,60	3,22	3,22	3,22	3,22	3,23	3,23	3,23	3,23	3,24	3,24
132,70	3,24	3,25	3,25	3,25	3,25	3,26	3,26	3,26	3,27	3,27
132,80	3,27	3,27	3,28	3,28	3,28	3,28	3,29	3,29	3,29	3,30
132,90	3,30	3,30	3,30	3,31	3,31	3,31	3,31	3,32	3,32	3,32
133,00	3,33	-	-	-	-	-	-	-	-	-

Приложение N 7
к Правилам использования водных ресурсов
Вишневского водохранилища,
утвержденным приказом Росводресурсов
от __________________ N _____________

Диспетчерский график работы Вишневского водохранилища

Координаты линий диспетчерского графика Вишневского водохранилища

Дата	Зона I Зона неиспользуемого объема водохранилища, расход 0 м 3/c	Зона II Зона перебоев или сниженной, относительно гарантированной, отдачи, расход 0,045 - 0,27 м 3/c	Зона III Зона гарантированного режима, расход 0,27 м 3/c	Зона IV Зона отдач сверх гарантированных, расход 0,27 - 3,6 м 3/c	Зона V Зона максимальных сбросов, расход 0,27 - 56,76 м 3/c
	Линия 1	Линия 2	Линия 3	Линия 4	Линия 5
01.04	123,30	123,30	130,62	131,50	132,40
01.05	123,30	127,33	130,98	131,50	132,40
01.06	123,30	128,06	131,50	131,50	132,40
01.07	123,30	127,89	131,45	131,50	132,40
01.08	123,30	127,65	131,36	131,50	132,40
01.09	123,30	127,36	131,42	131,50	132,40
01.10	123,30	127,14	131,33	131,50	132,40
01.11	123,30	126,88	131,14	131,50	132,40
01.12	123,30	126,49	131,05	131,50	132,40
01.01	123,30	125,96	130,78	131,50	132,40
01.02	123,30	125,15	130,48	131,50	132,40
01.03	123,30	124,28	130,19	131,50	132,40
01.04	123,30	123,30	129,98	131,50	132,40

Приложение N 8
к Правилам использования водных ресурсов
Вишневского водохранилища,
утвержденным приказом Росводресурсов
от __________________ N _____________

Кривые продолжительности основных элементов режимов работы Вишневского водохранилища

Кривая продолжительности средних за интервал суммарных расходов воды в нижнем бьефе гидроузла



Кривая продолжительности средних за интервал расходов подачи воды участникам ВХК

Кривая продолжительности конечных для интервала уровней воды в верхнем бьефе гидроузла



Кривая продолжительности средних за интервал уровней воды в нижнем бьефе гидроузла

Приложение N 9
к Правилам использования водных ресурсов
Вишневского водохранилища,
утвержденным приказом Росводресурсов
от __________________ N _____________

Полные балансовые таблицы расчетных режимов работы Вишневского водохранилища за конкретные водохозяйственные годы с объемами стока, близкими к расчетной обеспеченности с учетом актуализированных данных о полезной водоотдаче, млн м3 1998/99 водохозяйственный год (обеспеченность 89,7 %)

Месяц	Приходная часть, млн м 3			Расходная часть баланса, млн м 3							Холостой сброс		Баланс (+) - напол-нение, (-) - сработка, млн м 3	Объем водохра-нилища в конце месяца, млн м 3	Уровень на конец месяца, м
	Объем притока	Осадки на поверхность воды	Сумма прихода	Полезная водо-отдача	Потери				Санитарный и технологический попуски	Сумма расхода	Объем, млн м 3	Расход, м 3/с
					Испа- рение	Филь-трация	Оседа-ние льда	Сумма потерь
III	-	-	-	-	-	-	-	-	-	-	-	-	-	12,415	131,12
IV	0,587	0,044	0,631	0,320	0,356	0,0	-0,202	0,154	0,117	0,591	0,000	0,00	0,040	12,455	131,14
V	0,529	0,232	0,761	0,307	0,404	0,0	0,0	0,404	0,121	0,831	0,000	0,00	-0,070	12,385	131,11
VI	0,216	0,159	0,375	0,301	0,366	0,0	0,0	0,366	0,117	0,784	0,000	0,00	-0,409	11,976	130,96
VII	0,883	0,361	1,244	0,315	0,317	0,0	0,0	0,317	0,121	0,752	0,000	0,00	0,492	12,468	131,14
VIII	0,713	0,455	1,168	0,310	0,211	0,0	0,0	0,211	0,121	0,642	0,000	0,00	0,526	12,994	131,34
IX	2,141	0,328	2,469	0,298	0,280	0,0	0,0	0,280	0,117	0,695	1,318	0,51	0,456	13,450	131,50
X	0,893	0,144	1,036	0,314	0,209	0,0	0,0	0,209	0,121	0,644	0,392	0,15	0,000	13,450	131,50
XI	1,183	0,085	1,268	0,314	-	0,0	0,0	0,000	0,117	0,431	0,837	0,32	0,000	13,450	131,50
XII	0,058	0,035	0,094	0,327	-	0,0	0,022	0,022	0,121	0,470	0,000	0,00	-0,376	13,074	131,37
I	0,040	0,051	0,092	0,337	-	0,0	0,069	0,069	0,121	0,527	0,000	0,00	-0,435	12,638	131,21
II	0,000	0,032	0,032	0,316	-	0,0	0,081	0,081	0,109	0,506	0,000	0,00	-0,474	12,165	131,03
III	0,116	0,132	0,248	0,335	-	0,0	0,03	0,030	0,121	0,485	0,000	0,00	-0,237	11,928	130,94
Год	7,358	2,059	9,417	3,794	2,144	0,000	0,000	2,144	1,419	7,358	2,547	0,08	-0,487	-	-

2021/22 водохозяйственный год (обеспеченность 43,1 %)

Месяц	Приходная часть, млн м 3			Расходная часть баланса, млн м 3							Холостой сброс		Баланс (+) - напол-нение, (-) - сработка, млн м 3	Объем водохра-нилища в конце месяца, млн м 3	Уровень на конец месяца, м
	Объем притока	Осадки на поверхность воды	Сумма прихода	Полезная водо-отдача	Потери				Санитарный и технологический попуски	Сумма расхода	Объем, млн м 3	Расход, м 3/с
					Испаре-ние	Филь-трация	Оседа-ние льда	Сумма потерь
III	-	-	-	-	-	-	-	-	-	-	-	-	-	13,400	131,48
IV	6,88	0,066	6,945	0,264	0,250	0,0	-0,202	0,048	0,117	0,429	6,466	2,49	0,050	13,450	131,50
V	5,09	0,232	5,321	0,257	0,289	0,0	0,0	0,289	0,121	0,666	4,655	1,74	0,000	13,450	131,50
VI	0,52	0,301	0,817	0,248	0,243	0,0	0,0	0,243	0,117	0,608	0,209	0,08	0,000	13,450	131,50
VII	0,63	0,098	0,731	0,285	0,304	0,0	0,0	0,304	0,121	0,709	0,022	0,01	0,000	13,450	131,50
VIII	0,21	0,224	0,438	0,258	0,305	0,0	0,0	0,305	0,121	0,684	0,000	0,00	-0,246	13,204	131,41
IX	0,14	0,485	0,627	0,254	0,170	0,0	0,0	0,170	0,117	0,541	0,000	0,00	0,086	13,290	131,44
X	0,22	0,106	0,325	0,285	0,163	0,0	0,0	0,163	0,121	0,568	0,000	0,00	-0,243	13,046	131,36
XI	0,31	0,112	0,418	0,281	-	0,0	0,0	0,000	0,117	0,397	0,000	0,00	0,021	13,067	131,36
XII	0,08	0,049	0,134	0,289	-	0,0	0,022	0,022	0,121	0,432	0,000	0,00	-0,298	12,769	131,25
I	0,03	0,041	0,071	0,285	-	0,0	0,069	0,069	0,121	0,475	0,000	0,00	-0,404	12,366	131,10
II	0,02	0,046	0,064	0,253	-	0,0	0,081	0,081	0,109	0,443	0,000	0,00	-0,379	11,987	130,96
III	0,23	0,071	0,300	0,287	-	0,0	0,03	0,030	0,121	0,437	0,000	0,00	-0,137	11,850	130,91
Год	14,361	1,831	16,191	3,246	1,725	0,000	0,000	1,725	1,419	6,389	11,352	0,36	-1,550	-	-

2013/14 водохозяйственный год (обеспеченность 5,2 %)

Месяц	Приходная часть, млн м 3			Расходная часть баланса, млн м 3							Холостой сброс		Баланс (+) - напол-нение, (-) - сработка, млн м 3	Объем водохра-нилища в конце месяца, млн м 3	Уровень на конец месяца, м
	Объем притока	Осадки на поверхность воды	Сумма прихода	Полезная водо-отдача	Потери				Санитарный и технологический попуски	Сумма расхода	Объем, млн м 3	Расход, м 3/с
					Испа- рение	Филь-трация	Оседа-ние льда	Сумма потерь
III	-	-	-	-	-	-	-	-	-	-	-	-	-	12,803	131,27
IV	8,365	0,084	8,449	0,323	0,040	0,0	-0,202	-0,162	0,117	0,277	7,525	2,90	0,647	13,450	131,50
V	5,025	0,185	5,211	0,275	0,214	0,0	0,0	0,214	0,121	0,609	4,601	1,72	0,000	13,450	131,50
VI	1,042	0,101	1,143	0,268	0,310	0,0	0,0	0,310	0,117	0,695	0,448	0,17	0,000	13,450	131,50
VII	3,982	0,612	4,594	0,266	0,222	0,0	0,0	0,222	0,121	0,609	3,986	1,49	0,000	13,450	131,50
VIII	4,720	0,463	5,183	0,314	0,294	0,0	0,0	0,294	0,121	0,728	4,455	1,66	0,000	13,450	131,50
IX	2,310	0,089	2,398	0,282	0,336	0,0	0,0	0,336	0,117	0,735	1,663	0,64	0,000	13,450	131,50
X	1,281	0,189	1,470	0,283	0,189	0,0	0,0	0,189	0,121	0,593	0,877	0,33	0,000	13,450	131,50
XI	1,258	0,108	1,366	0,327	-	0,0	0,0	0,000	0,117	0,444	0,923	0,36	0,000	13,450	131,50
XII	0,441	0,021	0,463	0,310	-	0,0	0,022	0,022	0,121	0,453	0,010	0,00	0,000	13,450	131,50
I	0,150	0,012	0,163	0,307	-	0,0	0,069	0,069	0,121	0,496	0,000	0,00	-0,334	13,116	131,38
II	0,053	0,022	0,075	0,312	-	0,0	0,081	0,081	0,109	0,502	0,000	0,00	-0,427	12,689	131,22
III	0,548	0,083	0,631	0,344	-	0,0	0,03	0,030	0,121	0,495	0,000	0,00	0,136	12,825	131,27
Год	29,175	1,970	31,145	3,611	1,605	0,000	0,000	1,605	1,419	6,635	24,488	0,77	0,022	-	-

Приложение N 10
к Правилам использования водных ресурсов
Вишневского водохранилища,
утвержденным приказом Росводресурсов
от __________________ N _____________

Полные балансовые таблицы расчетных режимов работы Вишневского водохранилища за самый маловодный четырехлетний период многолетнего расчетного ряда при декларированном годовом объеме полезной водоотдачи 1985/86 водохозяйственный год (обеспеченность 75,9 %)

Месяц	Приходная часть, млн м 3			Расходная часть баланса, млн м 3							Холостой сброс		Баланс (+) - на-полнение, (-) - сработка,млн м 3	Объем водохра-нилища в конце месяца, млн м 3	Уровень на конец месяца, м
	Объем притока	Осадки на поверх- ность воды	Сумма прихода	Полезная водо-отдача	Потери				Санитарный и технологический попуски	Сумма расхода	Объем, млн м 3	Расход, м 3/с
					Испа-рение	Филь-трация	Оседа-ние льда	Сумма потерь
III	-	-	-	-	-	-	-	-	-	-	-	-	-	10,888	130,45
IV	4,882	0,100	4,982	0,598	0,211	0,0	-0,202	0,009	0,117	0,724	1,696	0,65	2,562	13,450	131,49
V	1,290	0,134	1,424	0,574	0,329	0,0	0,0	0,329	0,121	1,024	0,400	0,15	0,000	13,450	131,49
VI	0,310	0,094	0,404	0,564	0,291	0,0	0,0	0,291	0,117	0,972	0,000	0,00	-0,568	12,882	131,26
VII	0,441	0,358	0,800	0,589	0,218	0,0	0,0	0,218	0,121	0,927	0,000	0,00	-0,128	12,754	131,21
VIII	0,315	0,160	0,475	0,581	0,214	0,0	0,0	0,214	0,121	0,915	0,000	0,00	-0,440	12,314	131,03
IX	0,258	0,179	0,437	0,557	0,171	0,0	0,0	0,171	0,117	0,845	0,000	0,00	-0,408	11,906	130,86
X	0,597	0,066	0,663	0,588	0,194	0,0	0,0	0,194	0,121	0,903	0,000	0,00	-0,240	11,666	130,76
XI	0,272	0,088	0,361	0,587	-	0,0	0,0	0,000	0,117	0,704	0,000	0,00	-0,343	11,323	130,62
XII	0,082	0,020	0,102	0,613	-	0,0	0,022	0,022	0,121	0,755	0,000	0,00	-0,653	10,670	130,36
I	0,082	0,025	0,107	0,632	-	0,0	0,069	0,069	0,121	0,821	0,000	0,00	-0,714	9,956	130,08
II	0,057	0,011	0,068	0,592	-	0,0	0,081	0,081	0,109	0,781	0,000	0,00	-0,714	9,242	129,80
III	1,572	0,097	1,669	0,626	-	0,0	0,03	0,030	0,121	0,777	0,000	0,00	0,892	10,134	130,15
Год	10,159	1,332	11,491	7,100	1,629	0,000	0,000	1,629	1,419	10,149	2,096	0,07	-0,754	-	-

1986/87 водохозяйственный год (обеспеченность 93,1%)

Месяц	Приходная часть, млн м3			Расходная часть баланса, млн м 3							Холостой сброс		Баланс (+) - напол-нение, (-) - сработка	Объем водохра-нилища в конце месяца	Уровень на конец месяца, м
	Объем притока	Осадки на поверх-ность воды	Сумма прихода	Полезная водо-отдача	Потери				Санитарный и технологический попуски	Сумма расхода	Объем, млн м 3	Расход, м 3/с
					Испаре-ние	Филь-трация	Оседа-ние льда	Сумма потерь
III	-	-	-	-	-	-	-	-	-	-	-	-	-	10,134	130,15
IV	1,286	0,111	1,397	0,598	0,209	0,0	-0,202	0,007	0,117	0,721	0,000	0,00	0,676	10,810	130,41
V	1,615	0,177	1,792	0,574	0,325	0,0	0,0	0,325	0,121	1,019	0,000	0,00	0,773	11,583	130,73
VI	0,526	0,214	0,740	0,564	0,248	0,0	0,0	0,248	0,117	0,928	0,000	0,00	-0,189	11,394	130,65
VII	0,490	0,102	0,592	0,589	0,183	0,0	0,0	0,183	0,121	0,893	0,000	0,00	-0,301	11,094	130,53
VIII	1,639	0,394	2,033	0,581	0,213	0,0	0,0	0,213	0,121	0,915	0,000	0,00	1,119	12,212	130,98
IX	0,460	0,186	0,646	0,557	0,193	0,0	0,0	0,193	0,117	0,866	0,000	0,00	-0,220	11,992	130,89
X	0,398	0,014	0,412	0,588	0,167	0,0	0,0	0,167	0,121	0,875	0,000	0,00	-0,463	11,529	130,70
XI	0,277	0,066	0,343	0,587	-	0,0	0,0	0,000	0,117	0,704	0,000	0,00	-0,361	11,168	130,56
XII	0,146	0,024	0,169	0,613	-	0,0	0,022	0,022	0,121	0,755	0,000	0,00	-0,586	10,582	130,32
I	0,044	0,073	0,117	0,632	-	0,0	0,069	0,069	0,121	0,821	0,000	0,00	-0,704	9,877	130,05
II	0,031	0,048	0,079	0,592	-	0,0	0,081	0,081	0,109	0,781	0,000	0,00	-0,702	9,175	129,77
III	0,175	0,056	0,231	0,626	-	0,0	0,03	0,030	0,121	0,777	0,000	0,00	-0,546	8,629	129,56
Год	7,087	1,465	8,552	7,100	1,537	0,000	0,000	1,537	1,419	10,056	0,000	0,00	-1,505	-	-

1987/88 водохозяйственный год (обеспеченность 82,8 %)

Месяц	Приходная часть, млн м 3			Расходная часть баланса, млн м 3							Холостой сброс		Баланс (+) - напол-нение, (-) - сработка	Объем водохра-нилища в конце месяца	Уровень на конец месяца, м
	Объем притока	Осадки на поверх-ность воды	Сумма прихода	Полезная водо-отдача	Потери				Санитарный и технологический попуски	Сумма расхода	Объем, млн м 3	Расход, м 3/с
					Испаре-ние	Филь-трация	Оседа- ние льда	Сумма потерь
III	-	-	-	-	-	-	-	-	-	-	-	-	-	8,629	129,56
IV	4,112	0,126	4,238	0,598	0,202	0,0	-0,202	0,000	0,117	0,715	0,000	0,00	3,523	12,152	130,96
V	1,931	0,105	2,035	0,574	0,339	0,0	0,0	0,339	0,121	1,034	0,000	0,00	1,002	13,154	131,37
VI	0,723	0,108	0,831	0,564	0,351	0,0	0,0	0,351	0,117	1,032	0,000	0,00	-0,201	12,953	131,29
VII	0,558	0,541	1,099	0,589	0,216	0,0	0,0	0,216	0,121	0,926	0,000	0,00	0,173	13,125	131,36
VIII	0,325	0,336	0,661	0,581	0,162	0,0	0,0	0,162	0,121	0,864	0,000	0,00	-0,203	12,922	131,28
IX	0,563	0,245	0,808	0,557	0,180	0,0	0,0	0,180	0,117	0,853	0,000	0,00	-0,045	12,878	131,26
X	0,713	0,185	0,898	0,588	0,202	0,0	0,0	0,202	0,121	0,910	0,000	0,00	-0,012	12,865	131,25
XI	0,277	0,064	0,341	0,587	-	0,0	0,0	0,000	0,117	0,704	0,000	0,00	-0,363	12,502	131,10
XII	0,087	0,045	0,132	0,613	-	0,0	0,022	0,022	0,121	0,755	0,000	0,00	-0,623	11,879	130,85
I	0,087	0,051	0,138	0,632	-	0,0	0,069	0,069	0,121	0,821	0,000	0,00	-0,683	11,196	130,57
II	0,079	0,018	0,097	0,592	-	0,0	0,081	0,081	0,113	0,785	0,000	0,00	-0,689	10,508	130,29
III	0,252	0,025	0,277	0,626	-	0,0	0,03	0,030	0,121	0,777	0,000	0,00	-0,500	10,008	130,10
Год	9,707	1,847	11,555	7,100	1,653	0,000	0,000	1,653	1,423	10,176	0,000	0,00	1,379	-	-

1988/89 водохозяйственный год (обеспеченность 70,7 %)

Месяц	Приходная часть, млн м 3			Расходная часть баланса, млн м 3							Холостой сброс		Баланс (+) - напол-нение, (-) - сработка	Объем водохра-нилища в конце месяца	Уровень на конец месяца, м
	Объем притока	Осадки на поверх-ность воды	Сумма прихода	Полезная водо-отдача	Потери				Санитарный и технологический попуски	Сумма расходов	Объем, млн м 3	Расход, м 3/с
					Испаре-ние	Филь-трация	Оседа-ние льда	Сумма потерь
III	-	-	-	-	-	-	-	-	-	-	-	-	-	10,008	130,10
IV	1,488	0,098	1,586	0,598	0,182	0,0	-0,202	-0,020	0,117	0,695	0,000	0,00	0,891	10,899	130,45
V	2,066	0,135	2,202	0,574	0,230	0,0	0,0	0,230	0,121	0,925	0,000	0,00	1,277	12,176	130,97
VI	0,638	0,152	0,791	0,564	0,257	0,0	0,0	0,257	0,117	0,937	0,000	0,00	-0,146	12,030	130,91
VII	0,495	0,198	0,693	0,589	0,204	0,0	0,0	0,204	0,121	0,913	0,000	0,00	-0,221	11,809	130,82
VIII	0,204	0,429	0,633	0,581	0,239	0,0	0,0	0,239	0,121	0,940	0,000	0,00	-0,307	11,502	130,69
IX	0,479	0,165	0,644	0,557	0,155	0,0	0,0	0,155	0,117	0,829	0,000	0,00	-0,184	11,318	130,62
X	0,490	0,121	0,611	0,588	0,126	0,0	0,0	0,126	0,121	0,834	0,000	0,00	-0,224	11,094	130,53
XI	0,268	0,077	0,345	0,587	-	0,0	0,0	0,000	0,117	0,704	0,000	0,00	-0,359	10,735	130,38
XII	0,165	0,086	0,251	0,613	-	0,0	0,022	0,022	0,121	0,755	0,000	0,00	-0,504	10,230	130,18
I	0,107	0,031	0,137	0,632	-	0,0	0,069	0,069	0,121	0,821	0,000	0,00	-0,684	9,547	129,92
II	0,079	0,053	0,132	0,592	-	0,0	0,081	0,081	0,109	0,781	0,000	0,00	-0,650	8,897	129,67
III	0,209	0,061	0,269	0,626	-	0,0	0,03	0,030	0,121	0,777	0,000	0,00	-0,508	8,389	129,47
Год	6,687	1,607	8,293	7,100	1,393	0,000	0,000	1,393	1,419	9,912	0,000	0,00	-1,619	-	-

Приложение N 11
к Правилам использования водных ресурсов
Вишневского водохранилища,
утвержденным приказом Росводресурсов
от __________________ N _____________

Таблицы расчетных режимов пропуска модельных половодий и паводков расчетных обеспеченностей через гидроузел Вишневского водохранилища

Координаты пропуска модельного паводка 0,5 % обеспеченности через гидроузел Вишневского водохранилища

Время, сутки	Приток, м 3/с	Сброс, м 3/с	Уровень воды, м	Время, сутки	Приток, м 3/с	Сброс, м 3/с	Уровень воды, м
0,00	0,00	0,00	131,50	8,20	10,43	9,16	131,77
0,20	0,10	0,00	131,48	8,40	9,86	8,42	131,76
0,40	5,30	0,00	131,47	8,60	9,29	7,74	131,75
0,60	16,80	-2,30	131,51	8,80	8,72	7,10	131,73
0,80	29,60	0,32	131,63	9,00	8,15	6,50	131,72
1,00	40,10	6,03	131,80	9,20	7,58	5,92	131,71
1,20	47,60	14,59	131,97	9,40	7,01	5,35	131,70
1,40	52,90	24,74	132,12	9,60	6,44	4,79	131,68
1,60	55,80	34,61	132,24	9,80	5,87	4,24	131,67
1,80	57,50	42,65	132,32	10,00	5,30	3,70	131,66
2,00	58,10	48,24	132,37	10,20	5,03	3,18	131,64
2,20	57,50	51,55	132,40	10,40	4,76	2,71	131,63
2,40	56,40	52,99	132,40	10,60	4,49	2,29	131,62
2,60	55,20	53,12	132,40	10,80	4,22	1,92	131,61
2,80	53,50	52,45	132,39	11,00	3,95	1,58	131,60
3,00	51,10	51,20	132,37	11,20	3,68	1,26	131,60
3,20	49,40	49,55	132,35	11,40	3,41	0,95	131,59
3,40	47,10	47,69	132,33	11,60	3,14	0,66	131,58
3,60	44,70	45,68	132,31	11,80	2,87	0,38	131,57
3,80	42,40	43,54	132,28	12,00	2,60	0,11	131,56
4,00	40,10	41,32	132,25	12,20	2,50	-0,15	131,56
4,20	37,75	39,09	132,23	12,40	2,40	-0,39	131,55
4,40	35,40	36,84	132,20	12,60	2,30	-0,59	131,55
4,60	33,40	34,61	132,17	12,80	2,20	-0,77	131,54
4,80	31,40	32,47	132,14	13,00	2,10	-0,93	131,54
5,00	29,65	30,45	132,12	13,20	2,00	-1,08	131,53
5,20	27,90	28,55	132,09	13,40	1,90	-1,22	131,53
5,40	26,15	26,75	132,06	13,60	1,80	-1,34	131,52
5,60	24,40	25,01	132,04	13,80	1,70	-1,47	131,52
5,80	22,95	23,33	132,01	14,00	1,60	-1,58	131,52
6,00	21,50	21,74	131,99	14,20	1,50	-1,69	131,51
6,20	20,22	20,25	131,97	14,40	1,40	-1,80	131,51
6,40	18,94	18,85	131,95	14,60	1,30	-1,91	131,51
6,60	17,66	17,53	131,92	14,80	1,20	-2,01	131,50
6,80	16,38	16,25	131,90	15,00	1,10	0,00	131,50
7,00	15,10	15,00	131,88	15,20	1,00	0,00	131,48
7,20	14,28	13,81	131,86	15,40	0,90	0,00	131,47
7,40	13,46	12,72	131,84	15,60	0,80	0,00	131,45
7,60	12,64	11,73	131,82	15,80	0,70	0,00	131,43
7,80	11,82	10,83	131,81	16,00	0,60	0,00	131,42
8,00	11,00	9,97	131,79	-	-	-	-

Координаты пропуска модельного паводка 3 % обеспеченности через гидроузел Вишневского водохранилища

Время, сутки	Приток, м 3/с	Сброс, м 3/с	Уровень воды, м	Время, сутки	Приток, м 3/с	Сброс, м 3/с	Уровень воды, м
0,00	0,00	0,00	131,50	8,20	7,01	5,17	131,69
0,20	0,10	0,00	131,48	8,40	6,62	4,66	131,68
0,40	3,50	0,00	131,47	8,60	6,23	4,19	131,67
0,60	11,30	0,00	131,49	8,80	5,84	3,75	131,66
0,80	19,80	0,00	131,56	9,00	5,45	3,33	131,65
1,00	26,80	1,56	131,66	9,20	5,06	2,92	131,64
1,20	31,90	6,45	131,79	9,40	4,67	2,53	131,63
1,40	35,40	12,64	131,91	9,60	4,28	2,14	131,62
1,60	37,30	18,99	132,01	9,80	3,89	1,76	131,61
1,80	38,50	24,55	132,08	10,00	3,50	1,39	131,60
2,00	38,90	28,81	132,13	10,20	3,32	1,02	131,59
2,20	38,50	31,65	132,16	10,40	3,14	0,69	131,58
2,40	37,70	33,19	132,17	10,60	2,96	0,40	131,57
2,60	37,00	33,73	132,17	10,80	2,78	0,14	131,57
2,80	35,80	33,61	132,17	11,00	2,60	0,00	131,56
3,00	34,20	33,00	132,16	11,20	2,42	0,00	131,55
3,20	33,10	32,04	132,14	11,40	2,24	0,00	131,55
3,40	31,50	30,90	132,13	11,60	2,06	0,00	131,54
3,60	30,00	29,63	132,11	11,80	1,88	0,00	131,53
3,80	28,40	28,25	132,09	12,00	1,70	0,00	131,53
4,00	26,80	26,81	132,07	12,20	1,64	0,00	131,52
4,20	25,30	25,33	132,05	12,40	1,57	0,00	131,52
4,40	23,70	23,83	132,02	12,60	1,51	0,00	131,51
4,60	22,40	22,36	132,00	12,80	1,44	0,00	131,51
4,80	21,00	20,93	131,98	13,00	1,38	0,00	131,51
5,00	19,90	19,58	131,96	13,20	1,31	0,00	131,50
5,20	18,70	18,31	131,94	13,40	1,25	0,00	131,50
5,40	17,50	17,10	131,92	13,60	1,18	0,00	131,50
5,60	16,30	15,92	131,90	13,80	1,12	0,00	131,48
5,80	15,40	14,79	131,88	14,00	1,05	0,00	131,47
6,00	14,40	13,71	131,86	14,20	0,99	0,00	131,45
6,20	13,50	12,70	131,84	14,40	0,92	0,00	131,44
6,40	12,70	11,76	131,82	14,60	0,86	0,00	131,42
6,60	11,80	10,86	131,81	14,80	0,79	0,00	131,40
6,80	11,00	9,99	131,79	15,00	0,73	0,00	131,39
7,00	10,10	9,15	131,77	15,20	0,66	0,00	131,37
7,20	9,56	8,34	131,76	15,40	0,60	0,00	131,35
7,40	9,02	7,60	131,74	15,60	0,53	0,00	131,33
7,60	8,48	6,93	131,73	15,80	0,47	0,00	131,31
7,80	7,94	6,31	131,72	16,00	0,40	0,00	131,29
8,00	7,40	5,72	131,70	-	-	-	-

Графики пропуска дождевого паводка 0,5 и 3 % обеспеченности через гидроузел Вишневского водохранилища

Паводок обеспеченностью 0,5 %

1 - приток, 2 - сброс, 3 - уровень воды на водохранилище

Паводок обеспеченностью 3 %

1 - приток, 2 - сброс, 3 - уровень воды на водохранилище

Приложение N 12
к Правилам использования водных ресурсов
Вишневского водохранилища,
утвержденным приказом Росводресурсов
от __________________ N _____________

Продольные профили расчетных кривых свободной поверхности в верхнем бьефе гидроузла Вишневского водохранилища при прохождении максимальных расходов воды 0,5 и 3 % обеспеченности

Координаты расчетных кривых свободной поверхности в верхнем бьефе гидроузла Вишневского водохранилища при прохождении максимальных расходов воды расчетной обеспеченности

Расстояние от створа плотины, м	Отметка свободной поверхности, м
	3 % (основной случай)	0,5 % (поверочный случай)
0	132,18	132,40
250	132,18	132,40
500	132,18	132,40
1750	132,18	132,40
3050	132,18	132,40
3130	132,18	132,40
3350	132,60	132,80
3630	134,02	134,02
3850	135,39	135,39

Приложение N 13
к Правилам использования водных ресурсов
Вишневского водохранилища,
утвержденным приказом Росводресурсов
от __________________ N _____________

Продольный профиль расчетной кривой свободной поверхности р. Вишневки в нижнем бьефе гидроузла Вишневского водохранилища при прохождении максимального расхода воды 0,5 % обеспеченности

Координаты расчетной кривой свободной поверхности р. Вишневки в нижнем бьефе гидроузла Вишневского водохранилища при прохождении максимального расхода воды 0,5 % обеспеченности

Расстояние от водосброса, м	Отметка свободной поверхности, м
0,00	127,56
26,47	126,53
70,49	125,53
124,79	124,45
306,69	121,08
353,00	120,24

Приложение N 14
к Правилам использования водных ресурсов
Вишневского водохранилища,
утвержденным приказом Росводресурсов
от __________________ N _____________

(рекомендуемый образец)

Указания по ведению режимов работы Вишневского водохранилища

На бланке Амурского БВУ         Дата, исходящий номер	Филиал "Спасский" КГУП "Примтеплоэнерго"     Копия: Росводресурсы

С учетом рекомендаций Межведомственной рабочей группы по регулированию режима работы _____________________ водохранилища (заседание от__________ N_____), складывающейся гидрологической и водохозяйственной обстановки, а также предложений водопользователей установить с _____________ по ____________ включительно (дата и время) (дата и время)

режим работы гидроузла Вишневского водохранилища с суммарными сбросами в нижний бьеф: ___________________________________________________________,

(указываются сбросные расходы или диапазоны сбросных расходов с уточнением интервала их осреднения)

при следующих ограничениях: ______________________________________________

(при необходимости указываются предельные отметки уровней воды в верхнем и нижнем бьефах гидроузла, минимальные суммарные сбросы, предельные интенсивности наполнения (сработки) водохранилища, другие ограничения)

Руководитель (заместитель руководителя) __________ ________________

(подпись) (фамилия, имя, отчество (при наличии)

Исполнитель

Телефон

-------------------------------------------

*(1) Зарегистрирован Минюстом России 4 мая 2011, регистрационный N 20655.
