Проект Приказа Федерального агентства водных ресурсов "Об утверждении Правил использования водных ресурсов Верхне-Свирского и Нижне-Свирского водохранилищ" (подготовлен Росводресурсами 11.07.2024)

19 июля 2024

Досье на проект

Пояснительная записка

В соответствии с пунктом 4 Положения о разработке, согласовании и утверждении правил использования водохранилищ, в том числе типовых правил использования водохранилищ, утвержденного постановлением Правительства Российской Федерации от 22 апреля 2009 г. N 349, приказываю:

1. Утвердить прилагаемые Правила использования водных ресурсов Верхне-Свирского и Нижне-Свирского водохранилищ.

2. Настоящий приказ действует в течение 15 лет с даты его вступления в силу.

Руководитель

Д.М. Кириллов

Утверждены
приказом Федерального агентства
водных ресурсов от _______N__

Правила использования водных ресурсов Верхне-Свирского и Нижне-Свирского водохранилищ

I. Общие положения

1. Настоящие Правила разработаны в соответствии со статьей 45 Водного кодекса Российской Федерации, пунктом 4 Положения о разработке, согласовании и утверждении правил использования водохранилищ, в том числе типовых правил использования водохранилищ, утвержденного постановлением Правительства Российской Федерации от 22 апреля 2009 г. N 349, и Методическими указаниями по разработке правил использования водохранилищ, утвержденными приказом Министерства природных ресурсов и экологии Российской Федерации от 26 января 2011 г. N 17*(1).

2. Настоящие Правила определяют режим использования водных ресурсов, в том числе режим наполнения и сработки Верхне-Свирского и Нижне-Свирского водохранилищ.

3. В настоящих Правилах все отметки нормативных и иных уровней воды, высотные отметки нулей графиков водомерных постов, отметки сооружений гидроузлов и других гидротехнических сооружений на водохранилищах, отметки уровней воды на характеристиках пропускной способности сооружений и участков реки и водохранилищ даны в действующей государственной Балтийской системе высот 1977 года.

При проектировании и строительстве гидроузлов Верхне-Свирского и Нижне-Свирского водохранилищ использовалась система высот Свирьстроя (м ОИСС).

Для пересчета отметок из системы Свирьстроя в Балтийскую систему высот при разработке настоящих Правил использовались поправки: для гидроузла Верхне-Свирского водохранилища - минус 0,20 м, для гидроузла Нижне-Свирского водохранилища - минус 0,15 м.

II. Характеристики гидроузлов, водохранилищ и их возможностей

4. Верхне-Свирское и Нижне-Свирское водохранилища расположены на р. Свири в административных границах Подпорожского и Лодейнопольского районов Ленинградской области, Республики Карелия и Вытегорского района Вологодской области, в таежной зоне умеренного климатического пояса,на Свирской низине с абсолютными отметками высот от 0 до 50 м.

5. Водохранилища образованы водоподпорными сооружениями гидроузлов и составляют двухступенчатый каскад.

Верхне-Свирское водохранилище - многолетнего регулирования стока, состоит из озерной части (Онежское озеро) и речной части (от истока р. Свири из Онежского озера до гидроузла Верхне-Свирского водохранилища).

Гидроузел Верхне-Свирского водохранилища - верхняя (первая) ступень каскада гидроузлов на р. Свири, расположен в г. Подпорожье на 127 км от устья. Тип гидроузла - русловой напорный.

Нижне-Свирское водохранилище - русловое, суточного регулирования стока.

Гидроузел Нижне-Свирского водохранилища - нижняя (вторая) ступень каскада, находится в п. Свирьстрой на 81 км от устья. Тип гидроузла - русловой напорный.

6. Строительство гидроузла Верхне-Свирского водохранилища началось в 1938 г., но с началом Великой Отечественной войны было прервано. Возобновлено в 1947 г., первый гидроагрегат Верхне-Свирской ГЭС установлен в 1951 г., заработал - в феврале 1952 г., в 1952 г. были введены в действие гидроагрегаты второй, третий и четвертый (последний). Станция была принята в промышленную эксплуатацию актом Государственной комиссии от 13 февраля 1960 г.

Начальное наполнение Верхне-Свирского водохранилища происходило в 1951-52 гг.

Строительство гидроузла Нижне-Свирского водохранилища началось 19 октября 1927 г., первый гидроагрегат пущен в эксплуатацию 19 декабря 1933 г., в 1934 г. введены в действие второй и третий гидроагрегаты,в 1935 г. установлен последний, четвертый, гидроагрегат. Гидроузел принят в эксплуатацию актом Правительственной комиссии от 15 сентября 1936 г.

В годы Великой Отечественной войны гидротехнические сооружения гидроузла Нижне-Свирского водохранилища были разрушены. В 1944 г. начались работы по восстановлению гидроузла, окончившиеся в 1948 г.

Сроки начального наполнения Нижне-Свирского водохранилища - 1933-34 гг.

7. Первоначальный проект Нижне-Свирской ГЭС разработан в составе Плана Государственной комиссии по электрификации России (ГОЭЛРО).

Технический проект Верхне-Свирской ГЭС и восстановления Нижне-Свирской ГЭС разработан Ленинградским отделением треста "Гидроэнергопроект" в 1947 г. Проектная документация хранится в Центральном государственном архиве научно-технической документации Санкт-Петербурга и, в неполном объеме, в техническом архиве Каскада Ладожских ГЭС филиала "Невский" публичного акционерного общества "Территориальная генерирующая компания N 1" (далее - Каскад Ладожских ГЭС филиала "Невский" ПАО "ТГК-1").

В настоящее время правоприемником проектной организации является Акционерное общество (АО) "Ленгидропроект", входящее в состав холдинга Публичное акционерное общество "Федеральная гидрогенерирующая компания - РусГидро" (ПАО "РусГидро").

Работы по реконструкции гидротехнических сооружений гидроузлов Верхне-Свирского и Нижне-Свирского водохранилищ, влияющие на изменение проектных характеристик, за все время их эксплуатации не проводились.

8. Верхне-Свирское и Нижне-Свирское водохранилища имеют комплексное назначение и созданы для целей судоходства, выработки электроэнергии, а также водоснабжения, рыбного хозяйства и отдыха населения.

Фактическое использование водохранилищ - в целях судоходства, энергетики, водоснабжения, рыбохозяйственного использования и рекреации.

Верхне-Свирский и Нижне-Свирский шлюзы входят в состав гидротехнических сооружений на Волго-Балтийском водном пути.

Верхне-Свирская ГЭС (ГЭС-12) и Нижне-Свирская ГЭС (ГЭС-9) на р. Свири, а также Волховская ГЭС (ГЭС-6) на р. Волхов составляют Каскад Ладожских ГЭС филиала "Невский" ПАО "ТГК-1".

9. Ранее для Верхне-Свирского и Нижне-Свирского водохранилищ действовали "Основные положения правил использования водных ресурсов водохранилищ Волгобалтийского водного пути от Ладожского озера до Рыбинского водохранилища" (РВ-148-66), утвержденные Министерством мелиорации и водного хозяйства РСФСР 29 декабря 1966 г.

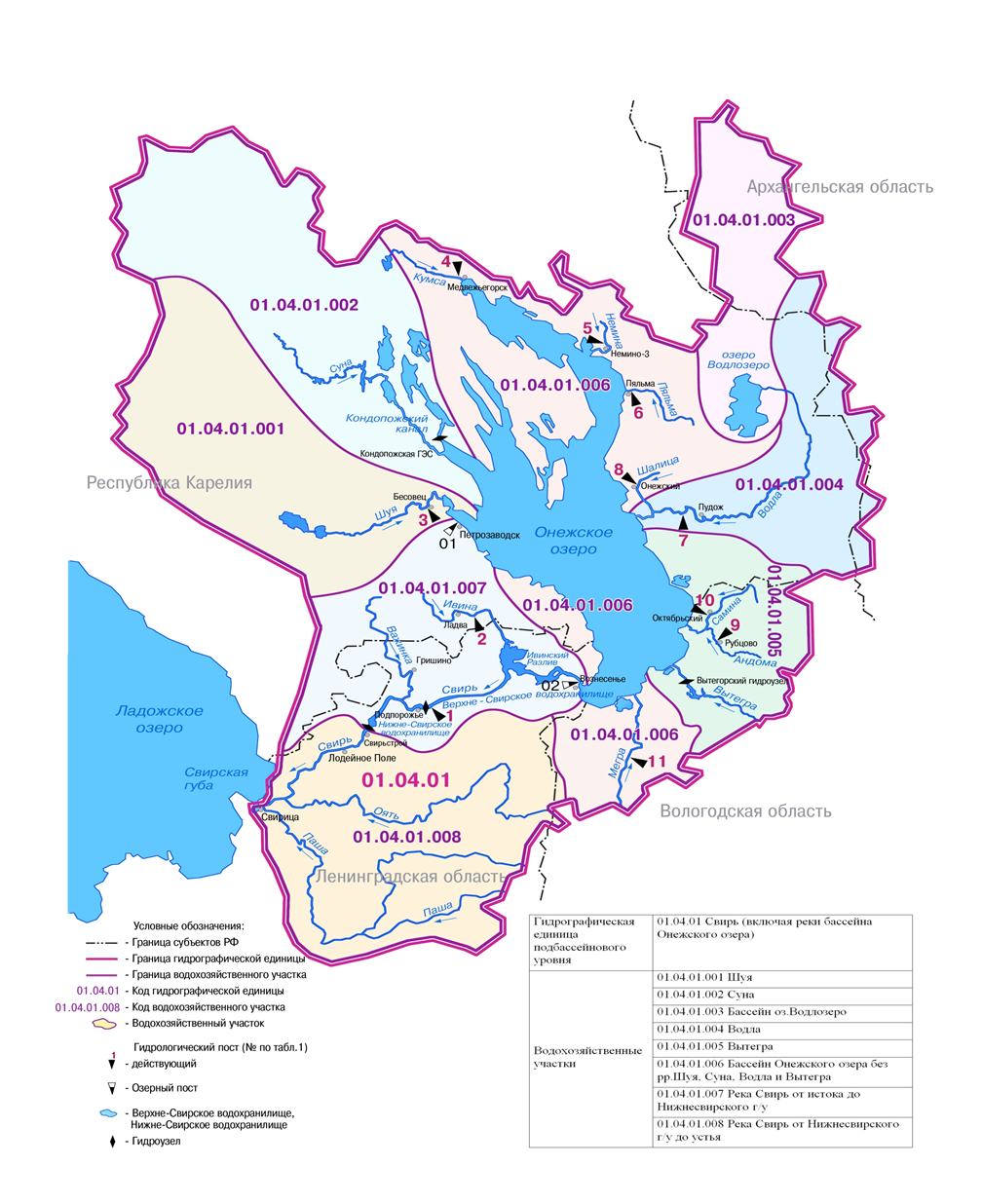

10. Карта-схема расположения с указанием границ гидрографической единицы и водохозяйственных участков, гидроузлов и Верхне-Свирского и Нижне-Свирского водохранилищ с нанесением положения постов гидрометрической сети наблюдений за водным режимом водных объектов приведена в приложении N 1 к настоящим Правилам.

III. Основные характеристики водотока

11. Краткое физико-географическое описание водотока.

Река Свирь вытекает из Свирской губы Онежского озера и впадает в Ладожское озеро, соединяя два крупнейших водоема Северо-Запада России.

Общая длина р. Свири 224 км, площадь водосбора (вместе с бассейном Онежского озера) составляет 84 400 км2. Основные притоки р. Свири - реки Ивина, Важинка, Оять, Паша.

Бассейн реки принадлежит к бассейну Балтийского моря (гидрографическая единица 01.04.01 Свирь).

11.1. Озерная часть Верхне-Свирского водохранилища - Онежское озеро (Онего) является вторым по величине (после Ладожского) озером в Европе. Площадь зеркала Онежского озера - 9 720 км2, площадь водосбора (без зеркала озера) составляет 53 100 км2.

Около 80 % площади озера расположено на территории Республики Карелия, около 20 % - на территории Ленинградской и Вологодской областей.

Южная половина Онежского озера подразделяется на Центральное Онего, Южное Онего и Свирское Онего (Свирская губа), откуда вытекает р. Свирь.

В северной половине Онежского озера расположены залив Большое Онего с губами Кондопожской, Лижмской и Уницкой, Петрозаводская губа, а также залив Малое Онего с распространяющимися на север Заонежским и на северо-запад Повенецким заливами.

Согласно данным Государственного водного реестра в Онежское озеро впадает свыше 50 рек, ручьев и проток, из которых большинство имеет длину более 10 км. Наиболее значительные притоки Онежского озера - реки Шуя, Суна, Водла и Андома. Сток большинства крупных притоков Онежского озера зарегулирован. Вытекает из озера одна река - Свирь.

11.2. Речная часть Верхне-Свирского водохранилища - от истока реки из Онежского озера до створа гидроузла Верхне-Свирского водохранилища (224-127 км от устья), включает Ивинский разлив и участки р. Свири выше и ниже разлива. Основной приток р. Свири на данном участке - р. Ивина.

Нижне-Свирское водохранилище расположено между створами гидроузлов Верхне-Свирского и Нижне-Свирского водохранилищ - (127-81 км от устья). Основной приток р. Свири на участке - р. Важинка.

От створа гидроузла Нижне-Свирского водохранилища до впадения в Ладожское озеро (81-0 км от устья) р. Свирь не зарегулирована. Основные притоки на данном участке - р. Оять и р. Паша.

Ширина р. Свири в истоке, в зоне влияния подпора от гидроузлов и в устьевой части составляет 1-1,5 км, на других участках реки - от 200-300 до 500-600 м. Глубина реки по фарватеру составляет от 4,5 до 17 м, максимальная глубина - 18,5 м.

11.3. Гидроузел Верхне-Свирского водохранилища расположен на 127 км от устья р. Свири, площадь водосбора в створе гидроузла (с учетом площади зеркала Верхне-Свирского водохранилища) - 67 100 км2.

Гидроузел Нижне-Свирского водохранилища расположен на 81 км от устья, площадь водосбора в створе гидроузла (с учетом площадей зеркал Верхне-Свирского и Нижне-Свирского водохранилищ) - 71 000 км2. Площадь частного водосбора (боковой приточности) р. Свири между гидроузлами Верхне-Свирского и Нижне-Свирского водохранилищ (с учетом площади зеркала Нижне-Свирского водохранилища) составляет 3 900 км2.

После строительства гидроузлов водный режим р. Свири в основном обусловлен режимом работы Верхне-Свирского водохранилища.

Приток к Верхне-Свирскому водохранилищу формируется в основном в бассейне Онежского озера.

Приток к гидроузлу Нижне-Свирского водохранилища формируется расходами воды, поступающими в нижний бьеф гидроузла Верхне-Свирского водохранилища,и боковой приточностью с частного водосбора между створами гидроузлов Верхне-Свирского и Нижне-Свирского водохранилищ.

12. Параметры естественного годового стока в створе гидроузла Верхне-Свирского водохранилища и стока боковой приточности между гидроузлами Верхне-Свирского и Нижне-Свирского водохранилищ:

Характеристика	Единица измерения	Значение характеристики
Характеристика	Единица измерения	в створе гидроузла Верхне-Свирского водохранилища	боковой приточности между гидроузлами Нижне-Свирского и Верхне-Свирского водохранилищ
Объем среднего многолетнего стока	км 3	19,4	1,62
Максимальный наблюдавшийся (восстановленный) объем годового стока	км 3	29,8 (1962/63)	2,66 (2008/09)
Минимальный наблюдавшийся (восстановленный) объем годового стока	км 3	9,90 (1960/61)	0,88 (2014/15)
Минимальный наблюденный (восстановленный) расход воды	м 3/с	314 (1960)	27,9 (2014)
Максимальный наблюденный (восстановленный) расход воды	м 3/с	1855 (02.06.2000)	84,3 (2008)
Коэффициент изменчивости годового стока (С v)	-	0,22	0,24
Коэффициент асимметрии (С s)	-	0,11	0,48

Расчетные кривые обеспеченности объемов годового стока (общего притока в водохранилище) в створе гидроузла Верхне-Свирского водохранилища и боковой приточности между гидроузлами Верхне-Свирского и Нижне-Свирского водохранилищ:

Характеристика	Единица измерения	Значение характеристики, обеспеченность
Характеристика	Единица измерения	1 %	10 %	25 %	50 %	75 %	90 %	95 %	97 %	99 %
Приток к гидроузлу Верхне-Свирского водохранилища	км 3	29,3	24,9	22,3	19,4	16,5	13,9	12,4	11,4	9,47
Боковая приточность между гидроузлами Верхне-Свирского и Нижне-Свирского водохранилищ	км 3	2,66	2,13	1,86	1,59	1,34	1,15	1,04	0,97	0,85

Распределение объема годового стока притока к гидроузлу Верхне-Свирского водохранилища и боковой приточности между гидроузлами Верхне-Свирского и Нижне-Свирского водохранилищ по сезонам года:

Характеристика	Условия водности, вероятность превышения	Единица измерения	Распределение объема годового стока
Характеристика	Условия водности, вероятность превышения	Единица измерения	весна (IV-VI)	лето-осень (VII-XI)	зима (XII-III)	год (IV-III)
Приток к гидроузлу Верхне-Свирского водохранилища	Многоводный обеспеченность 10 %	км 3	9,41	10,2	5,29	24,9
	Многоводный обеспеченность 10 %	% от года	37,8	41,0	21,2	100
	Средний по водности обеспеченность 50 %	км 3	9,40	6,88	3,12	19,4
	Средний по водности обеспеченность 50 %	% от года	48,4	35,5	16,1	100
	Маловодный обеспеченность 75 %	км 3	9,01	5,15	2,34	16,5
	Маловодный обеспеченность 75 %	% от года	54,6	31,2	14,2	100
	Очень маловодный обеспеченность 90 %	км 3	8,20	3,88	1,82	13,9
	Очень маловодный обеспеченность 90 %	% от года	59,0	27,9	13,1	100
	Очень маловодный обеспеченность 95 %	км 3	7,59	3,23	1,58	12,4
	Очень маловодный обеспеченность 95 %	% от года	61,3	26,0	12,7	100
	Исключительно маловодный обеспеченность 97 %	км 3	7,10	2,85	1,45	11,4
	Исключительно маловодный обеспеченность 97 %	% от года	62,3	25,0	12,7	100
	Исключительно маловодный обеспеченность 99 %	км 3	6,19	2,23	1,05	9,47
	Исключительно маловодный обеспеченность 99 %	% от года	65,4	23,5	11,1	100
Боковая приточность между гидроузлами Верхне-Свирского и Нижне-Свирского водохранилищ	Многоводный обеспеченность 10 %	км 3	0,86	0,89	0,38	2,13
	Многоводный обеспеченность 10 %	% от года	40,4	41,8	17,8	100
	Средний по водности обеспеченность 50 %	км 3	0,88	0,49	0,22	1,59
	Средний по водности обеспеченность 50 %	% от года	61,9	26,3	11,8	100
	Маловодный обеспеченность 75 %	км 3	0,84	0,34	0,16	1,34
	Маловодный обеспеченность 75 %	% от года	62,7	25,4	11,9	100
	Очень маловодный обеспеченность 90 %	км 3	0,79	0,23	0,13	1,15
	Очень маловодный обеспеченность 90 %	% от года	68,7	20,0	11,3	100
	Очень маловодный обеспеченность 95 %	км 3	0,75	0,18	0,11	1,04
	Очень маловодный обеспеченность 95 %	% от года	72,1	17,3	10,6	100
	Исключительно маловодный обеспеченность 97 %	км 3	0,71	0,15	0,11	0,97
	Исключительно маловодный обеспеченность 97 %	% от года	73,2	15,5	11,3	100
	Исключительно маловодный обеспеченность 99 %	км 3	0,65	0,11	0,09	0,85
	Исключительно маловодный обеспеченность 99 %	% от года	76,5	12,9	10,6	100

13. Характеристики максимального стока воды.

В водном режиме р. Свири и рек, впадающих в Онежское озеро, в естественных условиях выделяются следующие фазы: весеннее половодье, летне-осенняя межень (почти ежегодно нарушаемая дождевыми паводками) и зимняя межень (в отдельные годы прерываемая подъемом уровня и увеличением расходов воды в периоды оттепелей).

Наибольшие в году расходы воды притока в Верхне-Свирское водохранилище и боковой приточности к Нижне-Свирскому водохранилищу наблюдаются в период весеннего половодья (апрель-июнь), которое длится в среднем от 55 до 70 дней. Начало весеннего половодья приходится на конец первой - начало второй декады апреля, окончание - на первую-вторую декаду июня. Дождевые летне-осенние паводки наблюдаются практически ежегодно 2-3 раза в межень, обычно в августе-октябре. По величине максимальные расходы дождевых паводков значительно меньше максимальных расходов весеннего половодья. Увеличение расходов воды зимой в период оттепелей не оказывают существенного влияния на режим стока реки и по величине максимальные расходы зимней межени значительно уступают максимальным расходам половодья.

14. Статистические параметры максимального стока воды (максимальные расходы и объемы половодья) в створе гидроузла Верхне-Свирского водохранилища и боковой приточности между гидроузлами Верхне-Свирского и Нижне-Свирского водохранилищ:

Характеристика	Средняя многолет-няя величина	Коэффи-циент изменчи-вости (Cv)	Соотношение коэффициентов асимметрии и изменчивости (Cs/Cv)	Величина максимального расхода и объема различной обеспеченности
Характеристика	Средняя многолет-няя величина	Коэффи-циент изменчи-вости (Cv)	Соотношение коэффициентов асимметрии и изменчивости (Cs/Cv)	0,1 %	1 %	3 %	5 %	10 %
1. Приток к Верхне-Свирскому водохранилищу:
- максимальные расходы воды, м 3/с	-	-	-	7 670	6 600	5 920	5 590	5 010
- объем стока весеннего половодья, км 3	8,80	0,30	0,5	17,0	14,9	13,8	13,1	12,2
2. Боковая приточность между гидроузлами Верхне-Свирского и Нижне-Свирского водохранилищ:
- максимальные расходы воды, м 3/с	-	-	-	1 160	935	808	764	690
- объем стока весеннего половодья, км 3	0,77	0,24	1,0	1,40	1,23	1,14	1,09	1,01

IV. Состав и описание гидротехнических сооружений водохранилищ

15. В состав основных гидротехнических сооружений гидроузла Верхне-Свирского водохранилища входят:

- правобережная земляная плотина;

- водосливная бетонная плотина;

- здание ГЭС;

- Верхне-Свирский шлюз;

- левобережная дамба.

15.1. Описание гидротехнических сооружений гидроузла Верхне-Свирского водохранилища:

Наименование сооружения	Местоположение сооружения	Описание сооружения
Правобережная земляная плотина	Створ ГЭС, между правым берегом реки и водосливной бетонной плотиной	Намывная однородная из мелкозернистого песка с двумя банкетами: верховым - песчано-галечным и низовым - каменным. По гребню плотины проходит автомобильная дорога. Сопряжение с бетонным устоем водосливной плотины выполнено с выступающими в сторону земляной плотины двумя бетонными контрфорсами. Сопряжение с правым берегом выполнено в виде глубокой врезки в берег и обеспечивает контакт тела плотины с коренными породами. Основные параметры плотины: - отметка гребня - 36,80 м; - длина - 312,75 м; - максимальная высота - 31,10 м; - максимальная ширина по основанию - 220,0 м; - ширина по гребню - 13,50 м; - ширина бермы с верхнего бьефа - 5,0 м; - ширина берм с нижнего бьефа - 16,0; 4,0 и 21,5 м.
Водосливная бетонная плотина	Створ ГЭС, между правобережной земляной плотиной и зданием ГЭС	Железобетонная гравитационная распластанного профиля, проезжая. От здания ГЭС отделена сквозным осадочным швом. Основные параметры плотины: - отметка гребня - 36,80 м; - длина - 111,0 м; ширина по основанию - 52,6 м; - максимальная ширина - 109,2 м; - максимальная высота - 34,0 м. Количество пролетов для пропуска воды - 3. Водосливные пролеты перекрываются секторными затворами 27,0*6,6 м. Суммарная ширина пролетов для пропуска воды - 81,0 м. Проектная отметка порога водосброса - 27,40 м. Гашение энергии в нижнем бьефе: - анкерный понур длиной 35,0 м; - водобойная плита длиной 45,0 м толщиной 4,0 м; - рисберма длиной в среднем 105,0 м из отдельных плит толщиной 1,0 м. Гашение энергии падающей струи производится зубьями гасителя, расположенными на плите водобоя,и водобойной стенкой в его конце. Максимальная пропускная способность всех пролетов: при НПУ - 1200 м 3/с; при ФПУ - 1620 м 3/с.
Здание ГЭС	Створ ГЭС, между водосливной бетонной плотиной и судоходным шлюзом	Руслового типа. Состоит из щитового отделения, машинного зала и помещения распределительных устройств. Со стороны левого берега к зданию ГЭС примыкает корпус управления. Вдоль верхней стороны щитового помещения проходит автомобильный мост с отметкой проезжей части 38,10 м. Подводная часть здания ГЭС имеет длину 117,75 м; ширину - 65,70 м; максимальную высоту - 18,40 м. - В машинном зале установлено 4 вертикальных гидроагрегата с турбинами поворотно-лопастного типа ПЛ 91-ВБ-800. Номинальная мощность одного гидроагрегата - 40,0 МВт. Установленная мощность ГЭС - 160 МВт. - Напоры: расчетный - 14 м, максимальный нетто - 17,0 м, минимальный нетто - 11,0 м. В блоке монтажной площадки на отметке 11,80 м размещены донные отверстия, которые в период нормальной эксплуатации не используются. Гашение энергии в нижнем бьефе: - - понур: длина (по течению) - 30,00 м; ширина (вдоль силового здания) - 83,71 м; толщина плиты - 0,30 м; - - упор: ширина по течению - 34,65 м; толщина плит -от 9,00 до 3,70 м; - - рисберма: длина (вдоль силового здания) - от 142,5 до 131 м; ширина (по течению) - 115,50 м; толщина плит -от 1,0 до 4,0 м; - - каменное крепление русла за рисбермой: длина - 100 м; толщина - от 1,0 до 2,5 м.
Верхне-Свирский шлюз	Створ ГЭС, между зданием ГЭС и левым берегом	Однониточный однокамерный судоходный шлюз, железобетонный, со стенкой падения. Система питания шлюза - распределительная. Основные параметры судоходной камеры шлюза: - габаритные размеры: длина - 285 м, ширина - 22 м; - полезные габариты: длина - 281 м, ширина - 21,5 м; - высота стенок - 23,0 м; - проектная отметка верха - 35,80 м; - объем - 151 тыс.м 3; - объем сливной призмы при НПУ - 110 тыс.м 3; - объем воды на шлюзование - 110 тыс.м 3; - глубины: на пороге верхней головы при НПУ - 6,0 м,на пороге нижней головы при НПУ - 5,15 м. Максимальный расчетный напор на шлюз - 16,3 м, напор при НПУ - 15,35 м. В состав механического оборудования шлюза входит поворотный с металлическим пролетным строением автодорожный мост.
Левобережная дамба	Между верхней головой судоходного шлюза и левым берегом	Намывная однородная, по оси дамбы расположен водонепроницаемый экран в виде металлического шпунта. Основные параметры: отметка гребня - 36,00 м; длина по гребню - 350 м.
Водозаборные сооружения, насосные станции, другие сооружения и устройства, в том числе не входящие в состав гидроузла Верхне-Свирской ГЭС, оказывающие влияние на режим использования водных ресурсов водохранилища или накладывающие определенные ограничения на режим регулирования уровней воды в водохранилище, в составе гидроузла и на акватории водохранилища отсутствуют.

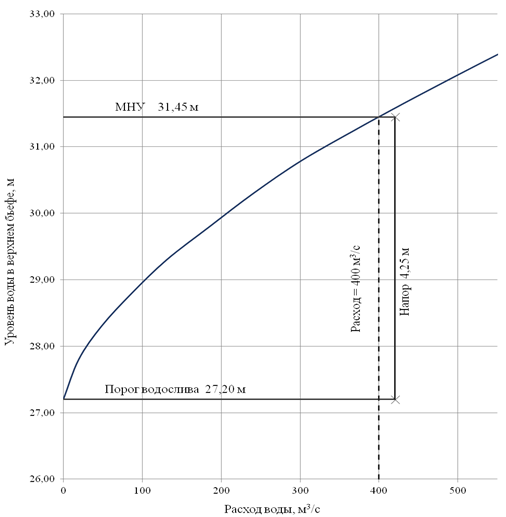

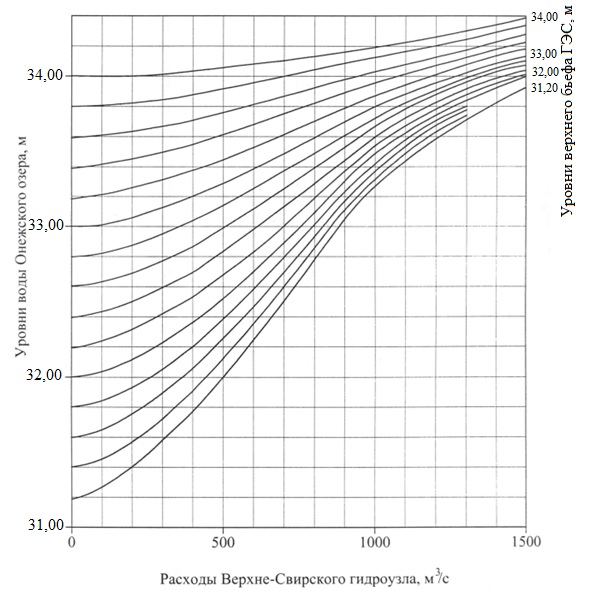

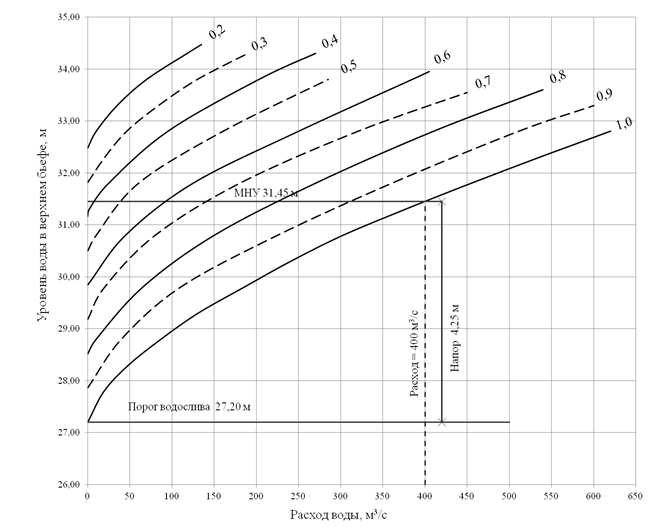

Характеристики пропускной способности секторных пролетов водосливной плотины в зависимости от уровня верхнего бьефа гидроузла Верхне-Свирского водохранилища приведены в приложении N 2 к настоящим Правилам.

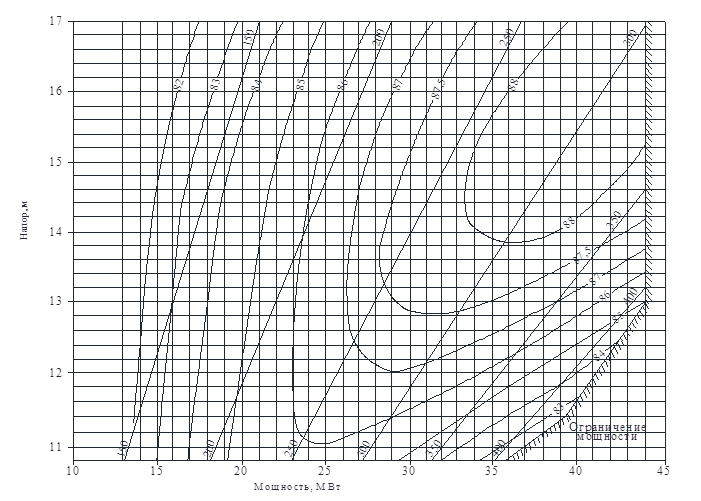

Эксплуатационная характеристика гидроагрегата Верхне-Свирской ГЭС с расходно-мощностными характеристиками гидроагрегата приведена в приложении N 3 к настоящим Правилам.

15.2. Сброс воды через водосливную плотину производится:

- при суммарных сбросных расходах притока, превышающих пропускную способность ГЭС;

- при пропуске шуги и торфов;

- в случае необходимости экстренного снижения уровня верхнего бьефа;

- для обеспечения работы Нижне-Свирской ГЭС при остановленных агрегатах Верхне-Свирской ГЭС.

Маневрирование затворами водосливной плотины осуществляется в следующем порядке. Во избежание прохождения высоких волн затворы открываются последовательно. При открытии затворов должны быть обеспечены допустимые расходы и отметки уровней воды, не допуская при этом сбоя струи (от водотока ГЭС и плотины), что приводит к образованию воронок и местным размывам в нижнем бьефе.

При отметках верхнего бьефа выше 31,45 м открытие секторных затворов ограничивается напором на водосливе 4,25 м. При отметке ниже 31,45 м затворы могут открываться полностью.

Порядок открытия секторных затворов:

а) при сбросе воды только через водосливную плотину первым открывается средний пролет, затем правый и левый;

б) при работе 3-го и 4-го агрегатов открывается средний пролет, затем правый;

в) при работе трех или четырех агрегатов можно открывать любой из пролетов.

15.3. Мероприятия по сбросу торфа и мусора, проводимые во избежание засорения сороудерживающих решеток и приводящие к снижению мощности Верхне-Свирской ГЭС, производятся по согласованию с Филиалом акционерного общества "Системный оператор Единой энергетической системы" "Региональное диспетчерское управление энергосистемы Санкт-Петербурга и Ленинградской области" (далее - Филиал АО "СО ЕЭС" Ленинградское РДУ) в установленном порядке.

Торф и мусор, не угрожающие засорением, сбрасываются во время малых нагрузок ГЭС по согласованию с диспетчером. При необходимости сброса торфа и мусора разрешается открывать любой из секторных затворов на высоту, необходимую для обеспечения сброса мусора.

15.4. Верхне-Свирский шлюз работает в соответствии с "Правилами пропуска судов через шлюзы внутренних водных путей", утвержденными приказом Министерства транспорта Российской Федерации (далее - Минтранса России) от 3 марта 2014 г. N 58*(2).

Пропуск пассажирских судов, работающих по расписанию, осуществляется согласно расписанию их движения. Остальные суда пропускаются в порядке очереди их подхода к шлюзу. Руководство и организация пропуска судов через шлюз осуществляется диспетчерской службой Свирского района гидросооружений и судоходства Федерального бюджетного учреждения "Администрация Волго-Балтийского бассейна внутренних водных путей" (далее - ФБУ "Администрация "Волго-Балт").

Ограничения по использованию шлюза:

- минимальный навигационный уровень: верхнего бьефа гидроузла Верхне-Свирского водохранилища - 31,45 м, нижнего бьефа - 17,50 м;

- максимальный уровень нижнего бьефа при суточном регулировании в период навигации на время прохождения судов для обеспечения безопасного прохождения судов в створе Подпорожского моста - 19,00 м (поддержание отметки начинается за 15 минут и заканчивается через 15 минут после времени, указанного в расписании движения судов).

В период навигации для обеспечения безопасной проводки судов под Подпорожским мостом внутрисуточное регулирование уровня воды в нижнем бьефе гидроузла Верхне-Свирского водохранилища осуществляется в соответствии с регламентом взаимодействия ФБУ "Администрация "Волго-Балт" и ПАО "ТГК-1" по обеспечению безопасности судоходства на участке р. Свири между гидроузлами Верхне-Свирского и Нижне-Свирского водохранилищ в навигационный период.

15.5. При резких изменениях сбросных расходов с отклонением от нормативов, предусмотренных настоящими Правилами, должны предупреждаться нижележащие предприятия, администрации муниципального образования (далее - МО) "Подпорожский муниципальный район Ленинградской области" и МО "Лодейнопольский муниципальный район Ленинградской области", диспетчера водного транспорта Свирского района гидросооружений и судоходства.

16. В состав основных гидротехнических сооружений гидроузла Нижне-Свирского водохранилища входят:

- правобережная земляная дамба;

- водосливная бетонная плотина;

- здание ГЭС;

- Нижне-Свирский шлюз;

- левобережная дамба.

16.1. Описание гидротехнических сооружений гидроузла Нижне-Свирского водохранилища:

Наименование сооружения	Местоположение сооружения	Описание сооружения
Правобережная земляная дамба	Между правым берегом и водосливной бетонной плотиной	Насыпная однородная. Состоит из двух участков: русловой части длиной 125 м с центральной диафрагмой и береговой части длиной 950 м с наклонным экраном из суглинка. Общая длина дамбы - 1075 м; отметка гребня - 20,59 м; максимальная высота - 7,74 м; максимальная ширина по основанию - 37,41 м; ширина по гребню - 6,00 м.
Водосливная бетонная плотина	Створ ГЭС, между правобережной земляной дамбой и зданием ГЭС	Железобетонная гравитационная распластанного профиля. Отметка гребня - 19,15 м; длина - 216,1 м; ширина по основанию - 41,8 м; максимальная высота - 21,1 м. Плотина бычком шириной 10,0 м разделена на две части: - левая часть длиной 87,6 м; имеет 3 глубоких отверстия по 13,2 м в свету, перекрываемых в нижних частях железобетонными шандорами, а в верхней - плоскими щитами; отметка порога - 4,42 м; и один пролет 30,9 м в свету, перекрываемый секторным затвором; отметка порога - 12,88 м; - - правая часть длиной 118,5 м имеет 4 пролета (отверстия высокого гребня) по 20,5 м в свету, перекрываемых плоскими металлическими щитами; отметка порога - 15,09 м. Максимальная пропускная способность общая: - при НПУ - 2075 м 3/с; при ФПУ - 2190 м 3/с.
Водосливная бетонная плотина		Гашение энергии в нижнем бьефе: - - анкерный понур длиной 35,0 м; - - водобойная плита длиной 38,2 м; - - рисберма длиной в среднем 60,0 м. Против водослива с секторным затвором имеются две водобойные стенки, а против глубоких отверстий - гасители, расположенные в шахматном порядке.
Здание ГЭС	Створ ГЭС, между водосливной плотиной и левобережной дамбой	Руслового типа. Подводная часть: длина - 107,40 м; ширина - 56,24 м; высота до температурного шва - 18,0 м; высота без верхнего строения - 28,93 м. Полная длина надводной части - 129,4 м. Установлено 4 гидроагрегата: - гидроагрегаты ГА-1 и ГА-2: турбины типа ПЛ 20/811-В-742, расчетный напор - 10,5 м; номинальная мощность - 27,5 МВт; - гидроагрегаты ГА-3 и ГА-4: турбина типа ПЛ 90-ВБ-740; расчетный напор - 11,0 м; номинальная мощность - 22,0 МВт. Суммарная максимальная пропускная способность: - при НПУ - 1160 м 3/с; при ФПУ - 1280 м 3/с. Конструкция крепления нижнего бьефа: за отсасывающими трубами русло реки укреплено бетонным массивным упором. Непосредственно за упором располагается рисберма, которая имеет неправильную форму, обусловленную производством работ. Со стороны верхнего бьефа к зданию ГЭС и ряжевой раздельной стенке шлюза примыкает ледозащитная стенка длиной по наружной грани 348,86 м, с отметкой верха 19,24 м.
Нижне-Свирский шлюз	Створ ГЭС, у левого берега,между дамбой-островком и левобережной дамбой	Однониточный однокамерный судоходный шлюз, железобетонный, со стенкой падения. Система питания шлюза - распределительная. Основные параметры судоходной камеры шлюза: - габаритные размеры: длина - 200 м, ширина - 21,5 м; - полезные габариты: длина - 198 м, ширина - 21,5 м; - высота стенок - 19,61 м; - проектная отметка верха - 18,58 м; - объем - 59 тыс.м 3; - объем сливной призмы при НПУ - 52 тыс.м 3; - объем воды на шлюзование - 52 тыс.м 3; - глубины: на пороге верхней головы при НПУ - 7,0 м,на пороге нижней головы при НПУ - 8,0 м. Максимальный расчетный напор на шлюз - 13,39 м,напор при НПУ - 10,98 м. В состав механического оборудования шлюза входит поворотный с металлическим пролетным строением автодорожный мост.
Левобережная дамба	Створ ГЭС, между судопропускным шлюзом и левым берегом	Насыпная однородная, выполнена из песчаной отсыпки с суглинистым ядром. На отметке 19,00 м по широкой берме проходит автомобильная дорога. Основные параметры дамбы: - отметка гребня 20,09 м; - длина 310,0 м; - максимальная высота 7,24 м; - максимальная ширина по основанию 41,0 м; - ширина по гребню 10,0 м.
Водозаборные сооружения, насосные станции, другие сооружения и устройства, в том числе не входящие в состав гидроузла Нижне-Свирской ГЭС, оказывающие влияние на режим использования водных ресурсов водохранилища или накладывающие определенные ограничения на режим регулирования уровней воды в водохранилище, в составе гидроузла и на акватории водохранилища отсутствуют.

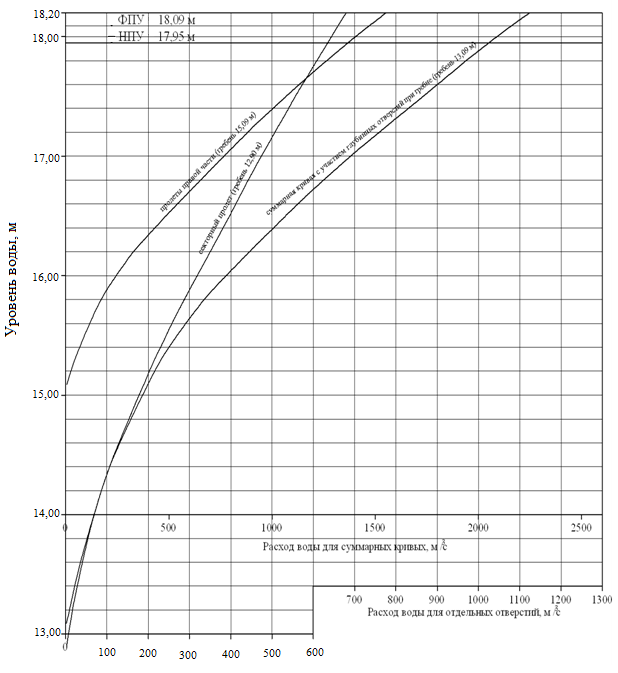

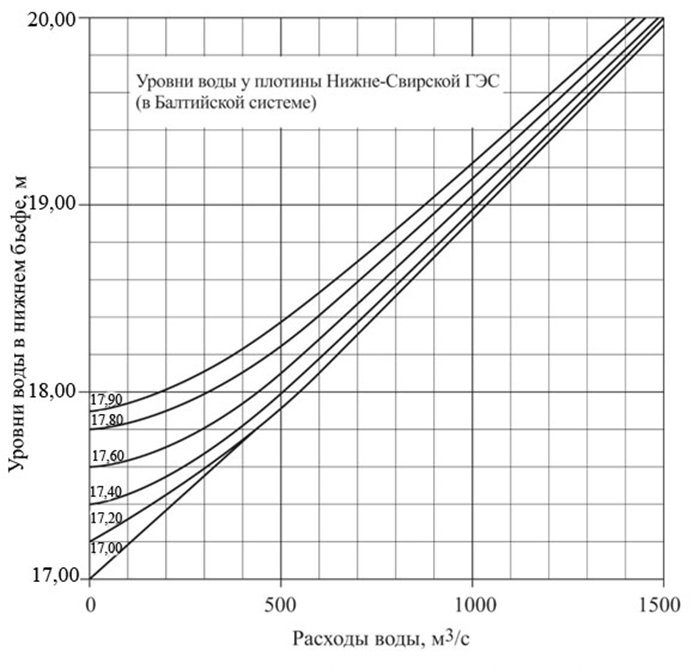

Характеристики пропускной способности водосливных (водосбросных) отверстий плотины гидроузла Нижне-Свирского водохранилища приведены в приложении N 4 к настоящим Правилам.

Эксплуатационная характеристика гидротурбины Нижне-Свирской ГЭС и расходно-мощностные характеристики гидроагрегата Нижне-Свирской ГЭС (расход воды через гидроагрегат Нижне-Свирской ГЭС в зависимости от напора и нагрузки) приведены в приложении N 5 к настоящим Правилам.

16.2. Сброс воды через водосливную плотину производится:

- в случаях больших расходов притока, превышающих пропускную способность агрегатов ГЭС, при невозможности повышения уровней в водохранилище и увеличения нагрузки станции;

- при аварийной остановке станции;

- в случае необходимости экстренного снижения уровня верхнего бьефа.

Сброс производится только с разрешения главного инженера или директора Каскада Ладожских ГЭС филиала "Невский" ПАО "ТГК-1", которых начальник смены Нижне-Свирской ГЭС своевременно ставит в известность о необходимости сброса.

При маневрировании затворами водосливной плотины следует соблюдать следующие условия и ограничения:

- запрещается полностью открывать секторный затвор при отметке нижнего бьефа меньше 7,85 м. В связи с конструкцией уплотнения секторного затвора, последний открывать только до 4 м;

- нормальный сброс воды в пролетах глубоких отверстий осуществляется переливом через щит (при опускании щита вниз) за исключением 3-го пролета,где нормальным сбросом воды является перелив через шандорную стенку при поднятом щите. Щиты глубоких отверстий не являются оперативными щитами и используются только в случаях аварийной необходимости или для снижения горизонта верхнего бьефа гидроузла Нижне-Свирского водохранилища для производства ремонтных работ. Они могут быть открыты с разрешения главного инженера и директора;

- не следует допускать полного открытия щитов глубоких отверстий при горизонте нижнего бьефа гидроузла меньше 8,85 м;

- подъем шандор глубоких отверстий возможен лишь при снижении горизонтов верхнего бьефа до отметки 15,85-16,10 м. Подъем шандор производится двумя спаренными кранами;

- шандорную стенку 3-го пролета глубоких отверстий можно разобрать только после демонтажа щита;

- через глубокие отверстия без разборки шандорной стенки разрешается сброс слабого мелкого льда и отдельных льдин;

- истечение из-под щитов отверстий высокого гребня допускать не рекомендуется;

- во избежание ударов льда, щиты отверстий высокого гребня должны подниматься над уровнем воды не менее чем на 1,5 м;

- при необходимости сброса воды через плотину, второй щит отверстий высокого гребня должен быть застроплен на гак крана;

- сброс воды через плотину начинается с открытия секторного затвора на 2,5 м, что соответствует сбросному расходу 223 м3/с. По достижении этого открытия секторного затвора поднимаются щиты отверстий высокого гребня,а в секторном в дальнейшем ведется точная регулировка уровня верхнего бьефа гидроузла;

- щиты отверстий высокого гребня поднимаются в следующем порядке: второй, третий, первый, четвертый;

- поднятый щит отверстия высокого гребня ставится на подвески;

- четыре щита отверстий высокого гребня и секторный затвор могут пропускать сбросной расход 1328 м3/с при отметке НПУ;

- щиты глубоких отверстий открываются полностью только при горизонте нижнего бьефа гидроузла больше 8,85 м. В случае необходимости сброса воды при наличии низкой отметки нижнего бьефа открываются параллельно все три щита глубоких отверстий на 1,5-2 м для наполнения нижнего бьефа гидроузла водохранилища. После повышения горизонта нижнего бьефа до отметки 8,85 м щиты глубоких отверстий открываются полностью.

Закрытие затвора плотины ведется в обратном порядке.

16.3. Нижне-Свирский шлюз работает в соответствии с "Правилами пропуска судов через шлюзы внутренних водных путей", утвержденными приказом Минтранса России от 3 марта 2014 г. N 58*(3).

Пропуск пассажирских судов, работающих по расписанию, осуществляется согласно расписанию их движения. Остальные суда пропускаются в порядке очереди их подхода к шлюзу. Руководство и организация пропуска судов через шлюз осуществляется диспетчерской службой Свирского района гидросооружений и судоходства ФБУ "Администрация "Волго-Балт".

Ограничения по использованию шлюза:

- минимальный навигационный уровень: верхнего бьефа гидроузла Нижне-Свирского водохранилища - 17,25 м, нижнего бьефа - 4,70 м.

V. Основные параметры водохранилищ

17. Характерные (нормативные) уровни воды в Верхне-Свирском водохранилище:

Наименование параметра	Единица измерения	Значение параметра
Наименование параметра	Единица измерения	у плотины гидроузла водохранилища	в озерной части водохранилища (Онежское озеро)
Нормальный подпорный уровень (далее - НПУ)	м	33,30	33,30
Уровень мертвого объема (далее - УМО)	м	29,80	32,00
Форсированный подпорный уровень (далее - ФПУ)	м	33,80	34,30
Минимальный навигационный уровень (далее - МНУ)	м	31,45	32,90

18. Топографические характеристики Верхне-Свирского водохранилища:

Наименование параметра	Единица измерения	Значение параметра
		всего по водохра-нилищу	в том числе:
		всего по водохра-нилищу	речная часть	озерная часть (Онежское озеро)
Площадь зеркала водохранилища при НПУ	км 2	9950	230	9720
Площадь зеркала водохранилища при УМО	км 2	9778	58	9720
Полная статическая емкость водохранилища при НПУ, полный объем	млн м 3	260 562	712	259 850
Полная статическая емкость водохранилища при УМО, мертвый объем	млн м 3	247 406	166	247 240
Полезный объем водохранилища при НПУ	млн м 3	13 156	546	12 610
Полный форсированный объем водохранилища, полная статическая емкость водохранилища при ФПУ	млн м 3	265 422	848	264 574
Объем форсировки водохранилища, статическая емкость водохранилища между отметками ФПУ и НПУ	млн м 3	4 860	136	4 724
Объем навигационной сработки водохранилища, статическая емкость водохранилища между отметками НПУ и МНУ	млн м 3	7 054	0,36	7 018
Объем судоходной призмы водохранилища, статическая емкость водохранилища между отметками МНУ и УМО	млн м 3	6 102	186	5 916

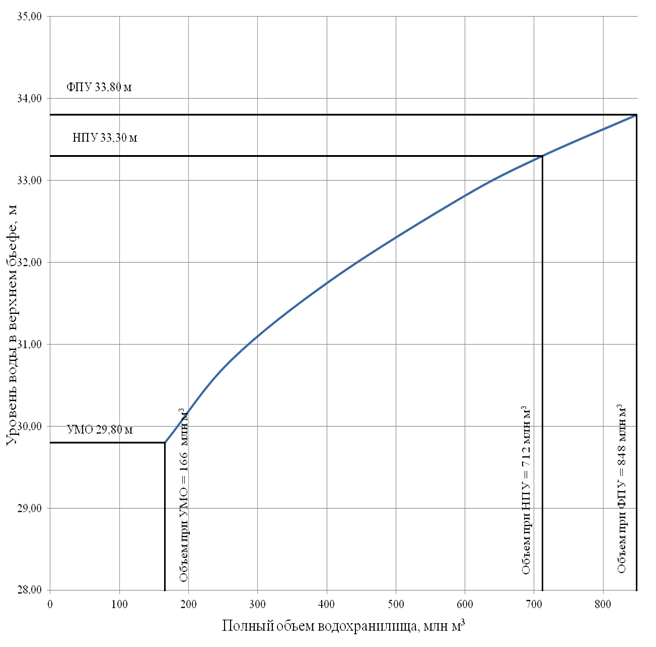

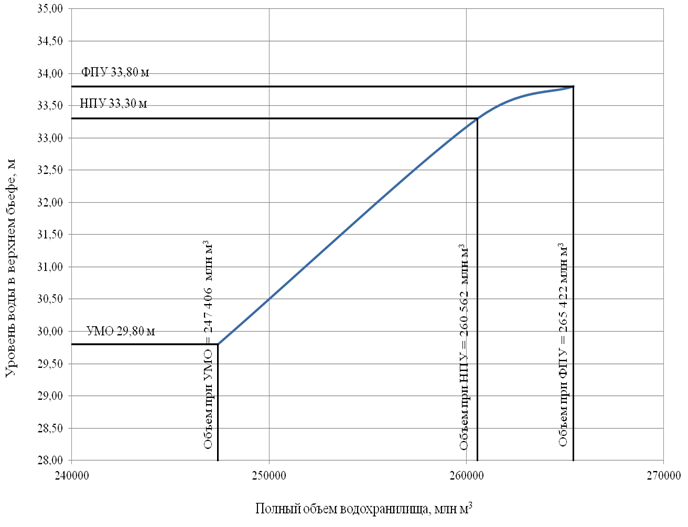

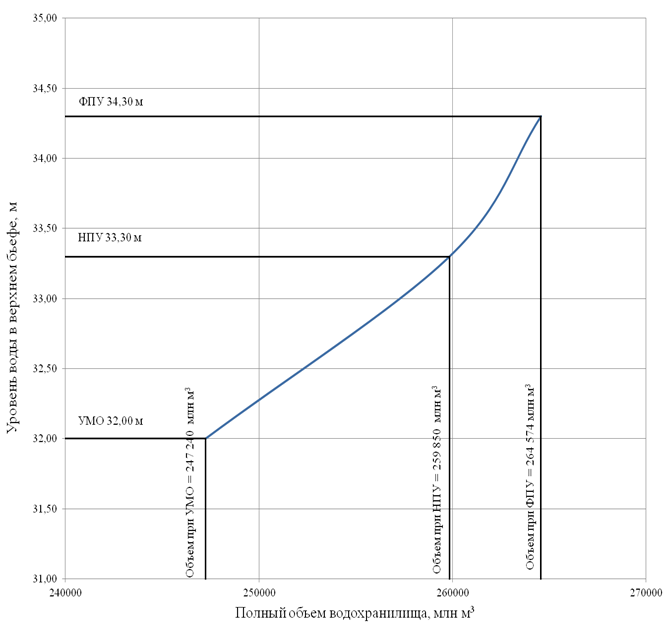

Статические кривые зависимости объемов воды Верхне-Свирского водохранилища от уровней воды приведены в приложении N 6 к настоящим Правилам.

19. Состав и максимальная пропускная способность водопропускных сооружений гидроузла Верхне-Свирского водохранилища:

Наименование сооружения, оборудования	Количество водопропускных отверстий	Пропускная способность, м 3/с
		при НПУ		при ФПУ
		единичная	общая	единичная	общая
Гидроагрегаты ГЭС	4	370	1480	408	1632
Водосливная плотина	3	400	1200	540	1620
Всего:			2680		3252

Сооружения Верхне-Свирского шлюза в пропуске паводка не участвуют.

Допустимый максимальный (расчетный) расход воды в нижнем бьефе гидроузла Верхне-Свирского водохранилища при пропуске половодья:

- расчетной вероятностью превышения 1 % (основной случай) - 2876 м3/с;

- расчетной вероятностью превышения 0,1 % (поверочный случай) - 3200 м3/с.

20. Характерные расходы воды в нижнем бьефе гидроузла Верхне-Свирского водохранилища:

Наименование параметра	Единица измерения	Значение параметра
Расчетный средний многолетний расход	м 3/с	612

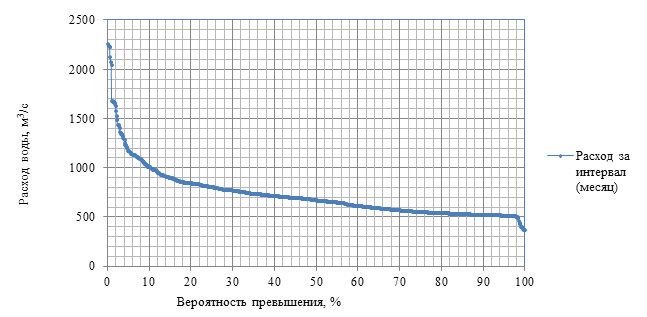

Расчетный среднемесячный расход 95% обеспеченности (по многолетнему ряду)	м 3/с	504
Расчетный максимальный среднедекадный расход	м 3/с	2395
Расчетный навигационный среднесуточный расход воды обеспеченностью 90 % (по бесперебойным годам) (расход на шлюзование)	м 3/с	3,60
Минимальный среднесуточный расход воды	м 3/с	100
Базовый (минимальный внутрисуточный) расход с учетом фактической гидрологической обстановки и при соблюдении настоящих Правил	м 3/с	0
Максимальный по условиям незатопления в нижнем бьефе	м 3/с	Требования не установлены

21. Расчетные уровни воды в нижнем бьефе гидроузла Верхне-Свирского водохранилища:

Наименование параметра	Единица измерения	Значение параметра
Уровень воды при среднемноголетнем расходе воды (с учетом наличия подпора от гидроузла Нижне-Свирского водохранилища при отметке НПУ этого водохранилища 17,95 м)	м	18,70
Уровень воды при среднемесячном расходе воды 95 % обеспеченности (с учетом наличия подпора от гидроузла Нижне-Свирского водохранилища)	м	18,10
Уровень воды при минимальном среднесуточном расходе воды	м	17,35
Уровень воды при навигационном среднесуточном расходе обеспеченностью 90 %	м	18,55

Нижний бьеф гидроузла Верхне-Свирского водохранилища находится в подпоре от гидроузла Нижне-Свирского водохранилища. Зависимость уровней воды в нижнем бьефе гидроузла Верхне-Свирского водохранилища от расходов воды при различных отметках уровней воды у плотины гидроузла Нижне-Свирского водохранилища приведена в приложении N 7 к настоящим Правилам.

22. Основные показатели использования водных ресурсов Верхне-Свирского водохранилища.

Водные ресурсы Верхне-Свирского водохранилища используются в целях судоходства, энергетики и рыбохозяйственного использования.

22.1. Использование водных ресурсов Верхне-Свирского водохранилища для производства электрической энергии осуществляет ПАО "ТГК-1". Регулирование режимов наполнения и сработки водохранилища осуществляется Каскадом Ладожских ГЭС филиала "Невский" ПАО "ТГК-1".

Основные параметры Верхне-Свирской ГЭС (ГЭС-12):

Наименование параметра	Единица измерения	Значение параметра
Количество агрегатов	шт.	4
Номинальная мощность одного агрегата	МВт	40,0
Установленная мощность ГЭС	МВт	160

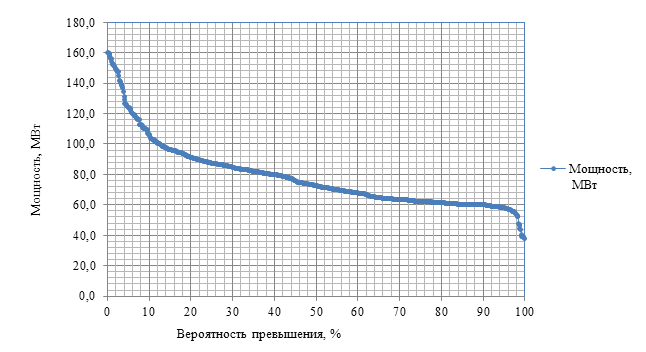

Рабочая (располагаемая) мощность ГЭС (на 2023 г.): - с июня по октябрь - с ноября по май	МВт МВт	140 120
Гарантированная мощность обеспеченностью 90 %: - летняя - зимняя	МВт МВт	60 46
- Зимняя среднемесячная мощность обеспеченностью 90 % (по бесперебойным годам)	МВт	59

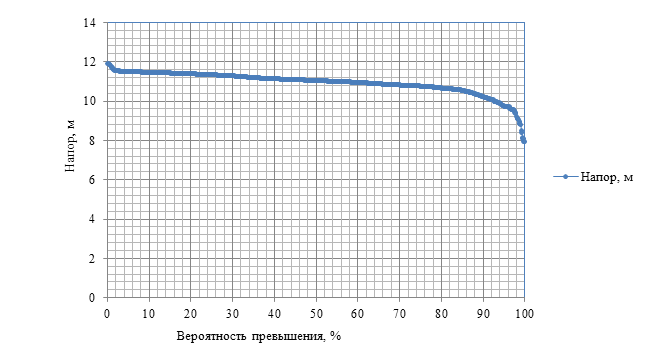

- Напоры (нетто): - - расчетный по мощности - - максимальный - - минимальный - - среднемноголетний зимний - - среднемноголетний летний	м м м м м	14,0 17,0 11,0 13,99 14,00

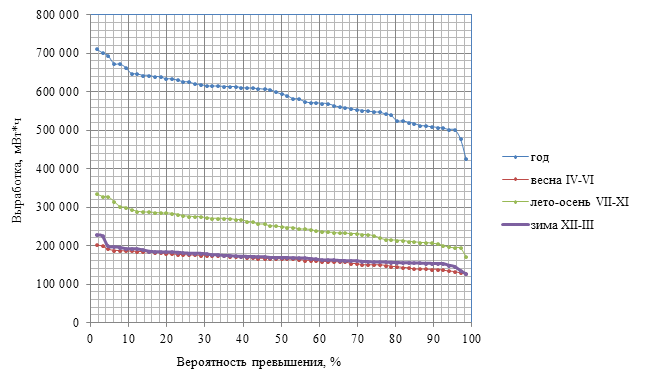

Среднегодовая выработка электроэнергии (1952/53-2021/22 гг.)	тыс. МВт*ч	687,8
Максимальная годовая выработка электроэнергии (1962/63 г.)	тыс. МВт*ч	929,5

22.2. Использование водных ресурсов водохранилища в целях судоходства осуществляет ФБУ "Администрация "Волго-Балт".

Навигационный период с учетом фактической гидрологической обстановки открывается в среднем в третьей декаде апреля и продолжается до второй-третьей декады ноября.

Основные параметры водопользования за 2021 г.:

- дата открытия навигации - 27 апреля;

- дата закрытия навигации - 18 ноября;

- продолжительность навигации - 206 дней;

- количество шлюзований - 3256;

- пропущено судов - 4795;

- пропущено тоннажа - 11834,58 тыс. т, в том числе грузовой - 9587,8 тыс. т.

22.3. В нижнем бьефе гидроузла Верхне-Свирского водохранилища нерестилища ценных пород рыб отсутствуют. Нижний бьеф Верхне-Свирской ГЭС является верхним бьефом Нижне-Свирского водохранилища. В составе гидроузлов Верхне-Свирского и Нижне-Свирского водохранилищ отсутствуют рыбоходные и рыбопропускные гидротехнические сооружения.

На момент разработки настоящих Правил в верхнем бьефе гидроузла Верхне-Свирского водохранилища расположены рыбоводные участки для осуществления индустриальной аквакультуры (рыбоводство):

Муниципальное образование	Местоположение рыбоводного участка	Сведения о границах рыбоводного участка	Вид водопользования
Подпорожский район	Река Свирь, участок в районе п. Вознесенье	61°02?39" с.ш., 35°26?40" в.д. 61°02?38" с.ш., 35°26?38" в.д. 61°02?38" с.ш., 35°26?40" в.д. 61°02?37" с.ш., 35°26?47" в.д. 61°02?36" с.ш., 35°26?46" в.д. 61°02?34" с.ш., 35°26?46" в.д. 61°02?34" с.ш., 35°26?47" в.д. 61°02?34" с.ш., 35°26?48" в.д.	совместное
Подпорожский район	Река Свирь (Колкоостров)	61°03?03" с.ш., 35°20?22" в.д. 61°02?59" с.ш., 35°19?33" в.д. 61°03?03" с.ш., 35°19?48" в.д.	совместное
Подпорожский район	Река Свирь (Вязостров)	61°01?30" с.ш., 35°10?44" в.д. 61°01?19" с.ш., 35°10?34" в.д. 61°01?39" с.ш., 35°09?33" в.д. 61°02?00" с.ш., 35°09?16" в.д. 61°02?08" с.ш., 35°09?32" в.д. 61°01?57" с.ш., 35°10?06" в.д. 61°01?53" с.ш., 35°09?54" в.д. 61°01?47" с.ш., 35°09?57" в.д.	совместное
Подпорожский район	Река Свирь (Вознесенское городское поселение)	61°00?44" с.ш., 35°09?52" в.д. 61°00?34" с.ш., 35°10?04" в.д. 61°00?46" с.ш., 35°11?18" в.д. 61°00?48" с.ш., 35°12?32" в.д. 61°01?08" с.ш., 35°10?54" в.д.	совместное
Подпорожский район	Река Свирь (верхний бьеф гидроузла Верхне-Свирского водохранилища)	60°55?26" с.ш., 34°12?11" в.д. 60°55?19" с.ш., 34°12?11" в.д. 60°55?19" с.ш., 34°12?37" в.д. 60°55?27" с.ш., 34°12?37" в.д.	совместное

Сведения об объемах улова отсутствуют.

23. Среднемноголетний укрупненный водный баланс Верхне-Свирского водохранилища за 1956/57 - 2020/21 гг.:

Статья баланса	Единица измерения	Значение параметра
1. Приходные статьи
1.1. Приток в водохранилище	км 3	19,40
1.2. Осадки на зеркало водохранилища	км 3	6,28
2. Расходные статьи
2.1. Безвозвратные отъемы воды из водохранилища	км 3	0,014
2.2. Потери воды на испарение с поверхности водохранилища	км 3	4,16
2.3. Поступление воды в нижний бьеф, в том числе:	км 3	21,51
- потери на фильтрацию	км 3	0,026
- сброс через турбины ГЭС	км 3	21,04
- сброс через водосливную плотину (холостые сбросы)	км 3	0,16
- подача воды через судоходные шлюзы	км 3	0,28
3. Неучтенные статьи водного баланса	км 3	-0,03
Коэффициент использования стока	-	0,98

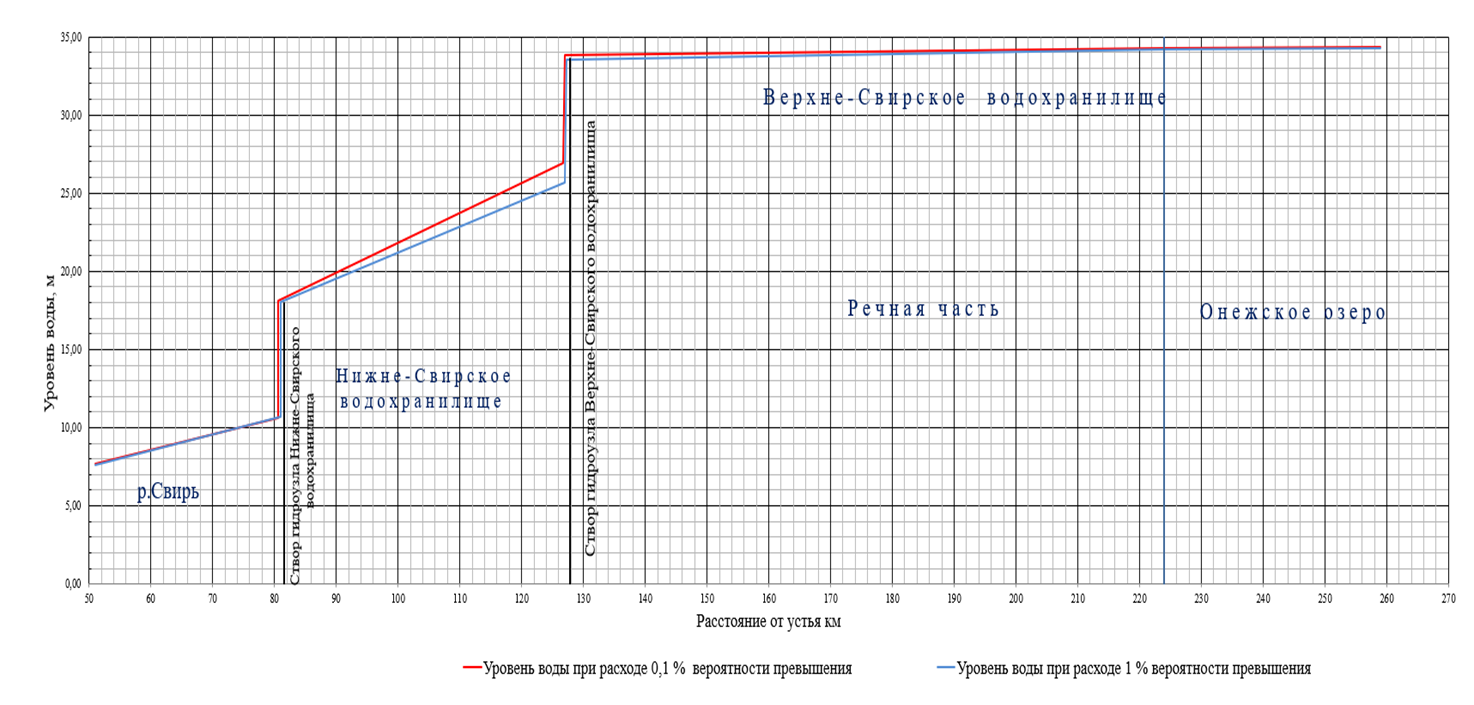

24. Характеристики максимальных расходов и уровней воды в верхнем и нижнем бьефах гидроузла Верхне-Свирского водохранилища при пропуске половодий и паводков расчетных обеспеченностей:

Вероятность превышения	Максимальный среднесуточный расход воды, м 3/с		Максимальный уровень воды, м
Вероятность превышения	в верхнем бьефе	в нижнем бьефе	в верхнем бьефе	в нижнем бьефе
0,1 %	7670	3072	33,80	26,89
1,0 %	6600	2933	33,50	25,70

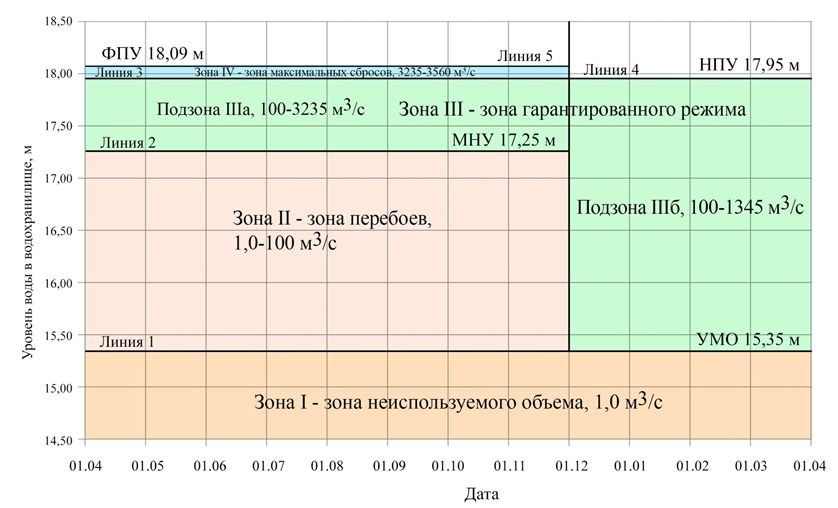

25. Характерные (нормативные) уровни воды в Нижне-Свирском водохранилище:

Наименование параметра	Единица измерения	Значение параметра
НПУ	м	17,95
УМО	м	15,35
ФПУ	м	18,09
МНУ	м	17,25

26. Топографические характеристики Нижне-Свирского водохранилища:

Наименование параметра	Единица измерения	Значение параметра
Площадь зеркала водохранилища при НПУ	км 2	24,3
Площадь зеркала водохранилища при УМО	км 2	21,6
Полная статическая емкость водохранилища при НПУ, полный объем	млн м 3	119
Полная статическая емкость водохранилища при УМО, мертвый объем	млн м 3	64,8
Полезный объем водохранилища при НПУ	млн м 3	54,2
Полный форсированный объем водохранилища, полная статическая емкость водохранилища при ФПУ	млн м 3	122
Объем форсировки водохранилища, статическая емкость водохранилища между отметками ФПУ и НПУ	млн м 3	3,0
Объем навигационной сработки водохранилища, статическая емкость водохранилища между отметками НПУ и МНУ	млн м 3	14,6
Объем судоходной призмы водохранилища, статическая емкость водохранилища между отметками МНУ и УМО	млн м 3	39,6

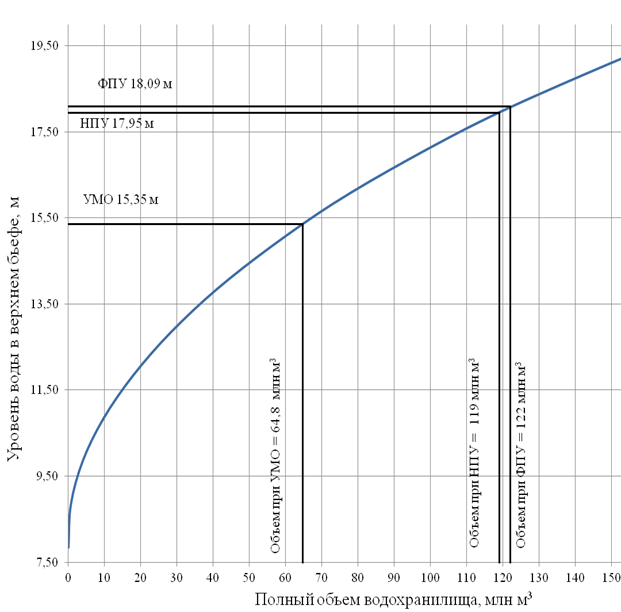

Статическая кривая зависимости объемов воды в Нижне-Свирском водохранилище от уровней воды приведена в приложении N 8 к настоящим Правилам.

27. Состав и максимальная пропускная способность водопропускных сооружений Нижне-Свирского водохранилища:

Наименование сооружения, оборудования	Количество отверстий	Пропускная способность, м 3/с
		при НПУ		при ФПУ
		единичная	общая	единичная	общая
1. Гидроагрегаты ГЭС	4	290	1160	320	1280
2. Водосливная плотина, в том числе:			2075		2190
- водослив с секторным затвором		640	640	670	670
- отверстия высокого гребня	4	172	688	186,5	746
- глубокие отверстия	3	249	747	258	774
3. Нижне-Свирский шлюз	1	-	-	90	90
Всего:			3235		3560

Допустимый максимальный (расчетный) расход воды в нижнем бьефе гидроузла Нижне-Свирского водохранилища при пропуске половодья:

- расчетной вероятностью превышения 1 % (основной случай) - 3285 м3/с;

- расчетной вероятностью превышения 0,1 % (поверочный) - 3377 м3/с.

28. Характерные расходы воды в нижнем бьефе Нижне-Свирской ГЭС:

Наименование параметра	Единица измерения	Значение параметра
Расчетный средний многолетний расход	м 3/с	732

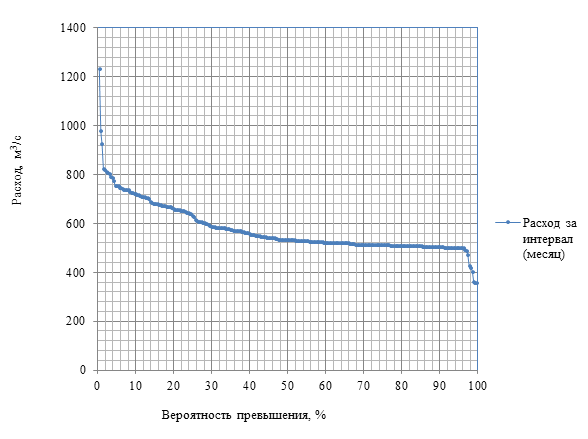

Расчетный среднемесячный расход 95 % обеспеченности (по многолетнему ряду)	м 3/с	518
Расчетный максимальный среднедекадный расход	м 3/с	2772
Расчетный навигационный среднесуточный расход воды обеспеченностью 90 % (по бесперебойным годам) (расход на шлюзование)	м 3/с	2,00
Минимальный среднесуточный расход воды	м 3/с	100
Базовый (минимальный внутрисуточный) расход (в навигационный период при уровнях Ладожского озера по водомерному посту Свирица равных или выше 4,70 м)	м 3/с	0
Максимальный по условиям незатопления в нижнем бьефе	Требования отсутствуют

При более низких уровнях Ладожского озера в навигационный период уровень воды в нижнем бьефе поддерживается на отметке 4,70 м путем базисного попуска через ГЭС с расходом, величина которого определяется в зависимости уровней воды в нижнем бьефе гидроузла Нижне-Свирского водохранилища от расходов воды при различных отметках уровня воды Ладожского озера, приведенной в приложении N 9 настоящих Правил.

29. Расчетные уровни воды в нижнем бьефе Нижне-Свирской ГЭС:

Наименование параметра	Единица измерения	Значение параметра
Уровень воды при среднемноголетнем расходе воды (с учетом подпора от Ладожского озера при отметке озера 4,85 м)	м	6,60
Уровень воды при среднемесячном расходе воды 95% обеспеченности (с учетом подпора от Ладожского озера при отметке озера 4,85 м)	м	6,10
Уровень воды при минимальном среднесуточном (базовом) расходе воды в нижнем бьефе (с учетом подпора от Ладожского озера при отметке озера 4,85 м)	м	5,07
Уровень воды при навигационном среднесуточном расходе обеспеченностью 90 %	м	6,69

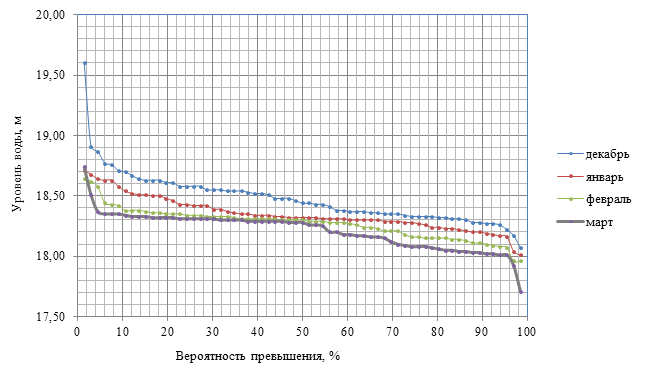

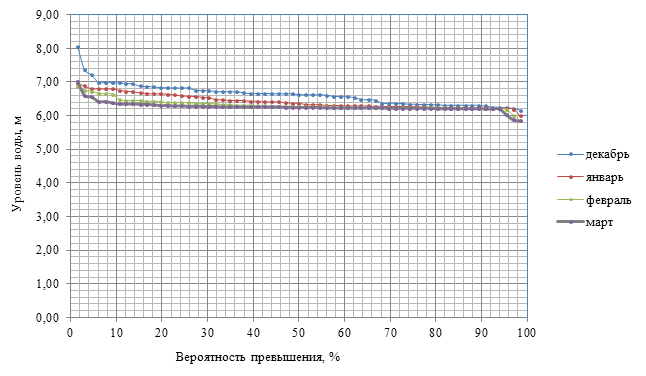

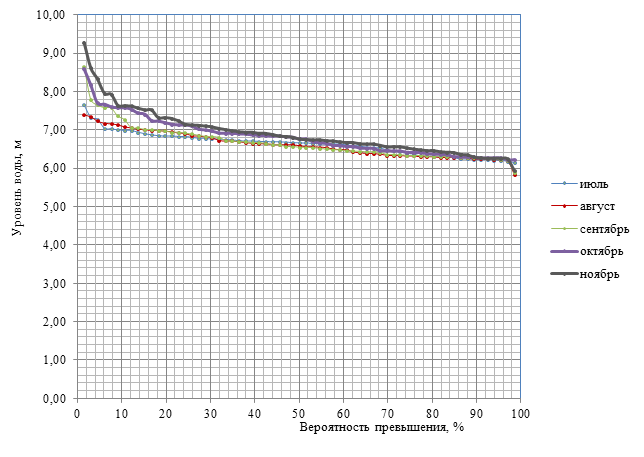

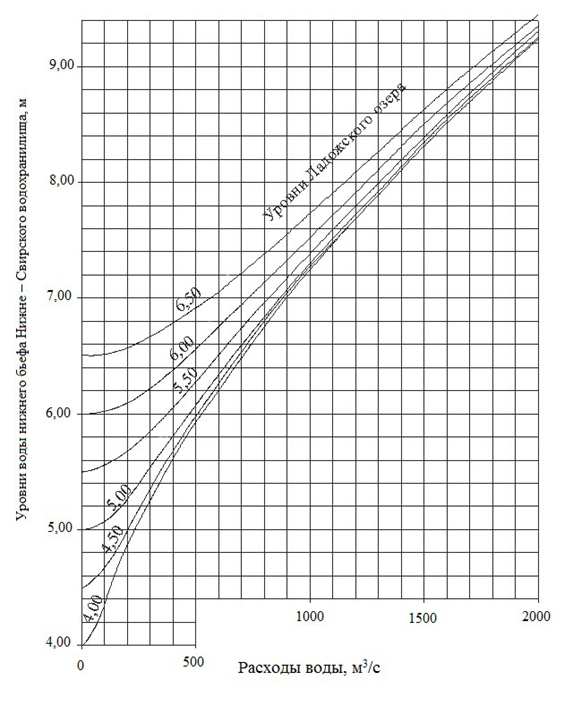

Зависимость уровней воды в нижнем бьефе гидроузла Нижне-Свирского водохранилища от расходов воды при различных отметках уровня воды Ладожского озера (на водомерном посту Свирица) приведены в приложении N 9 к настоящим Правилам.

30. Основные показатели использования водных ресурсов Нижне-Свирского водохранилища.

Водные ресурсы Нижне-Свирского водохранилища используются для судоходства, выработки электрической энергии и аквакультуры (рыбоводства).

30.1. Использование водных ресурсов Нижне-Свирского водохранилища для производства электрической энергии осуществляет ПАО "ТГК-1". Регулирование режимов наполнения и сработки водохранилища осуществляется Каскадом Ладожских ГЭС филиала "Невский" ПАО "ТГК-1".

Основные параметры Нижне-Свирской ГЭС (ГЭС-9):

Наименование параметра	Единица измерения	Значение параметра
Количество гидроагрегатов	шт.	4
Номинальная мощность одного гидроагрегата:
- ГА-1 (турбина типа ПЛ 20/811-В-742)	МВт	27,5
- ГА-2 (турбина типа ПЛ 20/811-В-742)	МВт	27,5
- ГА-3 (турбина типа ПЛ 90-ВБ-740)	МВт	22,0
- ГА-4 (турбина типа ПЛ 90-ВБ-740)	МВт	22,0
Установленная мощность ГЭС	МВт	109
Рабочая (располагаемая) мощность ГЭС (на 2023 г.): - с июня по октябрь - с ноября по май	МВт МВт	93 90
Гарантированная мощность обеспеченностью 90 %: - летняя - зимняя	МВт МВт	50 39
Зимняя среднемесячная мощность обеспеченностью 90 % (по бесперебойным годам)	МВт	52

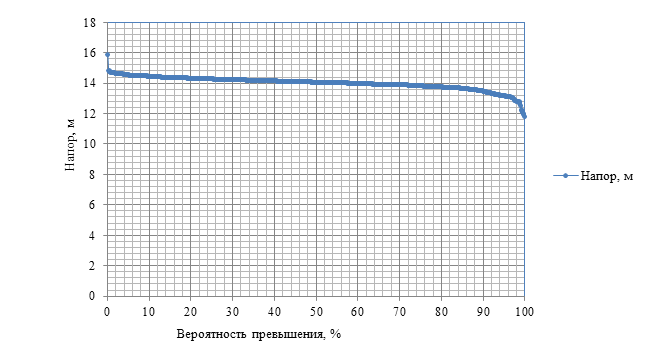

Напоры (нетто): - расчетный по мощности - максимальный - минимальный - среднемноголетний зимний - среднемноголетний летний	м м м м м	11,0 12,5 8,0 11,1 10,82
Среднегодовая выработка электроэнергии (1956/57-2020/21 гг.)	МВт*час	586
Максимальная годовая выработка электроэнергии (2009 г.)	МВт*час	701,5

30.2. Использование водных ресурсов водохранилища в целях судоходства осуществляет ФБУ "Администрация "Волго-Балт".

Основные параметры водопользования за 2021 г.:

- дата открытия навигации - 21 апреля;

- дата закрытия навигации - 24 ноября;

- продолжительность навигации - 218 дней;

- количество шлюзований - 3740;

- пропущено судов - 4758;

- пропущено тоннажа - 12118,03 тыс. т., в том числе грузовой - 9660,82 тыс. т.

30.3. Сведения о расположении нерестилищ ценных промысловых рыб в нижнем бьефе гидроузла Нижне-Свирского водохранилища отсутствуют.

В составе гидроузла Нижне-Свирского водохранилища отсутствуют рыбоходные и рыбопропускные гидротехнические сооружения.

В верхнем и нижнем бьефе гидроузла Нижне-Свирского водохранилища расположены рыбоводные участки для осуществления индустриальной аквакультуры (рыбоводство):

Муниципальное образование	Местоположение рыбоводного участка	Сведения о границах рыбоводного участка	Вид водопользования
Подпорожский район	Река Свирь (верхний бьеф Нижне-Свирской ГЭС)	60°48?59" с.ш., 33°41?48" в.д. 60°49?06" с.ш., 33°42?10" в.д. 60°48?50" с.ш., 33°42?43" в.д. 60°48?37" с.ш., 33°42?31" в.д.	совместное
Подпорожский район	Река Свирь (5 км выше по течению от поселка Свирьстрой Лодейнопольского района)	60°51?03" с.ш., 33°45?28" в.д. 60°50?59" с.ш., 33°45?38" в.д. 60°51?05" с.ш., 33°45?46" в.д. 60°51?09" с.ш., 33°45?37" в.д.	совместное
Подпорожский район	Река Свирь (нижний бьеф Нижне-Свирской ГЭС)	60°47?53" с.ш., 33°42?00" в.д. 60°47?54" с.ш., 33°41?49" в.д. 60°48?05" с.ш., 33°41?45" в.д. 60°48?10" с.ш., 33°42?03" в.д.	совместное
Подпорожский район	Река Свирь (остров Конев)	60°39?54" с.ш., 33°18?29" в.д. 60°39?49" с.ш., 33°18?28" в.д. 60°39?35" с.ш., 33°18?18" в.д. 60°39?36" с.ш., 33°18?15" в.д. 60°39?49" с.ш., 33°18?24" в.д. 60°39?54" с.ш., 33°18?24" в.д.	совместное

Сведения об объемах улова отсутствуют.

31. Среднемноголетний укрупненный водный баланс Нижне-Свирского водохранилища за 1956/57-2020/21 гг.:

Статья баланса	Единица измерения	Значение параметра
1. Приходные статьи
1.1. Приток в водохранилище из вышерасположенного Верхне-Свирского водохранилища	км 3	21,48
1.2. Боковой приток воды в водохранилище	км 3	1,62
1.3. Осадки на зеркало водохранилища	км 3	0,015
2. Расходные статьи
2.1. Безвозвратные отъемы воды из водохранилища	км 3	0,012
2.2. Потери воды на испарение с поверхности водохранилища	км 3	0,010
2.3. Поступление воды в нижний бьеф, в том числе:	км 3	23,09
- потери на фильтрацию	км 3	0,032
- сброс через турбины ГЭС	км 3	22,10
- сброс через водосливную плотину (холостые сбросы)	км 3	0,78
- подача воды через судоходные шлюзы	км 3	0,18
3. Неучтенные статьи водного баланса	км 3	0,00
Коэффициент использования стока	-	0,96

32. Характеристики максимальных расходов и уровней воды в верхнем и нижнем бьефах гидроузла Нижне-Свирского водохранилища при пропуске половодий и паводков расчетных обеспеченностей:

Вероятность превышения	Максимальный среднесуточный расход воды, м 3/с		Максимальный уровень воды, м
Вероятность превышения	в верхнем бьефе	в нижнем бьефе	в верхнем бьефе	в нижнем бьефе
0,1 %	3193	3192	18,09	10,63
1,0 %	3214	3193	18,03	10,63

VI. Требования по безопасности в верхнем и нижнем бьефах

33. Требования и ограничения, накладываемые на режим использования водных ресурсов Верхне-Свирского водохранилища в целях непревышения значений допустимых расчетных (проектных) нагрузок, воздействий и их сочетаний на водоподпорные и водопропускные гидротехнические сооружения:

33.1. Предельные отметки наполнения и сработки Верхне-Свирского водохранилища, отнесенные к определенным календарным периодам:

Наименование параметра	Значение параметра, м		Календарный период
Наименование параметра	у плотины гидроузла	в озерной части (Онежское озеро)	Календарный период
НПУ	33,30	33,30	Июнь - сентябрь
УМО	29,80	32,00	Конец зимней межени
ФПУ	33,80	34,30	Весеннее половодье (апрель-июнь)
МНУ в верхнем бьефе	31,45	32,90	Период навигации (апрель - ноябрь)
МНУ в нижнем бьефе	17,50	-	Период навигации (апрель - ноябрь)

33.2. Допустимые продолжительности стояния уровней воды на предельных отметках не установлены.

33.3. Изменение уровней должно производиться постепенно, со скоростью не более 30 сантиметров в час.

33.4. Максимальные допустимые напоры, действующие на водоподпорные и водопропускные сооружения, их гидромеханическое и гидроэнергетическое оборудование:

Наименование сооружения	Максимальный напор, м
Правобережная земляная плотина	17,0
Водосливная плотина	17,0
Здание ГЭС	17,0
Верхне-Свирский шлюз	16,3

Минимально допустимые напоры по условиям работы гидромеханического и гидроэнергетического оборудования не установлены.

33.5. Максимально допустимая отметка уровня воды в нижнем бьефе гидроузла Верхне-Свирского водохранилища при НПУ по условиям работы оборудования ГЭС - 21,10 м.

33.6. Максимальный уровень нижнего бьефа при суточном регулировании в период навигации на время прохождения судов в створе Подпорожского моста по условиям работы Верхне-Свирского шлюза - 19,00 м.

33.7. Ограничения по работе оборудования Верхне-Свирского шлюза приведены в пункте 16.4 настоящих Правил.

33.8. Минимальный уровень нижнего бьефа Верхне-Свирского водохранилища в зимних условиях не должен опускаться ниже отметки 17,30 м.

34. Требования и ограничения, накладываемые на режим использования водных ресурсов Нижне-Свирского водохранилища в целях непревышения значений допустимых расчетных (проектных) нагрузок, воздействий и их сочетаний на водоподпорные и водопропускные гидротехнические сооружения:

34.1. Предельные отметки наполнения и сработки Нижне-Свирского водохранилища, отнесенные к определенным календарным периодам:

Наименование параметра	Значение параметра, м	Календарный период
НПУ	17,95	Июнь-сентябрь
УМО	15,35	Период зимней межени
ФПУ	18,09	Весеннее половодье (апрель-июнь)
МНУ в верхнем бьефе	17,25	Период навигации (апрель - ноябрь)
МНУ в нижнем бьефе	4,70	Период навигации (апрель - ноябрь)

34.2. Допустимые продолжительности стояния уровней воды на предельных отметках не установлены.

34.3. Максимальные допустимые напоры, действующие на водоподпорные и водопропускные сооружения, их гидромеханическое и гидроэнергетическое оборудование:

Наименование сооружения	Максимальный напор, м
Правобережная земляная дамба	5,5
Водосливная плотина	14,3
Турбины ГЭС	13,8
Левобережная земляная дамба	4,9
Нижне-Свирский шлюз	13,39

34.4. Максимально допустимая отметка уровня воды в нижнем бьефе гидроузла Нижне-Свирского водохранилища при НПУ по условиям работы оборудования ГЭС - 11,75 м.

34.5. Ограничения по работе оборудования Нижне-Свирского шлюза приведены в пункте 17.3 настоящих Правил.

35. Требования по максимальным уровням воды у плотины гидроузла, обеспечивающим неподтопление объектов и территорий по длине водохранилища при пропуске максимальных расходов расчетной обеспеченности, отсутствуют.

36. Требования по максимально допустимым интенсивностям сработки водохранилища в зимний период из условия обеспечения сохранности сооружений на берегах водохранилища, устойчивости берегов из-за изменения фильтрационных потоков и ледовых нагрузок на берега и сооружения отсутствуют.

37. Требования по максимально допустимым зарегулированным расходам сброса воды в нижний бьеф гидроузла водохранилища и соответствующие им уровни воды по условиям незатопления и неподтопления населенных пунктов, хозяйственных объектов и территорий отсутствуют.

38. Согласно статье 67.1 Водного кодекса Российской Федерации в границах зон затопления, подтопления запрещается строительство объектов капитального строительства, не обеспеченных сооружениями и (или) методами инженерной защиты территорий и объектов от негативного воздействия вод. Порядок установления, изменения и прекращения существования зон затопления, подтопления установлен Положением о зонах затопления, подтопления, утвержденным постановлением Правительства Российской Федерации от 18 апреля 2014 г. N 360 "О зонах затопления, подтопления".

VII. Водопользование и объемы водопотребления

39. Водные ресурсы Верхне-Свирского и Нижне-Свирского водохранилищ используются для нужд гидроэнергетики, судоходства, рыбного хозяйства.

40. Гидроэнергетика.

Верхне-Свирская ГЭС (ГЭС-12) и Нижне-Свирская ГЭС (ГЭС-9) выполняют следующие функции в Единой энергетической системе России:

- выработка электроэнергии;

- участие в суточном регулировании графиков нагрузки;

- участие в оперативном вторичном регулировании частоты и перетоков мощности;

- регулирование суточного графика уровней напряжения в контрольных пунктах.

Основные показатели водопотребления из Верхне-Свирского и Нижне-Свирского водохранилищ на охлаждение оборудования гидротурбин и генераторов:

Наименование водопользователя	Расстояние от устья р. Свири, км	Категория воды	Показатели водопользования
Наименование водопользователя	Расстояние от устья р. Свири, км	Категория воды	объем, млн м 3	расход, м 3/с
Каскад Ладожских ГЭС, Верхне-Свирская ГЭС (ГЭС-12), г. Подпорожье	127	техническая	14,24	0,45
Каскад Ладожских ГЭС, Нижнее-Свирская ГЭС (ГЭС-9), п. Свирьстрой	81	техническая	11,79	0,37

Забор воды в системы охлаждения осуществляется из верхних бьефов гидроузлов водохранилищ, сброс условно чистых вод из систем охлаждения -в нижние бьефы гидроузлов.

Расходы, обеспечивающие гарантированные среднемесячные мощности ГЭС (при среднемноголетних среднемесячных напорах):

- для Верхне-Свирской ГЭС: летом - 500 м3/с, зимой - 450 м3/с;

- для Нижне-Свирской ГЭС: летом - 520 м3/с, зимой - 380 м3/с.

Величина расчетной обеспеченности водопотребления в целях гидроэнергетики по числу бесперебойных лет составляет:

- для Верхне-Свирской ГЭС - 86 %;

- для Нижне-Свирской ГЭС - 88 %.

Величина расчетной обеспеченности водопотребления в целях гидроэнергетики по числу бесперебойных месяцев составляет:

- для Верхне-Свирской ГЭС - 97 %;

- для Нижне-Свирской ГЭС - 99 %.

В режим регулирования водных ресурсов Верхне-Свирского водохранилища вводится несколько ступеней повышения отдачи водохранилища в условиях высокой водности, предусматривающие увеличение расходов воды через турбины ГЭС относительно расходов, обеспечивающих гарантированную отдачу (до загрузки ГЭС на полную мощность):

- в летний период - от 500 до 1480 м3/с;

- в зимний период - от 450 до 1480 м3/с.

В режим регулирования водных ресурсов Верхне-Свирского водохранилища вводится несколько ступеней снижения отдачи водохранилища в условиях низкой водности, предусматривающие снижение расходов воды через турбины ГЭС относительно расходов, обеспечивающих гарантированную отдачу (до снижения мощности на 10-35 %).

В режим регулирования водных ресурсов Нижне-Свирского водохранилища вводится гарантированная отдача с расходами воды через турбины ГЭС:

- в летний период - от 520 до 1160 м3/с;

- в зимний период - от 380 до 1160 м3/с.

В режим регулирования водных ресурсов Нижне-Свирского водохранилища вводится сниженная, относительно гарантированной, отдача водохранилища на нужды гидроэнергетики в маловодные годы при уровнях верхнего бьефа ниже МНУ (17,25 м), предусматривающая снижение расходов воды через турбины ГЭС относительно расходов, обеспечивающих гарантированную отдачу.

41. Судоходство.

Верхне-Свирское и Нижне-Свирское водохранилища и незарегулированный участок р. Свири в нижнем бьефе гидроузла Нижне-Свирского водохранилища отнесены к внутренним водным путям Российской Федерации федерального значения и составляют участок Волго-Балтийского водного пути от устья р. Вытегры до Ладожского озера.

Использование водных ресурсов Верхне-Свирского и Нижне-Свирского водохранилищ в целях судоходства осуществляется в навигационный период (с апреля по ноябрь) путем обеспечения нормируемых глубин по всей трассе судового хода, как в водохранилищах, так и на незарегулированном участке р. Свири, путем поддержания навигационных уровней не ниже МНУ, указанных в пунктах 34.1 и 35.1 настоящих Правил, и подачи воды на шлюзование при пропуске судов через шлюзы в составе гидроузлов.

Нижний бьеф гидроузла Верхне-Свирского водохранилища находится в подпоре от гидроузла Нижне-Свирского водохранилища, вследствие чего судоходные попуски в нижний бьеф Верхне-Свирского гидроузла не назначаются, поддержание навигационных уровней на участке водного пути между гидроузлами осуществляется путем регулирования сбросных расходов воды через нижерасположенный гидроузел.

Нижний бьеф гидроузла Нижне-Свирского водохранилища находится в подпоре от уровней воды Ладожского озера. Поддержание уровней воды на незарегулированном участке р. Свири в нижнем бьефе Нижне-Свирского водохранилища в навигационный период не ниже МНУ 4,70 м обеспечивается пропуском через гидроузел суммарного сбросного расхода, величина которого составляет не менее величины базисного попуска, определяемого в зависимости от уровня воды в Ладожском озере по посту Свирица:

Характеристика	Единица измерения	Значение характеристики при уровне Ладожского озера
Характеристика	Единица измерения	4,70 м и выше	4,69-4,60	4,59-4,50
Базисный попуск в нижний бьеф Нижне-Свирского гидроузла в навигационный период	м 3/с	0	0,1-50,0	50,1-100

Специальные судоходные попуски в нижний бьеф гидроузла Нижне-Свирского водохранилища могут быть связаны с проводкой по р. Свири судов с большой осадкой. Указанные попуски в каждом конкретном случае ФБУ "Администрация "Волго-Балт" согласовывает не позднее, чем за двое суток,с Филиалом АО "СО ЕЭС" Ленинградское РДУ.

Величина расчетной обеспеченности водопотребления по условиям судоходства при поддержании минимальных навигационных уровней в верхнем бьефе гидроузла Верхне-Свирского водохранилища составляет 95 %,Нижне-Свирского водохранилища - 100 %.

Средние за интервал регулирования (месяц) расходы воды на шлюзование через Верхне-Свирский шлюз составляют от 0,08 до 18 м3/с, через Нижне-Свирский шлюз - от 0,6 до 12,3 м3/с.

Величина расчетной обеспеченности водопотребления на шлюзование через гидроузлы составляет 100%.

42. Величина санитарного попуска в нижних бьефах гидроузлов Верхне-Свирского и Нижне-Свирского водохранилищ назначается равной 100 м3/с в течение всего года.

Величина расчетной обеспеченности санитарных попусков по числу бесперебойных лет составляет 100 %.

43. Рыбное хозяйство.

В составе гидроузлов Верхне-Свирской и Нижне-Свирской ГЭС отсутствуют рыбоходные и рыбопропускные гидротехнические сооружения. Рыбохозяйственные попуски в нижние бьефы гидроузлов Верхне-Свирского и Нижне-Свирского водохранилищ не установлены.

На акваториях Верхне-Свирского и Нижне-Свирского водохранилищ расположены рыбоводные участки для осуществления индустриальной аквакультуры (рыбоводство), в связи с чем должен быть обеспечен стабильный, благоприятный для ведения рыбного промысла уровень воды в водохранилищах. Изменение уровня должно производиться постепенно и плавно со скоростью не более 30 сантиметров в час.

VIII. Порядок регулирования режима функционирования водохранилищ

44. Режим использования водных ресурсов Верхне-Свирского водохранилища.

44.1. Режим использования водных ресурсов Верхне-Свирского водохранилища назначается исходя из отметок уровня воды у плотины гидроузла в соответствии с диспетчерским графиком работы Верхне-Свирского водохранилища, приведенным в приложении N 10 к настоящим Правилам.

Полезная емкость Верхне-Свирского водохранилища позволяет осуществлять многолетнее регулирование стока р.Свири в ее верхнем течении.

Зависимость расходов в створе гидроузла Верхне-Свирского водохранилища от уровней воды Онежского озера при различных уровнях у плотины гидроузла Верхне-Свирского водохранилища приведена в приложении N 11 к настоящим Правилам.

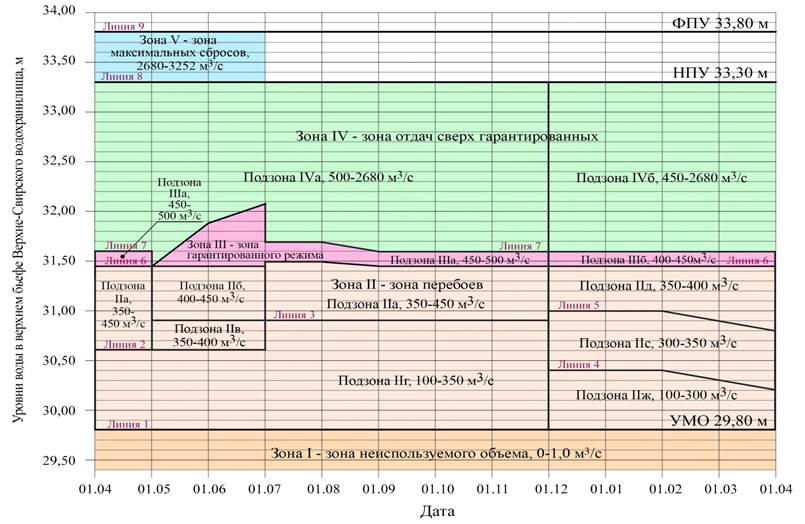

44.2. Поле диспетчерского графика, построенного в координатах отметок уровней воды у плотины гидроузла Верхне-Свирского водохранилища и времени, разбито на пять зон:

44.2.1. Зона I - зона неиспользуемого объема, расположена ниже УМО.

В указанной зоне работа ГЭС останавливается, расход воды в нижний бьеф за счет фильтрации составляет от 0 до 1,0 м3/с.

44.2.2. Зона II - зона перебоев или сниженной, относительно гарантированной, отдачи водохранилища (под отдачей Верхне-Свирского водохранилища понимаются суммарные расходы воды, подаваемые водопользователям), разделена на пять подзон:

- подзона IIа - подзона сниженной на 10 % отдачи относительно гарантированной, сбросной расход в нижний бьеф в период навигации (апрель, июль - ноябрь) назначается в диапазоне 350-450 м3/с;

- подзона IIб - подзона сниженной на 10 % отдачи относительно гарантированной, сбросной расход в нижний бьеф в период навигации (май-июнь) назначается в диапазоне 400-450 м3/с;

- подзона IIв - подзона сниженной на 20 % отдачи относительно гарантированной, сбросной расход в нижний бьеф в период навигации (май-июнь) назначается в диапазоне 350-400 м3/с;

- подзона IIг - подзона сниженной на 30 % отдачи относительно гарантированной, сбросной расход в нижний бьеф в период навигации назначается в диапазоне 100-350 м3/с;

- подзона IIд - подзона сниженной на 11 % отдачи относительно гарантированной, сбросной расход в нижний бьеф в зимний период назначается в диапазоне 350-400 м3/с;

- подзона IIе - подзона сниженной на 22 % отдачи относительно гарантированной, сбросной расход в нижний бьеф в зимний период назначается в диапазоне 300-350 м3/с;

- подзона IIж - подзона сниженной на 33 % отдачи относительно гарантированной, сбросной расход в нижний бьеф в зимний период назначается в диапазоне 100-300 м3/с.

44.2.3. Зона III - зона гарантированного режима, разделена на три подзоны:

- подзона IIIа - подзона гарантированной отдачи водохранилища, сбросной расход в нижний бьеф назначается в диапазоне 450-500 м3/с;

- подзона IIIб - подзона гарантированной отдачи водохранилища, сбросной расход в нижний бьеф назначается в диапазоне 400-450 м3/с.

44.2.4. Зона IV - зона отдач сверх гарантированных, включает две подзоны:

- подзона IVа - подзона назначается в период навигации с апреля по ноябрь, сбросной расход в нижний бьеф назначается в диапазоне 500-2680 м3/с;

- подзона IVб - подзона назначается в зимний период с декабря по март, сбросной расход в нижний бьеф назначается в диапазоне 450-2680 м3/с.

44.2.5. Зона V - зона максимальных сбросов, сбросной расход в нижний бьеф в период весеннего половодья назначается в диапазоне от 2680 до 3252 м3/с.

44.3. Регулирование режима работы Верхне-Свирского водохранилища по диспетчерскому графику осуществляется в соответствии с интервалами регулирования, составляющими один календарный месяц в течение всего года с апреля по март.

При интенсивном развитии половодья, а также при прохождении высоких паводков, интервал регулирования может быть сокращен до 1 суток и менее.

44.4. Режимы работы Верхне-Свирского водохранилища по диспетчерскому графику, включая порядок прохождения границ зон и подзон диспетчерского графика, назначаются в следующем порядке:

44.4.1. Сбросные расходы в нижний бьеф назначаются исходя из расчетного значения уровня воды у плотины гидроузла на конец конкретного интервала регулирования таким образом, чтобы средний сбросной расход за указанный интервал регулирования был равен сбросному расходу, соответствующему той зоне (подзоне) диспетчерского графика, в пределах которой окажется отметка уровня воды в водохранилище в конце интервала регулирования. Таким образом, изменение режима работы водохранилища может осуществляться до пересечения линий, разграничивающих зоны (подзоны) диспетчерского графика.

В случае, если расчетное значение отметки уровня воды на конец интервала регулирования попадает точно на границу зон (подзон) диспетчерского графика, средний за интервал регулирования сбросной расход должен располагаться в пределах сбросных расходов, соответствующих зонам (подзонам) диспетчерского графика, разграничиваемым данной линией.

44.4.2. При назначении режимов работы Верхне-Свирского водохранилища на поле диспетчерского графика наносится отметка уровня воды у плотины гидроузла на начало расчетного интервала времени (интервала регулирования) и определяется режимная зона (подзона), в которой начинает работать гидроузел в этот интервал времени.

В соответствии с определенной зоной (подзоной) определяется среднеинтервальный расход воды в нижний бьеф гидроузла.

Расчет отметки уровня воды на конец интервала регулирования выполняется по заданному расходу воды в нижний бьеф и притоку воды в водохранилище (прогнозному или оценочному).

44.5. Изменение величины зарегулированного расхода не допускается, пока уровни воды в водохранилище находятся в пределах одной зоны. В случае отклонения от расходов, указанных на диспетчерском графике, дополнительно накопленные или сброшенные объемы воды должны быть сработаны или восстановлены в ближайшие месяцы. Исключением является меженный навигационный период (июль-ноябрь). При уровнях воды в водохранилище ниже МНУ (31,45 м) и прогнозе квартального притока ниже среднего, расход воды возможно снизить ниже указанного на диспетчерском графике до предписываемого для этого месяца на ближайшей нижней зоне.

44.6. Минимальная мощность Верхне-Свирской ГЭС может быть снижена до 0 МВт при условии соблюдения требований и ограничений, изложенных в пункте 34 настоящих Правил, и работы Верхне-Свирской ГЭС и Нижне-Свирской ГЭС в каскадном режиме, учитывающем взаимозависимость водноэнергетических режимов их работы в составе Каскада Ладожских ГЭС филиала "Невский" ПАО "ТГК-1".

44.7. Сработка водохранилища ниже линии минимальных уровней, предписываемых диспетчерским графиком, допускается только в исключительных случаях при необходимости срочного ремонта плотины.

44.8. Допустимое на конец расчетного интервала регулирования отклонение отметки уровня воды у плотины гидроузла Верхне-Свирского водохранилища от расчетной отметки не должно превышать 5 см (без учета сгонно-нагонных ветровых явлений).

Отклонение среднего фактического расхода воды в нижний бьеф гидроузла за прошедший интервал регулирования от расхода, требуемого по диспетчерскому графику, не должно превышать 5 %.

В случае, если назначенная отдача водохранилища (при попадании расчетной отметки уровня воды в водохранилище на границу двух зон диспетчерского графика) не соответствует ни одной зоне, отклонение фактического расхода воды в нижний бьеф гидроузла (среднего за прошедший интервал регулирования) от назначенной отдачи должно находиться в пределах допустимых отклонений для зон, по границе которых была назначена отдача.

При установлении режима работы водохранилища в виде диапазона расходов (отметок), допустимые отклонения не устанавливаются.

В случае ожидающегося перехода уровня воды в верхнем бьефе у плотины гидроузла в течение одного интервала регулирования из одной зоны диспетчерского графика в другую, допускается не изменять режим работы водохранилища при условии отклонения расчетной отметки наполнения водохранилища (на конец интервала регулирования) от координаты границы зоны (в соответствии с которой была установлена отдача водохранилища) на величину до 5 см (без учета сгонно-нагонных ветровых явлений).

Допускается отклонение расхода воды, относительно установленного диспетчерским графиком, по команде диспетчера Филиала АО "СО ЕЭС" Ленинградское РДУ при возникновении дефицита активной мощности, предотвращении развития и ликвидации нарушений нормального режима работы Единой энергетической системы России или в результате действия средств автоматического противоаварийного управления. Допущенное отклонение расхода воды подлежит компенсации при условии соблюдения требований водопользователей в верхнем и нижнем бьефах.

44.9. При наличии гидрологических прогнозов притока воды в Верхне-Свирское водохранилище на предстоящий интервал регулирования устанавливается следующий порядок их использования:

- если уровень воды у плотины гидроузла на начало интервала регулирования находится ниже линий 2, 5 и 7 диспетчерского графика, принимается нижний предел прогноза притока;

- если уровень у плотины на начало интервала регулирования находится выше линии 8 диспетчерского графика, то принимается верхний предел прогноза притока.

- если уровень у плотины на начало интервала регулирования находится между линиями 2, 5, 7 и 8 диспетчерского графика, то принимается среднее значение диапазона прогноза притока.

При отсутствии прогнозов притока воды в водохранилище на предстоящий интервал регулирования приток на предстоящий интервал регулирования вычисляется путем экстраполяции изменения фактического притока воды в водохранилище за предшествующие 10-15 суток.

45. Режим использования водных ресурсов Нижне-Свирского водохранилища.

45.1. Режим использования водных ресурсов Нижне-Свирского водохранилища назначается исходя из отметок уровня воды у плотины гидроузла в соответствии с диспетчерским графиком работы Нижне-Свирского водохранилища, приведенным в приложении N 12 к настоящим Правилам.

Нижне-Свирское водохранилище осуществляет суточное регулирование стока.

45.2. Поле диспетчерского графика, построенного в координатах отметок уровней воды у плотины гидроузла Нижне-Свирского водохранилища и времени, разбито на четыре зоны:

45.2.1. Зона I - зона неиспользуемого объема водохранилища, расположена ниже отметки УМО. В указанной зоне работа ГЭС останавливается, расход воды в нижний бьеф за счет фильтрации составляет 1,0 м3/с.

45.2.2. Зона II - зона перебоев или сниженной, относительно гарантированной, отдачи водохранилища. Зона назначена в навигационный период с апреля по декабрь, сбросной расход в нижний бьеф назначается равным величине санитарного попуска - 100 м3/с.

45.2.3. Зона III - зона гарантированного режима, разделена на две подзоны:

- подзона IIIа - подзона назначена в навигационный период, сбросной расход в нижний бьеф назначается в диапазоне 100 - 3235 м3/с;

- подзона IIIб - подзона назначена в зимний период, сбросной расход в нижний бьеф назначается в диапазоне 100 - 1345 м3/с.

45.2.4. Зона IV - зона максимальных сбросов, назначена в навигационный период, сбросной расход в нижний бьеф назначается в диапазоне от 3235 до 3560 м3/с.

45.3. Минимальная мощность Нижне-Свирской ГЭС может быть снижена до 0 МВт при условии соблюдения требований и ограничений, изложенных в пункте 35 настоящих Правил, и работы Верхне-Свирской ГЭС и Нижне-Свирской ГЭС в каскадном режиме, учитывающем взаимозависимость водноэнергетических режимов их работы в составе Каскада Ладожских ГЭС филиала "Невский" ПАО "ТГК-1".

45.4. Сработка водохранилища ниже линии минимальных уровней, предписываемых диспетчерским графиком, допускается только в следующих исключительных случаях:

- при необходимости срочного ремонта плотины;

- при проведении специальных судоходных попусков в нижний бьеф гидроузла Нижне-Свирского водохранилища, указанных в пункте 42 настоящих Правил.

45.5. Регулирование режима работы Нижне-Свирского водохранилища по диспетчерскому графику осуществляется в соответствии с интервалами регулирования, составляющими один календарный месяц в течение всего года с апреля по март.

45.6. Режимы работы Нижне-Свирского водохранилища по диспетчерскому графику, включая порядок прохождения границ зон и подзон диспетчерского графика, назначаются в следующем порядке:

45.6.1. Сбросные расходы в нижний бьеф назначаются исходя из расчетного значения уровня воды у плотины гидроузла на конец конкретного интервала регулирования таким образом, чтобы средний сбросной расход за указанный интервал регулирования был равен сбросному расходу, соответствующему той зоне (подзоне) диспетчерского графика, в пределах которой окажется отметка уровня воды в водохранилище в конце интервала регулирования. Таким образом, изменение режима работы водохранилища может осуществляться до пересечения линий, разграничивающих зоны (подзоны) диспетчерского графика.

45.6.2. При назначении режимов работы водохранилища на поле диспетчерского графика наносится отметка уровня воды у плотины гидроузла на начало расчетного интервала времени (интервала регулирования) и определяется режимная зона (подзона), в которой начинает работать гидроузел в этот интервал времени.

45.7. Допустимое на конец расчетного интервала регулирования отклонение отметки уровня воды у плотины гидроузла Нижне-Свирского водохранилища от расчетной отметки не должно превышать 5 см (без учета сгонно-нагонных ветровых явлений).

45.8. При наличии гидрологических прогнозов притока воды в Нижне-Свирское водохранилище на предстоящий интервал регулирования устанавливается следующий порядок их использования:

- если уровень воды у плотины гидроузла на начало интервала регулирования находится ниже линии 2 диспетчерского графика, то принимается нижний предел прогноза притока;

- если уровень у плотины на начало интервала регулирования находится выше линии 3 диспетчерского графика, то принимается верхний предел прогноза притока;

- если уровень у плотины на начало интервала регулирования находится между линиями 2 и 3, 1 и 4 диспетчерского графика, то принимается среднее значение диапазона прогноза притока.

46. Верхне-Свирское и Нижне-Свирское водохранилища работают в составе каскада Ладожских ГЭС.

Режим работы ГЭС каскада определяется на водохозяйственный год и уточняется ежемесячным планом выработки электроэнергии. Планирование суточных выработок электроэнергии ГЭС каскада Ладожских ГЭС, диспетчерских графиков нагрузки гидроэлектростанций каскада Ладожских ГЭС, оперативно-диспетчерское управление гидроэлектростанциями каскада Ладожских ГЭС осуществляет Филиал АО "СО ЕЭС" Ленинградское РДУ с учетом результатов водно-энергетических расчетов и схемно-режимных условий энергосистемы.

47. Ограничения на внутрисуточные и внутринедельные изменения режимов работы гидроузлов Верхне-Свирского и Нижне-Свирского водохранилищ не установлены.

48. Ограничения на режимы работы гидроузлов в зимних условиях.

Режимы работы ГЭС в зимних условиях назначаются Филиалом АО "СО ЕЭС" Ленинградское РДУ в установленном порядке в соответствии с потребностью энергосистемы и запасом воды в Онежском озере.

Для борьбы с образованием шуги в период ледостава необходимо перейти на работу гидростанций с равномерным режимом нагрузки, что способствует быстрому образованию ледового покрова на возможно высоких отметках.

Для Верхне-Свирского водохранилища необходимо стремиться к образованию ледяного покрова на отметке не ниже 31,80 м.

Ограничение по уровню нижнего бьефа Верхне-Свирского водохранилища в зимних условиях приведено в пункте 34.6 настоящих Правил.

49. Особенности в порядке пропуска максимальных расходов (половодья и паводков) через гидроузлы Верхне-Свирского и Нижне-Свирского водохранилищ.

49.1. Для пропуска половодий и паводков устанавливается специальный порядок открытия затворов водосливной плотины гидроузла Верхне-Свирского водохранилища, приведенный в пункте 16.2 настоящих Правил, и водосливной плотины гидроузла Нижне-Свирского водохранилища, приведенный в пункте 17.2 настоящих Правил.

При предполагаемом открытии пролетов водосливной плотины лица, ответственные за эксплуатацию гидроузлов Верхне-Свирского и Нижне-Свирского водохранилищ, с заблаговременностью в одни сутки в установленном порядке оповещают Невско-Ладожское БВУ, диспетчера водного транспорта Свирского района гидросооружений и судоходства, администрации Подпорожского и Лодейнопольского районов Ленинградской области.

О схеме пропуска половодий и паводков через гидроузлы Верхне-Свирского и Нижне-Свирского водохранилищ должен быть уведомлен Филиал АО "СО ЕЭС" Ленинградское РДУ.

49.2. При пропуске максимальных расходов воды в период половодья, превышающих расчетную пропускную способность водопропускных сооружений гидроузлов Верхне-Свирского и Нижне-Свирского водохранилищ при НПУ, допускается кратковременное повышение уровня воды в верхних бьефах водохранилищ до отметок ФПУ 33,80 м (6 суток) и 18,09 м (1 сутки) соответственно.

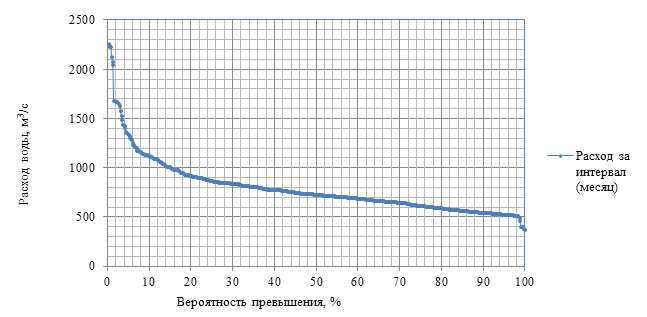

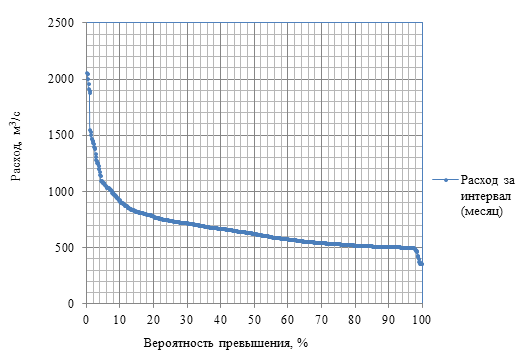

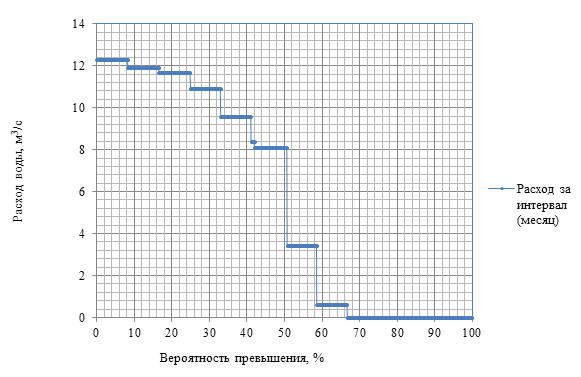

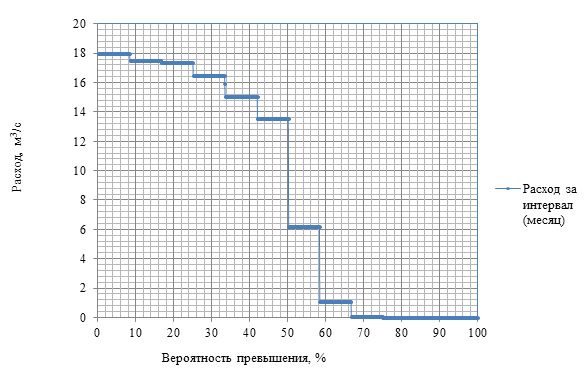

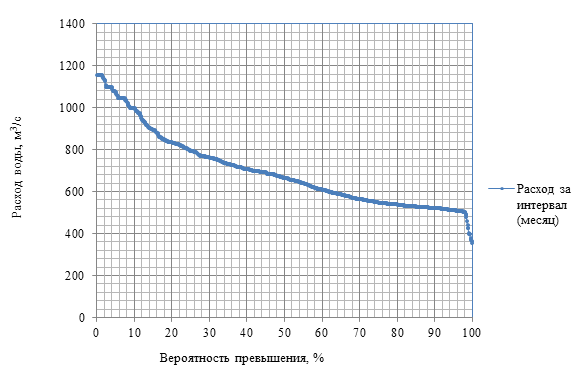

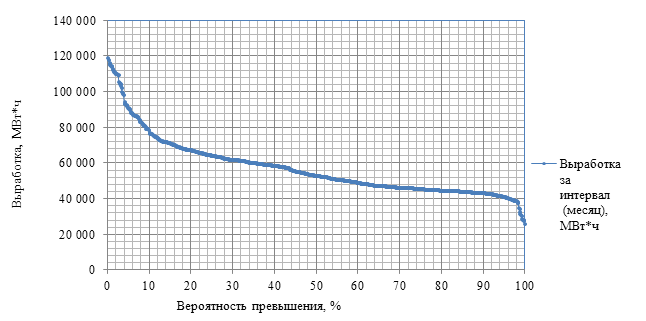

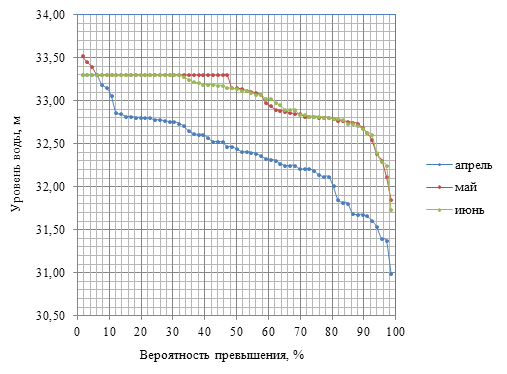

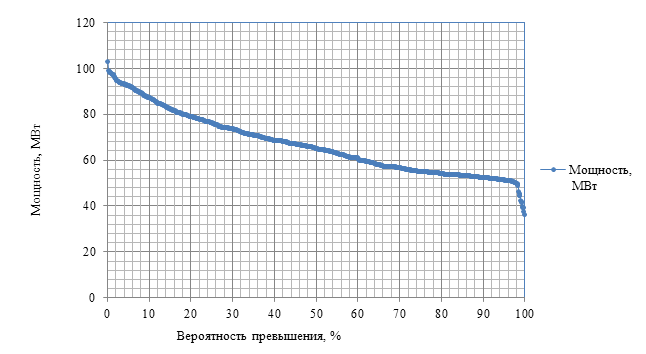

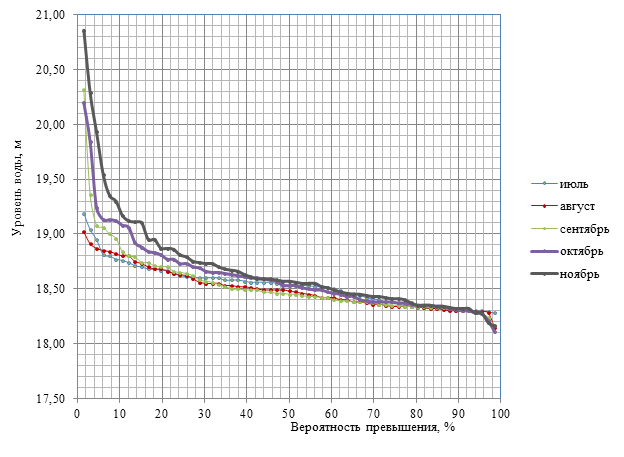

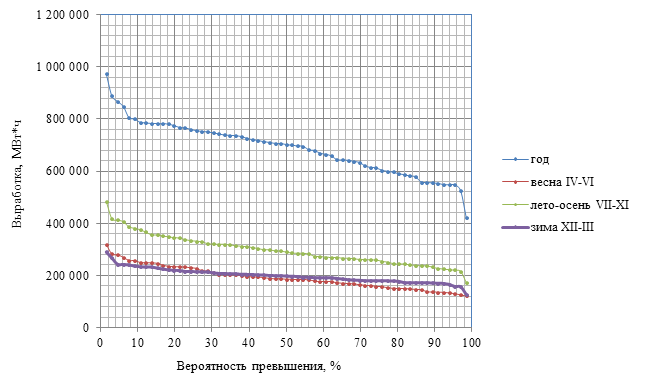

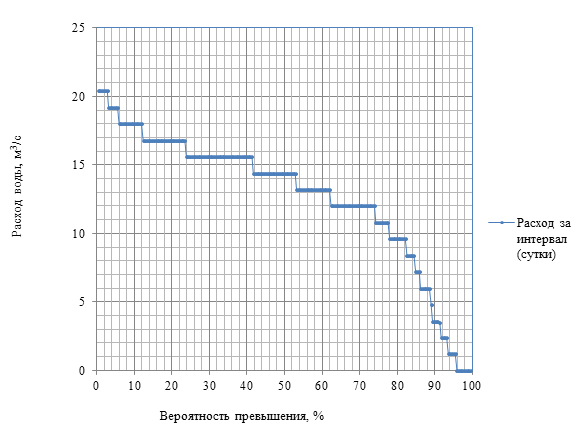

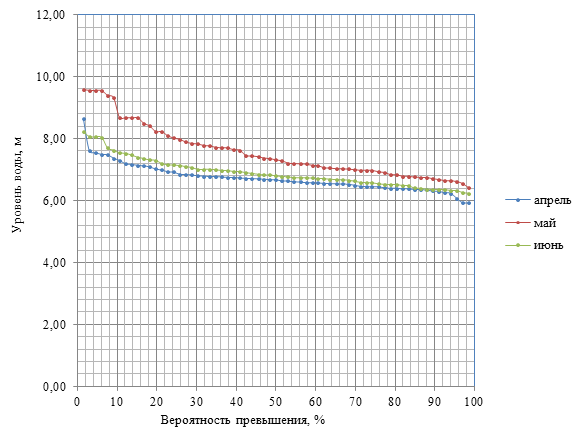

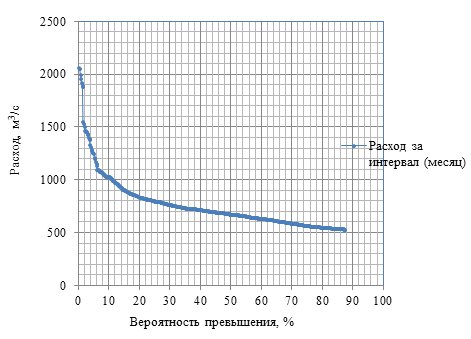

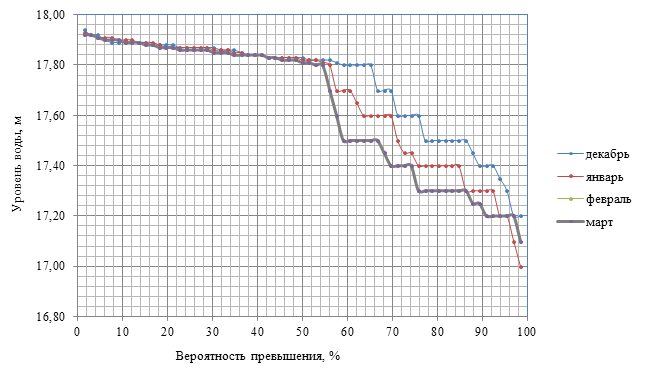

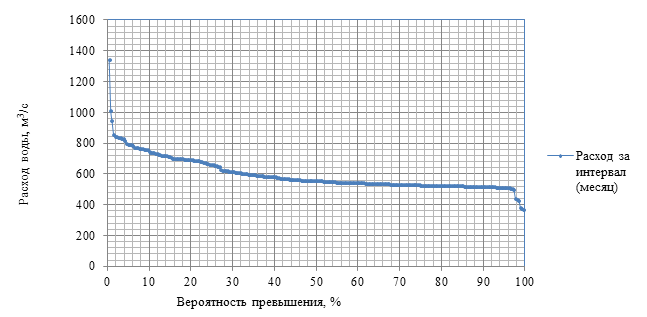

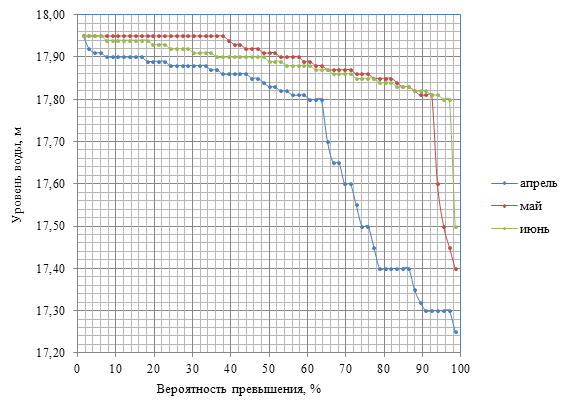

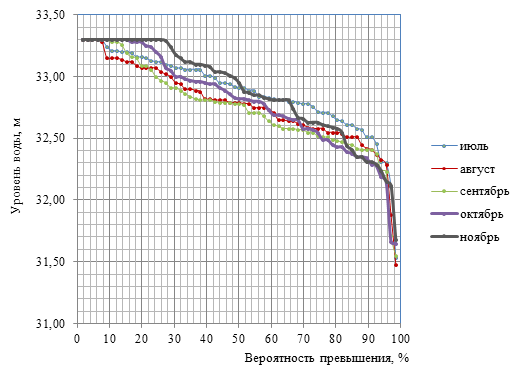

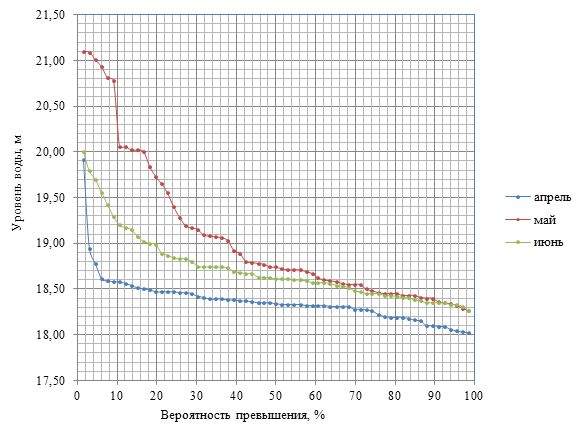

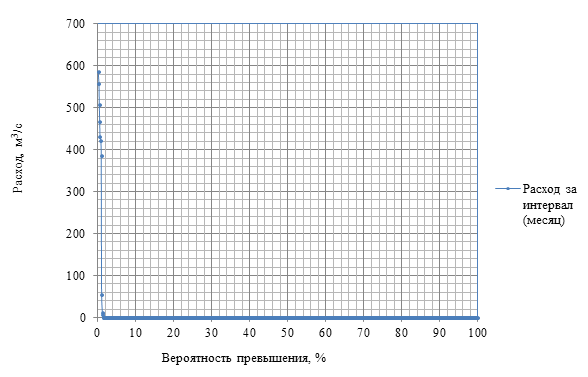

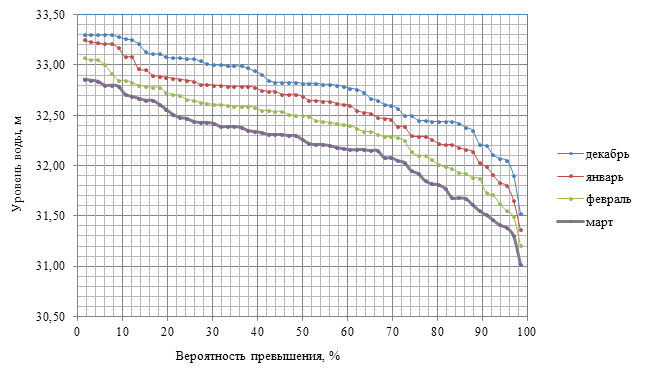

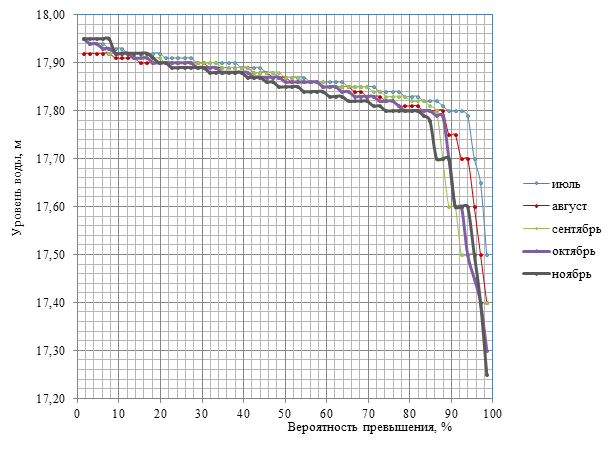

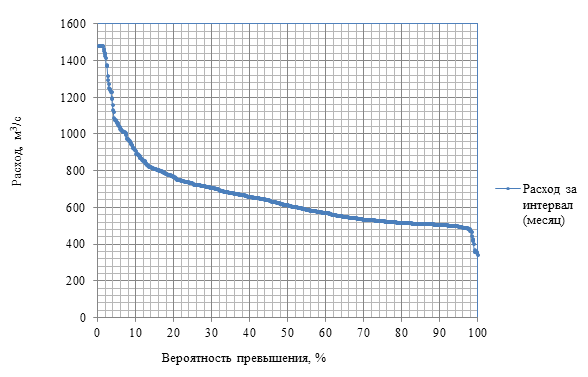

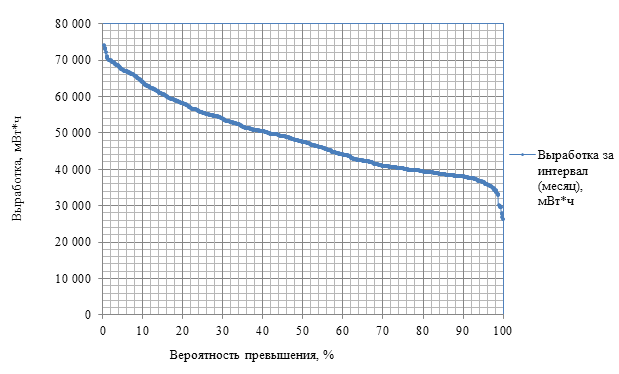

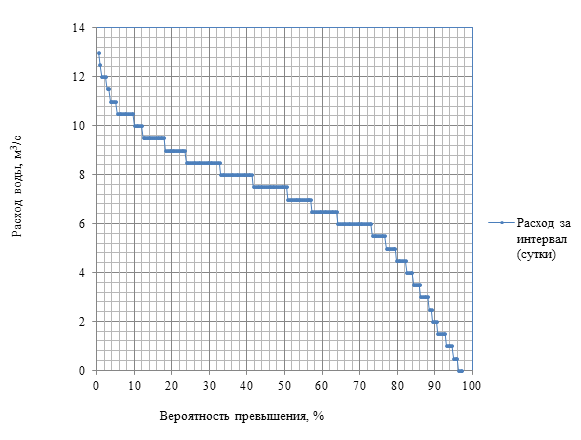

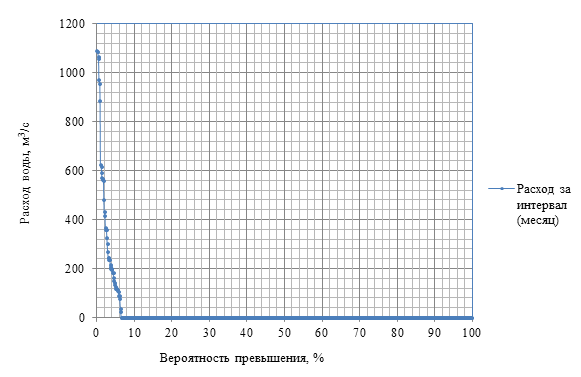

50. Кривые продолжительности основных элементов режимов работы Верхне-Свирского и Нижне-Свирского водохранилищ приведены в приложении N 13 к настоящим Правилам.

51. Полные балансовые таблицы расчетных режимов работы Верхне-Свирского и Нижне-Свирского водохранилищ за конкретные водохозяйственные годы с объемами стока, близкими по расчетным обеспеченностям к характерным значениям, приведены в приложении N 14 к настоящим Правилам.

52. Полные балансовые таблицы расчетных режимов работы Верхне-Свирского и Нижне-Свирского водохранилищ за самый маловодный четырехлетний период многолетнего расчетного ряда (с 1972/73 по 1975/76 водохозяйственный год) приведены в приложении N 15 к настоящим Правилам.

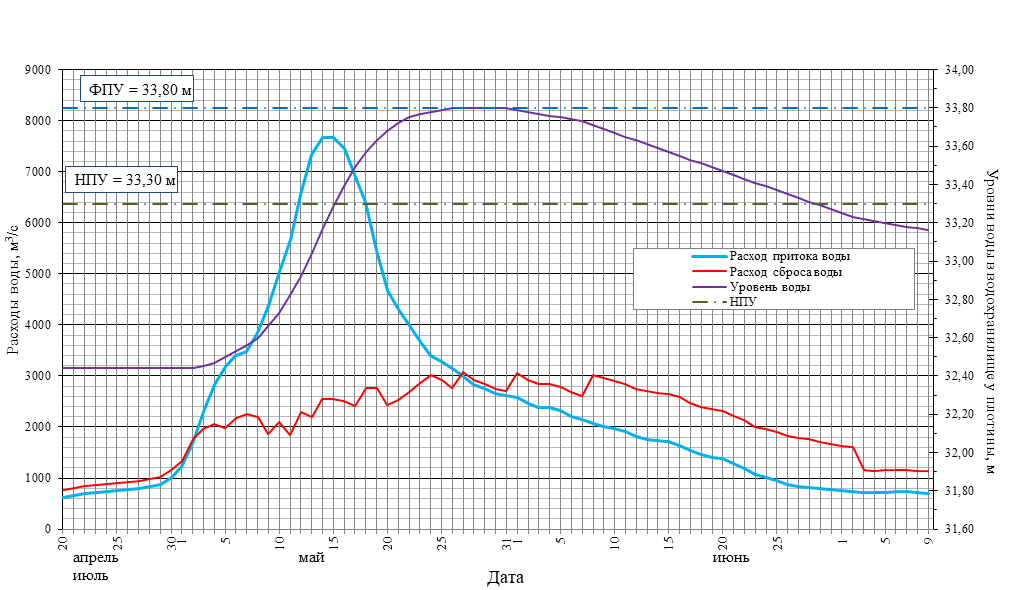

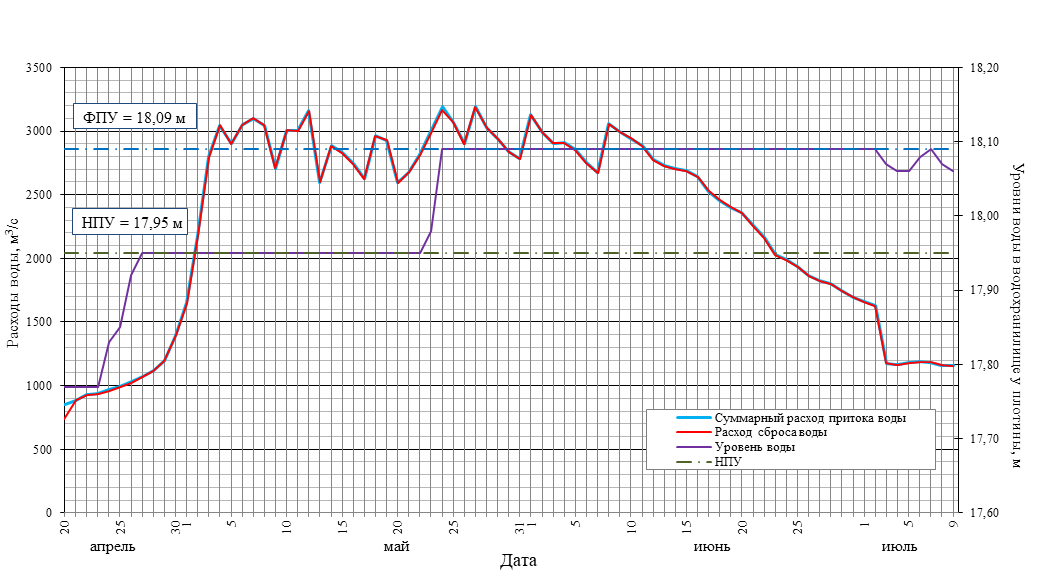

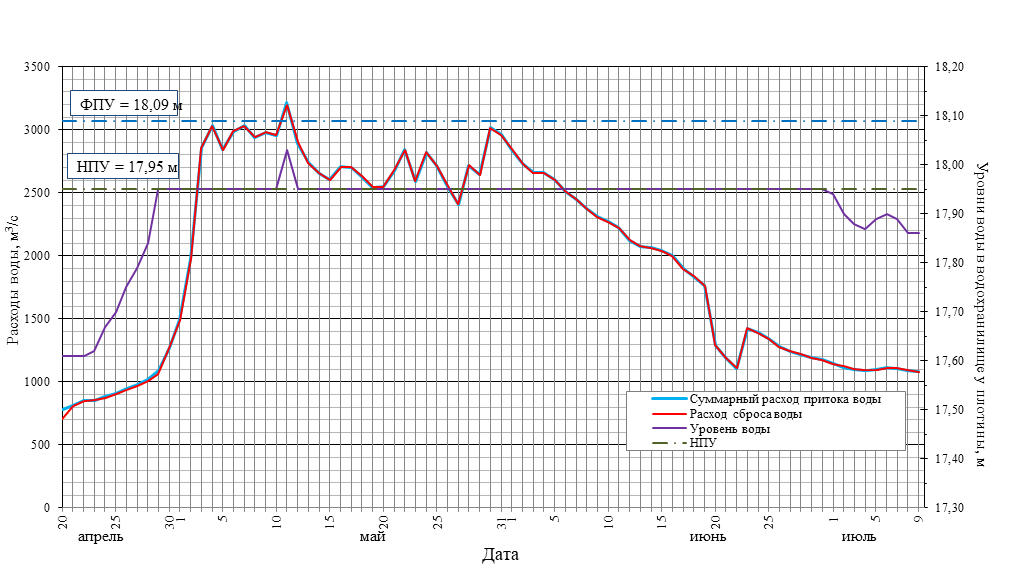

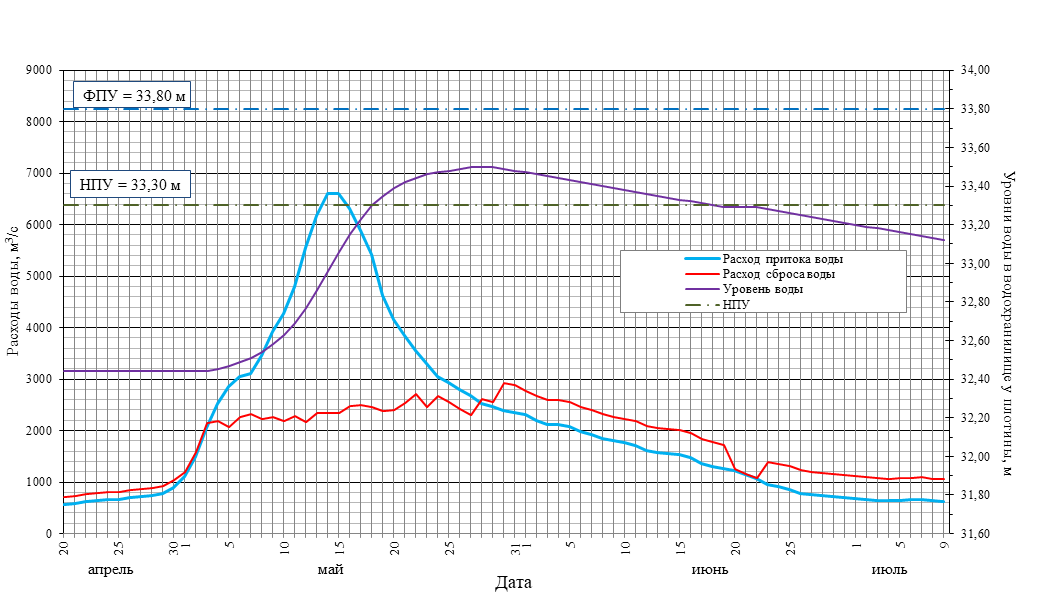

53. Таблицы расчетных режимов пропуска модельных весенних половодий расчетных обеспеченностей и графики хода уровней и расходов воды при пропуске весенних половодий расчетных обеспеченностей через гидроузлы Верхне-Свирского и Нижне-Свирского водохранилищ представлены в приложении N 16 к настоящим Правилам.

54. Продольные профили с координатами расчетных кривых свободной поверхности водохранилищ и р. Свири в верхних и нижних бьефах гидроузлов Верхне-Свирского и Нижне-Свирского водохранилищ при прохождении максимальных расходов воды расчетной обеспеченности приведены в приложении N 17 к настоящим Правилам.

IX. Порядок проведения работ и предоставления информации в области гидрометеорологии

55. Регулярные наблюдения за гидрометеорологическими условиями Верхне-Свирского и Нижне-Свирского водохранилищ, нижних бьефов, зон формирования притока воды в водохранилища осуществляет Федеральное государственное бюджетное учреждение "Северо-Западное управление по гидрометеорологии и мониторингу окружающей среды" (далее -ФГБУ "Северо-Западное УГМС") по постам и станциям государственной наблюдательной сети.

Регулярные наблюдения за уровенным и стоковым режимом в створах гидроузлов Верхне-Свирского и Нижне-Свирского водохранилищ осуществляет Каскад Ладожских ГЭС филиала "Невский" ПАО "ТГК-1".

56. Месторасположение, количество и состав гидрологических постов в бассейне Верхне-Свирского и Нижне-Свирского водохранилищ, состав их информационных элементов представлены в приложении N 1 к настоящим Правилам.

57. Службой эксплуатации Каскада Ладожских ГЭС филиала "Невский" ПАО "ТГК-1" ведутся постоянные ежедневные наблюдения (в 8-00 и 20-00) за уровнями воды в верхних и нижних бьефах гидроузлов Верхне-Свирского и Нижне-Свирского водохранилищ, притоком и расходами в нижний бьеф гидроузлов.

Филиал "Невский" ПАО "ТГК-1" ежедневно предоставляет в Невско-Ладожское бассейновое водное управление Федерального агентства водных ресурсов (далее - Невско-Ладожское БВУ) следующие данные о режиме работы водохранилищ:

- уровни воды в верхних бьефах на 8-00 по местному времени;

- среднесуточные уровни воды в нижних бьефах за предыдущие сутки;

- среднесуточные расходы притока воды в водохранилища за предыдущие сутки;

- средние сбросные расходы воды через гидроузлы за предыдущие сутки, включая расходы через ГЭС и водосливные плотины.

Филиал "Невский" ПАО "ТГК-1" ежедневно представляет отчетные данные по водно-энергетическим показателям работы гидроузлов Верхне-Свирского и Нижне-Свирского водохранилищ в Филиал АО "СО ЕЭС" Ленинградское РДУ.

X. Порядок оповещения органов исполнительной власти, водопользователей, жителей об изменениях водного режима водохранилищ, в том числе о режиме функционирования водохранилищ при возникновении аварий и иных чрезвычайных ситуаций

58. Непосредственное регулирование режима работы гидроузлов Верхне-Свирского и Нижне-Свирского водохранилищ в порядке, установленном настоящими Правилами, осуществляет структурное подразделение филиала "Невский" ПАО "ТГК-1" - Каскад Ладожских ГЭС филиала "Невский" ПАО "ТГК-1".

59. Оперативно-диспетчерское управление Верхне-Свирской ГЭС и Нижне-Свирской ГЭС осуществляется АО "СО ЕЭС".

60. В соответствии с подпунктом 5.8 пункта 5 Положения о Федеральном агентстве водных ресурсов, утвержденного постановлением Правительства Российской Федерации от 16 июня 2004 г. N 282, Федеральное агентство водных ресурсов устанавливает режимы пропуска паводков, специальных попусков, наполнения и сработки (выпуска воды) водохранилища.

Указания по ведению режимов работы Верхне-Свирского и Нижне-Свирского водохранилищ составляются Невско-Ладожским БВУ и доводятся до исполнителя по имеющимся каналам связи (факс, электронная почта) не менее чем за два дня до начала их реализации.

61. Рекомендуемый образец указаний по ведению режимов работы Верхне-Свирского и Нижне-Свирского водохранилищ приведен в приложении N 18 к настоящим Правилам.

62. Согласно статье 9 Федерального закона от 21 июля 1997 г. N 117-ФЗ "О безопасности гидротехнических сооружений" собственник гидротехнического сооружения и (или) эксплуатирующая организация обязаны своевременно осуществлять разработку и реализацию мер по обеспечению технически исправного состояния гидротехнического сооружения и его безопасности, а также по предотвращению аварии гидротехнического сооружения.

Перевод гидроузлов Верхне-Свирского и Нижне-Свирского водохранилищ на режим работы, не предусмотренный настоящими Правилами, осуществляется при угрозе или возникновении аварии гидротехнического сооружения, которые могут привести к возникновению чрезвычайной ситуации.

В указанных обстоятельствах изменение режима работы гидроузлов производится по распоряжению лица, непосредственно отвечающего за их эксплуатацию, с одновременным уведомлением об этом Невско-Ладожского БВУ, Правительства Ленинградской области, Главного управления МЧС России по Ленинградской области, АО "СО ЕЭС" Ленинградское РДУ, ФГБУ "Северо-Западное УГМС", Северо-Западного управления Федеральной службы по экологическому, технологическому и атомному надзору, Северо-Западного территориального управления Федерального агентства по рыболовству, единых дежурно-диспетчерских служб Подпорожского и Лодейнопольского муниципальных районов Ленинградской области.

63. Доступ населения к оперативной информации о фактических режимах функционирования гидроузлов и образованных ими Верхне-Свирского и Нижне-Свирского водохранилищ, а также об установленных на ближайший период режимах обеспечивается путем размещения соответствующих сведений на официальном сайте Невско-Ладожского БВУ в информационно-телекоммуникационной сети "Интернет".

64. Оповещение о чрезвычайных и аварийных отступлениях от нормального режима работы гидроузлов Верхне-Свирского и Нижне-Свирского водохранилищ осуществляется в соответствии с планом действий по предупреждению и ликвидации чрезвычайных ситуаций, который разрабатывается и утверждается природного и техногенного характера для объекта гидротехнических сооружений, который разрабатывается и утверждается главным инженером Каскада Ладожских ГЭС филиала "Невский" ПАО "ТГК-1".

Для оповещения о чрезвычайных и аварийных отступлениях от нормального режима работы гидротехнических сооружений гидроузлов Верхне-Свирского и Нижне-Свирского водохранилищ, относящихся к гидротехническим сооружениям высокой опасности, на объекте развернута локальная система оповещения, сопряженная с региональной автоматизированной системой централизованного оповещения населения Ленинградской области (РАСЦО ЛО). Доступ работников к оперативной информации по вопросам эксплуатации и безопасности гидротехнических сооружений осуществляется через локальную систему оповещения в виде громкой связи, телефонной стационарной и сотовой связи и радиосвязи.

Приложение N 1
к Правилам использования водных ресурсов
Верхне-Свирского и Нижне-Свирского водохранилищ,
утвержденным приказом Росводресурсов
от_____________20_____ г. N____________

Карта-схема расположения с указанием границ гидрографической единицы и водохозяйственных участков, гидроузлов и Верхне-Свирского и Нижне-Свирского водохранилищ с нанесением положения постов гидрометрической сети наблюдений за водным режимом водных объектов

Перечень пунктов гидрологических наблюдений

N по карте	Название поста	Код поста	Ведомственная принадлежность	Расстояние от устья, км	Площадь водосбора, км 2	Состав информационных элементов гидрологических наблюдений
N по карте	Название поста	Код поста	Ведомственная принадлежность	Расстояние от устья, км	Площадь водосбора, км 2	характерные уровни воды	средние и характерные расходы воды	темпера тура воды	ледовые явления	толщина льда
1	2	3	4	5	6	7	8	9	10	11
Стоковые посты
1	р. Свирь - XII ГЭС	72121	ПАО "ТГК-1"	-	67 100		+
2	р. Ивина - Ладва	72130	ФГБУ "Северо-Западное УГМС"	28	862	+	+	+	+	+
3	р. Шуя - Бесовец	48021	ФГБУ "Северо-Западное УГМС"	11	9 560	+	+	+	+	+
4	р. Кумса - Медвежьегорск	48058	ФГБУ "Северо-Западное УГМС"	3,5	735	+	+	+	+	+
5	р. Немина - Немино-3	48069	ФГБУ "Северо-Западное УГМС"	20	601	+	+	+	+	+
6	р. Пяльма - Пяльма	48071	ФГБУ "Северо-Западное УГМС"	0,6	908	+	+	+	+	+
7	р. Водла - Пудож	48079	ФГБУ "Северо-Западное УГМС"	43	12 000	+	+	+	+	+
8	р. Шалица - Онежский	48090	ФГБУ "Северо-Западное УГМС"	30	593	+	+	+	+	+
9	р. Андома - Рубцово	48097	ФГБУ "Северное УГМС"	31	1 260	+	+	+	+	+
10	р. Самина - Октябрьский	48099	ФГБУ "Северное УГМС"	16	848	+	+	+	+	+
11	р. Мегра - Павловская	48123	ФГБУ "Северное УГМС"	47	660	+	+	+	+	+
Озерные посты
О1	Водохранилище Верхне-Свирское, оз.Онежское - Петрозаводск	3900712	ФГБУ "Северо-Западное УГМС"		53 100	+		+	+	+
О2	Водохранилище Верхне-Свирское, оз.Онежское - Вознесенье	3900771	ФГБУ "Северо-Западное УГМС"		53 100	+		+	+	+

Приложение N 2
к Правилам использования водных ресурсов
Верхне-Свирского и Нижне-Свирского водохранилищ,
утвержденным приказом Росводресурсов
от_____________20_____ г. N____________

Характеристики пропускной способности секторных пролетов водосливной плотины в зависимости от уровня верхнего бьефа гидроузла Верхне-Свирского водохранилища

Характеристики пропускной способности одного секторного пролета водосливной плотины Верхне-Свирской ГЭС при полностью открытом затворе

Характеристики пропускной способности одного секторного пролета водосливной плотины Верхне-Свирской ГЭС при различной степени открытия затворов

Расход воды, м 3/с	Степень открытия затворов
Расход воды, м 3/с	1	0,9	0,8	0,7	0,6	0,5	0,4	0,3	0,2
0	27,20	27,86	28,52	29,18	29,84	30,50	31,16	31,82	32,48
50	28,30	28,97	29,55	30,37	30,90	31,65	32,20	32,87	33,53
100	28,95	29,70	30,25	31,05	31,55	32,25	32,86	33,50	34,13
150	29,50	30,20	30,80	31,55	32,01	32,71	33,35	34,00
200	29,95	30,60	31,25	31,97	32,42	33,15	33,80
250	30,40	31,00	31,65	32,35	32,80	33,53	34,17
300	30,78	31,38	32,03	32,68	33,18
350	31,12	31,74	32,40	33,00	33,55
400	31,45	32,10	32,75	33,27	33,93
450	31,80	32,43	33,07	33,55

Приложение N 3
к Правилам использования водных ресурсов
Верхне-Свирского и Нижне-Свирского водохранилищ,
утвержденным приказом Росводресурсов
от_____________20_____ г. N____________

Эксплуатационная характеристика гидроагрегата Верхне-Свирской ГЭС
с расходно-мощностными характеристиками гидроагрегата

Приложение N 4
к Правилам использования водных ресурсов
Верхне-Свирского и Нижне-Свирского водохранилищ,
утвержденным приказом Росводресурсов
от_____________20_____ г. N____________

Характеристики пропускной способности водосливных (водосбросных) отверстий плотины гидроузла Нижне-Свирского водохранилища

Приложение N 5
к Правилам использования водных ресурсов
Верхне-Свирского и Нижне-Свирского водохранилищ,
утвержденным приказом Росводресурсов
от_____________20_____ г. N____________

Эксплуатационная характеристика гидротурбины Нижне-Свирской ГЭС

Расходно-мощностные характеристики гидроагрегата Нижне-Свирской ГЭС (расход воды через гидроагрегат Нижне-Свирской ГЭС в зависимости от напора и нагрузки) (м3/с)

Напор, м	Нагрузка, МВт
Напор, м	10,0	11,0	12,0	13,0	14,0	15,0	16,0	17,0	18,0	19,0	20,0	21,0	22,0	23,0	24,0	25,0	26,0	27,0	27,5
8,0	143	158	174	188	201	216	232	245	258,5	275	289	301	315	нет	нет	нет	нет	нет	нет
8,1	142	156	172	186,5	198	213	227,5	242,5	255	271,1	286	297,5	311	325	нет	нет	нет	нет	нет
8,2	140	154,5	169	184	197	210	225	240	252,5	267,5	283	294	307	322	нет	нет	нет	нет	нет
8,3	138	153	167	182,5	194,5	207,5	222,5	236,5	249	264	280	292	303,5	318	нет	нет	нет	нет	нет
8,4	137	151,5	165	180	192,5	205	218,5	234	246	260	275	288	300	313	нет	нет	нет	нет	нет
8,5	135	148	162,5	177	191	203	216	232	243	256	272	285	296,5	310	325	нет	нет	нет	нет
8,6	134	147	160	175,5	188	200	213,5	228	240,5	254	267,5	282	294	306	320	нет	нет	нет	нет
8,7	132	146	158,5	173	186	198	211,5	225	237,5	250,1	264	278	290,5	303	315	нет	нет	нет	нет
8,8	130	143	157	172	184	196,5	208	223	235	247	261	274,5	287	298	311	нет	нет	нет	нет
8,9	128	142,5	155	169	182,5	194	205,5	220	232,5	244,5	257,5	270,5	284	296	308	нет	нет	нет	нет
9,0	127	140,5	154	167	180	192,5	204	217	230	242,5	255	267,5	281,5	293	305	318	нет	нет	нет
9,1	126	139	152,5	165	177,5	190	201,5	215	227,5	239,5	252,5	264,5	278	290	302	314	нет	нет	нет
9,2	125	137	151	163	176	188,5	199	212,5	225	237	249	262	274,5	287	298	310	нет	нет	нет
9,3	124	135,5	148,5	161,5	174	186,5	197	210	222,5	234,5	246,5	258	272	284	295	306	нет	нет	нет
9,4	122,5	134	147	159	172,5	184,5	195,5	207,5	219,5	232,5	243,5	255	267,5	282	292	303	нет	нет	нет
9,5	121	132,5	145,5	157	170	182,5	194	205	217	229	241,5	252,5	265	278	289	300	312	нет	нет
9,6	120	132	144	156	168	180	192,5	203	215	226,5	238	250	262,5	275	286	297	309	нет	нет
9,7	118	130	143	154,5	166	178	190	200,5	212,5	224	236	247	259	272	284	294	305	нет	нет
9,8	117	128	142	153	164	177	188	198	210	222,5	234	244,5	256	268	282	291	302	нет	нет
9,9	116	127,5	140	152	163	175	186	197	207,5	219,5	231,5	242,5	253,5	265	278	288	300	нет	нет
10,0	115	126	138,5	150	161	173	184,5	195	205,5	217	229	239,5	251	263	275	286	297	нет	нет
10,1	114	124,5	137	148	159	171,5	182,5	193,5	204,5	215	227	237,5	248	260	272	283	294	нет	нет
10,2	113	123,5	135	147	157,5	170	180,5	192	202	213,5	224	234,5	246	257	268	280	291	302	нет
10,3	112	122	133,5	145,5	156	167,5	178	190	199	211	222	232,5	243,5	255	265	277	288	297	нет
10,4	111	121	132,5	144	154	165	176,5	187	197	207,5	218,5	229	240	251	263	273	285	294	нет
10,5	109,5	119,5	131	142,5	153	163,5	175	185,5	195,5	206	216,5	226,5	237,5	248	260	270	282	291	нет
10,6	109	118	129,5	141	152	162	173,5	184	194	204	214,5	224,5	236	246	257	267	280	288	нет
10,7	107,5	117	127,5	140	150	160	172	182,5	192,5	202,5	212,5	223	233,5	244	255	265	277	286	290
10,8	107	116	127	138	148	158	170	180	191	200	211	220,5	231,5	242	253	263	274	284	288
10,9	106	115	126	137	147	157	168	178	188,5	198	208	218	228,5	239	250	261	271	282	286
11,0	105	114	125	136	145,5	156	167	177	187	196,5	206,5	216,5	227	237	248	258	268	280	284
11,1	104	113,5	124	135	144,5	155	165,5	175	186	195,5	205	215	225,5	235	246	256	266	277	283
11,2	103,5	113	123	133,5	143,5	154	164	174	184	194,5	203,5	213,5	223,5	234	244	254	264	274	280
11,3	103	112	122	132	142,5	152,5	162,5	173	183	192,5	202	212	222	232	242	252	262	272	277
11,4	102,5	111	121	131	141,5	150	161	172	181,5	191,5	199,5	210	220	230	240	249	260	269	275
11,5	101	110	119,5	129,5	140	149	159	170	179	189	198	207,5	218	227	238	247	258	267	272
11,6	100,5	108,5	118	128	138	147,5	157,5	167,5	177,5	187	196,5	206	216	226	236	245	256	265	269
11,7	99	108	117,5	127	137	146	156	166,5	176,5	186	195	204	214,5	224	234	243	254	263	267
11,8	98	107	117	126	136	145	155	165	175	184,5	193,5	202,5	213	223	232	241	252	261	265
11,9	97	106	116	125	134	143,5	154	163,5	173,5	183	192,5	200	211	220	230	239	249	259	263
12,0	96,5	105,5	115	124,5	133	143	152,5	162	172,5	181,5	191	198,5	208,5	218	228	237	247	256	261
12,1	96	105	114	123,5	132	142	151	160	171	180	189	197	207	217	226	235	245	254	259
12,2	95	104,5	113,5	122,5	131	140	150	158,5	169	178	187	196	205,5	215	224	233	243	252	257
12,3	94	103	113	121	130	138	148	157	167,5	177	186	194	203,5	212	223	231	241	250	254
12,4	93,5	102	112	120	128	137,5	147	156	166	175,5	184	193	202	210	221	229	239	247	252
12,5	92,5	101	111	119	127,5	136	146	154	164,5	174,5	182,5	191,5	200	208	219	227	237	245	250

Приложение N 6
к Правилам использования водных ресурсов
Верхне-Свирского и Нижне-Свирского водохранилищ,
утвержденным приказом Росводресурсов
от_____________20_____ г. N____________

Статические кривые зависимости объемов воды Верхне-Свирского водохранилища от уровней воды и координаты статических кривых зависимости объемов воды Верхне-Свирского водохранилища от уровней воды

Статическая кривая зависимости объемов воды речной части Верхне-Свирского водохранилища от уровней воды

Координаты статической кривой зависимости объемов воды речной части Верхне-Свирского водохранилища от уровней воды

млн м3

Уровень воды, м	0	0,01	0,02	0,03	0,04	0,05	0,06	0,07	0,08	0,09
29,80	166	167	168	168	169	170	171	171	172	173
29,90	174	175	175	176	177	178	179	179	180	181
30,00	182	183	184	184	185	186	187	188	189	190
30,10	190	191	192	193	194	195	196	197	198	199
30,20	199	200	201	202	203	204	205	206	207	208
30,30	209	210	211	212	213	214	215	216	217	218
30,40	219	220	221	222	223	224	225	226	227	228
30,50	229	230	231	233	234	235	236	237	238	239
30,60	240	241	242	244	245	246	247	248	249	250
30,70	252	253	254	255	256	257	259	260	261	262
30,80	263	265	266	267	268	270	271	272	273	274
30,90	276	277	278	279	281	282	283	285	286	287
31,00	288	290	291	292	294	295	296	298	299	300
31,10	302	303	304	306	307	309	310	311	313	314
31,20	315	317	318	320	321	322	324	325	327	328
31,30	330	331	333	334	335	337	338	340	341	343
31,40	344	346	347	349	350	352	353	355	356	358
31,50	359	361	363	364	366	367	369	370	372	373
31,60	375	377	378	380	381	383	385	386	388	389
31,70	391	393	394	396	398	399	401	403	404	406
31,80	408	409	411	413	414	416	418	420	421	423
31,90	425	426	428	430	432	433	435	437	439	440
32,00	442	444	446	447	449	451	453	455	456	458
32,10	460	462	464	466	467	469	471	473	475	477
32,20	479	480	482	484	486	488	490	492	494	496
32,30	497	499	501	503	505	507	509	511	513	515
32,40	517	519	521	523	525	527	529	531	533	535
32,50	537	539	541	543	545	547	549	551	553	555
32,60	557	559	561	563	565	567	569	571	574	576
32,70	578	580	582	584	586	588	590	593	595	597
32,80	599	601	603	605	608	610	612	614	616	618
32,90	621	623	625	627	629	632	634	636	638	641
33,00	643	645	647	650	652	654	656	659	661	663
33,10	666	668	670	672	675	677	679	682	684	686
33,20	689	691	693	696	698	700	703	705	707	710
33,30	712	715	717	720	723	726	728	731	734	736
33,40	739	742	745	747	750	753	756	758	761	764
33,50	766	769	772	775	777	780	783	785	788	791
33,60	794	796	799	802	804	807	810	813	815	818
33,70	821	824	826	829	832	834	837	840	843	845
33,80	848

Статическая кривая зависимости объемов воды озерной части Верхне-Свирского водохранилища от уровней воды

Координаты статической кривой зависимости объемов воды озерной части Верхне-Свирского водохранилища от уровней воды

млн м3

Уровень воды, м	0	0,01	0,02	0,03	0,04	0,05	0,06	0,07	0,08	0,09
32,00	247240	247337	247434	247531	247628	247725	247822	247919	248016	248113
32,10	248210	248307	248404	248501	248598	248695	248792	248889	248986	249083
32,20	249180	249277	249374	249471	249568	249665	249762	249859	249956	250053
32,30	250150	250247	250344	250441	250538	250635	250732	250829	250926	251023
32,40	251120	251217	251314	251411	251508	251605	251702	251799	251896	251993
32,50	252090	252187	252284	252381	252478	252575	252672	252769	252866	252963
32,60	253060	253157	253254	253351	253448	253545	253642	253739	253836	253933
32,70	254030	254127	254224	254321	254418	254515	254612	254709	254806	254903
32,80	255000	255097	255194	255291	255388	255485	255582	255679	255776	255873
32,90	255970	256067	256164	256261	256358	256455	256552	256649	256746	256843
33,00	256940	257037	257134	257231	257328	257425	257522	257619	257716	257813
33,10	257910	258007	258104	258201	258298	258395	258492	258589	258686	258783
33,20	258880	258977	259074	259171	259268	259365	259462	259559	259656	259700
33,30	259850	259897	259945	259992	260039	260086	260134	259897	260228	260275
33,40	260500	260555	260610	260665	260720	260775	260830	260885	260940	260995
33,50	261054	261116	261178	261240	261302	261364	261426	261488	261550	261612
33,60	261676	261723	261770	261817	261864	261911	261958	262005	262052	262099
33,70	262149	262196	262243	262290	262337	262384	262431	262478	262525	262572
33,80	262621	262668	262715	262762	262809	262856	262903	262950	262997	263044
33,90	263094	263118	263142	263166	263190	263214	263238	263262	263286	263310
34,00	263334	263381	263428	263475	263522	263569	263616	263663	263710	263757
34,10	263806	263853	263900	263947	263994	264041	264088	264135	264182	264229
34,20	264279	264309	264339	264369	264399	264429	264459	264489	264519	264549
34,30	264574

Статическая кривая зависимости объемов воды в Верхне-Свирском водохранилище от уровней воды

Координаты статической кривой зависимости объемов Верхне-Свирского водохранилища от уровней воды

млн м3

Уровень воды, м	0	0,01	0,02	0,03	0,04	0,05	0,06	0,07	0,08	0,09
29,80	247406	247444	247481	247519	247557	247594	247632	247669	247707	247745
29,90	247782	247820	247857	247895	247932	247970	248008	248045	248083	248120
30,00	248158	248196	248233	248271	248308	248346	248384	248421	248459	248496
30,10	248534	248571	248609	248647	248684	248722	248759	248797	248835	248872
30,20	248910	248947	248985	249023	249060	249098	249135	249173	249210	249248
30,30	249286	249323	249361	249398	249436	249474	249511	249549	249586	249624
30,40	249662	249699	249737	249774	249812	249850	249887	249925	249962	250000
30,50	250037	250075	250113	250150	250188	250225	250263	250301	250338	250376
30,60	250413	250451	250489	250526	250564	250601	250639	250676	250714	250752
30,70	250789	250827	250864	250902	250940	250977	251015	251052	251090	251128
30,80	251165	251203	251240	251278	251315	251353	251391	251428	251466	251503
30,90	251541	251579	251616	251654	251691	251729	251767	251804	251842	251879
31,00	251817	251854	251892	251930	251967	252005	252042	252080	252118	252155
31,10	252193	252230	252268	252306	252343	252381	252418	252456	252494	252531
31,20	252569	252606	252644	252681	252719	252757	252794	252832	252869	252907
31,30	252945	252982	253020	253057	253095	253133	253170	253208	253245	253283
31,40	253320	253358	253396	253433	253471	253508	253546	253584	253621	253659
31,50	253696	253724	253752	253780	253808	253836	253864	253892	253920	253948
31,60	253972	254010	254047	254085	254123	254160	254198	254235	254273	254311
31,70	254348	254386	254423	254461	254498	254536	254574	254611	254649	254686
31,80	254724	254762	254799	254837	254874	254912	254950	254987	255025	255062
31,90	255100	255137	255175	255213	255250	255288	255325	255363	255401	255438
32,00	255476	255513	255551	255589	255626	255664	255701	255739	255777	255814
32,10	255852	255889	255927	255964	256002	256040	256077	256115	256152	256190
32,20	256228	256265	256303	256340	256378	256416	256453	256491	256528	256566
32,30	256603	256641	256679	256716	256754	256791	256829	256867	256904	256942
32,40	256979	257017	257055	257092	257130	257167	257205	257242	257280	257318
32,50	257355	257393	257430	257468	257506	257543	257581	257618	257656	257694
32,60	257731	257769	257806	257844	257881	257919	257957	257994	258032	258069
32,70	258107	258145	258182	258220	258257	258295	258333	258370	258408	258445
32,80	258483	258521	258558	258596	258633	258671	258708	258746	258784	258821
32,90	258859	258896	258934	258972	259009	259047	259084	259122	259160	259197
33,00	259235	259272	259310	259347	259385	259423	259460	259498	259535	259573
33,10	259711	259748	259786	259823	259861	259899	259936	259974	260011	260049
33,20	260186	260224	260262	260299	260337	260374	260412	260450	260487	260522
33,30	260562	260609	260656	260703	260750	260797	260844	260891	260938	260985
33,40	261000	261061	261122	261183	261244	261305	261366	261427	261488	261549
33,50	261606	261673	261740	261808	261875	261942	262009	262076	262144	262211
33,60	262278	262395	262512	262629	262746	262863	262980	263097	263214	263331
33,70	263450	263647	263844	264041	264238	264435	264632	264829	265026	265223
33,80	265422

Приложение N 7
к Правилам использования водных ресурсов
Верхне-Свирского и Нижне-Свирского водохранилищ,
утвержденным приказом Росводресурсов
от_____________20_____ г. N____________

Зависимость уровней воды в нижнем бьефе гидроузла Верхне-Свирского водохранилища от расходов воды при различных отметках уровней воды у плотины гидроузла Нижне-Свирского водохранилища

Приложение N 8
к Правилам использования водных ресурсов
Верхне-Свирского и Нижне-Свирского водохранилищ,
утвержденным приказом Росводресурсов
от_____________20_____ г. N____________

Статическая кривая зависимости объемов воды в Нижне-Свирском водохранилище от уровней воды

Координаты статической кривой зависимости объемов воды в Нижне-Свирском водохранилище от уровней воды

млн м3

Отметки уровней воды, м	0	0,01	0,02	0,03	0,04	0,05	0,06	0,07	0,08	0,09
15,30						64,8	65,0	65,2	65,4	65,6
15,40	65,9	66,1	66,3	66,5	66,7	66,9	67,1	67,3	67,5	67,7
15,50	67,9	68,1	68,4	68,6	68,8	69,0	69,2	69,4	69,6	69,8
15,60	70,0	70,2	70,4	70,6	70,9	71,1	71,3	71,5	71,7	71,9
15,70	72,1	72,3	72,5	72,7	72,9	73,2	73,4	73,6	73,8	74,0
15,80	74,2	74,4	74,6	74,8	75,0	75,2	75,4	75,7	75,9	76,1
15,90	76,3	76,5	76,7	76,9	77,1	77,3	77,5	77,7	78,0	78,2
16,00	78,4	78,6	78,8	79,0	79,2	79,4	79,6	79,8	80,0	80,2
16,10	80,5	80,7	80,9	81,1	81,3	81,5	81,7	81,9	82,1	82,3
16,20	82,5	82,7	83,0	83,2	83,4	83,6	83,8	84,0	84,2	84,4
16,30	84,6	84,8	85,0	85,3	85,5	85,7	85,9	86,1	86,3	86,5
16,40	86,7	86,9	87,1	87,3	87,5	87,8	88,0	88,2	88,4	88,6
16,50	88,8	89,0	89,2	89,4	89,6	89,8	90,1	90,3	90,5	90,7
16,60	90,9	91,1	91,3	91,5	91,7	91,9	92,1	92,3	92,6	92,8
16,70	93,0	93,2	93,4	93,6	93,8	94,0	94,2	94,4	94,6	94,8
16,80	95,1	95,3	95,5	95,7	95,9	96,1	96,3	96,5	96,7	96,9
16,90	97,1	97,4	97,6	97,8	98,0	98,2	98,4	98,6	98,8	99,0
17,00	99,2	99,4	99,6	99,9	100,1	100,3	100,5	100,7	100,9	101,1
17,10	101,3	101,5	101,7	101,9	102,2	102,4	102,6	102,8	103,0	103,2
17,20	103,4	103,6	103,8	104,0	104,2	104,4	104,7	104,9	105,1	105,3
17,30	105,5	105,7	105,9	106,1	106,3	106,5	106,7	107,0	107,2	107,4
17,40	107,6	107,8	108,0	108,2	108,4	108,6	108,8	109,0	109,2	109,5
17,50	109,7	109,9	110,1	110,3	110,5	110,7	110,9	111,1	111,3	111,5
17,60	111,7	112,0	112,2	112,4	112,6	112,8	113,0	113,2	113,4	113,6
17,70	113,8	114,0	114,3	114,5	114,7	114,9	115,1	115,3	115,5	115,7
17,80	115,9	116,1	116,3	116,5	116,8	117,0	117,2	117,4	117,6	117,8
17,90	118,0	118,2	118,4	118,6	118,8	11 9,0	119,3	119,5	119,7	119,9
18,00	120,1	120,3	120,5	120,7	120,9	121,1	121,3	121,6	121,8	122,0

Приложение N 9
к Правилам использования водных ресурсов
Верхне-Свирского и Нижне-Свирского водохранилищ,
утвержденным приказом Росводресурсов
от_____________20_____ г. N____________

Зависимость уровней воды в нижнем бьефе гидроузла Нижне-Свирского водохранилища от расходов воды при различных отметках уровня воды Ладожского озера (на водомерном посту Свирица)

Приложение N 10
к Правилам использования водных ресурсов
Верхне-Свирского и Нижне-Свирского водохранилищ,
утвержденным приказом Росводресурсов
от_____________20_____ г. N____________

Диспетчерский график работы Верхне-Свирского водохранилища

Координаты границ зон диспетчерского графика работы Верхне-Свирского водохранилища

Дата	Зона I	Линия 1	Подзона IIа	Линия 6	Подзона IIб	Линия 6	Подзона IIв	Линия 3	Подзона IIг	Линия 2	Линия 3	Подзона IIд	Линия 6	Подзона IIе	Линия 5
01.04	Зона неиспользуемого объема, 0 - 1,0 м 3/с	29,80	Зона перебоев, 350 - 450 м 3/с	31,45	Зона перебоев, 400 - 450 м 3/с	-	Зона перебоев, 350 - 400 м 3/с	-	Зона перебоев, 100 - 350 м 3/с	30,60		Зона перебоев, 350 - 400 м 3/с	-	Зона перебоев, 300 - 350 м 3/с	-
01.05		29,80		31,45		31,45		30,90		30,60			-		-
01.06		29,80		-		31,45		30,90		30,60			-		-
01.07		29,80		31,50		31,45		30,90		30,60	30,90		-		-
01.08		29,80		31,50		-		-		-	30,90		-		-
01.09		29,80		31,45		-		-		-	30,90		-		-
01.10		29,80		31,45		-		-		-	30,90		-		-
01.11		29,80		31,45		-		-		-	30,90		-		-
01.12		29,80		31,45		-		-		-	30,90		31,45		31,00
01.01		29,80		-		-		-		-	-		31,45		31,00
01.02		29,80		-		-		-		-	-		31,45		31,00
01.03		29,80		-		-		-		-	-		31,45		30,90
31.03		29,80		-		-		-		-	-		31,45		30,80

Дата	Подзона IIж	Линия 4	Подзона IIIа	Линия 7	Подзона IIIб	Линия 7	Подзона IVа	Линия 8	Подзона IVа	Линия 8	Зона V	Линия 9
01.04	Зона перебоев, 100 - 300 м 3/с	-	Зона гарантированного режима, 450 - 500 м 3/с	31,60	Зона гарантированного режима,400 - 450 м 3/с	-	Зона отдач сверх гарантированных, 500 - 2680 м 3/с	33,30	Зона отдач сверх гарантированных, 450 - 2680 м 3/с	33,30	Зона максимальных сбросов,2680 - 3252 м3/с	33,80
01.05		-		31,60/31,40		-		33,30		33,30		33,80
01.06		-		31,88		-		33,30		33,30		33,80
01.07		-		32,08/31,70		-		33,30		33,30		33,80
01.08		-		31,70		-		33,30		33,30		-
01.09		-		31,60		-		33,30		33,30		-
01.10		-		31,60		-		33,30		33,30		-
01.11		-		31,60		-		33,30		33,30		-
01.12		30,40		31,60		31,60		33,30		33,30		-
01.01		30,40		-		31,60		33,30		33,30		-
01.02		30,40		-		31,60		33,30		33,30		-
01.03		30,30		-		31,60		33,30		33,30		-
31.03		30,20		-		31,60		33,30		33,30		-

Приложение N 11
к Правилам использования водных ресурсов
Верхне-Свирского и Нижне-Свирского водохранилищ,
утвержденным приказом Росводресурсов
от_____________20_____ г. N____________

Зависимость расходов в створе гидроузла Верхне-Свирского водохранилища от уровней воды Онежского озера при различных уровнях у плотины гидроузла Верхне-Свирского водохранилища

Приложение N 12
к Правилам использования водных ресурсов
Верхне-Свирского и Нижне-Свирского водохранилищ,
утвержденным приказом Росводресурсов
от_____________20_____ г. N____________

Диспетчерский график работы Нижне-Свирского водохранилища

Координаты границ зон диспетчерского графика работы Нижне-Свирского водохранилища

Дата	Зона I	Линия 1	Зона II	Линия 2	Подзона IIIa	Линия 3	Подзона IIIб	Линия 4	Зона IV	Линия 5
01.04	Зона неиспользуемого объема,1,0 м 3/с	15,35	Зона перебоев,1,0 - 100 м 3/с	17,25	Зона гарантированного режима (лето),100 - 3235 м 3/с	17,95	Зона гарантированного режима (зима),100 - 1345 м 3/с	-	Зона максимальных сбросов,3235 - 3560 м 3/с	18,09
01.05		15,35		17,25		17,95		-		18,09
01.06		15,35		17,25		17,95		-		18,09
01.07		15,35		17,25		17,95		-		18,09
01.08		15,35		17,25		17,95		-		18,09
01.09		15,35		17,25		17,95		-		18,09
01.10		15,35		17,25		17,95		-		18,09
01.11		15,35		17,25		17,95				18,09
01.12		15,35		17,25		17,95		17,95		18,09
01.01		15,35		-				17,95		-
01.02		15,35		-				17,95		-
01.03		15,35		-				17,95		-
31.03		15,35		-				17,95		-

Приложение N 13
к Правилам использования водных ресурсов
Верхне-Свирского и Нижне-Свирского водохранилищ,
утвержденным приказом Росводресурсов
от_____________20_____ г. N____________

Кривые продолжительности основных элементов режима работы водохранилищ

Кривые обеспеченности среднего месячного суммарного расхода воды в нижнем бьефе гидроузла Верхне-Свирского водохранилища

Кривые обеспеченности среднего месячного суммарного расхода воды в нижнем бьефе гидроузла Верхне-Свирского водохранилища за апрель-ноябрь

Кривые обеспеченности среднего месячного суммарного расхода воды в нижнем бьефе гидроузла Верхне-Свирского водохранилища за декабрь-март

Кривые обеспеченности среднего месячного расхода воды через турбины гидроузла Верхне-Свирского водохранилища

Кривые обеспеченности среднего месячного расхода воды на шлюзование через гидроузел Верхне-Свирского водохранилища

Кривая обеспеченности фактических среднесуточных расходов воды Верхне-Свирского водохранилища на шлюзование (2019 г.)

Кривые обеспеченности среднего месячного расхода воды через водосбросные сооружения гидроузла Верхне-Свирского водохранилища

Кривые обеспеченности среднего месячного суммарного расхода воды в нижнем бьефе гидроузла Нижне-Свирского водохранилища

Кривые обеспеченности среднего месячного суммарного расхода воды в нижнем бьефе гидроузла Нижне-Свирского водохранилища за апрель-ноябрь

Кривые обеспеченности среднего месячного суммарного расхода воды в нижнем бьефе гидроузла Нижне-Свирского водохранилища за декабрь-март

Кривые обеспеченности среднего месячного расхода воды через турбины гидроузла Нижне-Свирского водохранилища

Кривые обеспеченности среднего месячного расхода воды на шлюзование через гидроузел Нижне-Свирского водохранилища

Кривая обеспеченности фактических среднесуточных расходов воды Нижне-Свирского водохранилища на шлюзование (2019 г.)

Кривые обеспеченности среднего месячного расхода воды через водосбросные сооружения гидроузла Нижне-Свирского водохранилища

Кривые обеспеченности конечных для интервала уровней воды в верхнем бьефе гидроузла Верхне-Свирского водохранилища

Апрель - июнь

Июль-ноябрь

Декабрь - март

Кривые обеспеченности конечных для интервала уровней воды в нижнем бьефе гидроузла Верхне-Свирского водохранилища

Апрель - июнь

Июль - ноябрь

Декабрь - март

Кривые обеспеченности конечных для интервала уровней воды в верхнем бьефе гидроузла Нижне-Свирского водохранилища

Апрель - июнь

Июль - ноябрь

Декабрь - март

Кривые обеспеченности конечных для интервала уровней воды в нижнем бьефе гидроузла Нижне-Свирского водохранилища

Апрель - июнь

Июль - ноябрь

Декарь - март

Кривые обеспеченности средних за интервал напоров-нетто на гидроузле Верхне-Свирского водохранилища

Кривые обеспеченности средних за интервал напоров-нетто на гидроузле Нижне-Свирского водохранилища

Кривые обеспеченности средних за интервал мощностей гидроэлектростанции на гидроузле Верхне-Свирского водохранилища

Кривые обеспеченности средних за интервал мощностей гидроэлектростанции на гидроузле Нижне-Свирского водохранилища

Кривые обеспеченности объемов выработки электроэнергии за интервал (месяц) на гидроузле Верхне-Свирского водохранилища

Кривые обеспеченности объемов выработки электроэнергии за интервал (год и по сезонам) на гидроузле Верхне-Свирского водохранилища

Кривые обеспеченности объемов выработки электроэнергии за интервал (месяц) на гидроузле Нижне-Свирского водохранилища

Кривые обеспеченности объемов выработки электроэнергии за интервал (год и по сезонам) на гидроузле Нижне-Свирского водохранилища

Приложение N 14
к Правилам использования водных ресурсов
Верхне-Свирского и Нижне-Свирского водохранилищ,
утвержденным приказом Росводресурсов
от_____________20_____ г. N____________

Полные балансовые таблицы расчетных режимов работы Верхне-Свирского и Нижне-Свирского водохранилищ за конкретные водохозяйственные годы с объемами стока,близкими по расчетным обеспеченностям к характерным значениям

Расчетный интервал		Приток воды				Уровень воды			Статическая емкость водохранилища, млн м 3			Забор воды, млн м 3	Потери, млн м 3		Сброс воды через гидроузел					Поступление на нижерасположенный участок, млн м 3	Напор-нетто, м	Мощность, МВт	Выработка электроэнергии, МВт*ч
Расчетный интервал		суммарный расход, м 3/с	объем, млн м 3			в верхнем бьефе		в нижнем бьефе, средний	полный объем		аккумуляция (наполнение) (сработка -)		на испарения за вычетом осадков	на фильтрацию	всего, млн м 3	в том числе через:
год	месяц		суммарный	в том числе:		на начало	на конец		на начало	на конец						турбины ГЭС	судоходные шлюзы млн м 3		водосбросные сооружения, млн м 3
год	месяц		суммарный	боковая приточность	приток с верхнего участка	на начало	на конец		на начало	на конец						объем, млн м 3	судоходные шлюзы млн м 3		водосбросные сооружения, млн м 3					расход, м 3/с
	Расчетный режим работы водохранилищ в многоводный по водности 1991/92 г. и 2012/13 г., обеспеченность Р=10 %
Верхне-Свирское водохранилище
1991/92	IV	1 073	2 782	2 782	0	31,68	32,12	18,31	254 474,63	256 128,99	1 654,36	1,15	-382	0	1 508,49	1 505,64	581	2,85	0	1 508,49	13,39	65,6	47 232
	V	1 560	4 178	4 178	0	32,12	32,81	18,55	256 128,99	258 723,32	2 594,33	0,97	-232	0	1 814,7	1 778,5	664	36,2	0	1 814,7	13,72	76,9	57 214
	VI	801	2 075	2 075	0	32,81	32,82	18,74	258 723,32	258 760,92	37,60	1,15	-31,8	2,59	2 065,46	2 020,36	779	45,1	0	2 068,05	13,88	91,2	65 664
	VII	587	1 573	1 573	0	32,82	32,79	18,48	258 760,92	258 648,12	-112,80	1,11	3,97	2,68	1 678,04	1 629,84	609	48,2	0	1 680,72	14,13	72,6	54 014
	VIII	526	1 410	1 410	0	32,79	32,75	18,51	258 648,12	258 497,73	-150,39	1,15	-179	2,68	1 735,56	1 688,66	630	46,9	0	1 738,24	14,06	74,7	55 577
	IX	553	1 481	1 481	0	32,75	32,79	18,50	258 497,73	258 648,12	150,39	1,08	-347	2,59	1 673,94	1 631,14	629	42,8	0	1 676,53	14,07	74,7	53 784
	X	734	1 967	1 967	0	32,79	32,82	18,81	258 648,12	258 760,92	112,80	1,34	-402	2,68	2 252,18	2 211,78	826	40,4	0	2 254,86	13,8	96,2	71 573
	XI	838	2 173	2 173	0	32,82	32,95	18,81	258 760,92	259 249,71	488,79	1,43	-547	2,59	2 227,19	2 211,09	853	16,1	0	2 229,78	13,88	99,9	71 928
	XII	911	2 439	2 439	0	32,95	33,07	18,55	259 249,71	259 700,89	451,18	1,32	0	2,68	1 983,82	1 983,61	741	0,21	0	1 986,5	14,26	89,1	66 290
	I	578	1 549	1 549	0	33,07	32,96	18,48	259 700,89	259 287,30	-413,59	1,37	0	2,68	1 958,54	1 958,54	731	0	0	1 61,22	14,34	88,4	65 770
	II	438	1 059	1 059	0	32,96	32,80	18,35	259 287,30	258 685,72	-601,58	1,10	0	2,42	1 657,06	1 657,06	685	0	0	1 659,48	14,33	82,8	57 629
	III	386	1 034	1 034	0	32,80	32,71	18,01	258 685,72	258 347,33	-338,39	1,07	0	2,68	1 368,64	1 368,64	511	0	0	1371,32	14,55	62,7	46 649
Итого		749	23 720	23 720	0						3 872,7	14,24	-2 116,83	26,27	21 923,62	21 644,86	686,58	278,76	0	21949,89	14,03	81,23	713 324
Нижне-Свирское водохранилище
1991/92	IV	756	1 959,49	451	1 508,49	17,50	17,90	6,78	109,66	118,01	8,35	0,96	-0,94	2,59	1 948,53	1 946,97	751	1,56	0	1 951,12	10,77	71,4	51 408
	V	850	2 275,7	461	1 814,7	17,90	17,93	7,00	118,01	118,63	0,62	0,80	-0,57	2,68	2 272,17	2 250,47	840	21,7	0	2 274,85	10,77	79,9	59 446
	VI	852,6	2 209,46	144	2 065,46	17,93	17,92	7,01	118,63	118,42	-0,21	0,95	-0,08	2,59	2 206,21	2 175,91	839	30,3	0	2 208,8	10,77	79,8	57 456
	VII	658,2	1 761,64	83,6	1 678,04	17,92	17,92	6,55	118,42	118,42	0,00	0,92	0,01	2,68	1 758,03	1 725,13	644	32,9	0	1 760,71	11,22	63,8	47 467
	VIII	695	1 861,56	126	1 735,56	17,92	17,90	6,64	118,42	118,01	-0,41	0,96	-0,44	2,68	1 858,77	1 826,87	682	31,9	0	1 861,45	11,12	67	49 848
	IX	681,1	1 764,84	90,9	1 673,94	17,90	17,92	6,61	118,01	118,42	0,41	0,89	-0,85	2,59	1 761,80	1 733,5	669	28,3	0	1 764,39	11,15	65,9	47 448
	X	915,7	2 452,18	200	2 252,18	17,92	17,90	7,15	118,42	118,01	-0,41	1,10	-0,99	2,68	2 449,80	2 424,1	905	25,7	0	2 452,48	10,61	84,8	63 091
	XI	989	2 564,19	337	2 227,19	17,90	17,80	7,32	118,01	115,92	-2,09	1,18	-1,34	2,59	2 563,85	2 554,93	986	8,92	0	2 566,44	10,38	90,4	65 088
	XII	794,4	2 126,82	143	1 983,82	17,80	17,60	6,88	115,92	111,75	-4,17	1,10	0	2,68	2 127,21	2 127,21	794	0	0	2 129,89	10,67	74,8	55 651
	I	758,3	2 031,74	73,2	1 958,54	17,60	17,50	6,79	111,75	109,66	-2,09	1,14	0	2,68	2 030,01	2 030,01	758	0	0	2 032,69	10,61	71	52 824
	II	705,5	1 706,76	49,7	1 657,06	17,50	17,30	6,67	109,66	105,49	-4,17	0,91	0	2,42	1 707,6	1 707,6	706	0	0	1 710,02	10,58	65,9	45 866
	III	535,1	1 433,24	64,6	1 368,64	17,30	17,20	6,26	105,49	103,40	-2,09	0,88	0	2,68	1 431,77	1 431,77	535	0	0	1 434,45	10,84	51,2	38 093
Итого		766	24 147,6	2224	21 923,62						-6,26	11,79	-5,2	31,54	24 115,75	23 934,47	759,08	181,28	0	24 147,29	10,79	72,16	633 686
Верхне-Свирское водохранилище
2012/13	IV	797	2 067	2 067	0	32,05	32,33	18,33	255 865,80	256 918,57	1 052,77	1,15	-382	0	1 395,08	1 392,23	537	2,85	0	1 395,08	13,66	61,9	44 568
	V	2 070	5 545	5 545	0	32,33	33,30	18,71	256 918,57	260 565,67	3 647,10	0,97	-232	0	2 128,93	2 092,73	781	36,2	0	2 128,93	13,91	91,7	68 225
	VI	955	2 476	2 476	0	33,30	33,30	19,02	260 565,67	260 565,67	0,00	1,15	-31,8	2,59	2 504,06	2 458,96	949	45,1	0	2 506,65	14,08	112,7	81 144
	VII	560	1 501	1 501	0	33,30	33,12	18,74	260 565,67	259 888,89	-676,78	1,11	3,97	2,68	2 170,02	2 121,82	792	48,2	0	2 172,7	14,27	95,3	70 903
	VIII	566	1 517	1 517	0	33,12	33,09	18,52	259 888,89	259 776,09	-112,80	1,15	-179	2,68	1 804,97	1 758,07	656	46,9	0	1 807,65	14,39	79,6	59 222
	IX	467	1 251	1 251	0	33,09	33,06	18,50	259 776,09	259 663,29	-112,80	1,08	-347	2,59	1 707,13	1 664,33	642	42,8	0	1 709,72	14,38	77,9	56 088
	X	830	2 224	2 224	0	33,06	33,28	18,51	259 663,29	260 490,47	827,18	1,34	-402	2,68	1 794,8	1 754,4	655	40,4	0	1 797,48	14,46	79,9	59 446
	XI	1 197	3 103	3 103	0	33,28	33,30	19,93	260 490,47	260 565,67	75,20	1,43	-547	2,59	3 570,78	3 554,68	1371	16,1	0	3 573,37	13,16	152,2	109 584
	XII	792	2 120	2 120	0	33,30	33,30	18,71	260 565,67	260 565,67	0,00	1,32	0	2,68	2 116	2 115,79	790	0,21	0	2 118,68	14,39	95,9	71 350
	I	257	689	689	0	33,30	32,95	18,63	260 565,67	259 249,71	-1 315,96	1,37	0	2,68	2 000,91	2 000,91	747	0	0	2 003,59	14,3	90,1	67 034
	II	198	479	479	0	32,95	32,71	18,38	259 249,71	258 347,33	-902,38	1,10	0	2,42	1 377,86	1 377,86	570	0	0	1 380,28	14,25	68,5	46 032
	III	169	453	453	0	32,71	32,43	18,37	258 347,33	257 294,56	- 1 052,77	1,07	0	2,68	1 502,02	1 502,02	561	0	0	1 504,7	14	66,3	49 327
Итого		738	23 425	23 425	0						1 428,76	14,24	-2 116,83	26,27	24 072,56	23 793,8	754,25	278,76	0	24 098,83	14,1	89,33	782 923
Нижне-Свирское водохранилище
2012/13	IV	578,1	1 499,08	104	1 395,08	17,84	17,86	6,36	116,76	117,17	0,41	0,96	-0,94	2,59	1 496,06	1 494,5	577	1,56	0	1 498,65	11,34	57,8	41 616
	V	942	2 522,93	394	2 128,93	17,86	17,89	7,21	117,17	117,80	0,63	0,80	-0,57	2,68	2 519,39	2 497,69	933	21,7	0	2 522,07	10,52	86,7	64 505
	VI	1 011,1	2 621,06	117	2 504,06	17,89	17,89	7,36	117,80	117,80	0,00	0,95	-0,08	2,59	2 617,6	2 587,3	998	30,3	0	2 620,19	10,38	91,5	65 880
	VII	844	2 261,02	91	2 170,02	17,89	17,86	6,99	117,80	117,17	-0,63	0,92	0,01	2,68	2 258,04	2 225,14	831	32,9	0	2 260,72	10,74	78,8	58 627
	VIII	721,8	1 932,97	128	1 804,97	17,86	17,88	6,71	117,17	117,59	0,42	0,96	-0,44	2,68	1 929,35	1 897,45	708	31,9	0	1 932,03	11,01	68,8	51 187
	IX	685,3	1 775,23	68,1	1 707,13	17,88	17,85	6,62	117,59	116,96	-0,63	0,89	-0,85	2,59	1 773,23	1 744,93	673	28,3	0	1 775,82	11,1	66	47 520
	X	717,8	1 922,8	128	1 794,8	17,85	17,87	6,70	116,96	117,38	0,42	1,10	-0,99	2,68	1 919,59	1 893,89	707	25,7	0	1 922,27	11,01	68,7	51 113
	XI	1 489	3 857,78	287	3 570,78	17,87	17,95	8,33	117,38	119,05	1,67	1,18	-1,34	2,59	3 853,68	2 721,6	1050	8,92	1 123,16	3 856,27	9,43	87,4	62 928
	XII	845,3	2 264	148	2 116	17,95	17,84	6,99	119,05	116,76	-2,29	1,10	0	2,68	2 262,51	2 262,51	845	0	0	2 265,19	10,76	80,3	59 743
	I	761,2	2 039,01	38,1	2 000,91	17,84	17,88	6,80	116,76	117,59	0,83	1,14	0	2,68	2 034,36	2 034,36	760	0	0	2 037,04	10,91	73,2	54 461
	II	579,3	1 400,46	22,6	1 377,86	17,88	17,86	6,36	117,59	117,17	-0,42	0,91	0	2,42	1 397,55	1 397,55	578	0	0	1 399,97	11,36	58	38 976
	III	571,9	1 531,22	29,2	1 502,02	17,86	17,88	6,35	117,17	117,59	0,42	0,88	0	2,68	1 527,24	1 527,24	570	0	0	1 529,92	11,37	57,2	42 557
Итого		812	25 627,6	1555	24 072,56						0,83	11,79	-5,2	31,54	25 588,6	24 284,16	769,17	181,28	1 123,16	25 620,14	10,83	72,87	639 113
	Расчетный режим работы водохранилища в средний по водности 1989/90 г. и 2016/17 г., обеспеченность Р=50 %
Верхне-Свирское водохранилище
1989/90	IV	1 640	4 252	4 252	0	32,51	33,19	18,54	257 595,35	260 152,08	2 556,73	1,15	-382	0	2 076,12	2 073,27	800	2,85	0	2 076,12	14,11	95,2	68 544
	V	1 521	4 074	4 074	0	33,19	33,30	20,00	260 152,08	260 565,67	413,59	0,97	-232	0	3 891,44	3 855,24	1439	36,2	0	3 891,44	13,05	158,4	117 850
	VI	519	1 344	1 344	0	33,30	33,15	18,67	260 565,67	260 001,69	-563,98	1,15	-31,8	2,59	1 936,04	1 890,94	730	45,1	0	1 938,63	14,36	88,4	63 648
	VII	329	882	882	0	33,15	32,91	18,53	260 001,69	259 099,31	-902,38	1,11	3,97	2,68	1 776,62	1 728,42	645	48,2	0	1 779,3	14,3	77,8	57 883
	VIII	242	649	649	0	32,91	32,75	18,34	259 099,31	258 497,73	-601,58	1,15	-179	2,68	1 425,75	1 378,85	515	46,9	0	1 428,43	14,29	62,1	46 202
	IX	410	1 098	1 098	0	32,75	32,77	18,34	258 497,73	258 572,92	75,19	1,08	-347	2,59	1 366,14	1 323,34	511	42,8	0	1 368,73	14,22	61,3	44 136
	X	699	1 873	1 873	0	32,77	32,86	18,59	258 572,92	258 911,31	338,39	1,34	-402	2,68	1 932,59	1 892,19	706	40,4	0	1 935,27	14,03	83,6	62 198
	XI	466	1 207	1 207	0	32,86	32,82	18,56	258 911,31	258 760,92	-150,39	1,43	-547	2,59	1 900,37	1 884,27	727	16,1	0	1 902,96	14,08	86,4	62 208
	XII	272	729	729	0	32,82	32,61	18,26	258 760,92	257 971,34	-789,58	1,32	0	2,68	1 514,58	1 514,37	565	0,21	0	1 517,26	14,26	68	50 592
	I	227	608	608	0	32,61	32,39	18,17	257 971,34	257 144,16	-827,18	1,37	0	2,68	1 431,13	1 431,13	534	0	0	1 433,81	14,13	63,7	47 393
	II	301	728	728	0	32,39	32,25	18,10	257 144,16	256 617,78	-526,38	1,10	0	2,42	1 250,86	1 250,86	517	0	0	1 253,28	14,02	61,2	41 126
	III	459	1 230	1 230	0	32,25	32,21	18,08	256 617,78	256 467,38	-150,40	1,07	0	2,68	1 376,65	1 376,65	514	0	0	1 379,33	13,95	60,5	45 012
Итого		590	18 674	18 674	0						-1 127,97	14,24	-2 116,83	26,27	21 878,29	21 599,53	683,58	278,76	0	21 904,56	14,07	80,55	706 792
Нижне-Свирское водохранилище
1989/90	IV	1 066	2 762,12	686	2 076,12	17,30	17,40	7,48	105,49	107,58	2,09	0,96	-0,94	2,59	2 757,42	2 755,86	1 063	1,56	0	2 760,01	9,72	91,2	65 664
	V	1 535	4 110,44	219	3 891,44	17,40	17,95	8,41	107,58	119,05	11,47	0,80	-0,57	2,68	4 096,06	3 106,94	1 160	21,7	967,42	4 098,74	9,12	93,4	69 490
	VI	761,9	1 974,64	38,6	1 936,04	17,95	17,92	6,80	119,05	118,42	-0,63	0,95	-0,08	2,59	1 971,81	1 941,51	749	30,3	0	1 974,4	10,99	72,7	52 344
	VII	670,8	1 797,52	20,9	1 776,62	17,92	17,89	6,59	118,42	117,80	-0,62	0,92	0,01	2,68	1 794,53	1 761,63	658	32,9	0	1 797,21	11,17	64,9	48 286
	VIII	540,36	1 448,15	22,4	1 425,75	17,89	17,89	6,27	117,80	117,80	0,00	0,96	-0,44	2,68	1 444,95	1 413,05	528	31,9	0	1 447,63	11,47	53,5	39 804
	IX	543,5	1 408,84	42,7	1 366,14	17,89	17,90	6,28	117,80	118,01	0,21	0,89	-0,85	2,59	1 406	1 377,7	532	28,3	0	1 408,59	11,47	53,9	38 808
	X	764,6	2 046,59	114	1 932,59	17,90	17,80	6,81	118,01	115,92	-2,09	1,10	-0,99	2,68	2 045,89	2 020,19	754	25,7	0	2 048,57	10,89	72,5	53 940
	XI	763,4	1 979,07	78,7	1 900,37	17,80	17,70	6,81	115,92	113,84	-2,08	1,18	-1,34	2,59	1 978,72	1 969,8	760	8,92	0	1 981,31	10,79	72,4	52 128
	XII	581,1	1 557,68	43,1	1 514,58	17,70	17,60	6,37	113,84	111,75	-2,09	1,10	0	2,68	1 555,99	1 555,99	581	0	0	1 558,67	11,13	57,1	42 482
	I	546,1	1 463,53	32,4	1 431,13	17,60	17,50	6,29	111,75	109,66	-2,09	1,14	0	2,68	1 461,8	1 461,8	546	0	0	1 464,48	11,11	53,6	39 878
	II	556,8	1 347,06	96,2	1 250,86	17,50	17,40	6,31	109,66	107,58	-2,08	0,91	0	2,42	1 345,81	1 345,81	556	0	0	1 348,23	10,99	53,9	36 221
	III	601,7	1 611,65	235	1 376,65	17,40	17,40	6,42	107,58	107,58	0,00	0,88	0	2,68	1 608,09	1 608,09	600	0	0	1 610,77	10,83	57,4	42 706
Итого		744	23 507,3	1 629	21 878,29						2,09	11,79	-5,2	31,54	23 467,07	22 318,37	707,25	181,28	967,42	23 498,61	10,81	66,38	581 751
Верхне-Свирское водохранилище
2016/17	IV	1 185	3 071	3 071	0	32,22	32,74	18,39	256 504,98	258 460,13	1 955,15	1,15	-382	0	1 496,7	1 493,85	576	2,85	0	1496,7	13,89	67,5	48 600
	V	1 098	2 940	2 940	0	32,74	33,09	18,55	258 460,13	259 776,09	1 315,96	0,97	-232	0	1 55,07	1 818,87	679	36,2	0	1 855,07	14,17	81,2	60 413
	VI	519	1 344	1 344	0	33,09	33,03	18,43	259 776,09	259 550,50	-225,59	1,15	-31,8	2,59	1 597,65	1 552,55	599	45,1	0	1 600,24	14,43	72,9	52 488
	VII	385	1 032	1 032	0	33,03	32,81	18,54	259 550,50	258 723,32	-827,18	1,11	3,97	2,68	1 851,42	1 803,22	673	48,2	0	1 854,1	14,18	80,5	59 892
	VIII	1 038	2 779	2 779	0	32,81	33,07	18,62	258 723,32	259 700,89	977,57	1,15	-179	2,68	1 976,6	1 929,7	720	46,9	0	1 979,28	14,12	85,8	63 835
	IX	731	1 958	1 958	0	33,07	33,16	18,65	259 700,89	260 039,28	338,39	1,08	-347	2,59	19 62,94	1 920,14	741	42,8	0	1 965,53	14,27	89,2	64 224
	X	593	1 587	1 587	0	33,16	33,16	18,64	260 039,28	260 039,28	0,00	1,34	-402	2,68	1 984,98	1 944,58	726	40,4	0	1 987,66	14,32	87,7	65 249
	XI	475	1 230	1 230	0	33,16	33,09	18,70	260 039,28	259 776,09	-263,19	1,43	-547	2,59	2 036,17	2 020,07	779	16,1	0	2 038,76	14,23	93,5	67 320
	XII	325	871	871	0	33,09	32,83	18,55	259 776,09	258 798,52	-977,57	1,32	0	2,68	1 844,57	1 844,36	689	0,21	0	1 847,25	14,21	82,6	61 454
	I	315	844	844	0	32,83	32,64	18,39	258 798,52	258 084,14	-714,38	1,37	0	2,68	1 554,33	1 554,33	580	0	0	1 557,01	14,15	69,2	51 485
	II	307	743	743	0	32,64	32,49	18,34	258 084,14	257 520,15	-563,99	1,10	0	2,42	1 303,47	1 303,47	539	0	0	1 305,89	14,03	63,8	42 874
	III	259	694	694	0	32,49	32,31	18,30	257 520,15	256 843,37	-676,78	1,07	0	2,68	1 367,03	1 367,03	510	0	0	1 369,71	13,9	59,8	44 491
Итого		603	19 093	19 093	0						338,39	14,24	-2 116,83	26,27	20 830,93	20 552,17	650,92	278,76	0	20 857,2	14,16	77,81	682 325
Нижне-Свирское водохранилище
2016/17	IV	759	1 967,7	471	1 496,7	17,86	17,88	6,79	117,17	117,59	0,42	0,96	-0,94	2,59	1 964,67	1 963,11	757	1,56	0	1 967,26	10,93	73,1	52 632
	V	756	2 024,07	169	1 855,07	17,88	17,87	6,79	117,59	117,38	-0,21	0,80	-0,57	2,68	2 021,37	1 999,67	747	21,7	0	2 024,05	10,94	72,2	53 717
	VI	640,5	1 661,15	63,5	1 597,65	17,87	17,84	6,52	117,38	116,76	-0,62	0,95	-0,08	2,59	1 658,31	1 628,01	628	30,3	0	1 660,9	11,19	62	44 640
	VII	714	1 913,02	61,6	1 851,42	17,84	17,88	6,69	116,76	117,59	0,83	0,92	0,01	2,68	1 908,58	1 875,68	700	32,9	0	1 911,26	11,02	68,1	50 666
	VIII	808,6	2 165,6	189	1 976,6	17,88	17,86	6,91	117,59	117,17	-0,42	0,96	-0,44	2,68	2 162,82	2 130,92	796	31,9	0	2 165,5	10,81	76	56 544
	IX	785,6	2 037,04	74,1	1 962,94	17,86	17,90	6,86	117,17	118,01	0,84	0,89	-0,85	2,59	2 033,57	2 005,27	774	28,3	0	2 036,16	10,87	74,3	53 496
	X	776,5	2 080,08	95,1	1 984,98	17,90	17,89	6,84	118,01	117,80	-0,21	1,10	-0,99	2,68	2 077,5	2 051,8	766	25,7	0	2 080,18	10,91	73,8	54 907
	XI	808,6	2 094,67	58,5	2 036,17	17,89	17,88	6,91	117,80	117,59	-0,21	1,18	-1,34	2,59	2 092,45	2 083,53	804	8,92	0	2 095,04	10,83	76,9	55 368
	XII	702,7	1 881,27	36,7	1 844,57	17,88	17,87	6,66	117,59	117,38	-0,21	1,10	0	2,68	1 877,7	1 877,7	701	0	0	1 880,38	11,07	68,5	50 964
	I	588,6	1 577,43	23,1	1 554,33	17,87	17,87	6,39	117,38	117,38	0,00	1,14	0	2,68	1 573,61	1 573,61	588	0	0	1 576,29	11,33	58,8	43 747
	II	549,3	1 328,37	24,9	1 303,47	17,87	17,87	6,29	117,38	117,38	0,00	0,91	0	2,42	1 325,04	1 325,04	548	0	0	1 327,46	11,43	55,3	37 162
	III	535,6	1 435,53	68,5	1 367,03	17,87	17,84	6,26	117,38	116,76	-0,62	0,88	0	2,68	1 432,59	1 432,59	535	0	0	1 435,27	11,45	54,1	40 250
Итого		702	22 165,9	1 335	20 830,93						-0,41	11,79	-5,2	31,54	22 128,21	21 946,93	695,33	181,28	0	2 2159,75	11,07	67,76	594 093
Расчетный режим работы водохранилищ в среднемаловодные по водности 1995/96 г. и 2010/11 г., обеспеченность Р=75 %
Верхне-Свирское водохранилище
1995/96	IV	1 712	4 437	4 437	0	32,79	33,06	19,92	258 648,12	259 663,29	1 015,17	1,15	-382	0	3 802,68	3 799,83	1 466	2,85	0	3 802,68	12,81	158,4	114 048
	V	2 515	6 735	6 735	0	33,06	33,45	21,09	259 663,29	261 129,66	1 466,37	0,97	-232	0,00	5 499,66	3 964,03	1480	40,4	1 495,23	5 499,66	11,97	149,5	111 228
	VI	922	2 390	2 390	0	33,45	33,30	19,42	261 129,66	260 565,67	-563,99	1,15	-31,8	2,59	2 982,05	2 936,95	1 133	45,1	0	2 984,64	13,76	131,5	94 680
	VII	554	1 485	1 485	0	33,30	33,30	18,38	260 565,67	260 565,67	0,00	1,11	3,97	2,68	1 477,24	1 429,04	534	48,2	0	1 479,92	14,72	66,3	49 327
	VIII	491	1 316	1 316	0	33,30	33,28	18,42	260 565,67	260 490,47	-75,20	1,15	-179	2,68	1 566,37	1 519,47	567	46,9	0	1 569,05	14,67	70,2	52 229
	IX	387	1 036	1 036	0	33,28	33,26	18,38	260 490,47	260 415,27	-75,20	1,08	-347	2,59	1 454,53	1 411,73	545	42,8	0	1 457,12	14,69	67,5	48 600
	X	425	1 139	1 139	0	33,26	33,25	18,43	260 415,27	260 377,68	-37,59	1,34	-402	2,68	1 574,57	1 534,17	573	40,4	0	1 577,25	14,63	70,7	52 601
	XI	451	1 168	1 168	0	33,25	33,30	18,43	260 377,68	260 565,67	187,99	1,43	-547	2,59	1 522,99	1 506,89	581	16,1	0	1 525,58	14,65	71,8	51 696
	XII	286	766	766	0	33,30	33,11	18,37	260 565,67	259 851,29	-714,38	1,32	0	2,68	1 476,38	1 476,17	551	0,21	0	1 479,06	14,64	68,1	50 666
	I	228	611	611	0	33,11	32,90	18,30	259 851,29	259 061,71	-789,58	1,37	0	2,68	1 396,53	1 396,53	521	0	0	1 399,21	14,51	63,8	47 467
	II	198	479	479	0	32,90	32,70	18,21	259 061,71	258 309,73	-751,98	1,10	0	2,42	1 227,46	1 227,46	507	0	0	1 229,88	14,39	61,6	42 874
	III	183	490	490	0	32,70	32,47	18,08	258 309,73	257 444,95	-864,78	1,07	0	2,68	1 351,03	1 351,03	504	0	0	1 353,71	14,31	60,8	45 235
Итого		696	22 052	22 052	0						-1 203,17	14,24	-2 116,83	26,27	25 331,49	23 553,30	747	282,96	1 495,23	25 357,76	14,15	86,68	760 051
Нижне-Свирское водохранилище
1995/96	IV	1 661	4 304,68	502	3 802,68	17,25	17,30	8,64	104,45	105,49	1,04	0,96	-0,94	2,59	4 301,03	2 851,2	1 100	1,56	1 448,27	4 303,62	9,62	93,4	67 248
	V	2 239	5997,66	498	6 063,65	17,30	17,95	9,84	105,49	119,05	13,56	0,80	-0,57	2,68	6 545,18	3 106,94	1 160	21,7	2 852,55	5 983,87	7,92	81,1	60 338
	VI	1 170	3033,55	51,5	2 418,06	17,95	17,93	7,23	119,05	118,63	-0,42	0,95	-0,08	2,59	2 466,52	3 000,21	940	30,3	0	3 033,10	10,09	103,1	74 232
	VII	562	1 504,54	27,3	1 477,24	17,93	17,91	6,32	118,63	118,22	-0,41	0,92	0,01	2,68	1 501,34	1 468,44	548	32,9	0	1 504,02	11,45	55,4	41 218
	VIII	593	1 588,47	22,1	1 566,37	17,91	17,89	6,40	118,22	117,80	-0,42	0,96	-0,44	2,68	1 585,69	1 553,79	580	31,9	0	1 588,37	11,35	58,1	43 226
	IX	570	1 477,43	22,9	1 454,53	17,89	17,90	6,34	117,80	118,01	0,21	0,89	-0,85	2,59	1 474,59	1 446,29	558	28,3	0	1 477,18	11,41	56,2	40 464
	X	615	1 646,67	72,1	1 574,57	17,90	17,93	6,45	118,01	118,63	0,62	1,10	-0,99	2,68	1 643,26	1 617,56	604	25,7	0	1 645,94	11,32	60,4	44 938
	XI	621	1 607,39	84,4	1 522,99	17,93	17,92	6,46	118,63	118,42	-0,21	1,18	-1,34	2,59	1 605,17	1 596,25	616	8,92	0	1 607,76	11,32	61,6	44 352
	XII	568	1 521,38	45	1 476,38	17,92	17,88	6,34	118,42	117,59	-0,83	1,10	0	2,68	1 518,43	1 518,43	567	0	0	1 521,11	11,41	57,1	42 482
	I	532	1 424,93	28,4	1 396,53	17,88	17,80	6,25	117,59	115,92	-1,67	1,14	0	2,68	1 422,78	1 422,78	531	0	0	1 425,46	11,44	53,6	39 878
	II	516	1 248,46	21	1 227,46	17,80	17,60	6,21	115,92	111,75	-4,17	0,91	0	2,42	1 249,3	1 249,3	516	0	0	1 251,72	11,34	51,7	35 983
	III	513	1 374,43	23,4	1 351,03	17,60	17,30	6,21	111,75	105,49	-6,26	0,88	0	2,68	1 377,13	1 377,13	514	0	0	1 379,81	11,09	50,3	37 423
Итого		10 159	26 729,59	1 398	25 331,49						1,04	11,79	-5,2	31,54	26 690,42	22 208,32	686,17	181,28	4 300,82	26 721,96	10,81	65,17	571 782
Верхне-Свирское водохранилище
2010/11	IV	1 133	2 937	2 937	0	32,33	32,77	18,50	256 918,57	258 572,92	1 654,35	1,15	-382	0	1 663,5	1 660,65	641	2,85	0	1 663,5	13,85	74,9	53 928
	V	1 634	4 377	4 377	0	32,77	33,30	19,06	258 572,92	260 565,67	1 992,75	0,97	-232	0	2 615,28	2 579,08	963	36,2	0	2 615,28	13,78	112	83 328
	VI	780	2 023	2 023	0	33,30	33,30	18,73	260 565,67	260 565,67	0,00	1,15	-31,8	2,59	2 051,06	2 005,96	774	45,1	0	2 053,65	14,37	93,8	67 536
	VII	383	1 026	1 026	0	33,30	33,07	18,58	260 565,67	259 700,89	-864,78	1,11	3,97	2,68	1 883,02	1 834,82	685	48,2	0	1 885,7	14,41	83,3	61 975
	VIII	168	450	450	0	33,07	32,78	18,49	259 700,89	258 610,52	-1 090,37	1,15	-179	2,68	1 715,54	1 668,64	623	46,9	0	1 718,22	14,24	74,8	55 651
	IX	177	474	474	0	32,78	32,58	18,45	258 610,52	257 858,54	-751,98	1,08	-347	2,59	1 569,31	1 526,51	589	42,8	0	1 571,9	14,03	69,7	50 184
	X	283	758	758	0	32,58	32,49	18,38	257 858,54	257 520,15	-338,39	1,34	-402	2,68	1 494,37	1 453,97	543	40,4	0	1 497,05	13,96	64	47 616
	XI	951	2 466	2 466	0	32,49	32,81	18,57	257 520,15	258 723,32	1 203,17	1,43	-547	2,59	1 805,81	1 789,71	690	16,1	0	1 808,4	13,88	80,8	58 176
	XII	531	1 423	1 423	0	32,81	32,77	18,41	258 723,32	258572,92	-150,40	1,32	0	2,68	1 569,4	1 569,19	586	0,21	0	1 572,08	14,18	70,1	52 154
	I	232	622	622	0	32,77	32,52	18,42	258 572,92	257 632,95	-939,97	1,37	0	2,68	1 557,92	1 557,92	582	0	0	1 560,6	14,03	68,9	51 262
	II	187	453	453	0	32,52	32,29	18,38	257 632,95	256 768,17	-864,78	1,10	0	2,42	1 314,26	1 314,26	543	0	0	1 316,68	13,83	63,4	42 605
	III	161	431	431	0	32,29	32,03	18,33	256 768,17	255 790,60	-977,57	1,07	0	2,68	1 404,82	1 404,82	524	0	0	1 407,5	13,63	60,3	44 863
Итого		552	17 440	17 440	0						-1 127,97	14,24	-2 116,83	26,27	20 644,29	20 365,53	645,25	278,76	0	20 670,56	14,02	76,33	669 278
Нижне-Свирское водохранилище
2010/11	IV	763	1 976,5	313	1 663,5	17,92	17,91	6,80	118,42	118,22	-0,20	0,96	-0,94	2,59	1 974,09	1 972,53	761	1,56	0	1 976,68	10,97	73,7	53 064
	V	1 135	3 041,28	426	2 615,28	17,91	17,95	7,63	118,22	119,05	0,83	0,80	-0,57	2,68	3 037,54	2 678,4	1 000	21,7	337,44	3 040,22	10,15	89,6	66 662
	VI	832,7	2 159,06	108	2 051,06	17,95	17,91	6,97	119,05	118,22	-0,83	0,95	-0,08	2,59	2 156,43	2 126,13	820	30,3	0	2 159,02	10,81	78,3	56 376
	VII	721,8	1 933,42	50,4	1 883,02	17,91	17,90	6,71	118,22	118,01	-0,21	0,92	0,01	2,68	1 930,02	1 897,12	708	32,9	0	1 932,7	11,05	69,1	51 410
	VIII	654,3	1 751,14	35,6	1 715,54	17,90	17,91	6,55	118,01	118,22	0,21	0,96	-0,44	2,68	1 747,73	1 715,83	641	31,9	0	1 750,41	11,21	63,4	47 170
	IX	631,2	1 637,21	67,9	1 569,31	17,91	17,92	6,49	118,22	118,42	0,20	0,89	-0,85	2,59	1 634,38	1 606,08	620	28,3	0	1 636,97	11,28	61,7	44 424
	X	596,5	1 597,37	103	1 494,37	17,92	17,88	6,41	118,42	117,59	-0,83	1,10	-0,99	2,68	1 595,41	1 569,71	586	25,7	0	1 598,09	11,34	58,7	43 673
	XI	825	2 137,81	332	1 805,81	17,88	17,89	6,95	117,59	117,80	0,21	1,18	-1,34	2,59	2 135,17	2 126,25	820	8,92	0	2 137,76	10,79	78,1	56 232
	XII	660,7	1 769,4	200	1 569,4	17,89	17,90	6,56	117,80	118,01	0,21	1,10	0	2,68	1 765,41	1 765,41	659	0	0	1 768,09	11,19	65,1	48 434
	I	596,6	1 597,02	39,1	1 557,92	17,90	17,94	6,41	118,01	118,84	0,83	1,14	0	2,68	1 592,37	1 592,37	595	0	0	1 595,05	11,36	59,7	44 417
	II	559,4	1 353,96	39,7	1 314,26	17,94	17,91	6,32	118,84	118,22	-0,62	0,91	0	2,42	1 351,25	1 351,25	559	0	0	1 353,67	11,46	56,6	38 035
	III	537,9	1 442,12	37,3	1 404,82	17,91	17,87	6,26	118,22	117,38	-0,84	0,88	0	2,68	1 439,4	1 439,4	537	0	0	1 442,08	11,48	54,4	40 474
Итого		710	22 396,3	1 752	20 644,29						-1,04	11,79	-5,2	31,54	22 359,2	21 840,48	692,17	181,28	337,44	22 390,74	11,09	67,37	590 371
	Расчетный режим работы водохранилищ в маловодный 1975/76 г. и 1990/91 г., обеспеченность Р=90 %
Верхне-Свирское водохранилище
1975/76	IV	1 447	3 751	3 751	0	32,20	32,80	18,58	256 429,78	258 685,72	2 255,94	1,15	-382	0	1 875,91	1 873,06	723	2,85	0	1 875,91	13,72	83,7	60 264
	V	993	2 659	2 659	0	32,80	33,11	18,46	258 685,72	259 851,29	1 165,57	0,97	-232	0	1 724,46	1 688,26	630	36,2	0	1 724,46	14,3	76	56 544
	VI	581	1 507	1 507	0	33,11	33,07	18,47	259 851,29	259 700,89	-150,40	1,15	-31,8	2,59	1 685,46	1 640,36	633	45,1	0	1 688,05	14,42	77	55 440
	VII	369	989	989	0	33,07	32,84	18,52	259 700,89	258 836,12	-864,77	1,11	3,97	2,68	1 846,01	1 797,81	671	48,2	0	1 848,69	14,24	80,6	59 966
	VIII	305	817	817	0	32,84	32,71	18,32	258 836,12	258 347,33	-488,79	1,15	-179	2,68	1 480,96	1 434,06	535	46,9	0	1 483,64	14,26	64,4	47 914
	IX	303	811	811	0	32,71	32,64	18,32	258 347,33	258 084,14	-263,19	1,08	-347	2,59	1 417,52	1 374,72	530	42,8	0	1 420,11	14,16	63,3	45 576
	X	303	812	812	0	32,64	32,58	18,31	258 084,14	257 858,54	-225,60	1,34	-402	2,68	1 435,58	1 395,18	521	40,4	0	1 438,26	14,1	62	46 128
	XI	336	870	870	0	32,58	32,58	18,32	257 858,54	257 858,54	0,00	1,43	-547	2,59	1 412,98	1 396,88	539	16,1	0	1 415,57	14,06	63,9	46 008
	XII	312	836	836	0	32,58	32,44	18,28	257 858,54	257 332,16	-526,38	1,32	0	2,68	1 358,38	1 358,17	507	0,21	0	1 361,06	14,03	60	44 640
	I	252	675	675	0	32,44	32,26	18,28	257 332,16	256 655,37	-676,79	1,37	0	2,68	1 347,74	1 347,74	503	0	0	1 350,42	13,87	58,9	43 822
	II	199	482	482	0	32,26	32,06	18,29	256 655,37	255 903,39	-751,98	1,10	0	2,42	1 230,46	1 230,46	509	0	0	1 232,88	13,67	58,7	40 855
	III	172	461	461	0	32,06	31,82	18,28	255 903,39	255 001,02	-902,37	1,07	0	2,68	1 359,62	1 359,62	508	0	0	1 362,3	13,46	57,7	42 929
Итого		464	14 670	14 670	0						-1 428,76	14,24	-2 116,83	26,27	18 175,08	17 896,32	567,42	278,76	0	18 201,35	14,02	67,18	590 086
Нижне-Свирское водохранилище
1975/76	IV	935	2 421,91	546	1 875,91	17,82	17,83	7,19	116,34	116,55	0,21	0,96	-0,94	2,59	2 419,09	2 417,53	933	1,56	0	2 421,68	10,49	86,4	62 208
	V	696	1 862,46	138	1 724,46	17,83	17,81	6,64	116,55	116,13	-0,42	0,80	-0,57	2,68	1 859,97	1 838,27	686	21,7	0	1 862,65	11,03	66,8	49 699
	VI	672,6	1 743,96	58,5	1 685,46	17,81	17,83	6,59	116,13	116,55	0,42	0,95	-0,08	2,59	1 740,08	1 709,78	660	30,3	0	1 742,67	11,08	64,6	46 512
	VII	701,2	1 878,71	32,7	1 846,01	17,83	17,79	6,66	116,55	115,71	-0,84	0,92	0,01	2,68	1 875,94	1 843,04	688	32,9	0	1 878,62	11	66,8	49 699
	VIII	561,55	1 503,86	22,9	1 480,96	17,79	17,81	6,32	115,71	116,13	0,42	0,96	-0,44	2,68	1 500,24	1 468,34	548	31,9	0	1 502,92	11,33	54,8	40 771
	IX	555,1	1 438,52	21	1 417,52	17,81	17,83	6,31	116,13	116,55	0,42	0,89	-0,85	2,59	1 435,47	1 407,17	543	28,3	0	1 438,06	11,36	54,5	39 240
	X	552,7	1 480,38	44,8	1 435,58	17,83	17,81	6,30	116,55	116,13	-0,42	1,10	-0,99	2,68	1 478,01	1 452,31	542	25,7	0	1 480,69	11,37	54,4	40 474
	XI	577	1 495,88	82,9	1 412,98	17,81	17,84	6,36	116,13	116,76	0,63	1,18	-1,34	2,59	1 492,82	1 483,9	572	8,92	0	1 495,41	11,32	57,2	41 184
	XII	531,1	1 422,98	64,6	1 358,38	17,84	17,82	6,25	116,76	116,34	-0,42	1,10	0	2,68	1 419,62	1 419,62	530	0	0	1 422,3	11,43	53,5	39 804
	I	523,4	1 402,44	54,7	1 347,74	17,82	17,85	6,23	116,34	116,96	0,62	1,14	0	2,68	1 398	1 398	522	0	0	1 400,68	11,46	52,8	39 283
	II	521,6	1 261,06	30,6	1 230,46	17,85	17,83	6,22	116,96	116,55	-0,41	0,91	0	2,42	1 258,14	1 258,14	520	0	0	1 260,56	11,47	52,7	36 679
	III	519,4	1 390,22	30,6	1 359,62	17,83	17,82	6,22	116,55	116,34	-0,21	0,88	0	2,68	1 386,87	1 386,87	518	0	0	1 389,55	11,46	52,4	38 986
Итого		612	19 302,4	1 127,3	18 175,08						0	11,79	-5,2	31,54	19 264,25	19 082,97	605,17	181,28	0	19 295,79	11,23	59,74	524 539
Верхне-Свирское водохранилище
1990/91	IV	1 640	5 652	5 652	0	32,21	33,30	18,47	256 467,38	260 565,67	4 098,29	1,15	-382	0	1 934,56	1 931,71	745	2,85	0	1 934,56	14,09	88,6	63 792
	V	1 521	3 130	3 130	0	33,30	33,30	19,55	260 565,67	260 565,67	0,00	0,97	-232	0	3 361,03	3 324,83	1241	36,2	0	3 361,03	13,55	141,9	105 574
	VI	519	1 336	1 336	0	33,30	33,14	18,68	260 565,67	259 964,09	-601,58	1,15	-31,8	2,59	1 965,64	1 920,54	741	45,1	0	1 968,23	14,34	89,6	64 512
	VII	329	911	911	0	33,14	32,84	18,67	259 964,09	258 836,12	-1 127,97	1,11	3,97	2,68	2 031,21	1 983,01	740	48,2	0	2 033,89	14,12	88,2	65 621
	VIII	242	683	683	0	32,84	32,65	18,42	258 836,12	258 121,74	-714,38	1,15	-179	2,68	1 572,55	1 525,65	570	46,9	0	1 575,23	14,13	67,9	50 518
	IX	410	492	492	0	32,65	32,51	18,34	258 121,74	257 595,35	-526,39	1,08	-347	2,59	1 361,72	1 318,92	509	42,8	0	1 364,31	14,04	60,3	43 416
	X	699	825	825	0	32,51	32,45	18,37	257 595,35	257 369,76	-225,59	1,34	-402	2,68	1 448,57	1 408,17	526	40,4	0	1 451,25	13,91	61,7	45 905
	XI	466	805	805	0	32,45	32,55	18,19	257 369,76	257 745,75	375,99	1,43	-547	2,59	971,99	955,89	369	16,1	0	974,58	14,11	43,9	31 608
	XII	272	670	670	0	32,55	32,35	18,35	257 745,75	256 993,77	-751,98	1,32	0	2,68	1 417,98	1 417,77	529	0,21	0	1 420,66	13,9	62	46 128
	I	227	576	576	0	32,35	32,14	18,29	256 993,77	256 204,19	-789,58	1,37	0	2,68	1 361,53	1 361,53	508	0	0	1 364,21	13,76	59	43 896
	II	301	453	453	0	32,14	31,93	18,24	256 204,19	255 414,61	-789,58	1,10	0	2,42	1 239,06	1 239,06	512	0	0	1 241,48	13,6	58,7	39 446
	III	459	418	418	0	31,93	31,68	18,16	255 414,61	254 474,63	-939,98	1,07	0	2,68	1 354,23	1 354,23	506	0	0	1 356,91	13,45	57,4	42 706
Итого		590	15 951	15 951	0						-1 992,75	14,24	-2 116,83	26,27	20 020,07	19 741,31	624,67	278,76	0	20 046,34	13,92	73,27	643 122
Нижне-Свирское водохранилище
1990/91	IV	1 017	2 636,56	702	1 934,56	17,40	17,50	7,37	107,58	109,66	2,08	0,96	-0,94	2,59	2 631,87	2 630,31	1015	1,56	0	2 634,46	9,93	89	64 080
	V	1 331	3 565,03	204	3 361,03	17,50	17,95	8,02	109,66	119,05	9,39	0,80	-0,57	2,68	3 552,73	2 946,24	1100	21,7	584,79	3 555,41	9,56	92,8	69 043
	VI	780,8	2 024,84	59,2	1 965,64	17,95	17,91	6,85	119,05	118,22	-0,83	0,95	-0,08	2,59	2 022,21	1 991,91	768	30,3	0	2 024,8	10,93	74,1	53 352
	VII	778,6	2 086,41	55,2	2 031,21	17,91	17,89	6,84	118,22	117,80	-0,42	0,92	0,01	2,68	2 083,22	2 050,32	766	32,9	0	2 085,9	10,91	73,8	54 907
	VIII	607,4	1 627,25	54,7	1 572,55	17,89	17,90	6,43	117,80	118,01	0,21	0,96	-0,44	2,68	1 623,84	1 591,94	594	31,9	0	1 626,52	11,32	59,4	44 194
	IX	539,9	1 400,32	38,6	1 361,72	17,90	17,90	6,27	118,01	118,01	0,00	0,89	-0,85	2,59	1 397,69	1 369,39	528	28,3	0	1 400,28	11,48	53,5	38 520
	X	578,1	1 547,97	99,4	1 448,57	17,90	17,94	6,36	118,01	118,84	0,83	1,10	-0,99	2,68	1 544,35	1 518,65	567	25,7	0	1 547,03	11,41	57,1	42 482
	XI	408,2	1 057,99	86	971,99	17,94	17,92	5,94	118,84	118,42	-0,42	1,18	-1,34	2,59	1 055,98	1 047,06	404	8,92	0	1 058,57	11,84	42,2	30 384
	XII	556,3	1 491,18	73,2	1 417,98	17,92	17,89	6,31	118,42	117,80	-0,62	1,10	0	2,68	1 488,02	1 488,02	556	0	0	1 490,7	11,45	56,2	41 813
	I	527	1 412,43	50,9	1 361,53	17,89	17,80	6,24	117,80	115,92	-1,88	1,14	0	2,68	1 410,49	1 410,49	527	0	0	1 413,17	11,46	53,3	39 655
	II	526,2	1 273,46	34,4	1 239,06	17,80	17,70	6,24	115,92	113,84	-2,08	0,91	0	2,42	1 272,21	1 272,21	526	0	0	1 274,63	11,36	52,8	35 482
	III	519,6	1 390,63	36,4	1 354,23	17,70	17,50	6,22	113,84	109,66	-4,18	0,88	0	2,68	1 391,25	1 391,25	519	0	0	1 393,93	11,23	51,5	38 316
Итого		681	2 1514,1	1 494	20 020,07						2,08	11,79	-5,2	31,54	21 473,86	20 707,79	655,83	181,28	584,79	21 505,4	11,07	62,98	552 228

Приложение N 15
к Правилам использования водных ресурсов
Верхне-Свирского и Нижне-Свирского водохранилищ,
утвержденным приказом Росводресурсов
от_____________20_____ г. N____________

Полные балансовые таблицы расчетных режимов работы Верхне-Свирского и Нижне-Свирского водохранилищ за самый маловодный четырехлетний период многолетнего расчетного ряда
(с 1972/73 по 1975/76 водохозяйственный год)

Расчетный интервал		Приток воды				Уровень воды			Статическая емкость водохранилища, млн м 3			Забор воды, млн м 3	Потери, млн м 3		Сброс воды через гидроузел					Поступление на нижерасположенный участок, млн м 3	Напор-нетто, м	Мощность, МВт	Выработка электроэнергии, МВт*ч
Расчетный интервал		суммарный расход,м 3/с	объем, млн м 3			в верхнем бьефе		в нижнем бьефе, средний	полный объем		аккумуляция (наполнение) (сработка -)		на испарения за вычетом осадков	на фильтрацию	всего, млн м 3	в том числе через:
год	месяц		суммарный	в том числе:		на начало	на конец		на начало	на конец						турбины ГЭС	судоходные шлюзы млн м 3		водосбросные сооружения, млн м 3
год	месяц		суммарный	боковая приточность	приток с верхнего участка	на начало	на конец		на начало	на конец						объем, млн м 3	судоходные шлюзы млн м 3		водосбросные сооружения, млн м 3					расход, м 3/с
Верхне-Свирское водохранилище
1972/73	IV	406	1 052	1 052	0	32,18	32,19	18,31	256 354,58	256 392,18	37,60	1,15	-382	0	1 395,25	1 392,4	537	2,85	0	1 395,25	13,68	62	44 640
	V	1 345	3 602	3 602	0	32,19	32,76	18,43	256 392,18	258 535,32	2 143,14	0,97	-232	0	1 689,89	1 653,69	617	36,2	0	1 689,89	13,85	72,1	53 642
	VI	540	1 399	1 399	0	32,76	32,71	18,42	258 535,32	258 347,33	-187,99	1,15	-31,8	2,59	1 615,05	1 569,95	606	45,1	0	1 617,64	14,12	72,2	51 984
	VII	347	930	930	0	32,71	32,57	18,32	258 347,33	257 820,94	-526,39	1,11	3,97	2,68	1 448,63	1 400,43	523	48,2	0	1 451,31	14,12	62,3	46 351
	VIII	288	772	772	0	32,57	32,45	18,30	257 820,94	257 369,76	-451,18	1,15	-179	2,68	1 398,35	1 351,45	505	46,9	0	1 401,03	14,11	60,1	44 714
	IX	265	710	710	0	32,45	32,38	18,28	257 369,76	257 106,56	-263,20	1,08	-347	2,59	1 316,53	1 273,73	491	42,8	0	1 319,12	14,48	60	43 200
	X	216	579	579	0	32,38	32,28	18,28	257 106,56	256 730,57	-375,99	1,34	-402	2,68	1 352,97	1 312,57	490	40,4	0	1 355,65	14,52	60	44 640
	XI	362	938	938	0	32,28	32,29	18,35	256 730,57	256 768,17	37,60	1,43	-547	2,59	1 443,38	1 427,28	551	16,1	0	1 445,97	13,74	63,9	46 008
	XII	709	1 900	1 900	0	32,29	32,38	18,38	256 768,17	257 106,56	338,39	1,32	0	2,68	1 557,61	1 557,4	581	0,21	0	1 560,29	13,76	67,4	50 146
	I	417	1 118	1 118	0	32,38	32,29	18,32	257 106,56	256 768,17	-338,39	1,37	0	2,68	1 452,34	1 452,34	542	0	0	1 455,02	13,82	63,2	47 021
	II	279	675	675	0	32,29	32,14	18,28	256 768,17	256 204,19	-563,98	1,10	0	2,42	1 235,46	1 235,46	511	0	0	1 237,88	13,74	59,2	39 782
	III	236	632	632	0	32,14	31,95	18,26	256 204,19	255 489,80	-714,39	1,07	0	2,68	1 342,64	1 342,64	501	0	0	1 345,32	13,59	57,4	42 706
Итого		451	14 307	14 307	0						-864,78	14,24	-2 116,83	26,27	17 248,1	16 969,34	537,92	278,76	0	17 274,37	13,96	63,32	554 834
Нижне-Свирское водохранилище
1972/73	IV	619,8	1 607,25	212	1 395,25	17,83	17,81	6,46	116,55	116,13	-0,42	0,96	-0,94	2,59	1 605,06	1 603,5	619	1,56	0	1 607,65	11,21	61,3	44 136
	V	758	2 029,89	340	1 689,89	17,81	17,81	6,79	116,13	116,13	0,00	0,80	-0,57	2,68	2 026,98	2 005,28	749	21,7	0	2 029,66	10,87	71,9	53 494
	VI	648,5	1 681,15	66,1	1 615,05	17,81	17,82	6,53	116,13	116,34	0,21	0,95	-0,08	2,59	1 677,48	1 647,18	635	30,3	0	1 680,07	11,14	62,5	45 000
	VII	547,09	1 464,93	16,3	1 448,63	17,82	17,84	6,28	116,34	116,76	0,42	0,92	0,01	2,68	1 460,9	1 428	533	32,9	0	1 463,58	11,4	53,6	39 878
	VIII	527,19	1 412,25	13,9	1 398,35	17,84	17,82	6,24	116,76	116,34	-0,42	0,96	-0,44	2,68	1 409,47	1 377,57	514	31,9	0	1 412,15	11,44	51,9	38 614
	IX	515,06	1 334,83	18,3	1 316,53	17,82	17,85	6,21	116,34	116,96	0,62	0,89	-0,85	2,59	1 331,58	1 303,28	503	28,3	0	1 334,17	11,48	51	36 720
	X	519,8	1392,67	39,7	1 352,97	17,85	17,82	6,22	116,96	116,34	-0,62	1,10	-0,99	2,68	1 390,5	1 364,8	510	25,7	0	1 393,18	11,47	51,6	38 390
	XI	606	1 570,38	127	1 443,38	17,82	17,85	6,43	116,34	116,96	0,62	1,18	-1,34	2,59	1 567,33	1 558,41	601	8,92	0	1 569,92	11,26	59,7	42 984
	XII	699	1 871,61	314	1 557,61	17,85	17,81	6,65	116,96	116,13	-0,83	1,10	0	2,68	1 868,66	1 868,66	698	0	0	1 871,34	11,03	68	50 592
	I	566,5	1 518,04	65,7	1 452,34	17,81	17,83	6,33	116,13	116,55	0,42	1,14	0	2,68	1 513,8	1 513,8	565	0	0	1 516,48	11,34	56,6	42 110
	II	523,7	1 266,16	30,7	1 235,46	17,83	17,82	6,23	116,55	116,34	-0,21	0,91	0	2,42	1 263,04	1 263,04	522	0	0	1 265,46	11,45	52,8	35482
	III	512,3	1 372,94	30,3	1 342,64	17,82	17,80	6,20	116,34	115,92	-0,42	0,88	0	2,68	1 369,8	1 369,8	511	0	0	1 372,48	11,46	51,7	38 465
Итого		587	18 522,1	1 274	17 248,1						-0,63	11,79	-5,2	31,54	18 484,6	18 303,32	580	181,28	0	18 516,14	11,3	57,72	505 865
Верхне-Свирское водохранилище
1973/74	IV	1 139	2952	2 952	0	31,95	32,41	18,42	255 489,80	257 219,36	1 729,56	1,15	-382	0	1 603,29	1 600,44	617	2,85	0	1 603,29	13,56	70,6	50 832
	V	1 038	2 781	2 781	0	32,41	32,74	18,48	257 219,36	258 460,13	1 240,77	0,97	-232	0	1 771,26	1 735,06	648	36,2	0	1 771,26	13,9	76	56 544
	VI	515	1 334	1 334	0	32,74	32,68	18,41	258 460,13	258 234,53	-225,60	1,15	-31,8	2,59	1 587,66	1 542,56	595	45,1	0	1 590,25	14,1	70,8	50 976
	VII	276	740	740	0	32,68	32,51	18,29	258 234,53	257 595,35	-639,18	1,11	3,97	2,68	1 371,42	1 323,22	494	48,2	0	1 374,1	14,4	60	44 640
	VIII	217	582	582	0	32,51	32,33	18,32	257 595,35	256 918,57	-676,78	1,15	-179	2,68	1 433,95	1 387,05	518	46,9	0	1 436,63	13,9	60,7	45 161
	IX	275	736	736	0	32,33	32,24	18,33	256 918,57	256 580,18	-338,39	1,08	-347	2,59	1 417,72	1 374,92	530	42,8	0	1 420,31	13,76	61,5	44 280
	X	361	967	967	0	32,24	32,15	18,46	256 580,18	256 241,79	-338,39	1,34	-402	2,68	1 703,37	1 662,97	621	40,4	0	1 706,05	13,54	70,9	52 750
	XI	304	787	787	0	32,15	32,12	18,35	256 241,79	256 128,99	-112,80	1,43	-547	2,59	1 442,78	1 426,68	550	16,1	0	1 445,37	13,59	63,1	45 432
	XII	235	630	630	0	32,12	31,90	18,32	256 128,99	255 301,81	-827,18	1,32	0	2,68	1 453,18	1 452,97	542	0,21	0	1 455,86	13,49	61,7	45 905
	I	186	498	498	0	31,90	31,65	18,30	255 301,81	254 361,83	-939,98	1,37	0	2,68	1 433,93	1 433,93	535	0	0	1 436,61	13,28	59,9	44 566
	II	173	419	419	0	31,65	31,49	18,18	254 361,83	253 760,25	-601,58	1,10	0	2,42	1 017,06	1 017,06	420	0	0	1 019,48	13,19	46,7	31 382
	III	162	434	434	0	31,49	31,30	18,18	253 760,25	253 045,87	-714,38	1,07	0	2,68	1 144,63	1 144,63	427	0	0	1 147,31	13,02	46,9	34 894
Итого		407	12 860	12 860	0						-2 443,93	14,24	-2 116,83	26,27	17 380,25	17 101,49	541,42	278,76	0	17 406,52	13,64	62,4	547 362
Нижне-Свирское водохранилище
1973/74	IV	741	1 919,29	316	1 603,29	17,80	17,83	6,75	115,92	116,55	0,63	0,96	-0,94	2,59	1 916,05	1 914,49	739	1,56	0	1 918,64	10,92	71,2	51 264
	V	724	1 941,26	170	1 771,26	17,83	17,81	6,71	116,55	116,13	-0,42	0,80	-0,57	2,68	1 938,77	1 917,07	716	21,7	0	1 941,45	10,96	69,3	51 559
	VI	633,2	1 640,06	52,4	1 587,66	17,81	17,82	6,49	116,13	116,34	0,21	0,95	-0,08	2,59	1 636,39	1 606,09	620	30,3	0	1 638,98	11,18	61,2	44 064
	VII	519,95	1 392,72	21,3	1 371,42	17,82	17,85	6,22	116,34	116,96	0,62	0,92	0,01	2,68	1 388,49	1 355,59	506	32,9	0	1 391,17	11,47	51,2	38 093
	VIII	542,47	1 453,95	20	1 433,95	17,85	17,83	6,28	116,96	116,55	-0,41	0,96	-0,44	2,68	1 451,16	1 419,26	530	31,9	0	1 453,84	11,41	53,4	39 730
	IX	563	1 459,12	41,4	1 417,72	17,83	17,82	6,33	116,55	116,34	-0,21	0,89	-0,85	2,59	1 456,7	1 428,4	551	28,3	0	1 459,29	11,35	55,2	39 744
	X	671,7	1 799,07	95,7	1 703,37	17,82	17,86	6,59	116,34	117,17	0,83	1,10	-0,99	2,68	1 795,45	1 769,75	661	25,7	0	1 798,13	11,1	64,8	48 211
	XI	598,7	1 550,78	108	1 442,78	17,86	17,83	6,41	117,17	116,55	-0,62	1,18	-1,34	2,59	1 548,97	1 540,05	594	8,92	0	1 551,56	11,29	59,2	42 624
	XII	559,1	1 496,28	43,1	1 453,18	17,83	17,80	6,31	116,55	115,92	-0,63	1,10	0	2,68	1 493,13	1 493,13	557	0	0	1 495,81	11,36	55,9	41 590
	I	547,2	1 466,63	32,7	1 433,93	17,80	17,82	6,29	115,92	116,34	0,42	1,14	0	2,68	1 462,39	1 462,39	546	0	0	1 465,07	11,37	54,8	40 771
	II	432,2	1 046,56	29,5	1 017,06	17,82	17,85	6,00	116,34	116,96	0,62	0,91	0	2,42	1 042,61	1 042,61	431	0	0	1 045,03	11,69	44,5	29 904
	III	441,5	1 183,53	38,9	1 144,63	17,85	17,81	6,02	116,96	116,13	-0,83	0,88	0	2,68	1 180,8	1 180,8	441	0	0	1 183,48	11,66	45,4	33 778
Итого		581	18 349,3	969	17 380,25						0,21	11,79	-5,2	31,54	18 310,91	18 129,63	574,33	181,28	0	18 342,45	11,31	57,18	501 332
Верхне-Свирское водохранилище
1974/75	IV	328	850	850	0	31,30	31,38	18,10	253 045,87	253 346,66	300,79	1,15	-382	0	930,06	927,21	358	2,85	0	930,06	13,04	39,4	28 368
	V	1 827	4 894	4 894	0	31,38	32,31	18,41	253 346,66	256 843,37	3 496,71	0,97	-232	0	1 628,32	1 592,12	594	36,2	0	1 628,32	13,24	66,4	49 402
	VI	762	1 974	1 974	0	32,31	32,40	18,45	256 843,37	257 181,76	338,39	1,15	-31,8	2,59	1 663,67	1 618,57	624	45,1	0	1 666,26	13,71	72,2	51 984
	VII	447	1 198	1 198	0	32,40	32,31	18,35	257 181,76	256 843,37	-338,39	1,11	3,97	2,68	1 528,63	1 480,43	553	48,2	0	1 531,31	13,81	64,4	47 914
	VIII	422	1 131	1 131	0	32,31	32,29	18,29	256 843,37	256 768,17	-75,20	1,15	-179	2,68	1 381,37	1 334,47	498	46,9	0	1 384,05	13,81	58	43 152
	IX	404	1 083	1 083	0	32,29	32,23	18,46	256 768,17	256 542,58	-225,59	1,08	-347	2,59	1 651,92	1 609,12	621	42,8	0	1 654,51	13,6	71,3	51 336
	X	417	1 118	1 118	0	32,23	32,19	18,43	256 542,58	256 392,18	-150,40	1,34	-402	2,68	1 666,38	1 625,98	607	40,4	0	1 669,06	13,58	69,5	51 708
	XI	676	1 753	1 753	0	32,19	32,41	18,35	256 392,18	257 219,36	827,18	1,43	-547	2,59	1 468,8	1 452,7	560	16,1	0	1 471,39	13,75	65	46 800
	XII	540	1 445	1 445	0	32,41	32,42	18,28	257 219,36	257 256,96	37,60	1,32	0	2,68	1 403,4	1 403,19	524	0,21	0	1 406,08	13,94	61,6	45 830
	I	459	1 230	1 230	0	32,42	32,39	18,26	257 256,96	257 144,16	-112,80	1,37	0	2,68	1 338,75	1 338,75	500	0	0	1 341,43	13,95	58,8	43 747
	II	429	1 038	1 038	0	32,39	32,31	18,33	257 144,16	256 843,37	-300,79	1,10	0	2,42	1 335,27	1 335,27	552	0	0	1 337,69	13,82	64,4	43 277
	III	368	986	986	0	32,31	32,20	18,29	256 843,37	256 429,78	-413,59	1,07	0	2,68	1 395,84	1 395,84	521	0	0	1 398,52	13,77	60,5	45 012
Итого		590	18 700	18 700	0						3383,91	14,24	-2 116,83	26,27	17 392,41	17 113,65	542,67	278,76	0	17 418,68	13,67	62,63	548 530
Нижне-Свирское водохранилище
1974/75	IV	403,8	1 046,06	116	930,06	17,81	17,81	5,93	116,13	116,13	0,00	0,96	-0,94	2,59	1 043,45	1 041,89	402	1,56	0	1 046,04	11,73	41,6	29 952
	V	838	2 244,32	616	1 628,32	17,81	17,84	6,98	116,13	116,76	0,63	0,80	-0,57	2,68	2 240,78	2 219,08	829	21,7	0	2 243,46	10,7	78,3	58 255
	VI	670,2	1 736,77	73,1	1 663,67	17,84	17,80	6,58	116,76	115,92	-0,84	0,95	-0,08	2,59	1 734,15	1 703,85	657	30,3	0	1 736,74	11,09	64,3	46 296
	VII	591,2	1 582,73	54,1	1 528,63	17,80	17,82	6,39	115,92	116,34	0,42	0,92	0,01	2,68	1 578,7	1 545,8	577	32,9	0	1 581,38	11,27	57,4	42 706
	VIII	543,7	1 455,57	74,2	1 381,37	17,82	17,85	6,28	116,34	116,96	0,62	0,96	-0,44	2,68	1 451,75	1 419,85	530	31,9	0	1 454,43	11,41	53,4	39 730
	IX	652,5	1 692,02	40,1	1 651,92	17,85	17,83	6,54	116,96	116,55	-0,41	0,89	-0,85	2,59	1 689,8	1 661,5	641	28,3	0	1 692,39	11,15	63,1	45 432
	X	648,9	1 738,48	72,1	1 666,38	17,83	17,83	6,53	116,55	116,55	0,00	1,10	-0,99	2,68	1 735,69	1 709,99	638	25,7	0	1 738,37	11,15	62,8	46 723
	XI	658,8	1 706,8	238	1 468,8	17,83	17,79	6,56	116,55	115,71	-0,84	1,18	-1,34	2,59	1 705,21	1 696,29	654	8,92	0	1 707,8	11,1	64,1	46 152
	XII	575,1	1 540,4	137	1 403,4	17,79	17,80	6,36	115,71	115,92	0,21	1,10	0	2,68	1 536,41	1 536,41	574	0	0	1 539,09	11,29	57,2	42 557
	I	553,8	1 482,75	144	1 338,75	17,80	17,83	6,30	115,92	116,55	0,63	1,14	0	2,68	1 478,3	1 478,3	552	0	0	1 480,98	11,37	55,4	41 218
	II	582,6	1 409,37	74,1	1 335,27	17,83	17,80	6,37	116,55	115,92	-0,63	0,91	0	2,42	1 406,67	1 406,67	581	0	0	1 409,09	11,3	58	38 976
	III	542	1 452,14	56,3	1 395,84	17,80	17,82	6,27	115,92	116,34	0,42	0,88	0	2,68	1 448,16	1 448,16	541	0	0	1 450,84	11,39	54,4	40 474
Итого		605	19 087,4	1695	17 392,41						0,21	11,79	-5,2	31,54	19 049,07	1 8867,79	598	181,28	0	19 080,61	11,25	59,17	518 471
Верхне-Свирское водохранилище
1975/76	IV	1 447	3 751	3 751	0	32,20	32,80	18,58	256 429,78	258 685,72	2 255,94	1,15	-382	0	1 875,91	1 873,06	723	2,85	0	1 875,91	13,72	83,7	60 264
	V	993	2 659	2 659	0	32,80	33,11	18,46	258 685,72	259 851,29	1 165,57	0,97	-232	0	1 724,46	1 688,26	630	36,2	0	1 724,46	14,3	76	56 544
	VI	581	1 507	1 507	0	33,11	33,07	18,47	259 851,29	259 700,89	-150,40	1,15	-31,8	2,59	1 685,46	1 640,36	633	45,1	0	1 688,05	14,42	77	55 440
	VII	369	989	989	0	33,07	32,84	18,52	259 700,89	258 836,12	-864,77	1,11	3,97	2,68	1 846,01	1 797,81	671	48,2	0	1 848,69	14,24	80,6	59 966
	VIII	305	817	817	0	32,84	32,71	18,32	258 836,12	258 347,33	-488,79	1,15	-179	2,68	1 480,96	1 434,06	535	46,9	0	1 483,64	14,26	64,4	47 914
	IX	303	811	811	0	32,71	32,64	18,32	258 347,33	258 084,14	-263,19	1,08	-347	2,59	1 417,52	1 374,72	530	42,8	0	1 420,11	14,16	63,3	45 576
	X	303	812	812	0	32,64	32,58	18,31	258 084,14	257 858,54	-225,60	1,34	-402	2,68	1 435,58	1 395,18	521	40,4	0	1 438,26	14,1	62	46 128
	XI	336	870	870	0	32,58	32,58	18,32	257 858,54	257 858,54	0,00	1,43	-547	2,59	1 412,98	1 396,88	539	16,1	0	1 415,57	14,06	63,9	46 008
	XII	312	836	836	0	32,58	32,44	18,28	257 858,54	257 332,16	-526,38	1,32	0	2,68	1 358,38	1 358,17	507	0,21	0	1 361,06	14,03	60	44 640
	I	252	675	675	0	32,44	32,26	18,28	257 332,16	256 655,37	-676,79	1,37	0	2,68	1 347,74	1 347,74	503	0	0	1 350,42	13,87	58,9	43 822
	II	199	482	482	0	32,26	32,06	18,29	256 655,37	255 903,39	-751,98	1,10	0	2,42	1 230,46	1 230,46	509	0	0	1 232,88	13,67	58,7	40 855
	III	172	461	461	0	32,06	31,82	18,28	255 903,39	255 001,02	-902,37	1,07	0	2,68	1 359,62	1 359,62	508	0	0	1362,3	13,46	57,7	42 929
Итого		464	14 670	1 4670	0						-1 428,76	14,24	-2 116,83	26,27	18 175,08	17 896,32	567,42	278,76	0	18 201,35	14,02	67,18	590 086
Нижне-Свирское водохранилище
1975/76	IV	935	2 421,91	546	1875,91	17,82	17,83	7,19	116,34	116,55	0,21	0,96	-0,94	2,59	2 419,09	2 417,53	933	1,56	0	2 421,68	10,49	86,4	62 208
	V	696	1 862,46	138	1 724,46	17,83	17,81	6,64	116,55	116,13	-0,42	0,80	-0,57	2,68	1 859,97	1 838,27	686	21,7	0	1 862,65	11,03	66,8	49 699
	VI	672,6	1 743,96	58,5	1 685,46	17,81	17,83	6,59	116,13	116,55	0,42	0,95	-0,08	2,59	1 740,08	1 709,78	660	30,3	0	1 742,67	11,08	64,6	46 512
	VII	701,2	1 878,71	32,7	1 846,01	17,83	17,79	6,66	116,55	115,71	-0,84	0,92	0,01	2,68	1 875,94	1 843,04	688	32,9	0	1 878,62	11	66,8	49 699
	VIII	561,55	1 503,86	22,9	1 480,96	17,79	17,81	6,32	115,71	116,13	0,42	0,96	-0,44	2,68	1 500,24	1 468,34	548	31,9	0	1 502,92	11,33	54,8	40 771
	IX	555,1	1 438,52	21	1 417,52	17,81	17,83	6,31	116,13	116,55	0,42	0,89	-0,85	2,59	1 435,47	1 407,17	543	28,3	0	1 438,06	11,36	54,5	39 240
	X	552,7	1 480,38	44,8	1 435,58	17,83	17,81	6,30	116,55	116,13	-0,42	1,10	-0,99	2,68	1 478,01	1 452,31	542	25,7	0	1 480,69	11,37	54,4	40 474
	XI	577	1 495,88	82,9	1 412,98	17,81	17,84	6,36	116,13	116,76	0,63	1,18	-1,34	2,59	1 492,82	1 483,9	572	8,92	0	1 495,41	11,32	57,2	41 184
	XII	531,1	1 422,98	64,6	1 358,38	17,84	17,82	6,25	116,76	116,34	-0,42	1,10	0	2,68	1 419,62	1 419,62	530	0	0	1 422,3	11,43	53,5	39 804
	I	523,4	1 402,44	54,7	1 347,74	17,82	17,85	6,23	116,34	116,96	0,62	1,14	0	2,68	1 398	1 398	522	0	0	1 400,68	11,46	52,8	39 283
	II	521,6	1 261,06	30,6	1 230,46	17,85	17,83	6,22	116,96	116,55	-0,41	0,91	0	2,42	1 258,14	1 258,14	520	0	0	1 260,56	11,47	52,7	36 679
	III	519,4	1 390,22	30,6	1 359,62	17,83	17,82	6,22	116,55	116,34	-0,21	0,88	0	2,68	1 386,87	1 386,87	518	0	0	1 389,55	11,46	52,4	38 986
Итого		612	1 9302,4	1 127,3	18 175,08						0	11,79	-5,2	31,54	19 264,25	19 082,97	605,17	181,28	0	19 295,79	11,23	59,74	524 539

Приложение N 16
к Правилам использования водных ресурсов
Верхне-Свирского и Нижне-Свирского водохранилищ,
утвержденным приказом Росводресурсов
от_____________20_____ г. N____________

Таблицы расчетных режимов пропуска модельных весенних половодий расчетных обеспеченностей через гидроузлы Верхне-Свирского и Нижне-Свирского водохранилищ

Пропуск весеннего половодья через гидроузел Верхне-Свирского водохранилища вероятностью превышения 0,1 %

Модель гидрографа 1997 г.

Чис-ло	Приток к водохра-нилищу,м 3/с	Сброс в нижний бьеф, м 3/с			Отметка уровня верхнего бьефа на конец суток, м	Чис-ло	Приток к водохра-нилищу, м 3/с	Сброс в нижний бьеф, м 3/с			Отметка уровня верхнего бьефа на конец суток, м	Чис-ло	Приток к водохра-нилищу, м 3/с	Сброс в нижний бьеф, м 3/с			Отметка уровня верхнего бьефа на конец суток, м	Чис-ло	Приток к водохра-нилищу, м 3/с	Сброс в нижний бьеф, м 3/с			Отметка уровня верхнего бьефа на конец суток, м
		суммарный	в том числе через					суммарный	в том числе через					суммарный	в том числе через					суммарный	в том числе через
		суммарный	турбины ГЭС	водосбросные сооружения				суммарный	турбины ГЭС	водосбросные сооружения				суммарный	турбины ГЭС	водосбросные сооружения				суммарный	турбины ГЭС	водосбросные сооружения
апрель						май						июнь						июль
1						1	1 234	1 325	1 196	106	32,44	1	2 576	3 055	1 592	1 424	33,79	1	765	1 633	1 430	165	33,25
2						2	1 682	1 764	1 196	546	32,44	2	2 458	2 928	1 589	1 300	33,78	2	738	1 606	1 425	144	33,23
3						3	2 302	1 954	1 198	734	32,45	3	2 377	2 846	1 586	1 222	33,77	3	722	1 154	1 117	0	33,22
4						4	2 835	2 052	1 202	827	32,47	4	2 377	2 846	1 583	1 225	33,76	4	711	1 143	1 106	0	33,21
5						5	3 191	1 975	1 210	743	32,50	5	2 318	2 789	1 580	1 170	33,75	5	722	1 154	1 117	0	33,20
6						6	3 401	2 183	1 219	942	32,53	6	2 210	2 684	1 577	1 069	33,74	6	733	1 165	1 128	0	33,19
7						7	3 471	2 253	1 228	1 003	32,56	7	2 145	2 615	1 574	1 003	33,73	7	733	1 165	1 128	0	33,18
8						8	3 859	2 200	1 239	939	32,60	8	2 075	3 009	1 569	1 401	33,71	8	711	1 143	1 106	0	33,17
9						9	4 387	1 862	1 254	586	32,66	9	2 010	2 951	1 563	1 349	33,69	9	706	1 138	1 101	0	33,16
10						10	5 054	2 098	1 274	802	32,73	10	1 973	2 904	1 557	1 309	33,67	10
11						11	5 671	1 841	1 298	521	32,82	11	1 913	2 846	1 551	1 257	33,65	11
12						12	6 561	2 297	1 327	948	32,92	12	1 811	2 742	1 545	1 159	33,63	12
13						13	7 330	2 191	1 360	808	33,04	13	1 763	2 696	1 539	1 119	33,61	13
14						14	7 670	2 538	1 397	1 119	33,16	14	1 741	2 673	1 533	1 102	33,59	14
15						15	7 670	2 538	1 433	1 082	33,28	15	1 709	2 650	1 527	1 084	33,57	15
16						16	7 450	2 499	1 468	1 008	33,39	16	1 644	2 580	1 520	1 021	33,55	16
17						17	6 950	2 401	1 500	879	33,49	17	1 531	2 464	1 514	911	33,53	17
18						18	6 394	2 771	1 527	1 222	33,57	18	1 461	2 395	1 508	848	33,51	18
19						19	5 454	2 760	1 549	1 189	33,63	19	1 407	2 349	1 502	808	33,49	19
20	625	772	770	0	32,44	20	4 663	2 436	1 566	848	33,68	20	1 380	2 314	1 496	779	33,47	20
21	658	806	805	0	32,44	21	4 296	2 528	1 579	927	33,72	21	1 283	2 222	1 490	693	33,45	21
22	706	853	851	0	32,44	22	3 978	2 679	1 590	1 067	33,75	22	1 191	2 129	1 484	606	33,43	22
23	717	863	862	0	32,44	23	3 692	2 852	1 597	1 233	33,77	23	1 062	1 999	1 478	483	33,41	23
24	738	886	885	0	32,44	24	3 401	3 026	1 602	1 402	33,78	24	1 019	1 955	1 472	445	33,39	24
25	749	895	894	0	32,44	25	3 283	2 910	1 605	1 283	33,79	25	959	1 896	1 466	392	33,37	25
26	776	922	921	0	32,44	26	3 137	2 760	1 608	1 129	33,80	26	879	1 815	1 460	317	33,35	26
27	798	945	944	0	32,44	27	2 991	3 072	1 609	1 441	33,80	27	841	1 778	1 454	286	33,33	27
28	830	977	975	0	32,44	28	2 835	2 922	1 609	1 290	33,80	28	819	1 756	1 447	270	33,31	28
29	873	1 019	1 018	0	32,44	29	2 760	2 841	1 610	1 209	33,80	29	798	1 710	1 441	230	33,29	29
30	1 008	1 156	1 155	0	32,44	30	2 663	2 748	1 609	1 116	33,80	30	782	1 664	1 435	190	33,27	30
						31	2 620	2 702	1 610	1 070	33,80							31

График хода уровней и расходов воды при пропуске весенних половодий расчетной обеспеченности 0,1 % через гидроузел Верхне-Свирского водохранилища, модель 1997 г.

Пропуск весеннего половодья через гидроузел Верхне-Свирского водохранилища вероятностью превышения 1 %

Модель гидрографа 1997 г.

Число	Приток к водохра-нилищу,м 3/с	Сброс в нижний бьеф, м 3/с			Отметка уровня верхнего бьефа на конец суток, м	Число	Приток к водохра-нилищу,м 3/с	Сброс в нижний бьеф, м 3/с			Отметка уровня верхнего бьефа на конец суток, м	Число	Приток к водохрани-лищу,м 3/с	Сброс в нижний бьеф, м 3/с			Отметка уровня верхнего бьефа на конец суток, м	Число	Приток к водохра-нилищу,м 3/с	Сброс в нижний бьеф, м 3/с			Отметка уровня верхнего бьефа на конец суток, м
		суммарный	в том числе через					суммарный	в том числе через					суммарный	в том числе через					суммарный	в том числе через
		суммарный	турбины ГЭС	водосбросные сооружения				суммарный	турбины ГЭС	водосбросные сооружения				суммарный	турбины ГЭС	водосбросные сооружения				суммарный	турбины ГЭС	водосбросные сооружения
апрель						май						июнь						июль
1						1	1 104	1 191	1 168	0	32	1	2 304	2 777	1 495	1 244	33,47	1	684	1 116	1 079	0	33,20
2						2	1 504	1 591	1 196	372	32	2	2 198	2 673	1 492	1 143	33,46	2	660	1 092	1 055	0	33,19
3						3	2 058	2 147	1 196	928	32	3	2 126	2 603	1 489	1 076	33,45	3	646	1 078	1 041	0	33,18
4						4	2 535	2 186	1 198	966	32	4	2 126	2 603	1 485	1 079	33,44	4	636	1 069	1 032	0	33,17
5						5	2 853	2 063	1 202	839	32	5	2 073	2 546	1 483	1 025	33,43	5	646	1 078	1 041	0	33,16
6						6	3 041	2 260	1 208	1 029	32,49	6	1 976	2 453	1 480	935	33,42	6	656	1 088	1 051	0	33,15
7						7	3 104	2 318	1 214	1 081	32,51	7	1 918	2 395	1 476	880	33,41	7	656	1 089	1 051	0	33,14
8						8	3 451	2 230	1 222	985	32,54	8	1 856	2 326	1 473	814	33,40	8	636	1 069	1 031	0	33,13
9						9	3 923	2 269	1 233	1 014	32,58	9	1 798	2 268	1 470	759	33,39	9	631	1 063	1 026	0	33,12
10						10	4 281	2 193	1 246	924	32,63	10	1 764	2 233	1 467	727	33,38	10
11						11	4 804	2 279	1 263	993	32,69	11	1 711	2 187	1 464	684	33,37	11
12						12	5 558	2 160	1 284	854	32,77	12	1 620	2 094	1 461	594	33,36	12
13						13	6 170	2 339	1 310	1 006	32,86	13	1 576	2 048	1 458	551	33,35	13
14						14	6 600	2 332	1 339	970	32,96	14	1 557	2 036	1 455	543	33,34	14
15						15	6 600	2 332	1 369	940	33,06	15	1 528	2 002	1 452	511	33,33	15
16						16	6 311	2 477	1 398	1 057	33,15	16	1 470	1 944	1 449	456	33,32	16
17						17	5 888	2 496	1 424	1 050	33,23	17	1 369	1 839	1 446	355	33,31	17
18						18	5 417	2 453	1 447	984	33,30	18	1 306	1 782	1 443	300	33,30	18
19						19	4 621	2 390	1 465	902	33,35	19	1 258	1 711	1 440	233	33,29	19
20	559	706	704	0	32,44	20	4 163	2 401	1 479	900	33,39	20	1 234	1 249	1 211	0	33,29	20
21	588	736	735	0	32,44	21	3 842	2 540	1 489	1 028	33,42	21	1 147	1 158	1 119	0	33,29	21
22	631	777	776	0	32,44	22	3 557	2 714	1 497	1 194	33,44	22	1 065	1 076	1 037	0	33,29	22
23	641	788	787	0	32,44	23	3 302	2 459	1 503	933	33,46	23	950	1 396	1 358	0	33,28	23
24	660	807	806	0	32,44	24	3 041	2 667	1 508	1 137	33,47	24	911	1 357	1 318	0	33,27	24
25	670	817	816	0	32,44	25	2 935	2 563	1 511	1 030	33,48	25	858	1 304	1 265	0	33,26	25
26	694	841	840	0	32,44	26	2 805	2 424	1 514	888	33,49	26	786	1 232	1 193	0	33,25	26
27	713	861	859	0	32,44	27	2 675	2 297	1 517	758	33,50	27	752	1 198	1 160	0	33,24	27
28	742	889	887	0	32,44	28	2 535	2 621	1 518	1 080	33,50	28	733	1 179	1 140	0	33,23	28
29	781	928	927	0	32,44	29	2 468	2 552	1 519	1 011	33,50	29	713	1 159	1 120	0	33,22	29
30	901	1 048	1 047	0	32,44	30	2 381	2 933	1 517	1 394	33,49	30	699	1 145	1 106	0	33,21	30
						31	2 343	2 887	1 514	1 351	33,48							31

График хода уровней и расходов воды при пропуске весенних половодий расчетной обеспеченности 1 % через гидроузел Верхне-Свирского водохранилища, модель 1997 г.

Пропуск весеннего половодья через гидроузел Нижне-Свирского водохранилища вероятностью превышения 0,1 %

Модель гидрографа 1997 г.

Число	Приток к водохранилищу, м 3/с			Сброс в нижний бьеф, м 3/с			Отметка уровня верхнего бьефа на конец суток, м	Число	Приток к водохранилищу, м 3/с			Сброс в нижний бьеф, м 3/с			Отметка уровня верхнего бьефа на конец суток, м	Число	Приток к водохранилищу, м 3/с			Сброс в нижний бьеф, м 3/с			Отметка уровня верхнего бьефа на конец суток, м	Число	Приток к водохранилищу, м 3/с			Сброс в нижний бьеф, м 3/с			Отметка уровня верхнего бьефа на конец суток, м
	суммарный	в том числе		суммарный	в том числе через				суммарный	в том числе		суммарный	в том числе через				суммарный	в том числе		суммарный	в том числе через	суммарный			в том числе			суммарный	в том числе через
	суммарный	боковая приточность	с верхнего участка (сброс с Верхне-Свирского водохранилища)	суммарный	турбины ГЭС	водосбросные сооружения			суммарный	боковая приточность	с верхнего участка (сброс с Верхне-Свирского водохранилища)	суммарный	турбины ГЭС	водосбросные сооружения			суммарный	боковая приточность	с верхнего участка (сброс с Верхне-Свирского водохранилища)	суммарный	турбины ГЭС	суммарный			водосбросные сооружения	боковая приточность	с верхнего участка (сброс с Верхне-Свирского водохранилища)	суммарный	турбины ГЭС	водосбросные сооружения
апрель								май								июнь								июль
1								1	1 651	326	1 325	1 650	1 146	490	17,95	1	3 128	73	3 055	3 127	1 256	1 847	18,09	1	1 661	28	1 633	1 659	1 257	379	18,09
2								2	2 183	419	1 764	2 182	1 146	1 022	17,95	2	2 992	64	2 928	2 990	1 256	1 710	18,09	2	1 631	25	1 606	1 629	1 257	349	18,09
3								3	2 801	847	1 954	2 800	1 146	1 641	17,95	3	2 905	59	2 846	2 904	1 256	1 624	18,09	3	1 177	23	1 154	1 181	1 157	0	18,07
4								4	3 045	993	2 052	3 044	1 146	1 884	17,95	4	2 907	61	2 846	2 906	1 256	1 626	18,09	4	1 164	21	1 143	1 165	1 142	0	18,06
5								5	2 902	927	1 975	2 901	1 146	1 741	17,95	5	2 855	66	2 789	2 853	1 256	1 573	18,09	5	1 179	25	1 154	1 178	1 155	0	18,06
6								6	3 049	866	2 183	3 048	1 146	1 888	17,95	6	2 750	66	2 684	2 748	1 256	1 468	18,09	6	1 188	23	1 165	1 182	1 159	0	18,08
7								7	3 100	847	2 253	3 099	1 146	1 939	17,95	7	2 674	59	2 615	2 673	1 256	1 393	18,09	7	1 186	21	1 165	1 182	1 159	0	18,09
8								8	3 047	847	2 200	3 046	1 146	1 886	17,95	8	3 061	52	3 009	3 059	1 256	1 779	18,09	8	1 161	18	1 143	1 165	1 142	0	18,07
9								9	2 709	847	1 862	2 708	1 146	1 548	17,95	9	2 997	46	2 951	2 996	1 256	1 716	18,09	9	1 155	17	1 138	1 156	1 133	0	18,06
10								10	3 006	908	2 098	3 005	1 146	1 845	17,95	10	2 945	41	2 904	2 944	1 256	1 664	18,09	10
11								11	3 001	1 160	1 841	2 997	1 146	1 838	17,95	11	2 883	37	2 846	2 882	1 256	1 602	18,09	11
12								12	3 163	866	2 297	3 161	1 146	2 002	17,95	12	2 776	34	2 742	2 775	1 256	1 495	18,09	12
13								13	2 599	408	2 191	2 598	1 146	1 438	17,95	13	2 728	32	2 696	2 727	1 256	1 447	18,09	13
14								14	2 887	349	2 538	2 886	1 146	1 726	17,95	14	2 705	32	2 673	2 703	1 256	1 423	18,09	14
15								15	2 829	291	2 538	2 827	1 146	1 667	17,95	15	2 689	39	2 650	2 687	1 256	1 407	18,09	15
16								16	2 746	247	2 499	2 745	1 146	1 585	17,95	16	2 642	62	2 580	2 641	1 256	1 361	18,09	16
17								17	2 624	223	2 401	2 623	1 146	1 463	17,95	17	2 528	64	2 464	2 527	1 256	1 247	18,09	17
18								18	2 965	194	2 771	2 965	1 146	1 805	17,95	18	2 456	61	2 395	2 455	1 256	1 175	18,09	18
19								19	2 927	167	2 760	2 926	1 146	1 766	17,95	19	2 402	53	2 349	2 401	1 256	1 121	18,09	19
20	855	83	772	740	739	0	17,77	20	2 594	158	2 436	2 593	1 146	1 433	17,95	20	2 358	44	2 314	2 357	1 256	1 077	18,09	20
21	886	80	806	886	885	0	17,77	21	2 678	150	2 528	2 678	1 146	1 518	17,95	21	2 260	38	2 222	2 258	1 256	978	18,09	21
22	930	77	853	928	927	0	17,77	22	2 815	136	2 679	2 814	1 146	1 654	17,95	22	2 163	34	2 129	2 161	1 256	881	18,09	22
23	936	73	863	935	934	0	17,77	23	2 996	144	2 852	2 988	1 159	1 815	17,98	23	2 031	32	1 999	2 030	1 256	750	18,09	23
24	972	86	886	957	956	0	17,83	24	3 193	167	3 026	3 165	1 219	1 932	18,09	24	1 988	33	1 955	1 987	1 256	707	18,09	24
25	994	99	895	989	988	0	17,85	25	3 071	161	2 910	3 070	1 266	1 790	18,09	25	1 936	40	1 896	1 935	1 256	655	18,09	25
26	1 036	114	922	1 018	1 017	0	17,92	26	2 899	139	2 760	2 898	1 266	1 618	18,09	26	1 865	50	1 815	1 864	1 256	584	18,09	26
27	1 072	127	945	1 064	1 064	0	17,95	27	3 192	120	3 072	3 192	1 266	1 912	18,09	27	1 827	49	1 778	1 825	1 256	545	18,09	27
28	1 116	139	977	1 114	1 114	0	17,95	28	3 028	106	2 922	3 027	1 266	1 747	18,09	28	1 799	43	1 756	1 798	1 256	518	18,09	28
29	1 194	175	1 019	1 193	1 159	33	17,95	29	2 938	97	2 841	2 937	1 266	1 657	18,09	29	1 746	36	1 710	1 745	1 256	465	18,09	29
30	1 396	240	1 156	1 394	1 159	234	17,95	30	2 837	89	2 748	2 836	1 266	1 556	18,09	30	1 695	31	1 664	1 693	1 256	413	18,09	30
								31	2 782	80	2 702	2 781	1 266	1 501	18,09									31

График хода уровней и расходов воды при пропуске весенних половодий расчетной обеспеченности 0,1 % через гидроузел Нижне-Свирского водохранилища, модель 1997 г.

Пропуск весеннего половодья через гидроузел Нижне-Свирского водохранилища вероятностью превышения 1 %

Модель гидрографа 1997 г.

Число	Приток к водохранилищу, м 3/с			Сброс в нижний бьеф, м 3/с			Отметка уровня верхнего бьефа на конец суток, м	Число	Приток к водохранилищу, м 3/с			Сброс в нижний бьеф, м 3/с			Отметка уровня верхнего бьефа на конец суток, м	Число	Приток к водохранилищу, м 3/с			Сброс в нижний бьеф, м 3/с			Отметка уровня верхнего бьефа на конец суток, м	Число	Приток к водохранилищу, м 3/с			Сброс в нижний бьеф, м 3/с	Отметка уровня верхнего бьефа на конец суток, м
	суммарный	в том числе		суммарный	в том числе через				суммарный	в том числе		суммарный	в том числе через				суммарный	в том числе		суммарный	в том числе через	суммарный			в том числе			суммарный		в том числе через
	суммарный	боковая приточность	с верхнего участка (сброс с Верхне-Свирского водохранилища)	суммарный	турбины ГЭС	водосбросные сооружения			суммарный	боковая приточность	с верхнего участка (сброс с Верхне-Свирского водохранилища)	суммарный	турбины ГЭС	водосбросные сооружения			суммарный	боковая приточность	с верхнего участка (сброс с Верхне-Свирского водохранилища)	суммарный	турбины ГЭС	суммарный			водосбросные сооружения	боковая приточность	с верхнего участка (сброс с Верхне-Свирского водохранилища)	суммарный		турбины ГЭС	водосбросные сооружения
апрель								май								июнь								июль
1								1	1 495	304	1 191	1 494	1 146	334	17,95	1	2 845	68	2 777	2 844	1 136	1 684	17,95	1	1 142	26	1 116	1 144	1 121	0	17,94
2								2	1 981	390	1 591	1 980	1 146	820	17,95	2	2 732	59	2 673	2 731	1 136	1 571	17,95	2	1 115	23	1 092	1 123	1 100	0	17,90
3								3	2 859	712	2 147	2 857	1 146	1 697	17,95	3	2 658	55	2 603	2 657	1 136	1 497	17,95	3	1 099	21	1 078	1 103	1 079	0	17,88
4								4	3 034	848	2 186	3 033	1 146	1 873	17,95	4	2 660	57	2 603	2 659	1 136	1 499	17,95	4	1 089	20	1 069	1 090	1 067	0	17,87
5								5	2 843	780	2 063	2 842	1 146	1 682	17,95	5	2 607	61	2 546	2 605	1 136	1 445	17,95	5	1 101	23	1 078	1 095	1 072	0	17,89
6								6	2 988	728	2 260	2 987	1 146	1 827	17,95	6	2 514	61	2 453	2 512	1 136	1 352	17,95	6	1 110	22	1 088	1 106	1 083	0	17,90
7								7	3 030	712	2 318	3 028	1 146	1 869	17,95	7	2 450	55	2 395	2 449	1 136	1 289	17,95	7	1 108	19	1 089	1 109	1 086	0	17,89
8								8	2 942	712	2 230	2 940	1 146	1 780	17,95	8	2 374	48	2 326	2 372	1 136	1 213	17,95	8	1 086	17	1 069	1 092	1 069	0	17,86
9								9	2 981	712	2 269	2 980	1 146	1 820	17,95	9	2 311	43	2 268	2 309	1 136	1 150	17,95	9	1 079	16	1 063	1 078	1 054	0	17,86
10								10	2 957	764	2 193	2 956	1 146	1 796	17,95	10	2 272	39	2 233	2 270	1 136	1 110	17,95	10
11								11	3 214	935	2 279	3 193	1 181	1 999	18,03	11	2 221	34	2 187	2 219	1 136	1 059	17,95	11
12								12	2 888	728	2 160	2 906	1 181	1 712	17,95	12	2 125	31	2 094	2 124	1 136	964	17,95	12
13								13	2 740	401	2 339	2 738	1 146	1 578	17,95	13	2 078	30	2 048	2 076	1 136	916	17,95	13
14								14	2 657	325	2 332	2 656	1 146	1 496	17,95	14	2 066	30	2 036	2 065	1 136	905	17,95	14
15								15	2 603	271	2 332	2 601	1 146	1 441	17,95	15	2 038	36	2 002	2 036	1 136	877	17,95	15
16								16	2 707	230	2 477	2 707	1 146	1 547	17,95	16	2 002	58	1 944	2 001	1 136	841	17,95	16
17								17	2 704	208	2 496	2 703	1 146	1 543	17,95	17	1 898	59	1 839	1 897	1 136	737	17,95	17
18								18	2 633	180	2 453	2 632	1 146	1 472	17,95	18	1 839	57	1 782	1 837	1 136	677	17,95	18
19								19	2 545	155	2 390	2 544	1 146	1 384	17,95	19	1 761	50	1 711	1 760	1 136	600	17,95	19
20	784	78	706	707	706	0	17,61	20	2 548	147	2 401	2 547	1 146	1 387	17,95	20	1 290	41	1 249	1 289	1 136	129	17,95	20
21	811	75	736	810	809	0	17,61	21	2 679	139	2 540	2 678	1 146	1 518	17,95	21	1 193	35	1 158	1 192	1 136	32	17,95	21
22	848	71	777	848	847	0	17,61	22	2 841	127	2 714	2 840	1 146	1 680	17,95	22	1 107	31	1 076	1 106	1 082	0	17,95	22
23	856	68	788	852	851	0	17,62	23	2 593	134	2 459	2 592	1 146	1 432	17,95	23	1 426	30	1 396	1 425	1 136	265	17,95	23
24	887	80	807	875	874	0	17,67	24	2 822	155	2 667	2 821	1 146	1 661	17,95	24	1 388	31	1 357	1 386	1 136	226	17,95	24
25	909	92	817	901	900	0	17,70	25	2 713	150	2 563	2 713	1 146	1 553	17,95	25	1 341	37	1 304	1 340	1 136	180	17,95	25
26	947	106	841	934	933	0	17,75	26	2 553	129	2 424	2 552	1 146	1 392	17,95	26	1 279	47	1 232	1 277	1 136	117	17,95	26
27	979	118	861	968	967	0	17,79	27	2 409	112	2 297	2 408	1 146	1 248	17,95	27	1 243	45	1 198	1 242	1 136	82	17,95	27
28	1 018	129	889	1 004	1 003	0	17,84	28	2 720	99	2 621	2 718	1 146	1 558	17,95	28	1 219	40	1 179	1 217	1 136	57	17,95	28
29	1 091	163	928	1 064	1 063	0	17,95	29	2 643	91	2 552	2 641	1 146	1 481	17,95	29	1 192	33	1 159	1 191	1 136	31	17,95	29
30	1 272	224	1 048	1 272	1 159	112	17,95	30	3 015	82	2 933	3 015	1 146	1 855	17,95	30	1 174	29	1 145	1 172	1 136	12	17,95	30
								31	2 962	75	2 887	2 961	1 146	1 801	17,95									31

График хода уровней и расходов воды при пропуске весенних половодий расчетной обеспеченности 1 % через гидроузел Нижне-Свирского водохранилища, модель 1997 г.

Приложение N 17
к Правилам использования водных ресурсов
Верхне-Свирского и Нижне-Свирского водохранилищ,
утвержденным приказом Росводресурсов
от_____________20_____ г. N____________

Продольные профили и координаты расчетных кривых свободной поверхности водохранилищ в верхних и нижних бьефах гидроузлов Верхне-Свирского и Нижне-Свирского водохранилищ и участков р. Свири при прохождении максимальных расходов воды весеннего половодья расчетной обеспеченности

Координаты расчетных кривых свободной поверхности в верхних и нижних бьефах гидроузлов Верхне-Свирского и Нижне-Свирского водохранилищ и р. Свири

Расстояние от устья, км	Водный объект-створ	Бьеф гидроузла	Максимальные отметки уровня воды при пропуске половодий, м
Расстояние от устья, км	Водный объект-створ	Бьеф гидроузла	0,1 %	1 %
259	оз. Онежское		34,30	34,30
224	р. Свирь - исток		34,25	34,25
127	р. Свирь - створ гидроузла Верхне-Свирского водохранилища	верхний	33,80	33,50
127	р. Свирь - створ гидроузла Верхне-Свирского водохранилища	нижний	26,89	25,70
81	р. Свирь - створ гидроузла Нижне-Свирского водохранилища	верхний	18,09	18,03
81	р. Свирь - створ гидроузла Нижне-Свирского водохранилища	нижний	10,63	10,63
51	р. Свирь - 51 км от устья		7,60	7,60

Приложение N 18
к Правилам использования водных ресурсов
Верхне-Свирского и Нижне-Свирского водохранилищ,
утвержденным приказом Росводресурсов
от_____________20_____ г. N____________

(рекомендуемый образец)

Указания по ведению режимов работы Верхне-Свирского
и Нижне-Свирского водохранилищ

На бланке Невско-Ладожского БВУ Дата, исходящий номер	Директору Каскада Ладожских ГЭС филиала "Невский" ПАО "ТГК-1" Копия: Росводресурсы

С учетом рекомендаций Межведомственной рабочей группы по регулированию режимов работы _______________ водохранилищ (заседание от _____N __), складывающейся гидрологической и водохозяйственной обстановки, а также предложений водопользователей установить на период с_____________по_____________включительно

(дата и время) (дата и время)

следующие режимы работы гидроузлов:

Верхне-Свирского водохранилища - средними за период сбросными расходами в нижний бьеф ______________ м3/с;

Нижне-Свирского водохранилища - средними за период сбросными расходами в нижний бьеф ______________ м3/с.

Руководитель _________________ _________________

(подпись) (фамилия, имя, отчество (при наличии)

Исполнитель

Телефон

-------------------------------------------

*(1) Зарегистрирован Минюстом России 4 мая 2011 г., регистрационный N 20655.

*(2) Зарегистрирован Минюстом России 30 июля 2014 г., регистрационный N 33349.

*(3) Зарегистрирован Минюстом России 30 июля 2014 г., регистрационный N 33349.

Обзор документа

Сроком на 15 лет планируется ввести в действие правила использования водных ресурсов Верхне-Свирского и Нижне-Свирского водохранилищ. Будут определены требования по безопасности в верхнем и нижнем бьефах водохранилища, объемы водопотребления, порядок регулирования режима функционирования водохранилища и др.

Для просмотра актуального текста документа и получения полной информации о вступлении в силу, изменениях и порядке применения документа, воспользуйтесь поиском в Интернет-версии системы ГАРАНТ:

Перепечатка

Правила использования водных ресурсов Верхне-Свирского и Нижне-Свирского водохранилищ

I. Общие положения

II. Характеристики гидроузлов, водохранилищ и их возможностей

III. Основные характеристики водотока

IV. Состав и описание гидротехнических сооружений водохранилищ

V. Основные параметры водохранилищ

VI. Требования по безопасности в верхнем и нижнем бьефах

VII. Водопользование и объемы водопотребления

VIII. Порядок регулирования режима функционирования водохранилищ

IX. Порядок проведения работ и предоставления информации в области гидрометеорологии

Характеристики пропускной способности секторных пролетов водосливной плотины в зависимости от уровня верхнего бьефа гидроузла Верхне-Свирского водохранилища

Эксплуатационная характеристика гидроагрегата Верхне-Свирской ГЭСс расходно-мощностными характеристиками гидроагрегата

Характеристики пропускной способности водосливных (водосбросных) отверстий плотины гидроузла Нижне-Свирского водохранилища

Эксплуатационная характеристика гидротурбины Нижне-Свирской ГЭС

Статическая кривая зависимости объемов воды в Нижне-Свирском водохранилище от уровней воды

Диспетчерский график работы Верхне-Свирского водохранилища

Диспетчерский график работы Нижне-Свирского водохранилища

Кривые продолжительности основных элементов режима работы водохранилищ

Кривые обеспеченности конечных для интервала уровней воды в верхнем бьефе гидроузла Верхне-Свирского водохранилища

Кривые обеспеченности конечных для интервала уровней воды в нижнем бьефе гидроузла Верхне-Свирского водохранилища

Кривые обеспеченности конечных для интервала уровней воды в верхнем бьефе гидроузла Нижне-Свирского водохранилища

Кривые обеспеченности конечных для интервала уровней воды в нижнем бьефе гидроузла Нижне-Свирского водохранилища

Таблицы расчетных режимов пропуска модельных весенних половодий расчетных обеспеченностей через гидроузлы Верхне-Свирского и Нижне-Свирского водохранилищ

Указания по ведению режимов работы Верхне-Свирскогои Нижне-Свирского водохранилищ

Обзор документа

Эксплуатационная характеристика гидроагрегата Верхне-Свирской ГЭС
с расходно-мощностными характеристиками гидроагрегата

Указания по ведению режимов работы Верхне-Свирского
и Нижне-Свирского водохранилищ
