Проект Приказа Федерального агентства водных ресурсов "Об утверждении Правил использования водных ресурсов Волховского водохранилища" (подготовлен Росводресурсами 11.07.2024)
Досье на проект
Пояснительная записка
В соответствии с пунктом 4 Положения о разработке, согласовании и утверждении правил использования водохранилищ, в том числе типовых правил использования водохранилищ, утвержденного постановлением Правительства Российской Федерации от 22 апреля 2009 г. N 349, приказываю:
1. Утвердить прилагаемые Правила использования водных ресурсов Волховского водохранилища.
2. Настоящий приказ действует в течение 15 лет с даты его вступления в силу.
| Руководитель | Д.М. Кириллов |
Утверждены
приказом Федерального агентства
водных ресурсов от _______ N __
Правила использования водных ресурсов Волховского водохранилища
I. Общие положения
1. Настоящие Правила разработаны в соответствии со статьей 45 Водного кодекса Российской Федерации, пунктом 4 Положения о разработке, согласовании и утверждении правил использования водохранилищ, в том числе типовых правил использования водохранилищ, утвержденного постановлением Правительства Российской Федерации от 22 апреля 2009 г. N 349, и Методическими указаниями по разработке правил использования водохранилищ, утвержденными приказом Министерства природных ресурсов и экологии Российской Федерации от 26 января 2011 г. N 17*(1).
2. Настоящие Правила определяют режим использования водных ресурсов, в том числе режим наполнения и сработки Волховского водохранилища.
3. В настоящих Правилах все отметки нормативных и иных уровней воды, высотные отметки нулей графиков водомерных постов, отметки сооружений гидроузлов и других гидротехнических сооружений на водохранилищах, отметки уровней воды на характеристиках пропускной способности сооружений и участков рек и водохранилищ даны в действующей государственной Балтийской системе высот 1977 года.
I. Характеристики гидроузла, водохранилища и их возможностей
4. Волховское водохранилище образовано в русле реки Волхов с помощью узла гидротехнических сооружений Волховской гидроэлектростанции (далее - ГЭС). Волховское водохранилище работает на стоке р. Волхов, зарегулированном естественным регулятором - озером Ильмень.
Статический подпор от плотины гидроузла при НПУ 15,54 м распространяется на ближайший к плотине 10-ти километровый участок, выше по течению режим р. Волхов близок к естественному. Длина водохранилища при его эксплуатации на отметке 17,67 м изменяется от 90 км до 190 км, т.е. до озера Ильмень. Максимальная ширина русловой части водохранилища составляет 360 м, максимальная глубина - 17,0 м.
5. Волховское водохранилище образовано речным средненапорным гидроузлом и относится к русловому долинному типу, его полезный объем позволяет осуществлять суточное регулирование стока р. Волхов.
6. Строительство Волховского гидроузла производилось в период с 1921 г. по 1926 г., ввод в постоянную эксплуатацию - 1927 г. Волховская ГЭС является старейшей действующей гидроэлектростанцией России, историческим памятником науки и техники.
Строительство Волховской ГЭС и водохранилища было осуществлено "Волховстроем". Первоначальное заполнение водохранилища осуществлено в 1926 г.
В 1929 г. была установлена надстройка из деревянных щитов высотой 2,13 м на гребне водосливной плотины, которая обеспечивала подъем горизонта воды у плотины до расчетной отметки 17,05 м при наивысшей допустимой отметке 17.67 м.
С 1969 г. по 1987 г. производилась реконструкция Волховской ГЭС. В 1973 году деревянная надстройка на плотине была заменена на железобетонную.
С 1993 г. по 2009 г. проводилась замена агрегатов: в 1994, 1995, 1996, 2009 гг. заменили 4 агрегата на новые с мощностью по 12 МВт.
7. Проектирование и строительство Волховской ГЭС выполнялось по плану Государственной комиссии по электрификации России (ГОЭЛРО). Проект ГЭС разработан под руководством Г.О. Графтио.
Проект реконструкции (1969 г.) разработан институтом Гидропроект, Ленинградское отделение (в настоящее время Акционерное Общество "Ленгидропроект".
Место хранения проектной документации - архив на Волховской ГЭС и архив филиала "Невский" ПАО "Территориальная генерирующая компания N 1" (далее - ПАО "ТГК-1").
8. При проектировании Волховского гидроузла учитывались интересы всех отраслей экономики рассматриваемого региона. Основным его назначением являлась выработка электроэнергии и обеспечение судоходных глубин на р. Волхов, а также регулирование уровней и расходов воды, необходимых для работы водозаборных сооружений и обеспечение условий для сохранения и воспроизводства рыбных запасов.
В настоящее время основными задачами гидроузла и водохранилища являются:
выработка электроэнергии;
обеспечение условий для сохранения и воспроизводства рыбных запасов;
обеспечение судоходных глубин;
обеспечение водой населения и различных отраслей экономики (промышленность, сельское хозяйство).
Кроме того, водохранилище активно используется в рекреационных целях.
9. Ранее для Волховского водохранилища действовали нормативные документы, определявшие режим использования водных ресурсов водохранилища, утвержденные приказом Министерства мелиорации и водного хозяйства от 28.12.78 N 736.

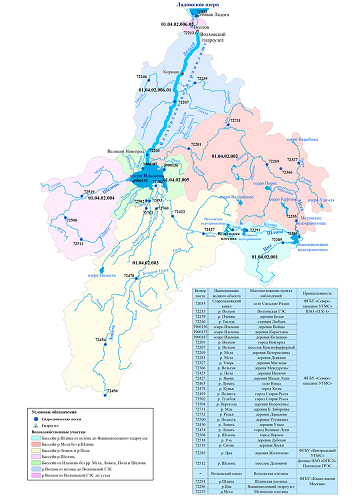

10. Карта-схема расположения гидроузла и Волховского водохранилища с указанием границ гидрографических единиц и водохозяйственных участков, а также нанесением положения постов гидрометрической сети наблюдений за водным режимом водных объектов приведена в приложении N 1 к настоящим Правилам.
11.
II. Основные характеристики водотока
11. Река Волхов вытекает из озера Ильмень и впадает в Ладожское озеро. Длина реки - 224 км, площадь водосбора составляет 80200 км? (в створе гидроузла-79800 км?). Волховский гидроузел расположен на расстоянии 26,5 км от устья реки Волхов (59°54′46" с. ш. 32°20′25" в. д.).
Большую часть бассейна Волхова составляет бассейн озера Ильмень, водосборная площадь которого - 67200 км?. Площадь собственного бассейна р. Волхов составляет около 16 % площади всего бассейна.
Бассейн реки Волхов с озером Ильмень принадлежит водосбору Ладожского озера, являющегося частью бассейна реки Невы, впадающей в Финский залив Балтийского моря. Располагается на территории четырех областей - Ленинградской (8 %), Новгородской (61 %), Псковской (21 %) и Тверской (10 %). Максимальная протяженность бассейна с севера на юг составляет около 550 км, с запада на восток-370 км.
Волхов протекает по наиболее низкой части Волхов-Ильменской низины, на месте древней озерной впадины ледникового водоема. В средней части ширина долины достигает 12-18 км. Согласно физико-географическому районированию страны территория водосборного бассейна Волховского водохранилища принадлежит Русской равнине, в основании которой лежит древний кристаллический фундамент Русской платформы.
Общее падение уровня воды реки (от истока до устья) - 13 м, что соответствует среднему уклону примерно 0,06_. Характерной особенностью реки является наличие нескольких порожистых участков, из которых наиболее значительные Пчевские и Петропавловские пороги.
12. Параметры естественного годового стока в створе гидроузла Волховского водохранилища, рассчитанные за период с 1881 по 2021 гг.:
| Наименование показателя | Единица измерения | Значение показателя |
|---|---|---|
| Объем среднего многолетнего стока | км 3 | 17,8 |
| Максимальный наблюдавшийся объем годового стока (год) | км? | 29,8 (1953 г.) |
| Минимальный наблюдавшийся объем годового стока (год) | км? | 7,92 (1940 г.) |
| Максимальный наблюденный расход воды (год) | м?/с | 2730 (1966 г.) |
| Минимальный наблюденный расход воды (год) | м?/с | 0,30 (1965 г.) 0,20 (2018 г.) |

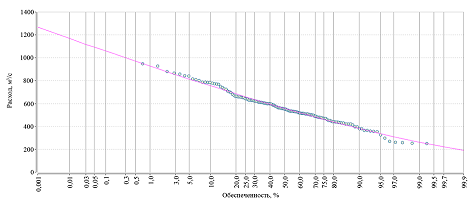

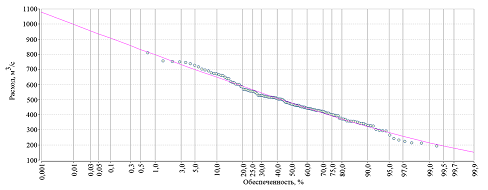

Расчетные кривые обеспеченности годового стока (среднегодовых расходов воды) р. Волхов приведены в приложении N 2 к настоящим Правилам.
Параметры и вероятные расчетные значения годового стока р. Волхов в створе гидроузла Волховского водохранилища:
| Наименование показателя | Единица измерения | Значение показателя | |
|---|---|---|---|
| Параметры годового стока | Средний многолетний расход | м?/с | 564 |
| Коэффициент изменчивости (Сv) | - | 0,26 | |
| Отношение коэффициентов асимметрии и изменчивости годового стока (Cs/Сv) | - | 1,05 | |
| Вероятность превышения годового стока | 1 % 5 % 10 % 25 % 50 % 75 % 90 % 95 % 97 % | м?/с | 928 813 755 659 557 462 382 338 311 |
Сток в течение года распределяется неравномерно. Среднемноголетнее распределение стока по месяцам внутри года (в процентах от годового) р. Волхов в створе гидроузла Волховского водохранилища:
| I | II | III | IV | V | VI | VII | VIII | IX | X | XI | XII | Год |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5,3 | 4,8 | 5,2 | 13,7 | 18,6 | 13,4 | 9,2 | 6,6 | 5,4 | 5,7 | 6,3 | 5,8 | 100 |
Внутригодовое распределение стока р. Волхов в створе гидроузла Волховского водохранилища для многоводных (5 %), средних (50 %) и маловодных (95 %) лет приведено в приложении N 3 к настоящим Правилам.
Естественный (восстановленный) сток рассчитывался по двум участкам:
- сток в створе р. Волхов - исток (г. Новгород);
- боковой приток от озера Ильмень (исток р. Волхов) до створа Волховского гидроузла.
Параметры и вероятные значения среднего многолетнего стока р. Волхов в истоке из озера Ильмень (г. Новгород) и боковой приточности к гидроузлу Волховского водохранилища (расчетный период: 1881-2021 гг.):
| Наименование показателя | Единица измерения | Значение показателя по участкам | ||
|---|---|---|---|---|
| Исток р. Волхов | Боковой приток к Волховскому гидроузлу | |||
| Площадь водосбора | км? | 67500 | 12300 | |
| Параметры | Средний многолетний сток | м?/с | 482 | 82,2 |
| км? | 15,2 | 2,59 | ||
| Коэффициент изменчивости (Сv) | - | 0,26 | 0,30 | |
| Параметры | Отношение коэффи-циентов асимметрии и изменчивости годового притока (Cs/Сv) | - | 1,75 | 0,89 |
| Вероятность превышения | 1 % | м?/с | 797 | 148 |
| 5 % | 699 | 126 | ||
| 50 % | 477 | 80,1 | ||
| 75 % | 392 | 64,6 | ||
| 95 % | 282 | 45,9 | ||

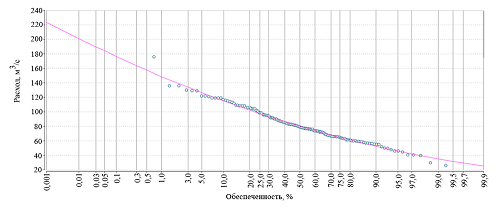

Расчетные кривые обеспеченности годового стока (среднегодовых расходов воды) р. Волхов в истоке из озера Ильмень и боковой приточности с частного водосбора к Волховскому гидроузлу приведены в приложении N 2 к настоящим Правилам.
13. Максимальные расходы р. Волхов, как правило, наблюдаются весной в период половодья. Средняя дата начала весеннего половодья 31 марта. Среднее прохождение пика весеннего половодья обычно приходится на середину - конец апреля и растягивается до конца июня. Продолжительность половодья составляет в среднем 100 дней.
Наибольший суточный приток в водохранилище был отмечен 4 мая 1966 г. и составил 2730 м?/с.
Дождевые паводки наблюдаются как в летне-осенний период года (в основном, в октябре), так и в зимний период (чаще всего в ноябре-декабре). По величине максимальных расходов и слою стока они, как правило, меньше весенних. Отношение слоя стока паводка к слою стока за половодье не превышают 0,45. За весь период наблюдений максимальный расход дождевого паводка превышал максимальный расход весеннего половодья в 1908, 1923, 1952, 2003, 2019, 2020 годах. Максимальный наблюденный расход дождевого паводка равен 1573 м?/с (18.11.2019 г.).
14. Статистические параметры максимального стока воды.
Параметры и вероятные расчетные значения максимальных расходов весеннего половодья р. Волхов в створе гидроузла Волховского водохранилища:
| Средний многолетний максимальный расход воды половодья, м?/с | Коэффициент изменчивости максимальных расходов (Сv) | Отношение коэффициентов асимметрии и изменчивости максимальных расходов (Cs/Сv) | Вероятное значение расхода воды (м?/с) обеспеченностью, % | |||||
|---|---|---|---|---|---|---|---|---|
| 0,1 | 0,5 | 1 | 3 | 5 | 50 | |||
| 1468 | 0,25 | 2,00 | 2900 | 2610 | 2470 | 2250 | 2130 | 1430 |
Параметры и вероятные значения объемов весеннего половодья р. Волхов в створе гидроузла Волховского водохранилища:
| Средний многолетний объем половодья, км? | Коэффициент изменчивости объема половодья (Сv) | Отношение коэффициентов асимметрии и изменчивости объема половодья (Cs/Сv) | Вероятное значение объема половодья (км?) обеспеченностью, % | |||||
|---|---|---|---|---|---|---|---|---|
| 0,1 | 0,5 | 1 | 3 | 5 | 50 | |||
| 9,02 | 0,33 | 1,00 | 19,3 | 17,4 | 16,6 | 15,0 | 14,2 | 8,85 |
Параметры и вероятные значения максимальных расходов дождевых паводков р. Волхов в створе гидроузла Волховского водохранилища:
| Средний многолетний максимальный дождевой расход воды, м?/с | Коэффициент изменчивости максимальных дождевых расходов (Сv) | Отношение коэффициентов асимметрии и изменчивости максимальных дождевых расходов (Cs/Сv) | Вероятное значение расхода воды (м?/с) обеспеченностью, % | |||||
|---|---|---|---|---|---|---|---|---|
| 0,1 | 0,5 | 1 | 3 | 5 | 50 | |||
| 777 | 0,385 | 2,737 | 2210 | 1850 | 1700 | 1450 | 1340 | 729 |
Параметры и вероятные значения объемов притока дождевых паводков р. Волхов в створе гидроузла Волховского водохранилища:
| Средний многолетний объем дождевого паводка, км? | Коэффициент изменчивости объема дождевого паводка (Сv) | Отношение коэффициентов асимметрии и изменчивости объема дождевого паводка(Cs/Сv) | Вероятное значение объема половодья (км?) обеспеченностью, % | |||||
|---|---|---|---|---|---|---|---|---|
| 0,1 | 0,5 | 1 | 3 | 5 | 50 | |||
| 2,04 | 0,95 | 2,50 | 14,9 | 10,9 | 9,29 | 6,87 | 5,81 | 1,47 |
III. Состав и описание гидротехнических сооружений водохранилища
15. В состав основных гидротехнических сооружений гидроузла Волховского водохранилища входят бетонная водосливная плотина, водоспуск, здание ГЭС и Волховский шлюз.

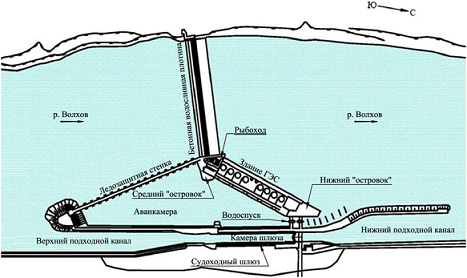

Схема расположения сооружений гидроузла Волховского водохранилища приведена в приложении N 4 к настоящим Правилам.
16. Состав и описание гидротехнических сооружений Волховской гидроэлектростанции:
| Наименование сооружения | Местоположение сооружения | Краткое описание сооружения |
|---|---|---|
| Бетонная водосливная плотина | Плотина входит в состав напорного фронта. Сопрягается с левым берегом посредством левобережного устоя, с правой стороны примыкает к рыбоходу. | Железобетонная гравитационная, водосливная плотина практического профиля с носком. Отметка гребня 15,54 м, высота 17,67 м от заложения шпоры, ширина по гребню 6,3 м, разделена по гребню бычками. Длина по гребню 212,32 м, количество пролетов: 14 штук шириной 12 м и один шириной 4,3 м; высота отверстий 4,39 м. Максимальный напор на плотину при НПУ - 13,5 м. Максимальная пропускная способность через все отверстия 1074 м?/с. Напорная часть плотины имеет уклон 20:1, а уклон ледоходной грани (оголовка) с напорной стороны - 3:2. Водосливная часть плотины снизу заканчивается приподнятым носком. Ниже носка располагается флютбет длиной 17 м. В конце флютбета устроена шпора. Механическое оборудование: 14 основных плоских колесных металлических затворов; 1 щит для сбора мусора. Обслуживаются передвижным козловым краном грузоподъемностью 2х10 т. |
| Водоспуск | Расположен в северной части аванкамеры, между нижним островком и нижней головой судоходного шлюза и распределительной стенкой между рекой и аванкамерой. Входит в состав напорного фронта. | Железобетонный донный водоспуск из двух пролетов шириной по 9 м. Толщина бычка 4 м, отметка верха 18,14 м. Отметка порога (флютбета) равна 3,53 м. Полная длина с учетом водобоя 62,55 м, с учетом рисбермы - 133,25 м. Напор на входе 14,47 м. Флютбет облицован гранитными плитами. Железобетонная рисберма - с семью гасителями. Пропускная способность водоспуска при уровне верхнего бьефа 17,67 м и полном открытии двух отверстий (9?14 м каждый) составляет 1250 м?/с (по проекту), в настоящее время ограничена расходом 900 м?/с по условиям сохранности рисбермы. Механическое оборудование: - плоские основные металлические затворы, на тележках с колесами (щит Стонея), подвешенные на цепях Галля; пролет затвора 9 м, высота 14,14 м. Приводятся в движение электролебедкой (1 штука на щит) на подъем и спуск; - аварийно-ремонтные затворы балочные колесные шандорные. Пролет 9 м, высота 15 м. Максимальный напор 13,94 м. Подъемные механизмы - гидропривод, комплект 2 штуки; кран мостовой, грузоподъемность 2х5 т, 1 штука. |
| Здание ГЭС | Расположено в русле реки под тупым углом к водосливной плотине, является частью напорного фронта. С южного конца соединяется со средним "островком", с северного - с нижним "островком", с востока к зданию примыкает водоспуск. | Здание ГЭС относится к русловому типу. Конструктивно делится на нижнюю (подводную) массивную часть и верхнюю (надводную), опирающуюся на нижнюю как на фундамент. В нижнем бьефе за отсасывающими трубами устроена водобойная плита и далее флютбет. Длина здания 195,25 м, высота 58,68 м, ширина надводной части 35,48 м; ширина подводной части 40,4 м. Общая установленная мощность агрегатов ГЭС 86 МВт. Максимальный напор на турбины ГЭС - 13,5 м; расчетный напор: 10,5 м на турбины N 2, N 3, N 4, N 5; 12 м - на турбины N 1, N 6, N 7, N 8; минимальный напор 7,2 м. Суммарная пропускная способность гидроагрегатов 848 м?/с. Гидромеханическое оборудование: - Турбины радиально-осевого типа: 8 главных (4?12 МВт и 4?9 МВт) и 2 вспомогательных (2х1 МВт). - Генераторы синхронные, подвесные с разомкнутым циклом воздушного охлаждения. -. Типы турбин и генераторов: 1) N 1, N 6, N 7, N 8: тип турбины - РО-15/883-В-455, тип генератора - СВ-840/95- 80УХЛ4; 2) N 2, N 3, N 4: тип турбины - Р0-15В-450, тип генератора - GS-3208; 3) N 5: тип турбины - Р0-15В-450, тип генератора - ВВ-8750-75; 4) вспомогательные N 1, N 2: тип турбины - РО, тип генератора - ВВ-1250-50. Механическое оборудование: - аварийно-ремонтные (старые) металлические щиты на водоводах гидроагрегатов, по 6 штук на агрегат - N 1, N 3, обслуживаются 1 лебедкой на 1 агрегат; - аварийно-ремонтные (новые) затворы: плоский колесный верхний, секторный скользящий нижний - на водоводах гидроагрегатов N 4-8. Обслуживаются подвижным канатным механизмом на все гидроагрегаты (на нем установлено 6 лебедок: грузоподъемностью по 20 т - 2 штуки, по 10 т - 4 штуки); - ремонтные (новые) затворы - плоский скользящий секционный - на водоводах гидроагрегатов. |

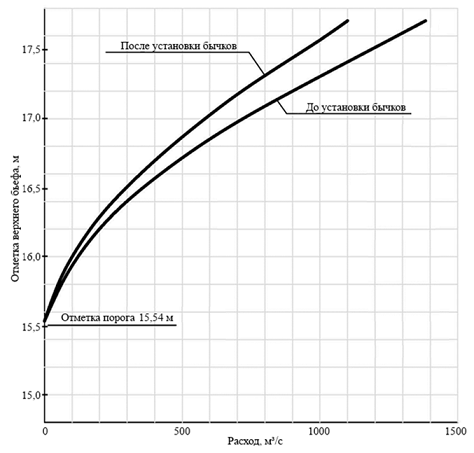

Характеристики пропускной способности водосливной плотины приведены в приложении N 5 к настоящим Правилам.

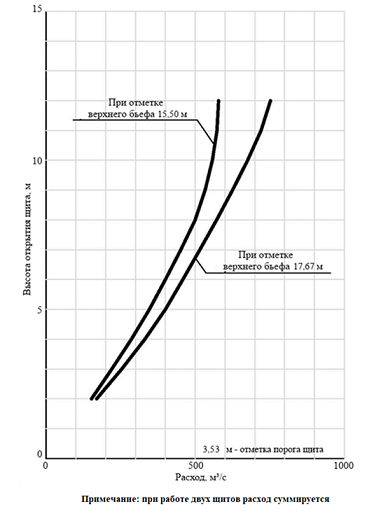

Характеристики пропускной способности водоспуска в зависимости от высоты открытия щита приведены в приложении N 6 к настоящим Правилам. Допустимый расход воды через водоспуск (900 м3/с) пропускается при подъеме затворов на высоту 6 м при ФПУ, на высоту 7 м при НПУ.

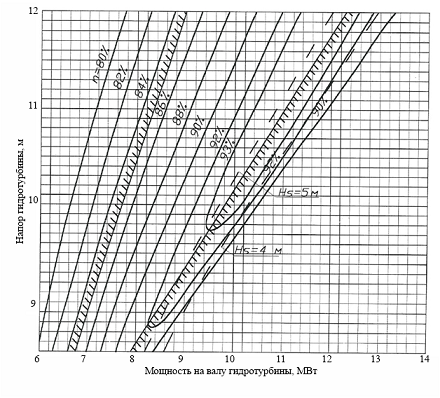

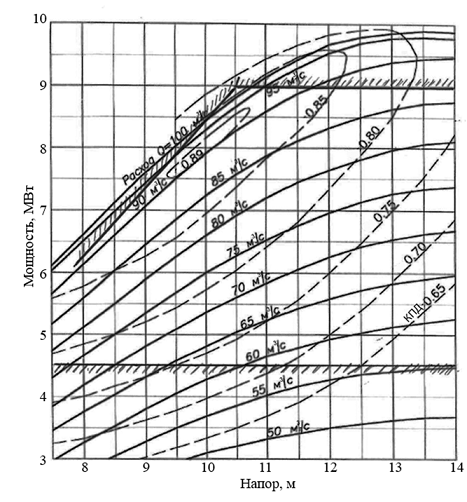

Эксплуатационные характеристики гидротурбин Волховской ГЭС с линиями ограничений по расходу и мощности приведены: турбин N 2, N 3, N 4, N 5 - в приложении N 7 к настоящим Правилам, турбин N 1, N 6, N 7, N 8 - в приложении N 8 к настоящим Правилам.
Правила пропуска воды через сооружения гидроузла предусматривают следующие ограничения по маневрированию плоскими затворами:
- пропуск воды через водосливную плотину производится при достижении наивысшего допустимого уровня верхнего бьефа, если при этом расход водотока превышает расход ГЭС;
- при условии недостаточной пропускной способности ГЭС и водосливной плотины разрешается оперирование щитами водоспуска;
- открытие щитов водоспуска запрещается при закрытых пропускных пролетах водосливной плотины;
Во избежание образования высоких волн устанавливается следующий порядок маневрирования затворами водосливной плотины:
- открытие щитов производится в определенной последовательности их номеров: 8, 7, 6, 9, 5, 10, 4, 11, 3, 12, 2, 13, 1, 14;
- закрытие щитов производится в обратной последовательности.
При открытии затворов должны быть обеспечены допустимые расходы и отметки горизонтов, при этом не допускается образование сбоя струй (от ГЭС и плотины), что может приводить к образованию воронок и местным размывам в нижнем бьефе.
При превышении отметки верхнего бьефа 17,30 м в период половодий и паводков разрешается работа водоспуска. Открытие водоспуска производится (с разрешения директора и главного инженера филиала "Невский" ПАО "ТГК-1"):
- в аварийных случаях, связанных с резким изменением стока реки;
- при пропуске шуги и сора;
- в случае необходимости экстренного снижения уровня верхнего бьефа, в том числе при пропуске половодий и паводков обеспеченностью 5 % и менее.
Порядок маневрирования щитами водоспуска: первым открывается щит N 1, далее щит N 2. Высота открытия щитов определяется в зависимости от отметки верхнего бьефа и водно-энергетической обстановки на водохранилище.
17. Состав и описание гидротехнических сооружений судоходного шлюза гидроузла Волховского водохранилища:
| Наименование сооружения | Местоположение сооружения | Краткое описание сооружения |
|---|---|---|
| Судоходный шлюз | Шлюз расположен в верхнем бьефе между правым берегом реки Волхов и зданием ГЭС. Входит в состав напорного фронта. | Судоходный шлюз однониточный, однокамерный, со стенкой падения с донной системой наполнения и опорожнения. Общая длина 225,5 м. Система питания шлюза распределительная. Для наполнения и опорожнения шлюза используется система водопровода с донной галереей, впуск воды - из аванкамеры при поднятии затворов галерей наполнения, расположенных в верхней голове, а выпуск - в нижний подходной канал по галереям опорожнения, имеющим основные и ремонтные затворы. Расход воды на шлюзование 40 тыс. м 3, объем сливной призмы судоходного шлюза 34 тыс. м 3. В пропуске многоводных половодий и паводков шлюз участвует холостыми шлюзованиями. Максимальный расчетный напор на Волховский шлюз 13,47 м. Напор при НПУ - 10,81 м. |
18. К гидротехническим сооружениям, не входящим в состав гидроузла водохранилища, но оказывающим влияние на режим использования водных ресурсов водохранилища, относятся водозаборные сооружения Филиала Публичного акционерного общества "Оптовая генерирующая компания-2" "Киришская ГРЭС" (далее Филиал ПАО "ОГК-2" "Киришская ГРЭС").
Водозабор Филиала ПАО "ОГК-2" "Киришская ГРЭС" расположен на расстоянии 84 км от устья р. Волхов, в 58 км выше гидроузла Волховского водохранилища. Забор воды осуществляется по подводящему каналу длиной 650 м тремя насосными станциями. Сооружение состоит из бетонной средней части, в которой смонтированы три галереи для пропуска воды из подводящего канала в водозаборный ковш первой насосной станции и две галереи, которые переходят в трубопроводы диаметром 1800 мм, идущие в аванкамеры других насосов. Отметка минимального уровня воды для водозаборных сооружений составляет 15,15 м. Нормативно чистые сточные воды после охлаждения в конденсаторах турбин сбрасываются без очистки по выпуску в Волховское водохранилище, на расстоянии 82 км от устья р. Волхов.
IV. Основные параметры водохранилища
19. Характерные (нормативные) уровни воды в Волховском водохранилище (м):
| Наименование показателя | Значение показателя |
|---|---|
| Нормальный подпорный уровень (далее - НПУ) | 15,54 |
| Минимальный допустимый уровень, уровень мертвого объема (далее -УМО) | 14,50 |
| Максимальный допустимый уровень, форсированный подпорный уровень (далее - ФПУ) | 17,67 |
| Уровень принудительной предполоводной сработки (далее - УПС) | 15,20 |
| Максимальный допустимый уровень наполнения водохранилища при пропуске паводков при неполном использовании всей пропускной способности гидроузла - уровень противопаводковой призмы водохранилища (далее - УПП) | 17,30 |
| Минимальный навигационный уровень (далее - МНУ) в маловодный период: - при расходах менее 300 м?/с, - при расходах 300 - 400 м?/с; - при расходах более 400 м?/с | 16,90 16,10 15,45 |
| Минимальный навигационный уровень: - в озере Ильмень - в реке Волхов по створам: - Новгород - Пчева | 17,10 17,00 16,80 |
Характерные уровни воды в озере Ильмень (м):
| Наименование показателя | Значение показателя |
|---|---|
| Средний многолетний | 18,45 |
| Минимальный (25.10.1920 г.) | 15,90 |
| Максимальный (11.05.1922 г.) | 23,09 |
20. Топографические характеристики Волховского водохранилища:
| Наименование показателя | Единица измерения | Значение |
|---|---|---|
| Объемы водохранилища | ||
| При НПУ | млн м 3 | 264 |
| При УМО | млн м 3 | 209 |
| При ФПУ | млн м 3 | 431 |
| Полезный (НПУ-УМО) | млн м 3 | 55 |
| Используемый для суточного регулирования (динамический) | млн м 3 | 19 |
| Принудительной предполоводной сработки (НПУ-УПС) | млн м 3 | 19 |
| Противопаводковой призмы водохранилища (УПП-НПУ) | млн м 3 | 129 |
| Форсировки водохранилища (ФПУ-НПУ) | млн м 3 | 167 |
| Навигационной сработки (НПУ и МНУ) | млн м 3 | 5 |
| Судоходной призмы (МНУ и УМО) | млн м 3 | 50 |
| Площадь зеркала водохранилища | ||
| При НПУ | км 2 | 58,8 |
| При УМО | км 2 | 49,6 |
| При ФПУ | км 2 | 108 |
Топографические характеристики озера Ильмень:
| Наименование показателя | Единица измерения | Значение |
|---|---|---|
| Площадь зеркала озера | ||
| При минимальном уровне (15,90 м) | км 2 | 696 |
| При среднемноголетнем уровне (18,45 м) | км 2 | 1143 |
| При максимальном уровне (23,09 м) | км 2 | 2180 |
| Объемы озера | ||
| При минимальном уровне (15,90 м) | км 3 | 1,11 |
| При среднемноголетнем уровне (18,45 м) | км 3 | 3,44 |
| При максимальном уровне (23,09 м) | км 3 | 11,2 |

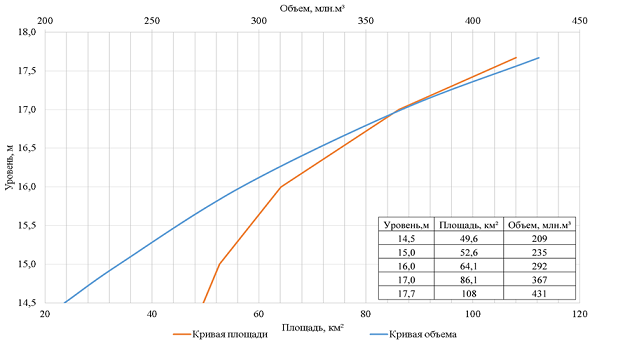

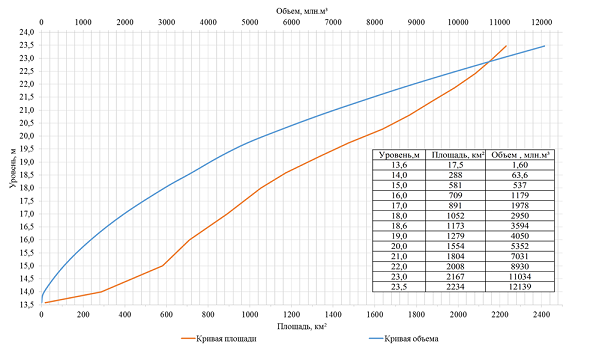

Статическая кривая зависимости объемов воды и площадей зеркала в Волховском водохранилище от уровней воды и координаты статической кривой зависимости объемов воды в водохранилище от уровней воды, статическая кривая зависимости объемов воды и площадей зеркала озера Ильмень от уровней воды и координаты статической кривой зависимости объемов воды в водохранилище от уровней воды приведена в приложении N 9 к настоящим Правилам.
21. Пропуск расходов воды Волховским гидроузлом может осуществляться через агрегаты ГЭС, водоспуск, водосливную плотину и судоходный шлюз. Максимальная пропускная способность сооружений Волховского гидроузла:
| Сооружение | Расход воды, м 3/c | |
|---|---|---|
| при НПУ | при ФПУ | |
| Агрегаты ГЭС (8 турбин) | 848 | 848 |
| Водоспуск (2 пролета) | 900 | 900 |
| Водосливная плотина (14 отверстий) | 0 | 1074 |
| Судоходный шлюз (1 нитка) | - | 110 |
| Всего | 1748 | 2932 |
Одна турбина N 2, N 3, N 4, N 5 пропускает максимально 100 м?/с, одна турбина N 1, N 6, N 7, N 8 пропускает 112 м?/с.
Пропускная способность водоспуска при ФПУ и полном открытии двух пролетов составляет 1250 м?/с (по проекту), в настоящее время ограничена расходом 900 м?/с по условиям сохранности рисбермы.
Судоходный Шлюз в пропуске половодий и паводков участвует холостыми шлюзованиями.
22. Характерные расходы воды (м?/с) в нижнем бьефе гидроузла Волховского водохранилища:
| Наименование показателя | Значение показателя |
|---|---|
| Расчетный средний многолетний расход воды | 564 |
| Расчетный среднемесячный расход воды обеспеченностью 95 % | 130 |
| Расчетный максимальный среднедекадный расход (Р=3 %) | 2100 |
| Расчетный навигационный среднедекадный расход воды в нижнем бьефе обеспеченностью 90 % обеспеченностью 95 % | 180 136 |
| Минимальный среднесуточный расход воды (Р=95 %): - летне-осенний - зимний | 14,6 10,8 |
| Базовый (минимальный внутрисуточный) расход воды: - летне-осенний - зимний | 0,2 0,2 |
| Максимальный по условиям незатопления в нижнем бьефе расход воды | 2500 |
С учетом необходимого останова гидроагрегатов (с полным остановом Волховской ГЭС для проведения ремонтов (например, для чистки сороудерживающих решеток), а также необходимости разгрузки ГЭС по режиму Единой Энергетической Системы России, минимальный внутрисуточный расход Волховского гидроузла, принимается равным фильтрационному расходу через гидроузел 0,2 м?/с, при соблюдении правил использования водных ресурсов Волховского водохранилища.

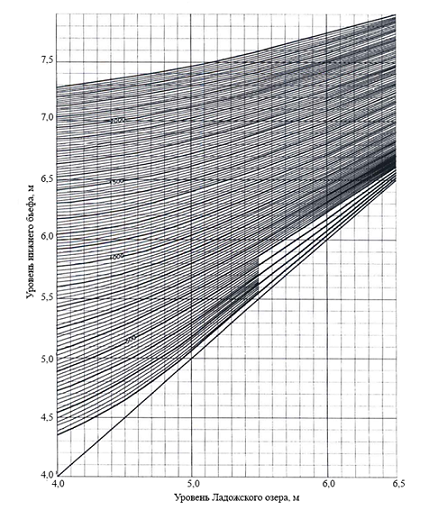

23. Расчетные уровни воды в нижнем бьефе гидроузла Волховского водохранилища с учетом подпора от Ладожского озера (м):
| Наименование показателя | Значение уровня |
|---|---|
| При среднемноголетнем расходе воды (564 м?/с) и среднем уровне Ладожского озера 5,0 м | 5,50 |
| При среднемесячном расходе воды 95 % обеспеченности при уровне Ладожского озера 4,0 м (95 % обеспеченности) | 4,30 |
| При минимальном среднесуточном расходе воды в нижнем бьефе гидроузла водохранилища при уровне Ладожского озера 4,0 м (95 % обеспеченности) | 4,25 |
| При навигационных расходах обеспеченностью 90 % при уровне Ладожского озера 4,4 м | 4,55 |
Кривая зависимости уровней нижнего бьефа Волховской ГЭС от уровней Ладожского озера при различных расходах воды приведена в приложении N 10 к настоящим Правилам.
Поддержание минимального уровня нижнего бьефа на отметке равной 4,6 м возможно при уровнях Ладожского озера не ниже 4,4 м и при расходах воды через Волховский гидроузел более 225 м?/с. В маловодные периоды при низком стоянии уровней Ладожского озера для достижения необходимой отметки нижнего бьефа и пропуска судов используется режим специальных попусков, который заблаговременно согласуется с ПАО "ТГК-1".
24. Основные показатели использования водных ресурсов водохранилища
24.1. Энергетика. Выработка электроэнергии производится турбинами Волховской ГЭС. Основные водноэнергетические характеристики ГЭС:
| Наименование показателя | Единица измерения | Значение |
|---|---|---|
| Количество агрегатов и мощность (генераторная) | ||
| Всего гидроагрегатов | шт. | 8+2 вспомо-гательные |
| в том числе: - турбины N 1, N 6, N 7, N 8 | шт. | 4 |
| - турбины N 2, N 3, N 4, N 5 | шт. | 4 |
| - вспомогательные турбины N 1, N 2 | шт. | 2 |
| Установленная мощность одного агрегата | ||
| в том числе: - турбины N 1, N 6, N 7, N 8 | МВт | 12 |
| - турбины N 2, N 3, N 4, N 5 | МВт | 9 |
| - вспомогательная N 1, N 2 | МВт | 1 |
| Мощность, максимально используемая при максимальном напоре (12,0 м) | МВт | 86 (38+48) |
| Мощность, располагаемая при среднем напоре 10,25 м | МВт | 75 |
| Зимняя среднемесячная мощность: обеспеченностью 90 % обеспеченностью 95 % | МВт | 12,1 9,2 |
| Напоры | ||
| Максимальный нетто | м | 13,5 |
| Минимальный нетто | м | 7,2 |
| Расчетный | м | 10,5 |
| Средневзвешенный по выработке энергии | м | 10,6 |
| Среднемноголетний летний (IV-X) | м | 10,5 |
| Среднемноголетний зимний (XI -III) | м | 10,4 |
| Выработка электроэнергии (расчетный период 1881-2021гг.) | ||
| Среднемноголетняя годовая в том числе: - летняя (IV-X) - зимняя (XI- III) | млн кВт ч млн кВт ч млн кВт ч | 357 246 111 |
| Гарантированная годовая (90 %/95 %) в том числе: - летняя (IV-X) - зимняя (XI- III) | млн кВт ч млн кВт ч млн кВт ч | 265/228 190/169 45,3/32,8 |
Волховская ГЭС выполняет следующие функции в Единой энергетической системе России:
- генерация активной и реактивной мощности и выработка электроэнергии;
- участие в суточном регулировании графиков нагрузки;
- участие в оперативном вторичном регулировании частоты и перетоков мощности.
Минимальная внутрисуточная мощность Волховской ГЭС равна 0 МВт, при соблюдении Правил использования водных ресурсов Волховского водохранилища.
24.2. Водный транспорт. Река Волхов на всем протяжении судоходна, используется преимущественно для местных грузовых перевозок и в меньшей степени для транзитных и пассажирских перевозок. Судоходство осуществляется с мая по октябрь включительно, причем период с 15 июня по 15 сентября является периодом туристских рейсов.
Необходимо обеспечить гарантированную глубину 2,4 м.
Проектные уровни по реке Волхов выше гидроузла:
- Пчева - 16,80 м БС;
- Новгород - 17,00 м БС;
- верхний бьеф Волховского водохранилища 15,65 м БС;
- Красный Фарфорист 17,00 м БС;
- Коростынь 17,10 м БС.
Среднегодовой объем воды на шлюзование за период 2012-2022 гг. составил 6,1 млн м3.
24.3. Водоснабжение. Водные ресурсы Волховского водохранилища используются для питьевого, хозяйственно-бытового (27,8 млн м3) и производственного (472,4 млн м3) водоснабжения. При этом забор воды из водных объектов с учетом прочих водопотребителей составляет 515,4 млн м3, а сброс сточных вод в поверхностные водные объекты в бассейне водохранилища 484,3 млн м3. Безвозвратное водопотребление составляет 31,1 млн м3.
24.4. Среднемноголетний укрупненный водный баланс Волховского водохранилища по многолетнему ряду (1881-2021 гг.) в годовом разрезе:
| Элемент баланса | Среднемноголетний | |
|---|---|---|
| объем, млн м 3 | расход, м?/с | |
| Приходная часть баланса Полезный приток (включая осадки на зеркало + потери на испарение) | ||
| Приток к створу р. Волхов - исток | 15200 | 482 |
| Боковой приток на участке исток - Волховский гидроузел | 2592 | 82,2 |
| Итого: | 17792 | 564 |
| Расходная часть баланса | ||
| Безвозвратное водопотребление | 31,1 | 1,0 |
| Пропуск воды в нижний бьеф | 17758 | 563 |
| в том числе: | ||
| - через турбины ГЭС | 15390 | 488 |
| - через плотину и водоспуск | 2362 | 74,9 |
| - через шлюз | 6,3 | 0,2 |
| - фильтрация | 6,3 | 0,2 |
| Сток в створе р. Волхов - нижний бьеф ГЭС | 17761 | 563 |
Коэффициент использования стока составляет 0,91.

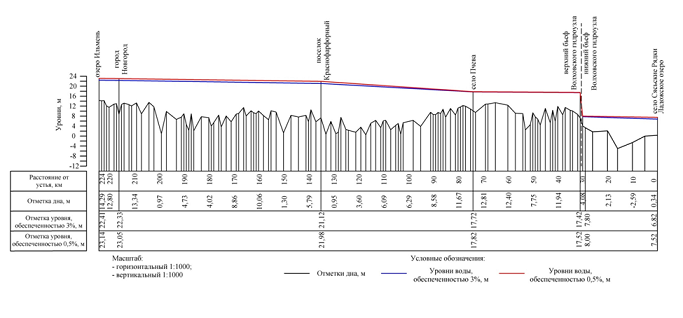

25. Характеристики максимальных расходов и уровней воды в верхнем и нижнем бьефах гидроузла водохранилища при пропуске половодий и паводков.

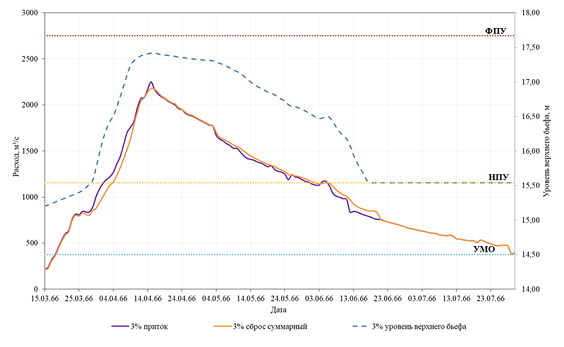

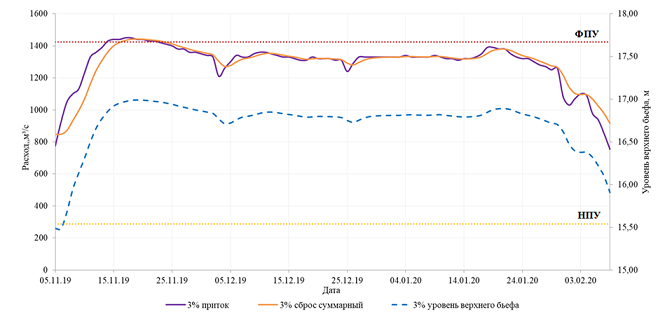

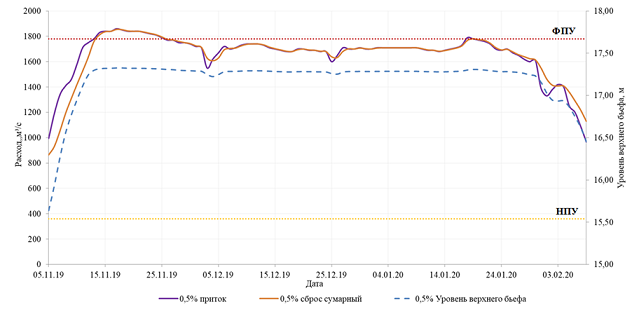

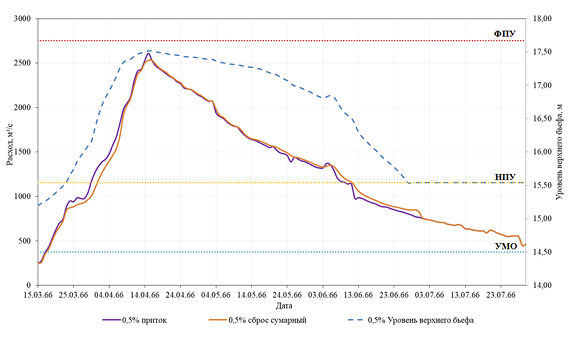

Результаты расчетов пропуска расходов половодий и паводков вероятностью превышения 0,5 % и 3 % через сооружения гидроузла Волховского водохранилища:
| Наименование показателя | Весеннее половодье | Дождевой паводок | ||
|---|---|---|---|---|
| Вероятность превышения, % | ||||
| 0,5 | 3 | 0,5 | 3 | |
| Максимальные расходы, м?/с: | ||||
| Приток | 2610 | 2250 | 1860 | 1450 |
| Сброс, в том числе: | ||||
| - ГЭС - водосливная плотина | 848 | 848 | 848 | 848 |
| 982 | 909 | 839 | 594 | |
| - водоспуск | 700 | 419 | 167 | 0 |
| - суммарный | 2530 | 2176 | 1855 | 1442 |
| Отметки уровней водохранилища, м: | ||||
| - начальная | 15,20 | 15,20 | 15,54 | 15,54 |
| - максимальная | 17,52 | 17,42 | 17,33 | 16,99 |
| Отметки уровней нижнего бьефа (при уровне Ладожского озера 6,5 м): | ||||
| - максимальная | 8,00 | 7,80 | 7,50 | 7,20 |
VIII. Требования по безопасности в верхнем и нижнем бьефах
26. Предельные отметки наполнения и сработки водохранилища, отнесенные к определенным календарным периодам:
| Предельная отметка наполнения и сработки водохранилища | Значение уровня воды, м | Календарный период |
|---|---|---|
| Нормальный подпорный уровень (НПУ) | 15,54 | Весь год (при притоке к гидроузлу 400-848 м?/с) |
| Максимальный допустимый уровень (ФПУ) при превышении расходами притока пропускной способности турбин | 17,67 | Весеннее половодье, |
| Максимальный допустимый уровень наполнения водохранилища при пропуске половодий и паводков при неполном использовании всей пропускной способности гидроузла - уровень противопаводковой призмы водохранилища (далее - УПП) | 17,30 | Весеннее половодье, дождевые паводки |
| Минимальный допустимый уровень (УМО) | 14,50 | В период ремонта и аварийных ситуаций |
| Минимальный допустимый уровень сработки (МДУ) | 15,20 | Весь год |
| Уровень обязательной предполоводной сработки (УПС) | 15,20 | К началу весеннего половодья |
| Минимальный навигационный уровень (МНУ) - верхний бьеф гидроузла - нижний бьеф гидроузла - р. Волхов - створ Пчева - р. Волхов - г. Новгород - озеро Ильмень | 15,45 4,60 16,80 17,00 17,10 | Период навигации |
| Повышенный навигационный уровень | 16,90 | В период навигации (при притоке к гидроузлу 300 м?/с и менее) |
| Повышенный навигационный уровень | 16,10 | В период навигации (при притоке к гидроузлу от 300 до 400 м?/с |
Для пропуска судов через шлюз Волховского гидроузла в период с 15 июня по 15 сентября, в случае необходимости (по заблаговременному согласованию с ПАО "ТГК-1", Филиалом АО "СО ЕЭС" Ленинградским РДУ и Правительством Новгородской области допускается кратковременное превышение НПУ до отметки 16,10 м при расходах воды р. Волхов свыше 400 м?/с.
27. Допустимые продолжительности стояния уровней воды на предельных отметках - не более 14 суток.
28. Допустимая интенсивность подъема уровней воды водохранилища и интенсивность снижения уровня верхнего бьефа гидроузлов - до 30 см в сутки. В случае непосредственной и явной угрозы катастрофического разрушения гидротехнического сооружения скорость аварийной сработки ограничивается расходом максимальной пропускной способностью гидроузла.
29. Максимальный допустимый напор, действующий на водоподпорные и водопропускные сооружения, их гидромеханическое и гидроэнергетическое оборудование:
| Наименование сооружения | Единица измерения | Величина максимального напора |
|---|---|---|
| Водосливная плотина | м | 13,60 |
| Водоспуск (на входе) | м | 14,47 |
| Здание ГЭС (турбины) | м | 13,50 |
| Судоходный шлюз | м | 13,47 |
30. Минимальный допустимый напор по условиям работы гидромеханического и гидроэнергетического оборудования для гидросооружений Волховской ГЭС составляет 7,20 м.
31. Максимальные допустимые расходы через отдельные водопропускные сооружения гидроузла водохранилища и их допустимые сочетания, определяемые из условий оптимального гидравлического режима работы сооружений и гашения водной энергии, а также характеристик приточных расходов:
- агрегаты ГЭС - 848 м?/с: турбины ГЭС N 2, N 3, N 4, N 5 пропускают по 100 м?/с, турбины ГЭС N 1, N 6, N 7, N 8 пропускают по 112 м?/с;
- водоспуск - 900 м?/с (с учетом ограничений по условиям сохранности рисбермы);
- водосливная плотина - 1074 м?/с (с учетом уменьшения пропускной способности после установки бычков).
32. Допустимые, рекомендуемые и запрещенные схемы маневрирования затворами водопропускных сооружений представлены в разделе IV настоящих Правил. Подъем щитов выполняется дистанционно с Центрального Пульта Управления ГЭС по команде службы режимов.
33. Ограничения по работе оборудования судопропускных сооружений. Шлюз в пропуске паводка участвует холостыми шлюзованиями. При наличии предупреждения о возможных катастрофических явлениях должен быть организован дополнительный водосброс через судоходный шлюз.
Предельная отметка верхнего бьефа по условиям незатопления механизма шлюза 17,65 м.
34. Максимально допустимая отметка уровней воды в нижнем бьефе гидроузла по условиям незатопления систем вентиляции и энергоснабжения, собственно помещений сооружений гидроузла, его оборудования, размещенного на внешних площадках, а также служебно-технических корпусов управления гидроузлом составляет 7,70 м.
35. Максимальный уровень воды у плотины гидроузла, обеспечивающий неподтопление объектов и территорий по длине водохранилища при пропуске максимальных расходов, составляет для водохранилища - 16,30 м, что соответствует расходу 1060 м3/с.
Уровни начала подтопления территорий, прилегающих к озеру Ильмень и р. Волхов, принятые Новгородским ЦГМС - филиалом ФГБУ "Северо-Западное УГМС" соответствуют отметкам:
- р. Волхов - город Великий Новгород - 20,62 м;
- р. Волхов - поселок Краснофарфорный - 19,55 м;
- озеро Ильмень - деревня Войцы - 20,30 м;
- озеро Ильмень - деревня Коростынь - 20,30 м.
36. Максимально допустимые интенсивности сработки водохранилища в зимний период из условия обеспечения сохранности сооружений на берегах водохранилища, устойчивости самих берегов из-за изменений фильтрационных потоков и ледовых нагрузок на берега и сооружения - ограничения отсутствуют;
37. Максимальные допустимые зарегулированные расходы сброса воды в нижний бьеф гидроузла Волховского водохранилища по условиям незатопления и неподтопления населенных пунктов, хозяйственных объектов и территорий - ограничения отсутствуют.
38. Максимальные контрольные отметки уровней воды на затрагиваемом участке нижнего бьефа в зимний период, определяющие условия незатопления и неподтопления населенных пунктов и определяющие ограничения на максимальные зимние расходы, назначаемые в зависимости от ледовой обстановки и других гидрометеорологических характеристик - ограничения отсутствуют.
39. Максимальные допустимые колебания уровней воды в нижнем бьефе гидроузла водохранилища по условиям безопасного зимнего отстоя судов - ограничения отсутствуют.
40. Согласно статье 67.1 Водного кодекса Российской Федерации в границах зон затопления, подтопления запрещается строительство объектов капитального строительства, не обеспеченных сооружениями и (или) методами инженерной защиты территорий и объектов от негативного воздействия вод. Порядок установления, изменения и прекращения существования зон затопления, подтопления установлен Положением о зонах затопления, подтопления, утвержденным постановлением Правительства Российской Федерации от 18 апреля 2014 г. N 360 "О зонах затопления, подтопления".
X. Водопользование и объемы водопотребления
26. Требования, предъявляемые энергетической отраслью:
- годовая выработка электроэнергии Волховской ГЭС должна быть максимально возможной для водности данного года;
- колебания энергоотдачи ГЭС внутри суток и недели должны соответствовать требованиям энергосистемы и других основных водопользователей в верхнем и нижнем бьефах гидроузла.
Расчетная обеспеченность гидроэнергетики равна 90 %.

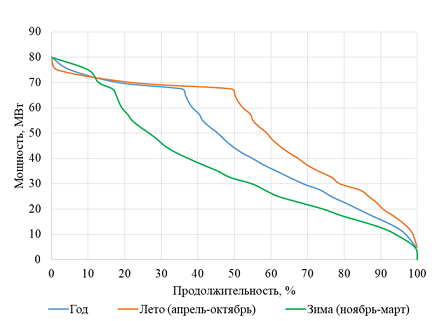

Среднемесячная мощность Волховской ГЭС по расчетному многолетнему ряду составляет 40,8 МВт·ч, в год обеспеченностью 90 % - 14,8 МВт·ч.
Среднемноголетняя годовая выработка ГЭС по расчетному многолетнему ряду составляет 357 млн кВт·ч, в год обеспеченностью 90 % - 265 млн кВт·ч.
27. Гидроузел Волховского водохранилища должен обеспечить судоходные глубины на р. Волхов в навигационный период. Для пропуска флота через створ гидроузла в составе его сооружений имеется судоходный шлюз.
Для обеспечения гарантированных габаритов пути и в связи с невозможностью производства дноуглубительных работ на скалистых участках реки Волхов, по требованию ФГУ "Волго-Балтийское ГБУ водных путей и судоходства" необходимо поддержание в навигационный период уровней по водомерному посту Новгород не ниже 17,00 м, по водомерному посту Пчева не ниже 16,80 м.
Для обеспечения основных объемов перевозок Северо-Западным речным пароходством по рекам Ловать и Мста требуется поддержание в озере Ильмень минимального уровня 17,10 м по водомерному посту Коростынь.
Для пропуска флота через шлюз и обеспечения глубин на р. Волхов требуется поддержание уровня верхнего бьефа водохранилища Волховской ГЭС в период туристических рейсов с 15 июня по 15 сентября на отметке не ниже 16,10 м, а в маловодные периоды повышение среднесуточной отметки верхнего бьефа до отметки 16,90 м. В остальной период навигации - уровни, обеспечивающие поддержание отметки по водомерному посту Пчева не ниже 16,80 м.
Нижний бьеф ГЭС находится в подпоре от Ладожского озера, при уровнях озера ниже 4,6 м для поддержания судоходных глубин на этом участке требуются специальные судоходные попуски.
Расчетная обеспеченность судоходства по числу бесперебойных лет - 90 %.
28. Суммарный годовой объем водозабора из поверхностных водных объектов в зоне влияния Волховского водохранилища на современном уровне (2021 г.) составляет 515,4 млн м3, в том числе безвозвратное водопотребление -31,1 млн м?.
Основным требованием водопотребителей является обеспечение минимальных и максимальных уровней воды в створах водозаборов, соответствующих нормам и правилам, отвечающих категории водопользования.
Крупнейшим водопотребителем Волховского водохранилища является построенная в 1965 году Киришская ГРЭС (Филиал ПАО "ОГК-2" "Киришская ГРЭС"), входящая в состав Объединенной энергетической системы Северо-Запада.
Требования Киришской ГРЭС:
- обеспечение рабочего диапазона отметок воды на водозаборе 15,15-21,50 м;
- беспрепятственное использование акватории водохранилища в качестве охладителя сбросной теплой воды.
Расчетная обеспеченность водоснабжения по числу бесперебойных лет - 99 %.
29. Озеро Ильмень является промысловым водоемом, также используется для любительского лова. Должен быть обеспечен стабильный, благоприятный для сохранения и воспроизводства рыбных запасов, ведения рыбного промысла уровень воды в озере Ильмень и р. Волхов:
- в период весеннего нереста рыб - поддержание высокого уровня воды (20,00-21,00 м) в озере Ильмень с апреля по июнь включительно;
- для нагула молоди рыб - уровень воды в озера Ильмень должен соответствовать среднемноголетнему значению: в июле - 19,00-20,00 м, в августе-сентябре - 18,00-19,00 м, в последующий период - 18,00 м;
- в зимний период требуется поддержание уровня не ниже 16,5 м для предотвращения зажорных явлений;
Расчетная обеспеченность рыбного хозяйства по числу бесперебойных лет - 75 %.
30. Интересы сельского хозяйства рассматриваются с точки зрения затопления и подтопления сельскохозяйственных угодий. В наибольшей степени от затоплений страдают территории Волхов-Ильменской поймы. В период половодья 10 % обеспеченности уровни озера Ильмень поднимаются до отметки около 22 м. При этом площади заливных угодий Волхов-Ильменской поймы составляют 144 тыс. га, из них в пойме озера Ильмень - около 100 тыс. га.
В целях сокращения сроков затопления земель Волхов-Ильменской поймы уровенный режим озера Ильмень должен быть максимально приближен к естественному.
Уровенный режим озера Ильмень и р. Волхов определяет характер использования земель поймы. С учетом продолжительности затопления поймы сельхозугодья должны располагаться на территориях с отметками земли выше 21,0 м, причем пашня - на отметках выше 22,00 м.
Расчетная обеспеченность гарантированных уровней воды Волховского водохранилища и озера Ильмень для нужд сельского хозяйства составляет 85 %.
31. Требуется обеспечить санитарные попуски в нижний бьеф гидроузла, равные базовому внутрисуточному расходу воды: в зимнюю межень - не менее 10,8 м?/c, в летнюю межень - не менее 14,6 м?/с.
Расчетная обеспеченность санитарных попусков по числу бесперебойных лет - 97 %.
XI. Порядок регулирования режима функционирования водохранилища
26. Режим использования водных ресурсов Волховского водохранилища назначается исходя из отметок уровня воды у плотины гидроузла в соответствии с диспетчерским графиком работы Волховского водохранилища, приведенным в приложении N 11 к настоящим Правилам.

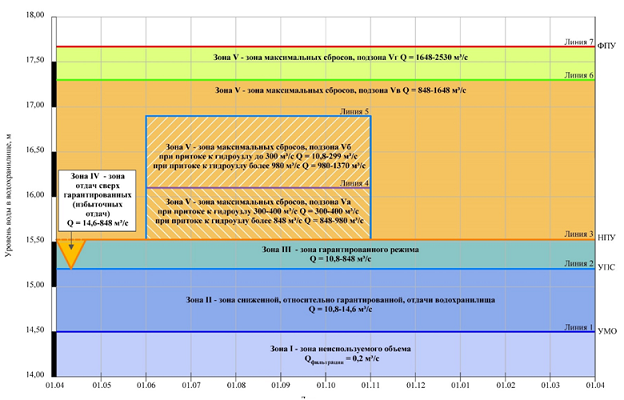

27. Поле диспетчерского графика, построенного в координатах отметок уровней воды у плотины гидроузла Волховского водохранилища и времени, разбито на пять режимных зон:
48.1. Зона I - зона неиспользуемого объема, расположена ниже уровня минимальной сработки водохранилища. В указанной зоне работа ГЭС останавливается, расход воды в нижний бьеф за счет фильтрации составляет 0,2 м?/с.
48.2. Зона II - зона перебоев или сниженной, относительно гарантированной, отдачи водохранилища со среднесуточным расходом подачи воды в нижний бьеф, равным санитарному попуску в размере 10,8-14,6 м?/с.
48.3. Зона III - зона гарантированного режима, сбросной расход в нижний бьеф производится в диапазоне 10,8-848 м?/с при гарантированном расходе обеспеченностью 90 %, равном 160 м?/с. В этой зоне производится сброс притока воды через турбины ГЭС и обеспечивается подача воды на шлюзование судов в период навигации.
48.4. Зона IV - зона отдач сверх гарантированных (избыточных отдач). В этой зоне производится сброс притока воды через турбины ГЭС с расходом 14,6-848 м?/с.
48.5. Зона V - максимальных сбросов, нижней границей этой зоны является отметка НПУ, верхней границей - отметка ФПУ.
В пределах этой зоны дополнительно выделены четыре подзоны:
- подзона Vа - подзона максимальных сбросов, при расходах притока к гидроузлу более 848 м?/с со сбросным расходом 848-980 м?/с (гидроэлектростанция работает на полную мощность, избыточные расходы воды сбрасываются через плотину), находится в диапазоне уровней 15,54-16,10 м;
или при расходах притока от 300 до 400 м?/с в период навигации (с июня по октябрь) со сбросным расходом 300-400 м?/с. Для обеспечения судоходных условий на участке Пчева - Новгород - Ильмень уровень воды водохранилища в верхнем бьефе гидроузла повышается до отметки 16,10 м;
- подзона Vб - подзона максимальных сбросов, при расходах притока к гидроузлу более 980 м?/с со сбросным расходом 980-1370 м?/с (гидроэлектростанция работает на полную мощность, избыточные расходы воды сбрасываются через плотину), находится в диапазоне уровней 16,10 - 16,90 м;
или при расходах притока до 300 м?/с в период навигации (с июня по октябрь) со сбросным расходом 10,8-299 м?/с. Для обеспечения судоходных условий на участке Пчева - Новгород - Ильмень уровень воды водохранилища повышается до отметки 16,90 м;
- подзона Vв - подзона максимальных сбросов, при расходах притока к гидроузлу более 848 м?/с со сбросным расходом 848-1648 м?/с (гидроэлектростанция работает на полную мощность, избыточные расходы воды сбрасываются через плотину) находится в диапазоне уровней 15,54-17,30 м;
- подзона Vг - подзона максимальных сбросов, при расходах притока к гидроузлу более 1648 м?/с со сбросным расходом 1648-2530 м?/с находится в диапазоне уровней 17,30-17,67 м. В этой зоне производится сброс воды через турбины ГЭС, плотину и водоспуск. При достижении расходов притока 1648 м?/с по условиям безопасности гидроузла открываются все водосбросные отверстия, включая щиты водоспуска, а при необходимости и ворота судоходного шлюза.
28. Регулирование режима работы Волховского водохранилища по диспетчерскому графику осуществляется в соответствии с интервалами регулирования, составляющими одну декаду в период с апреля по июнь (начинающуюся с 1, 11 и 21 числа каждого календарного месяца) и один календарный месяц в период с июля по март.
При интенсивном развитии половодья, а также при прохождении высоких паводков, интервал регулирования может быть сокращен до 1 суток и менее.
29. Режимы работы Волховского водохранилища по диспетчерскому графику, включая порядок прохождения границ зон и подзон диспетчерского графика, назначаются в следующем порядке:
50.1. Сбросные расходы в нижний бьеф назначаются исходя из расчетного значения уровня воды у плотины гидроузла на конец конкретного интервала регулирования таким образом, чтобы средний сбросной расход воды (и отдача воды потребителям) за указанный интервал регулирования был равен сбросному расходу (отдаче) соответствующему той зоне (подзоне) диспетчерского графика, в пределах которой окажется расчетная отметка уровня воды в конце интервала регулирования. Таким образом, изменение режима работы водохранилища может осуществляться до пересечения линий, разграничивающих режимные зоны (подзоны) диспетчерского графика.
В случае если расчетное значение отметки уровня воды на конец интервала регулирования попадает точно на границу зон (подзон) диспетчерского графика, средний за интервал регулирования сбросной расход должен располагаться в пределах значений сбросных расходов, соответствующих режимным зонам (подзонам) графика, разграничиваемым данной линией.
50.2. При назначении режимов работы водохранилища на поле диспетчерского графика наносится отметка уровня воды у плотины гидроузла на начало расчетного интервала времени (интервала регулирования) и определяется режимная зона (подзона), в которой начинает работать гидроузел в этот интервал времени.
В соответствии с определенной зоной (подзоной) определяется среднеинтервальный расход воды в нижний бьеф гидроузла.
Расчет отметки уровня воды на конец интервала регулирования выполняется по заданному расходу в нижний бьеф и притоку в водохранилище (прогнозному или оценочному).
50.3. Основной задачей диспетчерского управления работой водохранилища является поддержание уровней воды в водохранилище в различные периоды года с пропуском расходов воды через гидроузел, близких к расходам притока р. Волхов к створу гидроузла.
В маловодные годы при снижении уровня озера Ильмень ниже 17,50 м или расходах воды р. Волхов до 300 м?/с и менее, для поддержания гарантированных судоходных глубин в навигационный период производится работа гидроузла со щитами на гребне плотины для повышения среднесуточной отметки верхнего бьефа до 16,90 м, а при расходах от 300 до 400 м?/с - до отметки 16,10 м.
30. Допустимое на конец расчетного интервала регулирования отклонение отметки уровня воды у плотины гидроузла Волховского водохранилища от расчетной отметки не должно превышать
5 см (без учета сгонно-нагонных ветровых явлений).
В случае, если назначенная отдача водохранилища (при попадании расчетной отметки уровня воды в водохранилище на границу двух зон диспетчерского графика) не соответствует ни одной зоне, отклонение фактического расхода воды в нижний бьеф гидроузла (среднего за прошедший интервал регулирования) от назначенной отдачи должно находиться в пределах допустимых отклонений для зон, по границе которых была назначена отдача.
В случае ожидающегося перехода уровня воды в верхнем бьефе у плотины гидроузла в течение одного интервала регулирования из одной зоны диспетчерского графика в другую, допускается не изменять режим работы водохранилища при условии отклонения расчетной отметки наполнения водохранилища (на конец интервала регулирования) от координаты границы зоны (в соответствии с которой была установлена отдача водохранилища) на величину до
5 см (без учета сгонно-нагонных ветровых явлений).
Отклонение фактического среднего расхода в нижний бьеф гидроузла за прошедший интервал регулирования не должно отличаться от требуемого по диспетчерскому графику более чем на 5 %.
Допускается отклонение расхода воды, относительно установленного диспетчерским графиком, по команде диспетчера акционерного общества "Системный оператор единой энергетический системы" (далее - АО "СО ЕЭС") при возникновении дефицита активной мощности, предотвращении развития и ликвидации нарушений нормального режима работы Единой энергетической системы России или в результате действия средств автоматического противоаварийного управления. Допущенное отклонение расхода воды подлежит компенсации при условии соблюдения требований водопользователей в верхнем и нижнем бьефах.
В зависимости от фазы водохозяйственного года (половодье, межень), складывающейся гидрологической обстановки, могут устанавливаться средние за период расходы воды гидроузла Волховского водохранилища.
При раннем или позднем половодье допускается работа по диспетчерским условиям апреля, сдвинув дату начала половодья на графике к фактической дате начала половодья.
При проведении ремонтов основного оборудования Волховской ГЭС и сетевого оборудования, влияющего на режим загрузки ГЭС, допускается отклонение расхода ГЭС от установленного по диспетчерскому графику работы гидроузла. Допущенное отклонение компенсируется при условии соблюдения требований водопользователей, изложенных в настоящих Правилах.
31. При наличии гидрологических прогнозов притока воды в Волховское водохранилище на предстоящий интервал регулирования устанавливается следующий порядок их использования:
- если уровень воды у плотины на начало интервала регулирования находится ниже нижней границы зоны гарантированной отдачи, то принимается нижний предел прогноза притока;
- если уровень воды у плотины на начало интервала регулирования находится выше верхней границы зоны гарантированной отдачи, то принимается верхний предел прогноза притока;
- если уровень воды у плотины на начало интервала регулирования находится в зоне гарантированной отдачи, то принимается среднее значение диапазона прогноза притока.
В соответствии с прогнозируемым началом и объемом притока весеннего половодья производится предпаводковая сработка водохранилища.
При отсутствии прогнозов притока в водохранилище на предстоящий интервал регулирования, приток на предстоящий интервал регулирования вычисляется путем экстраполяции изменения фактического притока воды в водохранилище за предшествовавшие 10-15 суток.
32. Ограничения на внутрисуточные и внутринедельные изменения режимов работы гидроузлов отсутствуют.
33. Режим работы Волховского гидроузла в зимний период подчиняется требованию поддержания уровней верхнего бьефа Волховского водохранилища в пределах отметок верхнего бьефа 15,20-15,54 м.
34. Особенности в порядке пропуска максимальных расходов (половодья и паводков) через гидроузлы:
К началу половодья емкость водохранилища должна быть сработана до отметки 15,20 м. Сработка производится, как правило, к 1 апреля, при раннем половодье - к середине марта, при позднем половодье - к середине апреля.
Пропуск половодья и паводка осуществляется в следующем режиме:
При притоке воды к створу гидроузла до 848 м?/с (пропускная способность турбин) уровень у плотины удерживается в диапазоне отметок 15,20 - 15,54 м, и весь сток пропускается через турбины ГЭС.
При притоке воды в диапазоне от 848 м?/с до 1648 м?/с сток пропускается через турбины ГЭС (848 м?/с) и водосливную плотину (до 800 м?/с при уровнях верхнего бьефа не выше отметки 17,30 м).
При притоке воды к створу гидроузла свыше 1648 м?/с сток пропускается через турбины ГЭС (848 м?/с), водосливную плотину (при отметке 17,67 м - 1074 м?/с) и донный водоспуск (до 900 м?/с).
При катастрофических паводках для пропуска половодья используется шлюз с пропуском расходов до 100 м?/с.
На спаде половодья, по мере снижения приточных расходов воды происходит снижение уровня верхнего бьефа до достижения отметки НПУ 15,54 м с соответствующим уменьшением сбросных расходов через водосливную плотину. После достижения отметки НПУ 15,54 м и снижения расходов притока до величины пропускной способности ГЭС (848 м?/с) закрываются щиты водоспуска. При пропуске половодья в случае форсировки уровня водохранилища необходимо его сработать до НПУ в кратчайшие сроки.
При наступлении дождевых паводков с расходом притока более 400 м?/с, работа со щитами на гребне плотины не допускается. Дождевые паводки пропускаются через турбины ГЭС и водосливную плотину. При необходимости используется водоспуск.

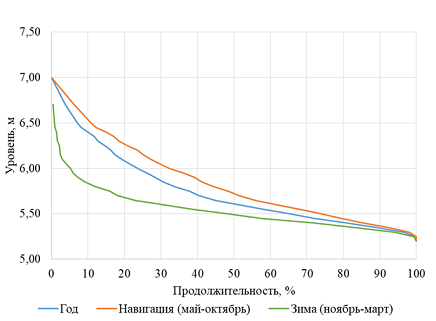

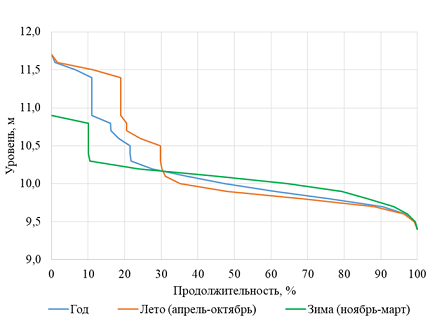

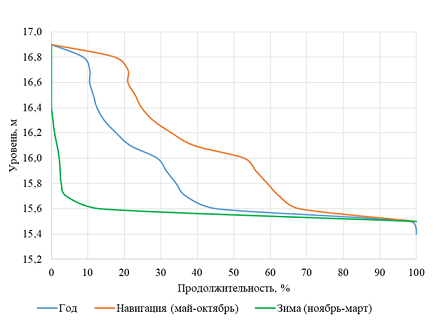

35. Кривые продолжительности основных элементов режима работы Волховского водохранилища средние за год, навигационный период (май-октябрь) или летний период (апрель-октябрь), зимний период (ноябрь-март), рассчитанные по месячным интервалам времени, приведены в приложениях. В число элементов режима работы водохранилища, для которых построены кривые продолжительности, включены:

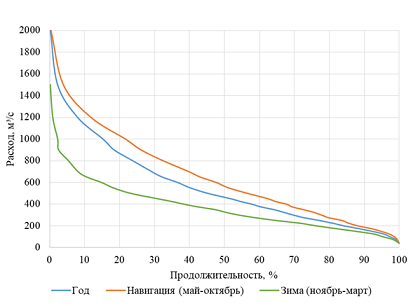

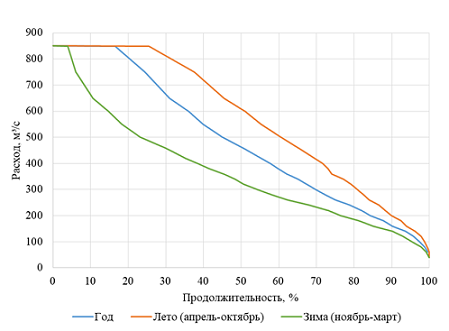

- Суммарные расходы воды в нижнем бьефе гидроузла водохранилища и расходы воды через турбины ГЭС приведены в приложении N 12 к настоящим Правилам.

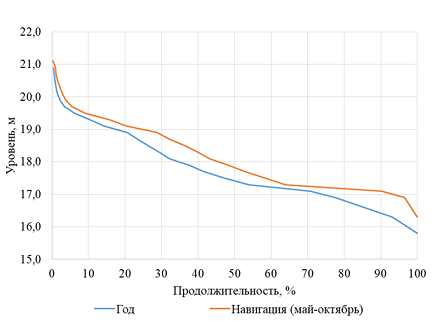

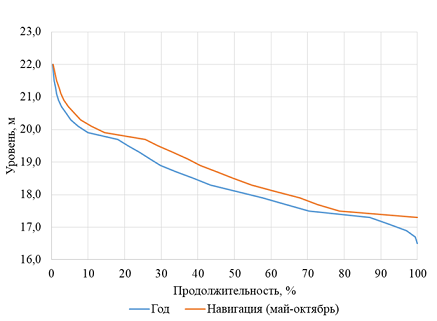

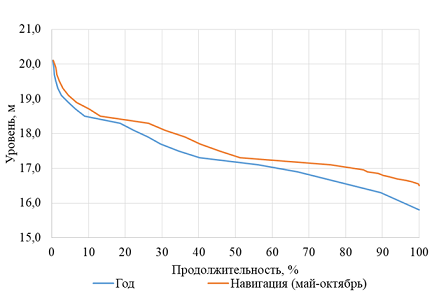

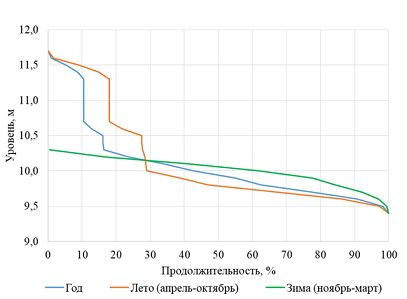

- Уровни воды (в верхнем бьефе гидроузла водохранилища, в нижнем бьефе гидроузла водохранилища, а также в створах на р. Волхов: Пчева, Краснофарфорный, Новгород и озере Ильмень) приведены в приложении N 13 к настоящим Правилам.

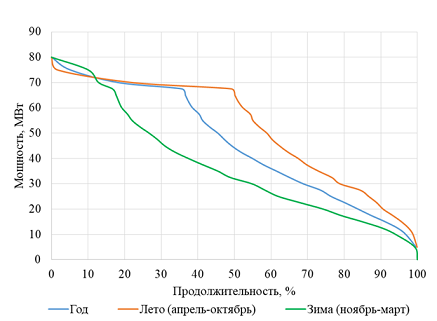

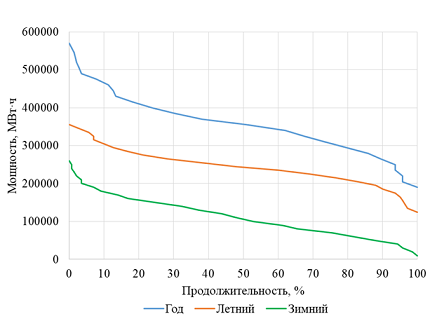

- Напоры-нетто и пиковые напоры-нетто на гидроузле, средние и пиковые мощности Волховской ГЭС, суммарные объемы выработки электроэнергии за год, летний и зимний периоды приведены в приложении N 14 к настоящим Правилам.
36. Полные балансовые таблицы расчетных режимов работы Волховского водохранилища за конкретные водохозяйственные годы с объемами стока, близкими по расчетным обеспеченностям к характерным значениям приведены в приложении N 15 к настоящим Правилам.
37. Полные балансовые таблицы расчетных режимов работы Волховского водохранилища за самый маловодный пятилетний период многолетнего расчетного ряда (с 1969/70 по 1973/74 водохозяйственные годы) приведены в приложении N 16 к настоящим Правилам.
38. Сооружения Волховского гидроузла рассчитаны на пропуск максимальных расходов половодий и паводков вероятностью превышения 3 и 0,5 % (основного и поверочного расчетных случаев соответственно). Таблицы расчетных режимов пропуска модельных половодий и паводков обеспеченностью 0,5 % и 3 % через сооружения Волховского гидроузла приводятся в таблицах и на графиках в приложении N 17 к настоящим Правилам - для половодий, в приложении N 18 к настоящим Правилам - для паводков.
Максимальный (поверочный) расход притока вероятностью превышения 0,5 % равный 2530 м3/c при полностью работающих всех водопропускных сооружениях (ГЭС, водосливная плотина и водоспуск) пропускается при отметке водохранилища не более 17,52 м. Максимальный расход притока вероятностью превышения 3 % равный 2176 м3/c пропускается при отметке водохранилища не более 17,42 м.
39. Продольные профили с координатами расчетных кривых свободной поверхности Волховского водохранилища и реки Волхов в верхнем (от озера Ильмень до Волховской ГЭС) и нижнем (от ГЭС до Ладожского озера) бьефах гидроузла Волховского водохранилища, при прохождении максимальных расходов воды расчетных обеспеченностей приведены в приложении N 19 к настоящим Правилам.
Влияние уровней водохранилища при отметке НПУ 15,54 м на уровни озера Ильмень практически отсутствует. По данным результатов моделирования, при поднятии уровня водохранилища до отметки 16,90 м, уровень озера Ильмень возрастает на 0,1 м: при уровне воды в водохранилище на отметке НПУ = 15,54 м уровень на в/п Новгород, соответствующий вероятности превышения 25 %, устанавливается на отметке 19,10 м, а при уровне водохранилища на отметке 16,90 м уровень в Новгороде, соответствующий вероятности превышения 25 %, поднимется до отметки 19,20 м.
XII. Порядок проведения работ и предоставления информации в области гидрометеорологии
26. Регулярные наблюдения за гидрометеорологическими условиями Волховского водохранилища, нижнего бьефа, зон формирования притока воды в водохранилище осуществляет федеральное государственное бюджетное учреждение "Северо-Западное управление по гидрометеорологии и мониторингу окружающей среды" (ФГБУ "Северо-Западное УГМС").
27. Месторасположение гидрологических постов приведено в приложении N 1 к настоящим Правилам. Количество и состав гидрологических постов, состав их информационных элементов приведены в приложении N 20 к настоящим Правилам.
28. Филиалом "Невский" ПАО "ТГК-1" ведутся постоянные наблюдения за уровнями воды в верхнем и нижнем бьефах гидроузла Волховского водохранилища и учет стока в створе плотины гидроузла (количества воды, поступившей в нижний бьеф через гидроагрегаты ГЭС, водосливную плотину, водоспуск и путем фильтрации).
Филиал "Невский" ПАО "ТГК-1" ежедневно представляет в Невско-Ладожское бассейновое водное управление Федерального агентства водных ресурсов (далее - Невско-Ладожское БВУ) следующие данные о режиме работы Волховского водохранилища:
уровень воды в верхнем бьефе на 8:00 по местному времени;
среднесуточный уровень воды в нижнем бьефе за предыдущие сутки;
среднесуточный расход притока воды в водохранилище за предыдущие сутки;
средний сбросной расход воды через гидроузел за предыдущие сутки.
Филиал "Невский" ПАО "ТГК-1" ежедневно представляет отчетные данные по водно-энергетическим показателям работы Волховской ГЭС в АО "СО ЕЭС".
XIII. Порядок оповещения органов исполнительной власти, водопользователей, жителей об изменениях водного режима водохранилища, в том числе о режиме функционирования водохранилища при возникновении аварий и иных чрезвычайных ситуаций
26. Непосредственное регулирование режима работы гидроузла Волховского водохранилища в порядке, установленном настоящими Правилами, осуществляет филиал "Невский" ПАО "Территориальная генерирующая компания N 1".
27. "Оперативно-диспетчерское управление Волховской ГЭС осуществляется филиалом АО "СО ЕЭС" Региональное диспетчерское управление энергосистемы Санкт-Петербурга и Ленинградской области (Филиал АО "СО ЕЭС" Ленинградское РДУ").
28. В соответствии с подпунктом 5.8 пункта 5 Положения о Федеральном агентстве водных ресурсов, утвержденного постановлением Правительства Российской Федерации от 16 июня 2004 г. N 282, Федеральное агентство водных ресурсов устанавливает режимы пропуска паводков, специальных попусков, наполнения и сработки (выпуска воды) водохранилища.
Указания по ведению режимов работы Волховского водохранилища составляются Невско-Ладожским БВУ и доводятся до исполнителя по имеющимся каналам связи (факс, электронная почта) не менее чем за два дня до начала их реализации.
29. Рекомендуемый образец указаний по ведению режимов работы Волховского водохранилища приведен в приложении N 21 к настоящим Правилам.
30. Согласно статье 9 Федерального закона от 21 июля 1997 г. N 117-ФЗ "О безопасности гидротехнических сооружений" собственник гидротехнического сооружения и (или) эксплуатирующая организация обязаны своевременно осуществлять разработку и реализацию мер по обеспечению технически исправного состояния гидротехнического сооружения и его безопасности, а также по предотвращению аварии гидротехнического сооружения.
Перевод гидроузла Волховского водохранилища на режим работы, не предусмотренный настоящими Правилами, осуществляется при угрозе или возникновении аварии гидротехнического сооружения, которые могут привести к возникновению чрезвычайной ситуации.
В указанных обстоятельствах изменение режима работы гидроузла производится по распоряжению лица, непосредственно отвечающего за его эксплуатацию, с одновременным уведомлением об этом Невско-Ладожского БВУ, администраций Волховского и Киришского районов Ленинградской области, Чудовского и Новгородского районов Новгородской области, Правительства Ленинградской и Новгородской областей, Главных управлений Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий по Ленинградской и Новгородской областям, филиала АО "СО ЕЭС" Ленинградское РДУ, ФГБУ "Северо-Западное УГМС", Северо-Западного управления Федеральной службы по экологическому, технологическому и атомному надзору в сфере природопользования, Северо-Западного территориального управления Федерального агентства по рыболовству.
31. Доступ населения к оперативной информации о фактических режимах функционирования гидроузла и образованного им Волховского водохранилища, а также об установленных на ближайший период режимах обеспечивается путем размещения соответствующих сведений на официальном сайте Невско Ладожского БВУ в информационно-телекоммуникационной сети "Интернет".
32. Оповещение о чрезвычайных и аварийных отступлениях от нормального режима работы гидроузла Волховского водохранилища осуществляется в соответствии с планом действий по предупреждению и ликвидации чрезвычайных ситуаций, который разрабатывается и утверждается директором филиала "Невский" ПАО "ТГК-1".
Для оповещения о чрезвычайных и аварийных отступлениях от нормального режима работы гидротехнических сооружений гидроузла Волховского водохранилища, относящихся к гидротехническим сооружениям средней опасности, на объекте развернута локальная система оповещения.
Приложение N 1
к Правилам использования водных ресурсов
Волховского водохранилища, утвержденным
приказом Росводресурсов
от____________ 20__ N ________
Карта-схема расположения гидроузла и Волховского водохранилища с указанием границ гидрографических единиц водохозяйственных участков, а также нанесением положения постов гидрометрической сети наблюдений за водным режимом водных объектов
Приложение N 2
к Правилам использования водных ресурсов
Волховского водохранилища, утвержденным
приказом Росводресурсов
от____________ 20__ N ________
Расчетные кривые обеспеченности годового стока р. Волхов (среднегодовых расходов воды)
а) Годовой сток р. Волхов в створе гидроузла Волховского водохранилища
б) Годовой сток р. Волхов в истоке из озера Ильмень
в) Годовой сток р. Волхов с частного водосбора Волховского гидроузла
Приложение N 3
к Правилам использования водных ресурсов
Волховского водохранилища, утвержденным
приказом Росводресурсов
от____________ 20__ N ________
Внутригодовое распределение стока р. Волхов в створе гидроузла Волховского водохранилища для многоводных (5 %), средних (50 %) и маловодных (95 %) лет
| Обеспеченность 5 % (метод компоновки) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Наименование | Месяцы | Год | |||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | ||
| Распределение, % | 5,72 | 4,95 | 4,16 | 11,2 | 13,7 | 8,15 | 6,09 | 7,75 | 9,06 | 10,4 | 11,9 | 6,93 | 100 |
| Объемы, км? | 1,40 | 1,21 | 1,02 | 2,73 | 3,34 | 1,99 | 1,49 | 1,89 | 2,22 | 2,55 | 2,92 | 1,69 | 2,04 |
| Распределение в расходах, м?/с | 558 | 483 | 406 | 1087 | 1331 | 795 | 594 | 756 | 885 | 1021 | 1162 | 677 | 813 |
| Обеспеченность 50 % (метод компоновки) | |||||||||||||
| Наименование | Месяцы | Год | |||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | ||
| Распределение, % | 3,78 | 3,28 | 2,75 | 15,3 | 18,7 | 11,1 | 8,31 | 9,81 | 7,46 | 8,58 | 6,38 | 4,59 | 100 |
| Объемы, км? | 0,63 | 0,55 | 0,46 | 2,56 | 3,13 | 1,86 | 1,39 | 1,64 | 1,25 | 1,44 | 1,07 | 0,77 | 1,40 |
| Распределение в расходах, м?/с | 253 | 219 | 184 | 1024 | 1244 | 744 | 556 | 656 | 499 | 574 | 426 | 306 | 557 |
| Обеспеченность 95 % (метод компоновки) | |||||||||||||
| Наименование | Месяцы | Год | |||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | ||
| Распределение, % | 2,06 | 1,78 | 1,50 | 13,5 | 22,7 | 18,6 | 10,1 | 8,27 | 6,29 | 7,24 | 5,38 | 2,49 | 100 |
| Объемы, км? | 0,21 | 0,18 | 0,15 | 1,38 | 2,31 | 1,89 | 1,03 | 0,84 | 0,64 | 0,74 | 0,55 | 0,25 | 0,85 |
| Распределение в расходах, м?/с | 83,6 | 72,4 | 60,8 | 550 | 924 | 755 | 411 | 336 | 255 | 294 | 218 | 101 | 338 |
Приложение N 4
к Правилам использования водных ресурсов
Волховского водохранилища, утвержденным
приказом Росводресурсов
от____________ 20__ N ________
Схема расположения сооружений гидроузла Волховского водохранилища
Приложение N 5
к Правилам использования водных ресурсов
Волховского водохранилища, утвержденным
приказом Росводресурсов
от____________ 20__ N ________
Характеристика пропускной способности водосливной плотины
Приложение N 6
к Правилам использования водных ресурсов
Волховского водохранилища, утвержденным
приказом Росводресурсов
от____________ 20__ N ________
Характеристика пропускной способности водоспуска в зависимости от высоты открытия щита
Приложение N 7
к Правилам использования водных ресурсов
Волховского водохранилища, утвержденным
приказом Росводресурсов
от____________ 20__ N ________
Эксплуатационные характеристики гидротурбин N 2, N 3, N 4, N 5 с линиями ограничений по расходу и мощности
Приложение N 8
к Правилам использования водных ресурсов
Волховского водохранилища, утвержденным
приказом Росводресурсов
от____________ 20__ N ________
Эксплуатационные характеристики гидротурбин N 1, N 6, N 7, N 8 с линиями ограничений по расходу и мощности
Приложение N 9
к Правилам использования водных ресурсов
Волховского водохранилища, утвержденным
приказом Росводресурсов
от____________ 20__ N ________
Статическая кривая зависимости объемов воды и площадей зеркала в Волховском водохранилище от уровней воды
Статическая кривая зависимости объемов воды и площадей зеркала озера Ильмень от уровней воды
Координаты статической кривой зависимости объемов воды в Волховском водохранилище от уровней воды
| Отметка уровня, м | Объем, млн м? | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 0 | 0,01 | 0,02 | 0,03 | 0,04 | 0,05 | 0,06 | 0,07 | 0,08 | 0,09 | |
| 14,50 | 209,00 | 209,50 | 210,01 | 210,51 | 211,02 | 211,52 | 212,03 | 212,53 | 213,04 | 213,54 |
| 14,60 | 214,05 | 214,55 | 215,05 | 215,56 | 216,06 | 216,57 | 217,07 | 217,58 | 218,08 | 218,59 |
| 14,70 | 219,09 | 219,60 | 220,11 | 220,62 | 221,13 | 221,64 | 222,16 | 222,67 | 223,18 | 223,70 |
| 14,80 | 224,21 | 224,72 | 225,23 | 225,75 | 226,26 | 226,78 | 227,30 | 227,82 | 228,34 | 228,86 |
| 14,90 | 229,37 | 229,89 | 230,41 | 230,93 | 231,45 | 231,98 | 232,50 | 233,03 | 233,55 | 234,08 |
| 15,00 | 234,61 | 235,13 | 235,66 | 236,18 | 236,71 | 237,24 | 237,77 | 238,30 | 238,83 | 239,37 |
| 15,10 | 239,90 | 240,43 | 240,96 | 241,49 | 242,02 | 242,56 | 243,10 | 243,63 | 244,17 | 244,71 |
| 15,20 | 245,25 | 245,79 | 246,32 | 246,86 | 247,40 | 247,94 | 248,49 | 249,03 | 249,58 | 250,12 |
| 15,30 | 250,66 | 251,21 | 251,75 | 252,30 | 252,84 | 253,39 | 253,95 | 254,50 | 255,05 | 255,61 |
| 15,40 | 256,16 | 256,71 | 257,26 | 257,82 | 258,37 | 258,95 | 259,52 | 260,10 | 260,67 | 261,25 |
| 15,50 | 261,83 | 262,40 | 262,98 | 263,55 | 264,13 | 264,72 | 265,32 | 265,91 | 266,51 | 267,10 |
| 15,60 | 267,69 | 268,29 | 268,88 | 269,48 | 270,07 | 270,68 | 271,28 | 271,89 | 272,49 | 273,10 |
| 15,70 | 273,71 | 274,31 | 274,92 | 275,52 | 276,13 | 276,68 | 277,23 | 277,79 | 278,34 | 278,89 |
| 15,80 | 279,44 | 279,99 | 280,55 | 281,10 | 281,65 | 282,28 | 282,90 | 283,53 | 284,16 | 284,79 |
| 15,90 | 285,41 | 286,04 | 286,67 | 287,29 | 287,92 | 288,56 | 289,20 | 289,84 | 290,48 | 291,12 |
| 16,00 | 291,76 | 292,40 | 293,04 | 293,68 | 294,32 | 294,98 | 295,63 | 296,29 | 296,94 | 297,60 |
| 16,10 | 298,26 | 298,91 | 299,57 | 300,22 | 300,88 | 301,54 | 302,21 | 302,87 | 303,54 | 304,20 |
| 16,20 | 304,86 | 305,53 | 306,19 | 306,86 | 307,52 | 308,22 | 308,92 | 309,63 | 310,33 | 311,03 |
| 16,30 | 311,73 | 312,43 | 313,14 | 313,84 | 314,54 | 315,26 | 315,98 | 316,69 | 317,41 | 318,13 |
| 16,40 | 318,85 | 319,57 | 320,28 | 321,00 | 321,72 | 322,47 | 323,22 | 323,97 | 324,72 | 325,47 |
| 16,50 | 326,21 | 326,96 | 327,71 | 328,46 | 329,21 | 329,98 | 330,75 | 331,53 | 332,30 | 333,07 |
| 16,60 | 333,84 | 334,61 | 335,39 | 336,16 | 336,93 | 337,73 | 338,52 | 339,32 | 340,11 | 340,91 |
| 16,70 | 341,70 | 342,50 | 343,29 | 344,09 | 344,88 | 345,70 | 346,52 | 347,33 | 348,15 | 348,97 |
| 16,80 | 349,79 | 350,61 | 351,42 | 352,24 | 353,06 | 353,90 | 354,74 | 355,58 | 356,42 | 357,26 |
| 16,90 | 358,09 | 358,93 | 359,77 | 360,61 | 361,45 | 362,31 | 363,17 | 364,03 | 364,89 | 365,75 |
| 17,00 | 366,61 | 367,47 | 368,33 | 369,19 | 370,05 | 370,93 | 371,81 | 372,69 | 373,57 | 374,45 |
| 17,10 | 375,32 | 376,20 | 377,08 | 377,96 | 378,84 | 379,74 | 380,64 | 381,54 | 382,44 | 383,34 |
| 17,20 | 384,23 | 385,13 | 386,03 | 386,93 | 387,83 | 388,75 | 389,67 | 390,60 | 391,52 | 392,44 |
| 17,30 | 393,36 | 394,28 | 395,21 | 396,13 | 397,05 | 398,01 | 398,97 | 399,93 | 400,89 | 401,85 |
| Отметка уровня, м | Объем, млнм? | |||||||||
| 0 | 0,01 | 0,02 | 0,03 | 0,04 | 0,05 | 0,06 | 0,07 | 0,08 | 0,09 | |
| 17,40 | 402,81 | 403,77 | 404,73 | 405,69 | 406,65 | 407,68 | 408,70 | 409,73 | 410,75 | 411,78 |
| 17,50 | 412,80 | 413,83 | 414,85 | 415,88 | 416,90 | 417,96 | 419,02 | 420,08 | 421,14 | 422,21 |
| 17,60 | 423,27 | 424,33 | 425,39 | 426,45 | 427,51 | 428,60 | 429,69 | 430,77 | 431,86 | 432,95 |
| 17,70 | 434,04 | 435,13 | 436,21 | 437,30 | 438,39 | 439,50 | 440,62 | 441,73 | 442,84 | 443,96 |
| 17,80 | 445,07 | 446,18 | 447,29 | 448,41 | 449,52 | 450,66 | 451,79 | 452,93 | - | - |
Координаты статической кривой зависимости объемов воды в озере Ильмень от уровней воды
| Отметка уровня, м | Объем, млн м? | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 0 | 0,01 | 0,02 | 0,03 | 0,04 | 0,05 | 0,06 | 0,07 | 0,08 | 0,09 | |
| 13,5 | - | - | - | - | - | - | - | - | 1,57 | 1,76 |
| 13,6 | 1,97 | 2,2 | 2,45 | 2,73 | 3,03 | 3,36 | 3,39 | 3,9 | 4,00 | 4,39 |
| 13,7 | 4,58 | 5,38 | 6,26 | 7,24 | 8,31 | 9,47 | 10,72 | 12,05 | 13,47 | 14,98 |
| 13,8 | 16,56 | 18,23 | 19,98 | 21,8 | 23,7 | 25,68 | 27,73 | 29,86 | 32,06 | 34,33 |
| 13,9 | 36,67 | 39,07 | 41,55 | 44,09 | 46,69 | 49,36 | 52,09 | 54,88 | 57,74 | 60,65 |
| 14,0 | 63,62 | 66,65 | 69,73 | 72,87 | 76,07 | 79,32 | 82,62 | 85,97 | 89,38 | 92,83 |
| 14,1 | 96,33 | 99,88 | 103,5 | 107,1 | 110,8 | 114,6 | 118,3 | 122,2 | 126,0 | 129,9 |
| 14,2 | 133,9 | 137,9 | 141,9 | 145,9 | 150,0 | 154,2 | 158,4 | 162,6 | 166,8 | 171,1 |
| 14,3 | 175,4 | 179,8 | 184,2 | 188,6 | 193,0 | 197,5 | 202,0 | 206,6 | 211,1 | 215,7 |
| 14,4 | 220,4 | 225,0 | 229,7 | 234,4 | 239,2 | 243,9 | 248,7 | 253,5 | 258,4 | 263,3 |
| 14,5 | 268,1 | 273,1 | 278,0 | 283,0 | 287,9 | 293,0 | 298,0 | 303,0 | 308,1 | 313,2 |
| 14,6 | 318,3 | 323,4 | 328,6 | 333,8 | 339,0 | 344,2 | 349,4 | 354,7 | 359,9 | 365,2 |
| 14,7 | 370,5 | 375,8 | 381,2 | 386,5 | 391,9 | 397,3 | 402,7 | 408,1 | 413,6 | 419,0 |
| 14,8 | 424,5 | 430,0 | 435,5 | 441,0 | 446,5 | 452,1 | 457,6 | 463,2 | 468,8 | 474,4 |
| 14,9 | 480,0 | 485,7 | 491,3 | 497,0 | 502,7 | 508,3 | 514,1 | 519,8 | 525,5 | 531,2 |
| 15,0 | 537,0 | 542,8 | 548,6 | 554,4 | 560,2 | 566,0 | 571,8 | 577,7 | 583,5 | 589,4 |
| 15,1 | 595,3 | 601,2 | 607,1 | 613,0 | 619,0 | 624,9 | 630,9 | 636,9 | 642,9 | 648,9 |
| 15,2 | 654,9 | 660,9 | 666,9 | 673,0 | 679,1 | 685,1 | 691,2 | 697,3 | 703,4 | 709,6 |
| 15,3 | 715,7 | 721,8 | 728,0 | 734,2 | 740,4 | 746,6 | 752,8 | 759,0 | 765,3 | 771,5 |
| 15,4 | 777,8 | 784,1 | 790,3 | 796,6 | 803,0 | 809,3 | 815,6 | 822,0 | 828,4 | 834,7 |
| 15,5 | 841,1 | 847,5 | 854,0 | 860,4 | 866,9 | 873,3 | 879,8 | 886,3 | 892,8 | 899,3 |
| 15,6 | 905,8 | 912,4 | 918,9 | 925,5 | 932,1 | 938,7 | 945,3 | 951,9 | 958,6 | 965,2 |
| Отметка уровня, м | Объем, млн, м? | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 0 | 0,01 | 0,02 | 0,03 | 0,04 | 0,05 | 0,06 | 0,07 | 0,08 | 0,09 | |
| 15,7 | 971,9 | 978,6 | 985,3 | 992,0 | 998,7 | 1005 | 1012 | 1019 | 1026 | 1033 |
| 15,8 | 1039 | 1046 | 1053 | 1060 | 1067 | 1074 | 1081 | 1088 | 1094 | 1101 |
| 15,9 | 1108 | 1115 | 1122 | 1129 | 1136 | 1143 | 1151 | 1158 | 1165 | 1172 |
| 16 | 1179 | 1186 | 1193 | 1200 | 1208 | 1215 | 1222 | 1229 | 1236 | 1244 |
| 16,1 | 1251 | 1258 | 1266 | 1273 | 1280 | 1288 | 1295 | 1303 | 1310 | 1317 |
| 16,2 | 1325 | 1332 | 1340 | 1347 | 1355 | 1362 | 1370 | 1378 | 1385 | 1393 |
| 16,3 | 1400 | 1408 | 1416 | 1423 | 1431 | 1439 | 1446 | 1454 | 1462 | 1470 |
| 16,4 | 1478 | 1485 | 1493 | 1501 | 1509 | 1517 | 1525 | 1533 | 1541 | 1549 |
| 16,5 | 1557 | 1565 | 1573 | 1581 | 1589 | 1597 | 1605 | 1613 | 1621 | 1629 |
| 16,6 | 1637 | 1645 | 1654 | 1662 | 1670 | 1678 | 1687 | 1695 | 1703 | 1711 |
| 16,7 | 1720 | 1728 | 1737 | 1745 | 1753 | 1762 | 1770 | 1779 | 1787 | 1796 |
| 16,8 | 1804 | 1813 | 1821 | 1830 | 1838 | 1847 | 1856 | 1864 | 1873 | 1882 |
| 16,9 | 1890 | 1899 | 1908 | 1916 | 1925 | 1934 | 1943 | 1952 | 1960 | 1969 |
| 17 | 1978 | 1987 | 1996 | 2005 | 2014 | 2023 | 2032 | 2041 | 2050 | 2059 |
| 17,1 | 2068 | 2077 | 2086 | 2095 | 2104 | 2113 | 2122 | 2131 | 2141 | 2150 |
| 17,2 | 2159 | 2168 | 2178 | 2187 | 2196 | 2205 | 2215 | 2224 | 2233 | 2243 |
| 17,3 | 2252 | 2261 | 2271 | 2280 | 2290 | 2299 | 2309 | 2318 | 2328 | 2337 |
| 17,4 | 2347 | 2356 | 2366 | 2376 | 2385 | 2395 | 2404 | 2414 | 2424 | 2433 |
| 17,5 | 2443 | 2453 | 2463 | 2472 | 2482 | 2492 | 2502 | 2512 | 2521 | 2531 |
| 17,6 | 2541 | 2551 | 2561 | 2571 | 2581 | 2591 | 2601 | 2611 | 2621 | 2631 |
| 17,7 | 2641 | 2651 | 2661 | 2671 | 2681 | 2691 | 2701 | 2712 | 2722 | 2732 |
| 17,8 | 2742 | 2752 | 2763 | 2772 | 2783 | 2793 | 2804 | 2814 | 2824 | 2835 |
| 17,9 | 2845 | 2855 | 2866 | 2876 | 2887 | 2897 | 2908 | 2918 | 2929 | 2939 |
| 18 | 2950 | 2960 | 2971 | 2981 | 2992 | 3003 | 3013 | 3024 | 3035 | 3045 |
| 18,1 | 3056 | 3067 | 3078 | 3088 | 3099 | 3110 | 3121 | 3132 | 3143 | 3153 |
| 18,2 | 3164 | 3175 | 3186 | 3197 | 3208 | 3219 | 3230 | 3241 | 3252 | 3263 |
| 18,3 | 3275 | 3286 | 3297 | 3308 | 3319 | 3330 | 3342 | 3353 | 3364 | 3376 |
| 18,4 | 3387 | 3398 | 3410 | 3421 | 3432 | 3444 | 3455 | 3467 | 3478 | 3490 |
| 18,5 | 3501 | 3513 | 3524 | 3536 | 3547 | 3559 | 3570 | 3582 | 3594 | 3604 |
| 18,6 | 3615 | 3626 | 3637 | 3648 | 3659 | 3670 | 3681 | 3691 | 3702 | 3713 |
| 18,7 | 3724 | 3735 | 3746 | 3757 | 3767 | 3778 | 3789 | 3800 | 3811 | 3822 |
| 18,8 | 3833 | 3843 | 3854 | 3865 | 3876 | 3887 | 3898 | 3909 | 3919 | 3930 |
| 18,9 | 3941 | 3952 | 3963 | 3974 | 3985 | 3995 | 4006 | 4017 | 4028 | 4039 |
| 19 | 4050 | 4061 | 4071 | 4082 | 4093 | 4104 | 4115 | 4126 | 4137 | 4147 |
| 19,1 | 4158 | 4169 | 4180 | 4191 | 4202 | 4213 | 4223 | 4234 | 4245 | 4256 |
| 19,2 | 4267 | 4278 | 4290 | 4303 | 4315 | 4328 | 4341 | 4353 | 4366 | 4378 |
| 19,3 | 4391 | 4404 | 4416 | 4429 | 4441 | 4454 | 4466 | 4479 | 4492 | 4504 |
| 19,4 | 4517 | 4529 | 4542 | 4555 | 4567 | 4580 | 4592 | 4605 | 4618 | 4630 |
| 19,5 | 4643 | 4655 | 4668 | 4680 | 4693 | 4706 | 4718 | 4731 | 4743 | 4756 |
| 19,6 | 4769 | 4781 | 4794 | 4806 | 4819 | 4831 | 4844 | 4857 | 4869 | 4882 |
| 19,7 | 4894 | 4907 | 4920 | 4932 | 4945 | 4960 | 4976 | 4992 | 5007 | 5023 |
| 19,8 | 5039 | 5054 | 5070 | 5086 | 5102 | 5117 | 5133 | 5149 | 5164 | 5180 |
| 19,9 | 5196 | 5211 | 5227 | 5243 | 5258 | 5274 | 5290 | 5305 | 5321 | 5337 |
| 20 | 5352 | 5368 | 5384 | 5400 | 5415 | 5431 | 5447 | 5462 | 5478 | 5494 |
| 20,1 | 5509 | 5525 | 5541 | 5556 | 5572 | 5588 | 5603 | 5619 | 5635 | 5650 |
| 20,2 | 5666 | 5682 | 5698 | 5713 | 5729 | 5745 | 5760 | 5776 | 5793 | 5810 |
| 20,3 | 5826 | 5843 | 5860 | 5877 | 5894 | 5910 | 5927 | 5944 | 5961 | 5977 |
| 20,4 | 5994 | 6011 | 6028 | 6045 | 6061 | 6078 | 6095 | 6112 | 6129 | 6145 |
| 20,5 | 6162 | 6179 | 6196 | 6213 | 6229 | 6246 | 6263 | 6280 | 6297 | 6313 |
| 20,6 | 6330 | 6347 | 6364 | 6381 | 6397 | 6414 | 6431 | 6448 | 6464 | 6481 |
| 20,7 | 6498 | 6515 | 6532 | 6548 | 6565 | 6582 | 6599 | 6616 | 6632 | 6649 |
| 20,8 | 6666 | 6683 | 6701 | 6719 | 6738 | 6756 | 6774 | 6793 | 6811 | 6829 |
| 20,9 | 6848 | 6866 | 6884 | 6903 | 6921 | 6939 | 6958 | 6976 | 6994 | 7013 |
| 21 | 7031 | 7049 | 7068 | 7086 | 7104 | 7123 | 7141 | 7159 | 7178 | 7196 |
| 21,1 | 7214 | 7233 | 7251 | 7269 | 7288 | 7306 | 7324 | 7343 | 7361 | 7379 |
| 21,2 | 7398 | 7416 | 7434 | 7453 | 7471 | 7489 | 7508 | 7526 | 7544 | 7563 |
| 21,3 | 7581 | 7599 | 7618 | 7636 | 7654 | 7673 | 7692 | 7711 | 7730 | 7749 |
| 21,4 | 7769 | 7788 | 7807 | 7826 | 7845 | 7864 | 7883 | 7902 | 7921 | 7940 |
| 21,5 | 7959 | 7978 | 7997 | 8016 | 8035 | 8054 | 8073 | 8092 | 8112 | 8131 |
| 21,6 | 8150 | 8169 | 8188 | 8207 | 8226 | 8245 | 8264 | 8283 | 8302 | 8321 |
| 21,7 | 8340 | 8359 | 8378 | 8397 | 8416 | 8435 | 8454 | 8474 | 8493 | 8512 |
| 21,8 | 8531 | 8550 | 8569 | 8588 | 8607 | 8626 | 8645 | 8664 | 8685 | 8705 |
| 21,9 | 8725 | 8746 | 8766 | 8787 | 8807 | 8828 | 8848 | 8869 | 8889 | 8910 |
| 22 | 8930 | 8951 | 8971 | 8991 | 9012 | 9032 | 9053 | 9073 | 9094 | 9114 |
| 22,1 | 9135 | 9155 | 9176 | 9196 | 9217 | 9237 | 9257 | 9278 | 9298 | 9319 |
| 22,2 | 9339 | 9360 | 9380 | 9401 | 9421 | 9442 | 9462 | 9483 | 9503 | 9523 |
| 22,3 | 9544 | 9564 | 9585 | 9605 | 9626 | 9646 | 9667 | 9687 | 9708 | 9728 |
| 22,4 | 9749 | 9769 | 9790 | 9812 | 9833 | 9854 | 9876 | 9897 | 9919 | 9940 |
| 22,5 | 9961 | 9983 | 10004 | 10025 | 10047 | 10068 | 10090 | 10111 | 10132 | 10154 |
| 22,6 | 10175 | 10196 | 10218 | 10239 | 10260 | 10282 | 10303 | 10325 | 10346 | 10367 |
| 22,7 | 10389 | 10410 | 10431 | 10453 | 10474 | 10496 | 10517 | 10538 | 10560 | 10581 |
| 22,8 | 10602 | 10624 | 10645 | 10666 | 10688 | 10709 | 10731 | 10752 | 10773 | 10795 |
| 22,9 | 10816 | 10837 | 10859 | 10880 | 10902 | 10924 | 10946 | 10968 | 10990 | 11012 |
| 23,0 | 11034 | 11056 | 11078 | 11100 | 11122 | 11144 | 11167 | 11189 | 11211 | 11233 |
| 23,1 | 11255 | 11277 | 11299 | 11321 | 11343 | 11365 | 11387 | 11410 | 11432 | 11454 |
| 23,2 | 11476 | 11498 | 11520 | 11542 | 11564 | 11586 | 11608 | 11630 | 11653 | 11675 |
| 23,3 | 11697 | 11719 | 11741 | 11763 | 11785 | 11807 | 11829 | 11851 | 11873 | 11896 |
| 23,4 | 11918 | 11940 | 11962 | 11984 | 12006 | 12028 | 12050 | 12072 | 12094 | 12117 |
Приложение N 10
к Правилам использования водных ресурсов
Волховского водохранилища, утвержденным
приказом Росводресурсов
от____________ 20__ N ________
Кривая зависимости уровней нижнего бьефа Волховской ГЭС от уровней Ладожского озера при различных расходах воды
Приложение N 11
к Правилам использования водных ресурсов
Волховского водохранилища, утвержденным
приказом Росводресурсов
от____________ 20__ N ________
Диспетчерский график работы Волховского водохранилища
Координаты линий диспетчерского графика работы Волховского водохранилища, м
| Дата | Зона I | Линия 1 | Зона II | Линия 2 | Зона III | Линия 3 | Зона IV | Линия 3 | Зона V | Линия 4 | Зона V | Линия 5 | Зона V | Линия 6 | Зона V | Линия 7 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 01.04 | 0,2м?/с | 14,50 | 10,8-14,6 м?/с | 15,20 | 10,8-848 м?/с | 15,54 | 14,6-848 м?/с | 15,54 | Подзона Vа: 848-980 м?/с 300-400 м?/с | Подзона Vб: 980-1370 м?/с 10,8-299 м?/с | Подзона Vв: 848-1648 м?/с | 17,30 | Подзона Vг:1648-2530 м?/с | 17,67 | ||
| 10.04 | 14,50 | 15,20 | 15,20 | 15,54 | 17,30 | 17,67 | ||||||||||
| 20.04 | 14,50 | 15,20 | 15,54 | 15,54 | 17,30 | 17,67 | ||||||||||
| 01.05 | 14,50 | 15,20 | 15,54 | 17,30 | 17,67 | |||||||||||
| 01.06 | 14,50 | 15,20 | 15,54 | 16,10 | 16,90 | 17,30 | 17,67 | |||||||||
| 01.07 | 14,50 | 15,20 | 15,54 | 16,10 | 16,90 | 17,30 | 17,67 | |||||||||
| 01.08 | 14,50 | 15,20 | 15,54 | 16,10 | 16,90 | 17,30 | 17,67 | |||||||||
| 01.09 | 14,50 | 15,20 | 15,54 | 16,10 | 16,90 | 17,30 | 17,67 | |||||||||
| 01.10 | 14,50 | 15,20 | 15,54 | 16,10 | 16,90 | 17,30 | 17,67 | |||||||||
| 01.11 | 14,50 | 15,20 | 15,54 | 16,10 | 16,90 | 17,30 | 17,67 | |||||||||
| 01.12 | 14,50 | 15,20 | 15,54 | 17,30 | 17,67 | |||||||||||
| 01.01 | 14,50 | 15,20 | 15,54 | 17,30 | 17,67 | |||||||||||
| 01.02 | 14,50 | 15,20 | 15,54 | 17,30 | 17,67 | |||||||||||
| 01.03 | 14,50 | 15,20 | 15,54 | 17,30 | 17,67 | |||||||||||
| 01.04 | 14,50 | 15,20 | 15,54 | 15,54 | 17,30 | 17,67 |
Приложение N 12
к Правилам использования водных ресурсов
Волховского водохранилища, утвержденным
приказом Росводресурсов
от____________ 20__ N ________
Кривые продолжительности среднемесячных суммарных расходов воды в нижнем бьефе гидроузла и расходов через турбины Волховской ГЭС
Суммарные расходы воды в нижнем бьефе гидроузла Волховского водохранилища
Расходы через турбины Волховской ГЭС
Приложение N 13
к Правилам использования водных ресурсов
Волховского водохранилища, утвержденным
приказом Росводресурсов
от____________ 20__ N ________
Кривые продолжительности среднемесячных уровней воды в верхнем и нижнем бьефах гидроузла Волховского водохранилища, в створах на р. Волхов (Пчева, Краснофарфорный, Новгород) и озере Ильмень
Уровни в верхнем бьефе гидроузла Волховского водохранилища
Уровни в нижнем бьефе гидроузла Волховского водохранилища
Уровни в створе р. Волхов - Пчева
Уровни в створе р. Волхов - Краснофарфорный
Уровни в створе р. Волхов - Новгород
Уровни озера Ильмень
Приложение N 14
к Правилам использования водных ресурсов
Волховского водохранилища, утвержденным
приказом Росводресурсов
от____________ 20__ N ________
Кривые продолжительности среднемесячных напоров-нетто и пиковых напоров-нетто на гидроузле, средних и пиковых мощностей Волховской ГЭС, объемов выработки электроэнергии
Напоры-нетто на гидроузле Волховского водохранилища
Пиковые напоры-нетто на гидроузле Волховского водохранилища
Средние мощности Волховской ГЭС
Пиковые мощности Волховской ГЭС
Объемы выработки электроэнергии Волховской ГЭС
Приложение N 15
к Правилам использования водных ресурсов
Волховского водохранилища, утвержденным
приказом Росводресурсов
от____________ 20__ N ________
Полные балансовые таблицы расчетных режимов работы Волховского водохранилища за конкретные водохозяйственные годы с объемами стока, близкими по расчетным обеспеченностям к характерным значениям
Многоводный 1991/92 водохозяйственный год обеспеченностью 5 %
| Интервал | Полезный приток | Уровни на конец интервала | Объем водохранилища | Аккумуляция | Уровни средние за интервал | Сброс в нижний бьеф | Энергетика | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| р. Волхов - Исток | Боковой к гидроузлу | Суммарный | Верхний бьеф | Нижний бьеф | озеро Ильмень | водомерный пост Новгород | водомерный пост Краснофарфорный | водомерный пост Пчева | Верхний бьеф | Нижний бьеф | Плотина | Водоспуск | Шлюзование | Турбины ГЭС | Суммарный | Напор нетто | Мощность | Выработка | |||||||
| Месяц-Год | Декада | м?/с | м?/с | м?/с | млн м 3 | м | м | млн м 3 | млн м 3 | м | м | м | м | м | м | м?/с | м?/с | м?/с | м?/с | м?/с | млн м 3 | м | МВт | МВт·ч | |
| 15,54 | 6,27 | 265 | |||||||||||||||||||||||
| Апрель 1991 | 1 | 1145 | 204 | 1350 | 1166 | 16,29 | 6,85 | 313 | 48 | 20,29 | 20,19 | 19,40 | 18,77 | 16,17 | 6,58 | 446 | 0 | 0,0 | 848 | 1294 | 1118 | 9,60 | 68,7 | 16480 | |
| Апрель 1991 | 2 | 1132 | 511 | 1643 | 1420 | 16,47 | 6,92 | 327 | 14 | 21,14 | 21,04 | 20,20 | 19,43 | 16,45 | 6,94 | 779 | 0 | 0,0 | 848 | 1627 | 1406 | 9,51 | 68,0 | 16322 | |
| Апрель 1991 | 3 | 773 | 818 | 1591 | 1375 | 16,45 | 6,86 | 325 | -2 | 21,05 | 20,95 | 20,12 | 19,36 | 16,45 | 6,90 | 745 | 0 | 0,0 | 848 | 1593 | 1376 | 9,55 | 68,3 | 16393 | |
| Май 1991 | 1 | 1399 | 135 | 1534 | 1326 | 16,41 | 6,79 | 323 | -3 | 20,91 | 20,81 | 19,99 | 19,25 | 16,42 | 6,85 | 689 | 0 | 0,18 | 848 | 1537 | 1328 | 9,57 | 68,5 | 16434 | |
| Май 1991 | 2 | 1340 | 108 | 1448 | 1251 | 16,34 | 6,66 | 317 | -6 | 20,70 | 20,60 | 19,79 | 19,09 | 16,35 | 6,76 | 606 | 0 | 0,18 | 848 | 1454 | 1257 | 9,59 | 68,6 | 16473 | |
| Май 1991 | 3 | 1252 | 81 | 1333 | 1267 | 16,28 | 6,53 | 313 | -4 | 20,40 | 20,30 | 19,50 | 18,86 | 16,29 | 6,62 | 490 | 0 | 0,18 | 848 | 1338 | 1271 | 9,66 | 69,1 | 18251 | |
| Июнь 1991 | 1 | 923 | 290 | 1214 | 1049 | 16,20 | 6,54 | 307 | -6 | 20,10 | 20,00 | 19,22 | 18,62 | 16,22 | 6,49 | 372 | 0 | 0,47 | 848 | 1220 | 1054 | 9,73 | 69,6 | 16698 | |
| Июнь 1991 | 2 | 1044 | 254 | 1298 | 1121 | 16,26 | 6,56 | 311 | 4 | 20,28 | 20,18 | 19,39 | 18,77 | 16,25 | 6,57 | 444 | 0 | 0,47 | 848 | 1293 | 1117 | 9,68 | 69,2 | 16618 | |
| Июнь 1991 | 3 | 1091 | 182 | 1272 | 1099 | 16,24 | 6,46 | 310 | -1 | 20,23 | 20,13 | 19,34 | 18,73 | 16,25 | 6,55 | 425 | 0 | 0,47 | 848 | 1273 | 1100 | 9,70 | 69,4 | 16647 | |
| Июль 1991 | 1-3 | 1122 | 18 | 1140 | 3053 | 16,14 | 6,06 | 302 | -8 | 19,90 | 19,80 | 19,03 | 18,47 | 16,15 | 6,40 | 294 | 0 | 0,69 | 848 | 1143 | 3061 | 9,75 | 69,7 | 51876 | |
| Август 1991 | 1-3 | 701 | 82 | 783 | 2097 | 15,54 | 5,67 | 265 | -37 | 19,30 | 19,20 | 18,66 | 18,01 | 15,62 | 6,00 | 0 | 0 | 0,48 | 796 | 797 | 2134 | 9,62 | 64,7 | 48108 | |
| Сентябрь 1991 | 1-3 | 476 | 51 | 527 | 1366 | 15,54 | 5,20 | 265 | 0 | 18,34 | 18,24 | 17,65 | 17,23 | 15,54 | 5,67 | 0 | 0 | 0,32 | 527 | 527 | 1366 | 9,87 | 43,8 | 31568 | |
| Октябрь 1991 | 1-3 | 340 | 29 | 368 | 986 | 16,10 | 6,02 | 299 | 34 | 17,72 | 17,62 | 17,01 | 16,73 | 16,08 | 5,51 | 0 | 0 | 0,20 | 355 | 355 | 952 | 10,57 | 31,7 | 23578 | |
| Ноябрь 1991 | 1-3 | 303 | 119 | 422 | 1094 | 15,54 | 5,58 | 265 | -34 | 18,01 | 17,91 | 17,31 | 16,96 | 15,56 | 5,59 | 0 | 0 | 0,0 | 435 | 435 | 1128 | 9,97 | 36,6 | 26359 | |
| Декабрь 1991 | 1-3 | 397 | 36 | 433 | 1160 | 15,54 | 5,73 | 265 | 0 | 18,00 | 17,90 | 17,30 | 16,96 | 15,54 | 5,58 | 0 | 0 | 0,0 | 433 | 433 | 1160 | 9,96 | 36,4 | 27067 | |
| Январь 1992 | 1-3 | 422 | 151 | 573 | 1535 | 15,54 | 5,77 | 265 | 0 | 18,51 | 18,41 | 17,83 | 17,37 | 15,54 | 5,73 | 0 | 0 | 0,0 | 573 | 573 | 1535 | 9,81 | 47,4 | 35292 | |
| Февраль 1992 | 1-3 | 557 | 48 | 605 | 1516 | 15,54 | 5,93 | 265 | 0 | 18,62 | 18,52 | 17,94 | 17,46 | 15,54 | 5,77 | 0 | 0 | 0,0 | 605 | 605 | 1516 | 9,77 | 49,9 | 34722 | |
| Март 1992 | 1-3 | 610 | 129 | 739 | 1979 | 15,54 | 6,28 | 265 | 0 | 19,10 | 19,00 | 18,45 | 17,85 | 15,54 | 5,93 | 0 | 0 | 0,0 | 739 | 739 | 1979 | 9,61 | 59,9 | 44592 | |
Средний по водности 1992/93 водохозяйственный год обеспеченностью 50 %
| Интервал | Полезный приток | Уровни на конец интервала | Объем водохранилища | Аккумуляция | Уровни средние за интервал | Сброс в нижний бьеф | Энергетика | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| р. Волхов - Исток | Боковой к гидроузлу | Суммарный | Верхний бьеф | Нижний бьеф | озеро Ильмень | водомерный пост Новгород | водомерный пост Краснофарфорный | водомерный пост Пчева | Верхний бьеф | Нижний бьеф | Плотина | Водоспуск | Шлюзование | Турбины ГЭС | Суммарный | Напор нетто | Мощность | Выработка | ||||||
| Месяц-Год | Декада | м?/с | м?/с | м?/с | млн м 3 | м | м | млн м 3 | млн м 3 | м | м | м | м | м | м | м?/с | м?/с | м?/с | м?/с | м?/с | млн м 3 | м | МВт | МВт·ч |
| 15,54 | 6,28 | 265 | ||||||||||||||||||||||
| Апрель 1992 | 1 | 1190 | 182 | 1372 | 1186 | 16,30 | 6,76 | 314 | 49 | 20,34 | 20,24 | 19,45 | 18,81 | 16,18 | 6,60 | 468 | 0 | 0,0 | 848 | 1316 | 1137 | 9,58 | 68,6 | 16457 |
| Апрель 1992 | 2 | 1048 | 455 | 1503 | 1298 | 16,39 | 6,83 | 321 | 7 | 20,80 | 20,70 | 19,89 | 19,17 | 16,37 | 6,80 | 647 | 0 | 0,0 | 848 | 1495 | 1292 | 9,57 | 68,5 | 16429 |
| Апрель 1992 | 3 | 795 | 728 | 1523 | 1316 | 16,40 | 6,85 | 322 | 1 | 20,87 | 20,77 | 19,95 | 19,22 | 16,40 | 6,83 | 674 | 0 | 0,0 | 848 | 1522 | 1315 | 9,57 | 68,5 | 16431 |
| Май 1992 | 1 | 1319 | 228 | 1546 | 1336 | 16,42 | 6,86 | 323 | 1 | 20,93 | 20,83 | 20,00 | 19,27 | 16,42 | 6,86 | 696 | 0 | 0,18 | 848 | 1545 | 1334 | 9,56 | 68,4 | 16422 |
| Май 1992 | 2 | 1374 | 182 | 1556 | 1344 | 16,43 | 6,77 | 324 | 1 | 20,96 | 20,86 | 20,03 | 19,29 | 16,43 | 6,87 | 707 | 0 | 0,18 | 848 | 1555 | 1344 | 9,56 | 68,4 | 16419 |
| Май 1992 | 3 | 1256 | 137 | 1393 | 1324 | 16,31 | 6,54 | 315 | -9 | 20,56 | 20,46 | 19,66 | 18,98 | 16,32 | 6,70 | 554 | 0 | 0,18 | 848 | 1402 | 1333 | 9,63 | 68,9 | 18181 |
| Июнь 1992 | 1 | 1115 | 90 | 1205 | 1041 | 16,20 | 6,35 | 306 | -8 | 20,08 | 19,98 | 19,20 | 18,61 | 16,21 | 6,48 | 366 | 0 | 0,47 | 848 | 1214 | 1049 | 9,73 | 69,6 | 16708 |
| Июнь 1992 | 2 | 946 | 78 | 1025 | 885 | 16,02 | 6,06 | 293 | -13 | 19,78 | 19,68 | 19,56 | 18,38 | 16,06 | 6,28 | 191 | 0 | 0,47 | 848 | 1040 | 898 | 9,77 | 69,9 | 16778 |
| Июнь 1992 | 3 | 771 | 56 | 827 | 715 | 15,71 | 5,88 | 275 | -18 | 19,49 | 19,39 | 18,85 | 18,16 | 15,88 | 6,06 | 0 | 0 | 0,47 | 848 | 848 | 733 | 9,83 | 70,3 | 16870 |
| Июль 1992 | 1-3 | 570 | 20 | 589 | 1578 | 15,54 | 5,20 | 265 | -10 | 18,57 | 18,47 | 17,89 | 17,42 | 15,54 | 5,75 | 0 | 0 | 0,69 | 592 | 593 | 1587 | 9,79 | 48,9 | 36389 |
| Август 1992 | 1-3 | 282 | 14 | 295 | 790 | 16,90 | 5,36 | 359 | 94 | 17,38 | 17,28 | 17,20 | 17,10 | 16,80 | 5,43 | 0 | 0 | 0,48 | 260 | 260 | 696 | 11,37 | 25,0 | 18637 |
| Сентябрь 1992 | 1-3 | 163 | 16 | 179 | 464 | 16,90 | 5,30 | 359 | 0 | 17,50 | 17,40 | 17,30 | 17,20 | 16,90 | 5,36 | 0 | 0 | 0,32 | 179 | 179 | 464 | 11,54 | 17,4 | 12527 |
| Октябрь 1992 | 1-3 | 77 | 32 | 109 | 292 | 16,90 | 6,06 | 359 | 0 | 17,50 | 17,40 | 17,30 | 17,20 | 16,90 | 5,30 | 0 | 0 | 0,20 | 109 | 109 | 292 | 11,60 | 10,7 | 7924 |
| Ноябрь 1992 | 1-3 | 78 | 38 | 116 | 301 | 15,54 | 5,41 | 265 | -94 | 17,50 | 17,40 | 17,30 | 17,20 | 15,60 | 5,34 | 0 | 0 | 0,0 | 152 | 152 | 394 | 10,26 | 13,3 | 9582 |
| Декабрь 1992 | 1-3 | 216 | 23 | 239 | 640 | 15,54 | 5,48 | 265 | 0 | 17,50 | 17,40 | 17,30 | 17,20 | 15,54 | 5,41 | 0 | 0 | 0,0 | 239 | 239 | 640 | 10,13 | 20,4 | 15196 |
| Январь 1993 | 1-3 | 267 | 51 | 318 | 852 | 15,54 | 5,56 | 265 | 0 | 17,63 | 17,53 | 16,91 | 16,65 | 15,54 | 5,48 | 0 | 0 | 0,0 | 318 | 318 | 852 | 10,06 | 27,0 | 20080 |
| Февраль 1993 | 1-3 | 366 | 40 | 406 | 982 | 15,54 | 5,62 | 265 | 0 | 18,00 | 17,90 | 17,30 | 16,96 | 15,54 | 5,56 | 0 | 0 | 0,0 | 406 | 406 | 982 | 9,98 | 34,2 | 22978 |
| Март 1993 | 1-3 | 408 | 65 | 473 | 1267 | 15,54 | 6,09 | 265 | 0 | 18,15 | 18,05 | 17,45 | 17,08 | 15,54 | 5,62 | 0 | 0 | 0,0 | 473 | 473 | 1267 | 9,92 | 39,6 | 29463 |
Среднемаловодный 1967/68 водохозяйственный год обеспеченностью 75 %
| Интервал | Полезный приток | Уровни на конец интервала | Объем водохранилища | Аккумуляция | Уровни средние за интервал | Сброс в нижний бьеф | Энергетика | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| р. Волхов - Исток | Боковой к гидроузлу | Суммарный | Верхний бьеф | Нижний бьеф | озеро Ильмень | водомерный пост Новгород | водомерный пост Краснофарфорный | водомерный пост Пчева | Верхний бьеф | Нижний бьеф | Плотина | Водоспуск | Шлюзование | Турбины ГЭС | Суммарный | Напор нетто | Мощность | Выработка | ||||||
| Месяц-Год | Декада | м?/с | м?/с | м?/с | млн м 3 | м | м | млн м 3 | млн м 3 | м | м | м | м | м | м | м?/с | м?/с | м?/с | м?/с | м?/с | млн м 3 | м | МВт | МВт·ч |
| 15,54 | 6,06 | 265 | ||||||||||||||||||||||
| Апрель 1967 | 1 | 265 | 397 | 662 | 572 | 15,20 | 6,04 | 246 | -19 | 19,29 | 19,19 | 18,65 | 18,00 | 15,24 | 5,86 | 0 | 0 | 0,0 | 685 | 685 | 592 | 9,38 | 54,2 | 13008 |
| Апрель 1967 | 2 | 501 | 559 | 1060 | 916 | 16,06 | 6,30 | 296 | 50 | 19,77 | 19,67 | 19,43 | 18,38 | 15,87 | 6,24 | 155 | 0 | 0,0 | 847 | 1002 | 865 | 9,63 | 68,8 | 16507 |
| Апрель 1967 | 3 | 837 | 213 | 1050 | 907 | 16,05 | 6,30 | 296 | -1 | 19,78 | 19,68 | 19,59 | 18,38 | 16,05 | 6,30 | 203 | 0 | 0,0 | 848 | 1051 | 908 | 9,76 | 69,8 | 16752 |
| Май 1967 | 1 | 845 | 215 | 1060 | 916 | 16,06 | 6,32 | 297 | 1 | 19,78 | 19,68 | 19,49 | 18,38 | 16,06 | 6,31 | 211 | 0 | 0,18 | 848 | 1059 | 915 | 9,75 | 69,8 | 16749 |
| Май 1967 | 2 | 885 | 189 | 1074 | 928 | 16,08 | 6,26 | 298 | 1 | 19,78 | 19,68 | 19,30 | 18,38 | 16,08 | 6,32 | 224 | 0 | 0,18 | 848 | 1073 | 927 | 9,75 | 69,8 | 16748 |
| Май 1967 | 3 | 887 | 77 | 965 | 917 | 15,90 | 6,06 | 286 | -12 | 19,76 | 19,66 | 19,33 | 18,38 | 15,94 | 6,21 | 128 | 0 | 0,18 | 848 | 977 | 928 | 9,73 | 69,6 | 18383 |
| Июнь 1967 | 1 | 811 | 24 | 834 | 721 | 15,69 | 6,06 | 274 | -12 | 19,49 | 19,39 | 18,85 | 18,16 | 15,81 | 6,06 | 0 | 0 | 0,47 | 848 | 848 | 733 | 9,75 | 69,7 | 16740 |
| Июнь 1967 | 2 | 718 | 33 | 751 | 648 | 15,54 | 5,91 | 265 | -9 | 19,18 | 19,08 | 18,52 | 17,91 | 15,55 | 5,95 | 0 | 0 | 0,47 | 760 | 760 | 657 | 9,60 | 61,6 | 14776 |
| Июнь 1967 | 3 | 700 | 24 | 725 | 626 | 15,54 | 5,66 | 265 | 0 | 19,05 | 18,95 | 18,39 | 17,80 | 15,54 | 5,91 | 0 | 0 | 0,47 | 724 | 725 | 626 | 9,63 | 58,8 | 14120 |
| Июль 1967 | 1-3 | 499 | 20 | 519 | 1390 | 15,54 | 5,20 | 265 | 0 | 18,31 | 18,21 | 17,62 | 17,21 | 15,54 | 5,66 | 0 | 0 | 0,69 | 518 | 519 | 1390 | 9,88 | 43,2 | 32134 |
| Август 1967 | 1-3 | 229 | 15 | 244 | 654 | 16,90 | 5,34 | 359 | 94 | 17,38 | 17,28 | 17,18 | 17,08 | 16,78 | 5,38 | 0 | 0 | 0,48 | 209 | 209 | 560 | 11,40 | 20,2 | 15034 |
| Сентябрь 1967 | 1-3 | 140 | 25 | 165 | 428 | 16,90 | 5,37 | 359 | 0 | 17,50 | 17,40 | 17,30 | 17,20 | 16,90 | 5,34 | 0 | 0 | 0,32 | 165 | 165 | 428 | 11,55 | 16,1 | 11558 |
| Октябрь 1967 | 1-3 | 112 | 83 | 195 | 522 | 16,90 | 6,06 | 359 | 0 | 17,50 | 17,40 | 17,30 | 17,20 | 16,90 | 5,37 | 0 | 0 | 0,20 | 195 | 195 | 522 | 11,53 | 18,9 | 14096 |
| Ноябрь 1967 | 1-3 | 311 | 116 | 427 | 1107 | 15,54 | 5,55 | 265 | -94 | 18,11 | 18,01 | 17,42 | 17,05 | 15,63 | 5,62 | 0 | 0 | 0,0 | 463 | 463 | 1200 | 10,01 | 39,3 | 28261 |
| Декабрь 1967 | 1-3 | 359 | 38 | 397 | 1063 | 15,54 | 5,47 | 265 | 0 | 17,83 | 17,73 | 17,12 | 16,82 | 15,54 | 5,55 | 0 | 0 | 0,0 | 397 | 397 | 1063 | 9,99 | 33,5 | 24896 |
| Январь 1968 | 1-3 | 295 | 14 | 309 | 828 | 15,54 | 5,41 | 265 | 0 | 17,52 | 17,42 | 16,80 | 16,57 | 15,54 | 5,47 | 0 | 0 | 0,0 | 309 | 309 | 828 | 10,07 | 26,2 | 19527 |
| Февраль 1968 | 1-3 | 220 | 15 | 235 | 589 | 15,54 | 5,42 | 265 | 0 | 17,48 | 17,38 | 17,28 | 17,18 | 15,54 | 5,41 | 0 | 0 | 0,0 | 235 | 235 | 589 | 10,13 | 20,1 | 13983 |
| Март 1968 | 1-3 | 175 | 71 | 246 | 659 | 15,54 | 6,17 | 265 | 0 | 17,50 | 17,40 | 17,30 | 17,20 | 15,54 | 5,42 | 0 | 0 | 0,0 | 246 | 246 | 659 | 10,12 | 21,0 | 15632 |
Маловодный 1963/64 водохозяйственный год обеспеченностью 95 %
| Интервал | Полезный приток | Уровни на конец интервала | Объем водохранилища | Аккумуляция | Уровни средние за интервал | Сброс в нижний бьеф | Энергетика | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| р. Волхов - Исток | Боковой к гидроузлу | Суммарный | Верхний бьеф | Нижний бьеф | озеро Ильмень | водомерный пост Новгород | водомерный пост Краснофарфорный | водомерный пост Пчева | Верхний бьеф | Нижний бьеф | Плотина | Водоспуск | Шлюзование | Турбины ГЭС | Суммарный | Напор нетто | Мощность | Выработка | ||||||
| Месяц-Год | Декада | м?/с | м?/с | м?/с | млн м 3 | м | м | млн м 3 | млн м 3 | м | м | м | м | м | м | м?/с | м?/с | м?/с | м?/с | м?/с | млн м 3 | м | МВт | МВт·ч |
| 15,54 | 5,63 | 265,47 | ||||||||||||||||||||||
| Апрель 1963 | 1 | 249 | 11 | 259 | 224 | 15,20 | 5,39 | 246 | -19 | 17,85 | 17,75 | 17,14 | 16,83 | 15,23 | 5,45 | 0 | 0 | 0,0 | 282 | 282 | 243 | 9,79 | 23,3 | 5585 |
| Апрель 1963 | 2 | 247 | 199 | 446 | 385 | 15,54 | 6,16 | 265 | 19 | 17,97 | 17,87 | 17,27 | 16,93 | 15,51 | 5,57 | 0 | 0 | 0,0 | 423 | 424 | 366 | 9,93 | 35,5 | 8523 |
| Апрель 1963 | 3 | 408 | 718 | 1126 | 972 | 16,13 | 6,37 | 302 | 36 | 19,79 | 19,69 | 19,14 | 18,38 | 16,02 | 6,34 | 236 | 0 | 0,0 | 848 | 1084 | 936 | 9,68 | 69,3 | 16627 |
| Май 1963 | 1 | 864 | 240 | 1104 | 954 | 16,11 | 6,30 | 300 | -1 | 19,80 | 19,70 | 18,94 | 18,39 | 16,12 | 6,36 | 257 | 0 | 0,18 | 848 | 1106 | 955 | 9,76 | 69,8 | 16750 |
| Май 1963 | 2 | 893 | 105 | 998 | 862 | 15,98 | 6,18 | 290 | -10 | 19,77 | 19,67 | 19,45 | 18,38 | 16,01 | 6,25 | 161 | 0 | 0,18 | 848 | 1009 | 872 | 9,76 | 69,8 | 16756 |
| Май 1963 | 3 | 828 | 44 | 872 | 829 | 15,67 | 6,03 | 273 | -17 | 19,64 | 19,54 | 19,01 | 18,29 | 15,75 | 6,11 | 42 | 0 | 0,18 | 848 | 891 | 846 | 9,65 | 69,0 | 18219 |
| Июнь 1963 | 1 | 725 | 16 | 740 | 640 | 15,54 | 5,82 | 265 | -8 | 19,13 | 19,03 | 18,48 | 17,87 | 15,55 | 5,94 | 0 | 0 | 0,47 | 749 | 749 | 647 | 9,61 | 60,7 | 14575 |
| Июнь 1963 | 2 | 643 | 11 | 654 | 565 | 15,54 | 5,72 | 265 | 0 | 18,79 | 18,69 | 18,13 | 17,60 | 15,54 | 5,82 | 0 | 0 | 0,47 | 654 | 654 | 565 | 9,71 | 53,6 | 12857 |
| Июнь 1963 | 3 | 554 | 15 | 569 | 491 | 15,54 | 5,20 | 265 | 0 | 18,49 | 18,39 | 17,81 | 17,35 | 15,54 | 5,72 | 0 | 0 | 0,47 | 568 | 569 | 491 | 9,82 | 47,1 | 11295 |
| Июль 1963 | 1-3 | 340 | 6 | 346 | 927 | 16,10 | 5,20 | 299 | 34 | 17,60 | 17,50 | 16,89 | 16,64 | 16,08 | 5,49 | 0 | 0 | 0,69 | 333 | 333 | 893 | 10,59 | 29,7 | 22126 |
| Август 1963 | 1-3 | 134 | 14 | 148 | 396 | 16,90 | 5,30 | 359 | 60 | 17,48 | 17,38 | 17,28 | 17,18 | 16,83 | 5,31 | 0 | 0 | 0,48 | 125 | 126 | 337 | 11,52 | 12,2 | 9089 |
| Сентябрь 1963 | 1-3 | 101 | 9 | 110 | 285 | 16,90 | 5,32 | 359 | 0 | 17,50 | 17,40 | 17,30 | 17,20 | 16,90 | 5,30 | 0 | 0 | 0,32 | 110 | 110 | 285 | 11,60 | 10,7 | 7730 |
| Октябрь 1963 | 1-3 | 99 | 33 | 132 | 354 | 16,90 | 6,06 | 359 | 0 | 17,50 | 17,40 | 17,30 | 17,20 | 16,90 | 5,32 | 0 | 0 | 0,20 | 132 | 132 | 354 | 11,58 | 12,9 | 9583 |
| Ноябрь 1963 | 1-3 | 212 | 82 | 294 | 762 | 15,54 | 5,46 | 265 | -94 | 17,50 | 17,40 | 17,30 | 17,20 | 15,61 | 5,50 | 0 | 0 | 0,0 | 330 | 330 | 856 | 10,11 | 28,3 | 20370 |
| Декабрь 1963 | 1-3 | 271 | 20 | 291 | 779 | 15,54 | 5,40 | 265 | 0 | 17,49 | 17,39 | 17,30 | 17,20 | 15,54 | 5,46 | 0 | 0 | 0,0 | 291 | 291 | 779 | 10,08 | 24,8 | 18419 |
| Январь 1964 | 1-3 | 214 | 18 | 232 | 621 | 15,54 | 5,34 | 265 | 0 | 17,50 | 17,40 | 17,30 | 17,20 | 15,54 | 5,40 | 0 | 0 | 0,0 | 232 | 232 | 621 | 10,14 | 19,8 | 14760 |
| Февраль 1964 | 1-3 | 151 | 11 | 162 | 406 | 15,54 | 5,32 | 265 | 0 | 17,50 | 17,40 | 17,30 | 17,20 | 15,54 | 5,34 | 0 | 0 | 0,0 | 162 | 162 | 406 | 10,20 | 13,9 | 9700 |
| Март 1964 | 1-3 | 130 | 10 | 140 | 375 | 15,54 | 5,50 | 265 | 0 | 17,50 | 17,40 | 17,30 | 17,20 | 15,54 | 5,32 | 0 | 0 | 0,0 | 140 | 140 | 375 | 10,22 | 12,1 | 8978 |
Приложение N 16
к Правилам использования водных ресурсов
Волховского водохранилища, утвержденным
приказом Росводресурсов
от____________ 20__ N ________
Полные балансовые таблицы расчетных режимов работы Волховского водохранилища за самый маловодный 5-летний период многолетнего расчетного ряда (с 1969/70 по 1973/74 водохозяйственные годы)
| Интервал | Полезный приток | Уровни на конец интервала | Объем водохранилища | Аккумуляция | Уровни средние за интервал | Сброс в нижний бьеф | Энергетика | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| р.Волхов - Исток | Боковой к гидроузлу | Суммарный | Верхний бьеф | Нижний бьеф | озеро Ильмень | водомерный пост Новгород | водомерный пост Краснофарфорный | водомерный пост Пчева | Верхний бьеф | Нижний бьеф | Плотина | Водоспуск | Шлюзование | Турбины ГЭС | Суммарный | Напор нетто | Мощность | Выработка | ||||||
| Месяц-Год | Декада | м?/с | м?/с | м?/с | млн м 3 | м | м | млн м 3 | млн м 3 | м | м | м | м | м | м | м?/с | м?/с | м?/с | м?/с | м?/с | млн м 3 | м | МВт | МВт·ч |
| 15,54 | 5,52 | 265 | ||||||||||||||||||||||
| Апрель 1969 | 1 | 131 | 12 | 143 | 124 | 15,20 | 5,32 | 246 | -19 | 17,43 | 17,33 | 16,71 | 16,49 | 15,23 | 5,35 | 0 | 0 | 0,0 | 166 | 166 | 143 | 9,89 | 13,8 | 3320 |
| Апрель 1969 | 2 | 169 | 196 | 365 | 315 | 15,54 | 6,23 | 265 | 19 | 17,68 | 17,58 | 16,97 | 16,70 | 15,51 | 5,50 | 0 | 0 | 0,0 | 343 | 343 | 296 | 10,00 | 28,9 | 6945 |
| Апрель 1969 | 3 | 383 | 897 | 1280 | 1106 | 16,25 | 6,58 | 310 | 45 | 20,12 | 20,02 | 19,24 | 18,64 | 16,13 | 6,50 | 380 | 0 | 0,0 | 848 | 1228 | 1061 | 9,63 | 68,9 | 16541 |
| Май 1969 | 1 | 919 | 388 | 1307 | 1129 | 16,27 | 6,56 | 312 | 1 | 20,32 | 20,22 | 19,43 | 18,79 | 16,26 | 6,59 | 457 | 0 | 0,18 | 848 | 1306 | 1128 | 9,68 | 69,2 | 16613 |
| Май 1969 | 2 | 920 | 352 | 1272 | 1099 | 16,24 | 6,57 | 310 | -2 | 20,24 | 20,14 | 19,35 | 18,73 | 16,25 | 6,55 | 426 | 0 | 0,18 | 848 | 1274 | 1101 | 9,70 | 69,4 | 16648 |
| Май 1969 | 3 | 991 | 315 | 1306 | 1241 | 16,27 | 6,44 | 312 | 2 | 20,31 | 20,21 | 19,42 | 18,79 | 16,26 | 6,59 | 456 | 0 | 0,18 | 848 | 1304 | 1239 | 9,68 | 69,2 | 18276 |
| Июнь 1969 | 1 | 1015 | 80 | 1095 | 946 | 16,10 | 6,24 | 299 | -12 | 19,81 | 19,71 | 18,95 | 18,40 | 16,13 | 6,36 | 261 | 0 | 0,47 | 848 | 1109 | 958 | 9,77 | 69,9 | 16772 |
| Июнь 1969 | 2 | 857 | 41 | 898 | 776 | 15,76 | 6,06 | 278 | -21 | 19,75 | 19,65 | 19,13 | 18,37 | 15,85 | 6,15 | 74 | 0 | 0,47 | 848 | 922 | 797 | 9,70 | 69,4 | 16658 |
| Июнь 1969 | 3 | 726 | 10 | 736 | 636 | 15,54 | 5,64 | 265 | -13 | 19,14 | 19,04 | 18,49 | 17,88 | 15,57 | 5,94 | 0 | 0 | 0,47 | 751 | 751 | 649 | 9,63 | 61,0 | 14631 |
| Июль 1969 | 1-3 | 477 | 26 | 503 | 1347 | 15,54 | 5,20 | 265 | 0 | 18,25 | 18,15 | 17,56 | 17,16 | 15,54 | 5,64 | 0 | 0 | 0,69 | 502 | 503 | 1347 | 9,90 | 41,9 | 31202 |
| Август 1969 | 1-3 | 237 | 9 | 246 | 659 | 16,90 | 5,33 | 359 | 94 | 17,38 | 17,28 | 17,18 | 17,08 | 16,78 | 5,39 | 0 | 0 | 0,48 | 211 | 211 | 565 | 11,40 | 20,4 | 15175 |
| Сентябрь 1969 | 1-3 | 146 | 6 | 152 | 394 | 16,90 | 5,32 | 359 | 0 | 17,50 | 17,40 | 17,30 | 17,20 | 16,90 | 5,33 | 0 | 0 | 0,32 | 152 | 152 | 394 | 11,57 | 14,8 | 10656 |
| Октябрь 1969 | 1-3 | 105 | 27 | 132 | 354 | 16,90 | 6,06 | 359 | 0 | 17,50 | 17,40 | 17,30 | 17,20 | 16,90 | 5,32 | 0 | 0 | 0,20 | 132 | 132 | 354 | 11,58 | 12,9 | 9583 |
| Ноябрь 1969 | 1-3 | 306 | 71 | 377 | 977 | 15,54 | 5,60 | 265 | -94 | 17,88 | 17,78 | 17,18 | 16,86 | 15,62 | 5,57 | 0 | 0 | 0,0 | 413 | 413 | 1071 | 10,05 | 35,2 | 25315 |
| Декабрь 1969 | 1-3 | 368 | 82 | 450 | 1205 | 15,54 | 5,50 | 265 | 0 | 18,11 | 18,01 | 17,41 | 17,05 | 15,54 | 5,60 | 0 | 0 | 0,0 | 450 | 450 | 1205 | 9,94 | 37,8 | 28088 |
| Январь 1970 | 1-3 | 331 | 11 | 342 | 916 | 15,54 | 5,44 | 265 | 0 | 17,59 | 17,49 | 16,87 | 16,63 | 15,54 | 5,50 | 0 | 0 | 0,0 | 342 | 342 | 916 | 10,04 | 29,0 | 21551 |
| Февраль 1970 | 1-3 | 263 | 8 | 271 | 656 | 15,54 | 5,41 | 265 | 0 | 17,48 | 17,38 | 17,28 | 17,18 | 15,54 | 5,44 | 0 | 0 | 0,0 | 271 | 271 | 656 | 10,10 | 23,1 | 15520 |
| Март 1970 | 1-3 | 225 | 10 | 235 | 629 | 15,54 | 5,66 | 265 | 0 | 17,50 | 17,40 | 17,30 | 17,20 | 15,54 | 5,41 | 0 | 0 | 0,0 | 235 | 235 | 629 | 10,13 | 20,1 | 14947 |
| Апрель 1970 | 1 | 237 | 57 | 294 | 254 | 15,20 | 5,95 | 246 | -19 | 17,97 | 17,87 | 17,27 | 16,94 | 15,23 | 5,48 | 0 | 0 | 0,0 | 316 | 316 | 273 | 9,76 | 26,1 | 6252 |
| Апрель 1970 | 2 | 484 | 496 | 980 | 847 | 15,93 | 6,45 | 288 | 42 | 19,75 | 19,65 | 19,16 | 18,37 | 15,77 | 6,16 | 93 | 0 | 0,0 | 839 | 931 | 805 | 9,61 | 68,0 | 16322 |
| Апрель 1970 | 3 | 901 | 480 | 1381 | 1193 | 16,30 | 6,78 | 314 | 26 | 20,43 | 20,33 | 19,53 | 18,88 | 16,25 | 6,64 | 502 | 0 | 0,0 | 848 | 1350 | 1167 | 9,61 | 68,7 | 16500 |
| Май 1970 | 1 | 1234 | 286 | 1520 | 1313 | 16,40 | 6,74 | 322 | 7 | 20,84 | 20,74 | 19,92 | 19,20 | 16,38 | 6,82 | 663 | 0 | 0,18 | 848 | 1512 | 1306 | 9,56 | 68,4 | 16421 |
| Май 1970 | 2 | 1309 | 71 | 1380 | 1192 | 16,30 | 6,52 | 314 | -7 | 20,53 | 20,43 | 19,63 | 18,96 | 16,32 | 6,68 | 540 | 0 | 0,18 | 848 | 1389 | 1200 | 9,63 | 68,9 | 16542 |
| Май 1970 | 3 | 1147 | 34 | 1180 | 1121 | 16,18 | 6,33 | 305 | -9 | 20,02 | 19,92 | 19,15 | 18,56 | 16,20 | 6,46 | 342 | 0 | 0,18 | 848 | 1190 | 1131 | 9,74 | 69,7 | 18395 |
| Июнь 1970 | 1 | 978 | 14 | 992 | 857 | 15,96 | 6,06 | 290 | -15 | 19,77 | 19,67 | 19,45 | 18,38 | 16,01 | 6,25 | 161 | 0 | 0,47 | 848 | 1010 | 872 | 9,76 | 69,9 | 16764 |
| Июнь 1970 | 2 | 807 | 11 | 818 | 707 | 15,54 | 5,85 | 265 | -24 | 19,48 | 19,38 | 18,84 | 18,16 | 15,76 | 6,06 | 0 | 0 | 0,47 | 846 | 846 | 731 | 9,70 | 69,3 | 16623 |
| Июнь 1970 | 3 | 669 | 7 | 677 | 584 | 15,54 | 5,59 | 265 | 0 | 18,87 | 18,77 | 18,21 | 17,66 | 15,54 | 5,85 | 0 | 0 | 0,47 | 676 | 676 | 584 | 9,69 | 55,3 | 13261 |
| Июль 1970 | 1-3 | 402 | 44 | 446 | 1195 | 15,54 | 5,20 | 265 | 0 | 18,05 | 17,95 | 17,35 | 16,99 | 15,54 | 5,59 | 0 | 0 | 0,69 | 445 | 446 | 1195 | 9,95 | 37,4 | 27804 |
| Август 1970 | 1-3 | 202 | 13 | 215 | 576 | 16,90 | 5,31 | 359 | 94 | 17,37 | 17,27 | 17,17 | 17,07 | 16,77 | 5,36 | 0 | 0 | 0,48 | 180 | 180 | 482 | 11,41 | 17,4 | 12972 |
| Сентябрь 1970 | 1-3 | 110 | 21 | 131 | 340 | 16,90 | 5,36 | 359 | 0 | 17,50 | 17,40 | 17,30 | 17,20 | 16,90 | 5,31 | 0 | 0 | 0,32 | 131 | 131 | 340 | 11,58 | 12,8 | 9195 |
| Октябрь 1970 | 1-3 | 123 | 60 | 183 | 490 | 16,90 | 6,06 | 359 | 0 | 17,50 | 17,40 | 17,30 | 17,20 | 16,90 | 5,36 | 0 | 0 | 0,20 | 183 | 183 | 490 | 11,54 | 17,8 | 13239 |
| Ноябрь 1970 | 1-3 | 269 | 68 | 337 | 874 | 15,54 | 5,46 | 265 | -94 | 17,70 | 17,60 | 16,99 | 16,71 | 15,61 | 5,54 | 0 | 0 | 0,0 | 373 | 373 | 967 | 10,08 | 31,9 | 22938 |
| Декабрь 1970 | 1-3 | 230 | 60 | 290 | 777 | 15,54 | 5,46 | 265 | 0 | 17,45 | 17,35 | 17,28 | 17,18 | 15,54 | 5,46 | 0 | 0 | 0,0 | 290 | 290 | 777 | 10,08 | 24,7 | 18357 |
| Январь 1971 | 1-3 | 256 | 35 | 291 | 779 | 15,54 | 5,48 | 265 | 0 | 17,49 | 17,39 | 17,30 | 17,20 | 15,54 | 5,46 | 0 | 0 | 0,0 | 291 | 291 | 779 | 10,08 | 24,8 | 18419 |
| Февраль 1971 | 1-3 | 255 | 63 | 318 | 769 | 15,54 | 5,43 | 265 | 0 | 17,63 | 17,53 | 16,92 | 16,66 | 15,54 | 5,48 | 0 | 0 | 0,0 | 318 | 318 | 769 | 10,06 | 27,0 | 18137 |
| Март 1971 | 1-3 | 234 | 28 | 262 | 702 | 15,54 | 6,01 | 265 | 0 | 17,48 | 17,38 | 17,28 | 17,18 | 15,54 | 5,43 | 0 | 0 | 0,0 | 262 | 262 | 702 | 10,11 | 22,3 | 16625 |
| Апрель 1971 | 1 | 441 | 368 | 809 | 699 | 15,54 | 6,28 | 265 | 0 | 19,49 | 19,39 | 18,85 | 18,16 | 15,54 | 6,01 | 0 | 0 | 0,0 | 808 | 809 | 699 | 9,53 | 65,0 | 15600 |
| Апрель 1971 | 2 | 744 | 624 | 1368 | 1182 | 16,30 | 6,58 | 314 | 49 | 20,51 | 20,41 | 19,61 | 18,94 | 16,18 | 6,60 | 464 | 0 | 0,0 | 848 | 1312 | 1133 | 9,59 | 68,6 | 16462 |
| Апрель 1971 | 3 | 979 | 285 | 1264 | 1092 | 16,24 | 6,42 | 310 | -4 | 20,22 | 20,12 | 19,34 | 18,72 | 16,25 | 6,55 | 421 | 0 | 0,0 | 848 | 1269 | 1096 | 9,70 | 69,4 | 16658 |
| Май 1971 | 1 | 979 | 107 | 1086 | 938 | 16,09 | 6,25 | 299 | -11 | 19,79 | 19,69 | 18,95 | 18,38 | 16,12 | 6,35 | 250 | 0 | 0,18 | 848 | 1099 | 949 | 9,77 | 69,9 | 16771 |
| Май 1971 | 2 | 864 | 67 | 930 | 804 | 15,83 | 6,06 | 282 | -17 | 19,76 | 19,66 | 19,23 | 18,37 | 15,90 | 6,18 | 101 | 0 | 0,18 | 848 | 950 | 820 | 9,72 | 69,5 | 16684 |
| Май 1971 | 3 | 708 | 108 | 816 | 776 | 15,54 | 5,82 | 265 | -17 | 19,44 | 19,34 | 18,80 | 18,12 | 15,63 | 6,04 | 0 | 0 | 0,18 | 834 | 834 | 792 | 9,59 | 67,5 | 17812 |
| Июнь 1971 | 1 | 625 | 29 | 654 | 565 | 15,54 | 5,69 | 265 | 0 | 18,79 | 18,69 | 18,13 | 17,60 | 15,54 | 5,82 | 0 | 0 | 0,47 | 654 | 654 | 565 | 9,71 | 53,6 | 12860 |
| Июнь 1971 | 2 | 430 | 115 | 545 | 471 | 15,54 | 5,56 | 265 | 0 | 18,40 | 18,30 | 17,72 | 17,28 | 15,54 | 5,69 | 0 | 0 | 0,47 | 545 | 545 | 471 | 9,85 | 45,2 | 10859 |
| Июнь 1971 | 3 | 371 | 36 | 407 | 351 | 15,54 | 5,20 | 265 | 0 | 17,90 | 17,80 | 17,20 | 16,88 | 15,54 | 5,56 | 0 | 0 | 0,47 | 406 | 406 | 351 | 9,98 | 34,2 | 8206 |
| Июль 1971 | 1-3 | 270 | 18 | 288 | 771 | 16,90 | 5,38 | 359 | 94 | 17,35 | 17,25 | 17,20 | 17,10 | 16,80 | 5,42 | 0 | 0 | 0,69 | 252 | 253 | 678 | 11,38 | 24,4 | 18130 |
| Август 1971 | 1-3 | 193 | 10 | 203 | 544 | 16,90 | 5,32 | 359 | 0 | 17,50 | 17,40 | 17,30 | 17,20 | 16,90 | 5,38 | 0 | 0 | 0,48 | 203 | 203 | 544 | 11,52 | 19,7 | 14645 |
| Сентябрь 1971 | 1-3 | 125 | 10 | 135 | 350 | 16,90 | 5,29 | 359 | 0 | 17,50 | 17,40 | 17,30 | 17,20 | 16,90 | 5,32 | 0 | 0 | 0,32 | 135 | 135 | 350 | 11,58 | 13,2 | 9474 |
| Октябрь 1971 | 1-3 | 85 | 23 | 108 | 289 | 16,90 | 6,06 | 359 | 0 | 17,50 | 17,40 | 17,30 | 17,20 | 16,90 | 5,29 | 0 | 0 | 0,20 | 108 | 108 | 289 | 11,60 | 10,6 | 7852 |
| Ноябрь 1971 | 1-3 | 206 | 35 | 241 | 625 | 15,54 | 5,45 | 265 | -94 | 17,50 | 17,40 | 17,30 | 17,20 | 15,61 | 5,45 | 0 | 0 | 0,0 | 277 | 277 | 718 | 10,16 | 23,9 | 17195 |
| Декабрь 1971 | 1-3 | 264 | 23 | 287 | 769 | 15,54 | 5,40 | 265 | 0 | 17,48 | 17,38 | 17,30 | 17,20 | 15,54 | 5,45 | 0 | 0 | 0,0 | 287 | 287 | 769 | 10,09 | 24,4 | 18172 |
| Январь 1972 | 1-3 | 210 | 12 | 222 | 595 | 15,54 | 5,34 | 265 | 0 | 17,50 | 17,40 | 17,30 | 17,20 | 15,54 | 5,40 | 0 | 0 | 0,0 | 222 | 222 | 595 | 10,14 | 19,0 | 14136 |
| Февраль 1972 | 1-3 | 157 | 7 | 164 | 411 | 15,54 | 5,33 | 265 | 0 | 17,50 | 17,40 | 17,30 | 17,20 | 15,54 | 5,34 | 0 | 0 | 0,0 | 164 | 164 | 411 | 10,20 | 14,1 | 9818 |
| Март 1972 | 1-3 | 132 | 12 | 144 | 386 | 15,54 | 5,63 | 265 | 0 | 17,50 | 17,40 | 17,30 | 17,20 | 15,54 | 5,33 | 0 | 0 | 0,0 | 144 | 144 | 386 | 10,21 | 12,4 | 9231 |
| Апрель 1972 | 1 | 178 | 84 | 261 | 226 | 15,20 | 5,74 | 246 | -19 | 17,86 | 17,76 | 17,15 | 16,84 | 15,23 | 5,45 | 0 | 0 | 0,0 | 284 | 284 | 245 | 9,78 | 23,4 | 5627 |
| Апрель 1972 | 2 | 212 | 599 | 811 | 700 | 15,54 | 6,10 | 265 | 19 | 19,28 | 19,18 | 18,63 | 17,99 | 15,51 | 5,99 | 0 | 0 | 0,0 | 788 | 788 | 681 | 9,52 | 63,3 | 15196 |
| Апрель 1972 | 3 | 641 | 351 | 992 | 857 | 15,96 | 6,06 | 290 | 24 | 19,76 | 19,66 | 19,28 | 18,38 | 15,86 | 6,20 | 116 | 0 | 0,0 | 848 | 964 | 833 | 9,66 | 69,1 | 16591 |
| Май 1972 | 1 | 651 | 132 | 783 | 677 | 15,54 | 5,84 | 265 | -24 | 19,36 | 19,26 | 18,71 | 18,06 | 15,65 | 6,01 | 0 | 0 | 0,18 | 811 | 811 | 701 | 9,64 | 66,0 | 15835 |
| Май 1972 | 2 | 591 | 75 | 666 | 575 | 15,54 | 5,69 | 265 | 0 | 18,84 | 18,74 | 18,17 | 17,64 | 15,54 | 5,84 | 0 | 0 | 0,18 | 666 | 666 | 575 | 9,70 | 54,5 | 13078 |
| Май 1972 | 3 | 504 | 41 | 545 | 518 | 15,54 | 5,71 | 265 | 0 | 18,40 | 18,30 | 17,72 | 17,28 | 15,54 | 5,69 | 0 | 0 | 0,18 | 545 | 545 | 518 | 9,85 | 45,3 | 11950 |
| Июнь 1972 | 1 | 536 | 23 | 559 | 483 | 15,54 | 5,20 | 265 | 0 | 18,45 | 18,35 | 17,77 | 17,32 | 15,54 | 5,71 | 0 | 0 | 0,47 | 559 | 559 | 483 | 9,83 | 46,3 | 11116 |
| Июнь 1972 | 2 | 380 | 11 | 392 | 338 | 16,10 | 5,49 | 299 | 34 | 17,85 | 17,75 | 17,14 | 16,84 | 16,04 | 5,51 | 0 | 0 | 0,47 | 352 | 352 | 304 | 10,53 | 31,3 | 7522 |
| Июнь 1972 | 3 | 322 | 6 | 328 | 284 | 16,10 | 5,20 | 299 | 0 | 17,62 | 17,52 | 16,91 | 16,65 | 16,10 | 5,49 | 0 | 0 | 0,47 | 328 | 328 | 284 | 10,61 | 29,3 | 7041 |
| Июль 1972 | 1-3 | 153 | 66 | 219 | 587 | 16,90 | 5,30 | 359 | 60 | 17,37 | 17,27 | 17,17 | 17,07 | 16,84 | 5,37 | 0 | 0 | 0,69 | 196 | 197 | 527 | 11,47 | 19,0 | 14153 |
| Август 1972 | 1-3 | 111 | 5 | 116 | 311 | 16,90 | 5,26 | 359 | 0 | 17,50 | 17,40 | 17,30 | 17,20 | 16,90 | 5,30 | 0 | 0 | 0,48 | 116 | 116 | 311 | 11,60 | 11,3 | 8409 |
| Сентябрь 1972 | 1-3 | 60 | 4 | 64 | 165 | 16,90 | 5,24 | 359 | 0 | 17,50 | 17,40 | 17,30 | 17,20 | 16,90 | 5,26 | 0 | 0 | 0,32 | 63 | 64 | 165 | 11,64 | 6,2 | 4475 |
| Октябрь 1972 | 1-3 | 35 | 8 | 43 | 116 | 16,90 | 6,06 | 359 | 0 | 17,50 | 17,40 | 17,30 | 17,20 | 16,90 | 5,24 | 0 | 0 | 0,20 | 43 | 43 | 116 | 11,66 | 4,2 | 3155 |
| Ноябрь 1972 | 1-3 | 80 | 17 | 97 | 250 | 15,54 | 5,45 | 265 | -94 | 17,50 | 17,40 | 17,30 | 17,20 | 15,60 | 5,32 | 0 | 0 | 0,0 | 133 | 133 | 344 | 10,28 | 11,6 | 8384 |
| Декабрь 1972 | 1-3 | 252 | 27 | 279 | 747 | 15,54 | 5,35 | 265 | 0 | 17,45 | 17,35 | 17,30 | 17,20 | 15,54 | 5,45 | 0 | 0 | 0,0 | 279 | 279 | 747 | 10,09 | 23,8 | 17678 |
| Январь 1973 | 1-3 | 161 | 6 | 167 | 447 | 15,54 | 5,32 | 265 | 0 | 17,50 | 17,40 | 17,30 | 17,20 | 15,54 | 5,35 | 0 | 0 | 0,0 | 167 | 167 | 447 | 10,19 | 14,4 | 10685 |
| Февраль 1973 | 1-3 | 131 | 6 | 137 | 331 | 15,54 | 5,34 | 265 | 0 | 17,50 | 17,40 | 17,30 | 17,20 | 15,54 | 5,32 | 0 | 0 | 0,0 | 137 | 137 | 331 | 10,22 | 11,8 | 7938 |
| Март 1973 | 1-3 | 148 | 12 | 160 | 429 | 15,54 | 5,79 | 265 | 0 | 17,50 | 17,40 | 17,30 | 17,20 | 15,54 | 5,34 | 0 | 0 | 0,0 | 160 | 160 | 429 | 10,20 | 13,8 | 10243 |
| Апрель 1973 | 1 | 252 | 152 | 404 | 349 | 15,20 | 5,66 | 246 | -19 | 18,37 | 18,27 | 17,68 | 17,25 | 15,23 | 5,58 | 0 | 0 | 0,0 | 426 | 426 | 368 | 9,65 | 34,8 | 8341 |
| Апрель 1973 | 2 | 473 | 272 | 745 | 643 | 15,54 | 5,97 | 265 | 19 | 19,04 | 18,94 | 18,38 | 17,80 | 15,51 | 5,91 | 0 | 0 | 0,0 | 722 | 722 | 624 | 9,60 | 58,5 | 14039 |
| Апрель 1973 | 3 | 660 | 117 | 777 | 671 | 15,54 | 5,85 | 265 | 0 | 19,24 | 19,14 | 18,59 | 17,96 | 15,54 | 5,97 | 0 | 0 | 0,0 | 777 | 777 | 671 | 9,57 | 62,7 | 15048 |
| Май 1973 | 1 | 609 | 66 | 675 | 583 | 15,54 | 5,83 | 265 | 0 | 18,87 | 18,77 | 18,20 | 17,66 | 15,54 | 5,85 | 0 | 0 | 0,18 | 674 | 675 | 583 | 9,69 | 55,1 | 13233 |
| Май 1973 | 2 | 600 | 59 | 659 | 569 | 15,54 | 5,78 | 265 | 0 | 18,81 | 18,71 | 18,15 | 17,61 | 15,54 | 5,83 | 0 | 0 | 0,18 | 659 | 659 | 569 | 9,71 | 54,0 | 12948 |
| Май 1973 | 3 | 582 | 33 | 614 | 584 | 15,54 | 5,69 | 265 | 0 | 18,65 | 18,55 | 17,97 | 17,48 | 15,54 | 5,78 | 0 | 0 | 0,18 | 614 | 614 | 584 | 9,76 | 50,6 | 13350 |
| Июнь 1973 | 1 | 536 | 9 | 545 | 471 | 15,54 | 5,60 | 265 | 0 | 18,40 | 18,30 | 17,72 | 17,28 | 15,54 | 5,69 | 0 | 0 | 0,47 | 544 | 545 | 471 | 9,85 | 45,2 | 10851 |
| Июнь 1973 | 2 | 442 | 14 | 456 | 394 | 15,54 | 5,56 | 265 | 0 | 18,08 | 17,98 | 17,38 | 17,02 | 15,54 | 5,60 | 0 | 0 | 0,47 | 456 | 456 | 394 | 9,94 | 38,2 | 9167 |
| Июнь 1973 | 3 | 391 | 19 | 410 | 354 | 15,54 | 5,20 | 265 | 0 | 17,92 | 17,82 | 17,21 | 16,89 | 15,54 | 5,56 | 0 | 0 | 0,47 | 409 | 409 | 354 | 9,98 | 34,4 | 8265 |
| Июль 1973 | 1-3 | 188 | 6 | 194 | 520 | 16,90 | 5,27 | 359 | 94 | 17,36 | 17,26 | 17,16 | 17,06 | 16,76 | 5,34 | 0 | 0 | 0,69 | 158 | 159 | 426 | 11,42 | 15,4 | 11459 |
| Август 1973 | 1-3 | 73 | 4 | 77 | 205 | 16,90 | 5,26 | 359 | 0 | 17,50 | 17,40 | 17,30 | 17,20 | 16,90 | 5,27 | 0 | 0 | 0,48 | 76 | 77 | 205 | 11,63 | 7,5 | 5565 |
| Сентябрь 1973 | 1-3 | 64 | 9 | 73 | 188 | 16,90 | 5,29 | 359 | 0 | 17,50 | 17,40 | 17,30 | 17,20 | 16,90 | 5,26 | 0 | 0 | 0,32 | 72 | 73 | 188 | 11,64 | 7,1 | 5108 |
| Октябрь 1973 | 1-3 | 92 | 16 | 108 | 289 | 16,90 | 6,06 | 359 | 0 | 17,50 | 17,40 | 17,30 | 17,20 | 16,90 | 5,29 | 0 | 0 | 0,20 | 108 | 108 | 289 | 11,60 | 10,6 | 7852 |
| Ноябрь 1973 | 1-3 | 184 | 39 | 223 | 578 | 15,54 | 5,41 | 265 | -94 | 17,50 | 17,40 | 17,30 | 17,20 | 15,61 | 5,43 | 0 | 0 | 0,0 | 259 | 259 | 672 | 10,17 | 22,4 | 16109 |
| Декабрь 1973 | 1-3 | 226 | 12 | 238 | 637 | 15,54 | 5,47 | 265 | 0 | 17,50 | 17,40 | 17,30 | 17,20 | 15,54 | 5,41 | 0 | 0 | 0,0 | 238 | 238 | 637 | 10,13 | 20,3 | 15134 |
| Январь 1974 | 1-3 | 298 | 12 | 310 | 830 | 15,54 | 5,45 | 265 | 0 | 17,60 | 17,50 | 16,89 | 16,63 | 15,54 | 5,47 | 0 | 0 | 0,0 | 310 | 310 | 830 | 10,07 | 26,3 | 19589 |
| Февраль 1974 | 1-3 | 267 | 14 | 281 | 680 | 15,54 | 5,43 | 265 | 0 | 17,41 | 17,31 | 17,28 | 17,18 | 15,54 | 5,45 | 0 | 0 | 0,0 | 281 | 281 | 680 | 10,09 | 23,9 | 16079 |
| Март 1974 | 1-3 | 233 | 27 | 260 | 696 | 15,54 | 5,95 | 265 | 0 | 17,50 | 17,40 | 17,30 | 17,20 | 15,54 | 5,43 | 0 | 0 | 0,0 | 260 | 260 | 696 | 10,11 | 22,2 | 16501 |
Приложение N 17
к Правилам использования водных ресурсов
Волховского водохранилища, утвержденным
приказом Росводресурсов
от____________ 20__ N ________
Таблицы расчетных режимов пропуска модельных половодий обеспеченностью 0,5 % и 3 % через сооружения Волховского гидроузла (по модели 1966 г.)
Таблица расчетных режимов пропуска модельных половодий через сооружения Волховского гидроузла
| Сутки | Дата по модели | Обеспеченность 0,5 % | Обеспеченность 3 % | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Приток м?/с | Сброс, м?/с | Уровень водохрани-лища, м | Приток м?/с | Сброс, м?/с | Уровень водохрани-лища, м | ||||||||
| ГЭС | Плотина | Водоспуск | Суммарный | ГЭС | Плотина | Водоспуск | Суммарный | ||||||
| 1 | 15.03.1966 | 245 | 245 | 0 | 0 | 245 | 15,20 | 210 | 210 | 0 | 0,0 | 210 | 15,20 |
| 2 | 16.03.1966 | 280 | 261 | 0 | 0 | 261 | 15,23 | 240 | 228 | 0 | 0,0 | 228 | 15,22 |
| 3 | 17.03.1966 | 371 | 352 | 0 | 0 | 352 | 15,26 | 319 | 307 | 0 | 0,0 | 307 | 15,24 |
| 4 | 18.03.1966 | 434 | 409 | 0 | 0 | 409 | 15,30 | 372 | 359 | 0 | 0,0 | 359 | 15,26 |
| 5 | 19.03.1966 | 530 | 505 | 0 | 0 | 505 | 15,34 | 455 | 442 | 0 | 0,0 | 442 | 15,28 |
| 6 | 20.03.1966 | 624 | 592 | 0 | 0 | 592 | 15,39 | 536 | 524 | 0 | 0,0 | 524 | 15,30 |
| 7 | 21.03.1966 | 701 | 657 | 0 | 0 | 657 | 15,44 | 601 | 588 | 0 | 0,0 | 588 | 15,32 |
| 8 | 22.03.1966 | 741 | 719 | 0 | 0 | 719 | 15,49 | 636 | 623 | 0 | 0,0 | 623 | 15,34 |
| 9 | 23.03.1966 | 886 | 848 | 0 | 0 | 848 | 15,55 | 760 | 747 | 0 | 0,0 | 747 | 15,36 |
| 10 | 24.03.1966 | 949 | 848 | 25 | 0 | 873 | 15,66 | 815 | 802 | 0 | 0,0 | 802 | 15,38 |
| 11 | 25.03.1966 | 940 | 848 | 36 | 0 | 884 | 15,74 | 807 | 794 | 0 | 0,0 | 794 | 15,40 |
| 12 | 26.03.1966 | 986 | 848 | 60 | 0 | 908 | 15,86 | 846 | 827 | 0 | 0,0 | 827 | 15,43 |
| 13 | 27.03.1966 | 977 | 848 | 71 | 0 | 919 | 15,94 | 838 | 812 | 0 | 0,0 | 812 | 15,47 |
| 14 | 28.03.1966 | 977 | 849 | 84 | 0 | 933 | 16,01 | 838 | 805 | 0 | 0,0 | 805 | 15,52 |
| 15 | 29.03.1966 | 1040 | 850 | 115 | 0 | 965 | 16,09 | 894 | 848 | 5 | 0,0 | 853 | 15,58 |
| 16 | 30.03.1966 | 1170 | 848 | 158 | 0 | 1006 | 16,16 | 1010 | 848 | 31 | 0,0 | 879 | 15,77 |
| 17 | 31.03.1966 | 1270 | 848 | 244 | 0 | 1092 | 16,36 | 1090 | 848 | 95 | 0,0 | 943 | 15,98 |
| 18 | 01.04.1966 | 1340 | 848 | 339 | 0 | 1188 | 16,55 | 1150 | 848 | 159 | 0,0 | 1007 | 16,17 |
| 19 | 02.04.1966 | 1390 | 848 | 423 | 0 | 1271 | 16,71 | 1190 | 848 | 223 | 0,0 | 1071 | 16,32 |
| 20 | 03.04.1966 | 1420 | 848 | 490 | 0 | 1338 | 16,82 | 1220 | 848 | 281 | 0,0 | 1129 | 16,43 |
| 21 | 04.04.1966 | 1480 | 848 | 551 | 0 | 1399 | 16,92 | 1270 | 848 | 316 | 0,0 | 1164 | 16,51 |
| 22 | 05.04.1966 | 1580 | 848 | 616 | 0 | 1464 | 17,02 | 1360 | 848 | 387 | 0,0 | 1235 | 16,64 |
| 23 | 06.04.1966 | 1670 | 848 | 690 | 0 | 1538 | 17,13 | 1440 | 848 | 470 | 0,0 | 1318 | 16,78 |
| 24 | 07.04.1966 | 1820 | 848 | 793 | 39 | 1680 | 17,26 | 1570 | 848 | 570 | 0,0 | 1418 | 16,94 |
| 25 | 08.04.1966 | 1980 | 848 | 854 | 217 | 1919 | 17,34 | 1700 | 848 | 672 | 0,0 | 1520 | 17,10 |
| 26 | 09.04.1966 | 2050 | 848 | 876 | 300 | 2023 | 17,37 | 1760 | 848 | 776 | 9,2 | 1634 | 17,24 |
| 27 | 10.04.1966 | 2120 | 848 | 891 | 361 | 2100 | 17,39 | 1820 | 848 | 827 | 111 | 1786 | 17,31 |
| 28 | 11.04.1966 | 2300 | 848 | 922 | 476 | 2246 | 17,43 | 1970 | 848 | 854 | 220 | 1923 | 17,34 |
| 29 | 12.04.1966 | 2410 | 848 | 949 | 579 | 2376 | 17,47 | 2070 | 848 | 878 | 309 | 2036 | 17,38 |
| 30 | 13.04.1966 | 2430 | 848 | 960 | 610 | 2417 | 17,48 | 2080 | 848 | 887 | 341 | 2076 | 17,39 |
| 31 | 14.04.1966 | 2530 | 848 | 975 | 680 | 2503 | 17,50 | 2170 | 848 | 901 | 392 | 2141 | 17,41 |
| 32 | 15.04.1966 | 2610 | 848 | 982 | 700 | 2530 | 17,51 | 2250 | 848 | 909 | 419 | 2176 | 17,42 |
| 33 | 16.04.1966 | 2530 | 848 | 982 | 700 | 2530 | 17,52 | 2170 | 848 | 909 | 416 | 2172 | 17,42 |
| 34 | 17.04.1966 | 2470 | 848 | 973 | 668 | 2489 | 17,50 | 2120 | 848 | 900 | 391 | 2139 | 17,41 |
| 35 | 18.04.1966 | 2440 | 848 | 966 | 635 | 2448 | 17,49 | 2090 | 848 | 891 | 360 | 2099 | 17,40 |
| 36 | 19.04.1966 | 2410 | 848 | 960 | 610 | 2418 | 17,49 | 2070 | 848 | 887 | 341 | 2075 | 17,39 |
| 37 | 20.04.1966 | 2380 | 848 | 953 | 594 | 2395 | 17,48 | 2040 | 848 | 882 | 318 | 2048 | 17,38 |
| 38 | 21.04.1966 | 2350 | 848 | 946 | 565 | 2358 | 17,47 | 2020 | 848 | 878 | 300 | 2026 | 17,38 |
| 39 | 22.04.1966 | 2330 | 848 | 941 | 546 | 2335 | 17,46 | 2000 | 848 | 871 | 292 | 2011 | 17,37 |
| 40 | 23.04.1966 | 2290 | 848 | 935 | 517 | 2301 | 17,45 | 1960 | 848 | 864 | 259 | 1971 | 17,36 |
| 41 | 24.04.1966 | 2270 | 848 | 929 | 504 | 2281 | 17,44 | 1950 | 848 | 861 | 244 | 1953 | 17,36 |
| 42 | 25.04.1966 | 2220 | 848 | 919 | 466 | 2233 | 17,43 | 1910 | 848 | 855 | 218 | 1921 | 17,35 |
| 43 | 26.04.1966 | 2210 | 848 | 915 | 449 | 2213 | 17,43 | 1890 | 848 | 850 | 199 | 1898 | 17,34 |
| 44 | 27.04.1966 | 2200 | 848 | 914 | 441 | 2202 | 17,42 | 1880 | 848 | 845 | 194 | 1887 | 17,33 |
| 45 | 28.04.1966 | 2170 | 848 | 909 | 420 | 2177 | 17,42 | 1860 | 848 | 841 | 176 | 1866 | 17,33 |
| 46 | 29.04.1966 | 2140 | 848 | 904 | 398 | 2150 | 17,41 | 1840 | 848 | 838 | 160 | 1845 | 17,32 |
| 47 | 30.04.1966 | 2120 | 848 | 897 | 385 | 2129 | 17,40 | 1820 | 848 | 835 | 143 | 1825 | 17,32 |
| 48 | 01.05.1966 | 2090 | 848 | 891 | 359 | 2098 | 17,40 | 1800 | 848 | 831 | 126 | 1805 | 17,31 |
| 49 | 02.05.1966 | 2070 | 848 | 887 | 341 | 2075 | 17,39 | 1780 | 848 | 828 | 110 | 1785 | 17,31 |
| 50 | 03.05.1966 | 2070 | 848 | 886 | 336 | 2070 | 17,39 | 1770 | 848 | 825 | 100 | 1773 | 17,31 |
| 51 | 04.05.1966 | 1940 | 848 | 866 | 266 | 1980 | 17,36 | 1670 | 848 | 809 | 45 | 1702 | 17,29 |
| 52 | 05.05.1966 | 1900 | 848 | 854 | 210 | 1912 | 17,35 | 1630 | 848 | 797 | 2 | 1647 | 17,27 |
| 53 | 06.05.1966 | 1880 | 848 | 847 | 196 | 1892 | 17,34 | 1610 | 848 | 783 | 0 | 1631 | 17,25 |
| 54 | 07.05.1966 | 1840 | 848 | 839 | 164 | 1851 | 17,33 | 1580 | 848 | 763 | 0 | 1611 | 17,23 |
| 55 | 08.05.1966 | 1810 | 848 | 833 | 137 | 1818 | 17,32 | 1560 | 848 | 741 | 0 | 1589 | 17,20 |
| 56 | 09.05.1966 | 1790 | 848 | 829 | 118 | 1796 | 17,31 | 1530 | 848 | 717 | 0 | 1565 | 17,17 |
| 57 | 10.05.1966 | 1780 | 848 | 827 | 107 | 1783 | 17,31 | 1530 | 848 | 701 | 0 | 1549 | 17,15 |
| 58 | 11.05.1966 | 1730 | 848 | 818 | 84 | 1750 | 17,30 | 1490 | 848 | 682 | 0 | 1530 | 17,13 |
| 59 | 12.05.1966 | 1690 | 848 | 809 | 44 | 1701 | 17,28 | 1450 | 848 | 654 | 0 | 1502 | 17,08 |
| 60 | 13.05.1966 | 1660 | 848 | 803 | 17 | 1668 | 17,28 | 1420 | 848 | 624 | 0 | 1472 | 17,04 |
| 61 | 14.05.1966 | 1640 | 848 | 799 | 1 | 1648 | 17,27 | 1410 | 848 | 599 | 0 | 1447 | 17,00 |
| 62 | 15.05.1966 | 1630 | 848 | 792 | 0 | 1640 | 17,26 | 1400 | 848 | 579 | 0 | 1427 | 16,96 |
| 63 | 16.05.1966 | 1610 | 848 | 781 | 0 | 1629 | 17,25 | 1380 | 848 | 559 | 0 | 1407 | 16,93 |
| 64 | 17.05.1966 | 1590 | 848 | 765 | 0 | 1613 | 17,23 | 1370 | 848 | 541 | 0 | 1390 | 16,91 |
| 65 | 18.05.1966 | 1570 | 848 | 747 | 0 | 1595 | 17,21 | 1350 | 848 | 525 | 0 | 1373 | 16,88 |
| 66 | 19.05.1966 | 1550 | 848 | 728 | 0 | 1576 | 17,19 | 1330 | 848 | 507 | 0 | 1355 | 16,85 |
| 67 | 20.05.1966 | 1560 | 848 | 717 | 0 | 1566 | 17,17 | 1340 | 848 | 497 | 0 | 1346 | 16,84 |
| 68 | 21.05.1966 | 1520 | 848 | 705 | 0 | 1553 | 17,16 | 1300 | 848 | 483 | 0 | 1331 | 16,81 |
| 69 | 22.05.1966 | 1490 | 848 | 682 | 0 | 1530 | 17,13 | 1280 | 848 | 461 | 0 | 1310 | 16,78 |
| 70 | 23.05.1966 | 1480 | 848 | 661 | 0 | 1510 | 17,10 | 1270 | 848 | 444 | 0 | 1293 | 16,75 |
| 71 | 24.05.1966 | 1460 | 848 | 643 | 0 | 1491 | 17,07 | 1250 | 848 | 428 | 0 | 1276 | 16,72 |
| 72 | 25.05.1966 | 1390 | 848 | 613 | 0 | 1461 | 17,02 | 1190 | 848 | 399 | 0 | 1247 | 16,67 |
| 73 | 26.05.1966 | 1440 | 848 | 594 | 0 | 1442 | 16,99 | 1240 | 848 | 386 | 0 | 1234 | 16,65 |
| 74 | 27.05.1966 | 1420 | 848 | 588 | 0 | 1436 | 16,98 | 1220 | 848 | 383 | 0 | 1232 | 16,64 |
| 75 | 28.05.1966 | 1400 | 848 | 574 | 0 | 1422 | 16,96 | 1210 | 848 | 375 | 0 | 1224 | 16,63 |
| 76 | 29.05.1966 | 1390 | 848 | 559 | 0 | 1407 | 16,93 | 1190 | 848 | 364 | 0 | 1212 | 16,61 |
| 77 | 30.05.1966 | 1370 | 848 | 544 | 0 | 1392 | 16,91 | 1170 | 848 | 349 | 0 | 1197 | 16,58 |
| 78 | 31.05.1966 | 1350 | 848 | 526 | 0 | 1374 | 16,88 | 1160 | 848 | 334 | 0 | 1182 | 16,55 |
| 79 | 01.06.1966 | 1330 | 848 | 508 | 0 | 1356 | 16,85 | 1140 | 848 | 319 | 0 | 1168 | 16,52 |
| 80 | 02.06.1966 | 1320 | 848 | 492 | 0 | 1340 | 16,83 | 1130 | 848 | 304 | 0 | 1153 | 16,49 |
| 81 | 03.06.1966 | 1320 | 848 | 481 | 0 | 1330 | 16,81 | 1130 | 848 | 294 | 0 | 1143 | 16,47 |
| 82 | 04.06.1966 | 1370 | 848 | 491 | 0 | 1340 | 16,83 | 1170 | 848 | 299 | 0 | 1147 | 16,48 |
| 83 | 05.06.1966 | 1360 | 848 | 504 | 0 | 1352 | 16,85 | 1170 | 848 | 309 | 0 | 1157 | 16,50 |
| 84 | 06.06.1966 | 1300 | 848 | 490 | 0 | 1339 | 16,83 | 1120 | 848 | 302 | 0 | 1150 | 16,49 |
| 85 | 07.06.1966 | 1210 | 848 | 445 | 0 | 1294 | 16,75 | 1040 | 848 | 268 | 0 | 1117 | 16,42 |
| 86 | 08.06.1966 | 1170 | 848 | 395 | 0 | 1243 | 16,66 | 1010 | 848 | 229 | 0 | 1078 | 16,34 |
| 87 | 09.06.1966 | 1160 | 848 | 358 | 0 | 1207 | 16,60 | 998 | 848 | 200 | 0 | 1048 | 16,27 |
| 88 | 10.06.1966 | 1140 | 848 | 332 | 0 | 1181 | 16,55 | 982 | 848 | 177 | 0 | 1025 | 16,22 |
| 89 | 11.06.1966 | 1140 | 848 | 314 | 0 | 1163 | 16,51 | 974 | 848 | 159 | 0 | 1008 | 16,18 |
| 90 | 12.06.1966 | 977 | 848 | 264 | 0 | 1112 | 16,42 | 838 | 848 | 122 | 0 | 971 | 16,08 |
| 91 | 13.06.1966 | 986 | 848 | 210 | 0 | 1059 | 16,30 | 846 | 848 | 78 | 0 | 927 | 15,94 |
| 92 | 14.06.1966 | 977 | 848 | 180 | 0 | 1028 | 16,23 | 838 | 848 | 49 | 0 | 898 | 15,84 |
| 93 | 15.06.1966 | 958 | 848 | 157 | 0 | 1006 | 16,17 | 822 | 848 | 32 | 0 | 880 | 15,75 |
| 94 | 16.06.1966 | 940 | 848 | 137 | 0 | 986 | 16,12 | 807 | 848 | 18 | 0 | 866 | 15,66 |
| 95 | 17.06.1966 | 926 | 848 | 120 | 0 | 968 | 16,07 | 795 | 848 | 4 | 0 | 853 | 15,57 |
| 96 | 18.06.1966 | 913 | 848 | 104 | 0 | 952 | 16,02 | 783 | 848 | 0 | 0 | 848 | 15,54 |
| 97 | 19.06.1966 | 893 | 848 | 86 | 0 | 934 | 15,96 | 767 | 848 | 0 | 0 | 848 | 15,54 |
| 98 | 20.06.1966 | 883 | 848 | 69 | 0 | 917 | 15,91 | 758 | 827 | 0 | 0 | 827 | 15,54 |
| 99 | 21.06.1966 | 880 | 848 | 57 | 0 | 905 | 15,86 | 755 | 755 | 0 | 0 | 755 | 15,54 |
| 100 | 22.06.1966 | 863 | 848 | 45 | 0 | 894 | 15,82 | 741 | 741 | 0 | 0 | 741 | 15,54 |
| 101 | 23.06.1966 | 852 | 848 | 36 | 0 | 884 | 15,77 | 731 | 731 | 0 | 0 | 731 | 15,54 |
| 102 | 24.06.1966 | 837 | 848 | 27 | 0 | 876 | 15,72 | 719 | 719 | 0 | 0 | 719 | 15,54 |
| 103 | 25.06.1966 | 829 | 848 | 18 | 0 | 867 | 15,66 | 711 | 711 | 0 | 0 | 711 | 15,54 |
| 104 | 26.06.1966 | 816 | 848 | 9 | 0 | 858 | 15,60 | 700 | 700 | 0 | 0 | 700 | 15,54 |
| 105 | 27.06.1966 | 803 | 848 | 1 | 0 | 849 | 15,54 | 689 | 689 | 0 | 0 | 689 | 15,54 |
| 106 | 28.06.1966 | 790 | 848 | 0 | 0 | 848 | 15,54 | 678 | 678 | 0 | 0 | 678 | 15,54 |
| 107 | 29.06.1966 | 771 | 848 | 0 | 0 | 848 | 15,54 | 662 | 662 | 0 | 0 | 662 | 15,54 |
| 108 | 30.06.1966 | 765 | 827 | 0 | 0 | 827 | 15,54 | 656 | 656 | 0 | 0 | 656 | 15,54 |
| 109 | 01.07.1966 | 753 | 752 | 0 | 0 | 753 | 15,54 | 646 | 645 | 0 | 0 | 646 | 15,54 |
| 110 | 02.07.1966 | 743 | 742 | 0 | 0 | 743 | 15,54 | 638 | 637 | 0 | 0 | 638 | 15,54 |
| 111 | 03.07.1966 | 735 | 734 | 0 | 0 | 735 | 15,54 | 631 | 630 | 0 | 0 | 631 | 15,54 |
| 112 | 04.07.1966 | 727 | 726 | 0 | 0 | 727 | 15,54 | 624 | 623 | 0 | 0 | 624 | 15,54 |
| 113 | 05.07.1966 | 715 | 714 | 0 | 0 | 715 | 15,54 | 613 | 612 | 0 | 0 | 613 | 15,54 |
| 114 | 06.07.1966 | 708 | 707 | 0 | 0 | 708 | 15,54 | 608 | 607 | 0 | 0 | 608 | 15,54 |
| 115 | 07.07.1966 | 705 | 704 | 0 | 0 | 705 | 15,54 | 605 | 604 | 0 | 0 | 605 | 15,54 |
| 116 | 08.07.1966 | 688 | 687 | 0 | 0 | 688 | 15,54 | 590 | 589 | 0 | 0 | 590 | 15,54 |
| 117 | 09.07.1966 | 682 | 681 | 0 | 0 | 682 | 15,54 | 585 | 584 | 0 | 0 | 585 | 15,54 |
| 118 | 10.07.1966 | 675 | 674 | 0 | 0 | 675 | 15,54 | 580 | 579 | 0 | 0 | 580 | 15,54 |
| 119 | 11.07.1966 | 683 | 682 | 0 | 0 | 683 | 15,54 | 586 | 585 | 0 | 0 | 586 | 15,54 |
| 120 | 12.07.1966 | 671 | 670 | 0 | 0 | 671 | 15,54 | 576 | 575 | 0 | 0 | 576 | 15,54 |
| 121 | 13.07.1966 | 636 | 635 | 0 | 0 | 636 | 15,54 | 546 | 545 | 0 | 0 | 546 | 15,54 |
| 122 | 14.07.1966 | 635 | 634 | 0 | 0 | 635 | 15,54 | 545 | 544 | 0 | 0 | 545 | 15,54 |
| 123 | 15.07.1966 | 623 | 622 | 0 | 0 | 623 | 15,54 | 535 | 534 | 0 | 0 | 535 | 15,54 |
| 124 | 16.07.1966 | 618 | 617 | 0 | 0 | 618 | 15,54 | 530 | 529 | 0 | 0 | 530 | 15,54 |
| 125 | 17.07.1966 | 611 | 610 | 0 | 0 | 611 | 15,54 | 525 | 524 | 0 | 0 | 525 | 15,54 |
| 126 | 18.07.1966 | 612 | 611 | 0 | 0 | 612 | 15,54 | 525 | 524 | 0 | 0 | 525 | 15,54 |
| 127 | 19.07.1966 | 591 | 590 | 0 | 0 | 591 | 15,54 | 507 | 506 | 0 | 0 | 507 | 15,54 |
| 128 | 20.07.1966 | 622 | 621 | 0 | 0 | 622 | 15,54 | 533 | 532 | 0 | 0 | 533 | 15,54 |
| 129 | 21.07.1966 | 608 | 607 | 0 | 0 | 608 | 15,54 | 521 | 520 | 0 | 0 | 521 | 15,54 |
| 130 | 22.07.1966 | 588 | 587 | 0 | 0 | 588 | 15,54 | 505 | 504 | 0 | 0 | 505 | 15,54 |
| 131 | 23.07.1966 | 574 | 573 | 0 | 0 | 574 | 15,54 | 493 | 492 | 0 | 0 | 493 | 15,54 |
| 132 | 24.07.1966 | 559 | 558 | 0 | 0 | 559 | 15,54 | 480 | 479 | 0 | 0 | 480 | 15,54 |
| 133 | 25.07.1966 | 548 | 547 | 0 | 0 | 548 | 15,54 | 470 | 469 | 0 | 0 | 470 | 15,54 |
| 134 | 26.07.1966 | 555 | 554 | 0 | 0 | 555 | 15,54 | 477 | 476 | 0 | 0 | 477 | 15,54 |
| 135 | 27.07.1966 | 555 | 554 | 0 | 0 | 555 | 15,54 | 477 | 476 | 0 | 0 | 477 | 15,54 |
| 136 | 28.07.1966 | 547 | 546 | 0 | 0 | 547 | 15,54 | 470 | 469 | 0 | 0 | 470 | 15,54 |
| 137 | 29.07.1966 | 448 | 447 | 0 | 0 | 448 | 15,54 | 385 | 384 | 0 | 0 | 385 | 15,54 |
| 138 | 30.07.1966 | 461 | 460 | 0 | 0 | 461 | 15,54 | 396 | 395 | 0 | 0 | 396 | 15,54 |
График пропуска половодья обеспеченностью 0,5 %
График пропуска половодья обеспеченностью 3 %
Приложение N 18
к Правилам использования водных ресурсов
Волховского водохранилища, утвержденным
приказом Росводресурсов
от____________ 20__ N ________
Таблица расчетных режимов пропуска модельных паводков обеспеченностью 0,5 % и 3 % через сооружения Волховского гидроузла (по модели 2019 г.)
Таблица расчетных режимов пропуска модельных паводков через сооружения Волховского гидроузла
| Сутки | Дата по модели | Вероятность 0,5 % | Вероятность 3 % | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Приток м?/с | Сброс, м?/с | Уровень водохрани-лища, м | Приток м?/с | Сброс, м?/с | Уровень водохрани-лища, м | ||||||||
| ГЭС | Плотина | Водоспуск | Суммарный | ГЭС | Плотина | Водоспуск | Суммарный | ||||||
| 1 | 05.11.2019 | 994 | 848 | 16 | 0 | 864 | 15,64 | 775 | 848 | 0 | 0 | 848 | 15,49 |
| 2 | 06.11.2019 | 1190 | 848 | 84 | 0 | 932 | 15,93 | 927 | 848 | 0 | 0 | 848 | 15,49 |
| 3 | 07.11.2019 | 1340 | 848 | 206 | 0 | 1054 | 16,27 | 1050 | 848 | 24 | 0 | 872 | 15,68 |
| 4 | 08.11.2019 | 1410 | 848 | 346 | 0 | 1194 | 16,56 | 1100 | 848 | 85 | 0 | 933 | 15,95 |
| 5 | 09.11.2019 | 1460 | 848 | 461 | 0 | 1309 | 16,77 | 1130 | 848 | 147 | 0 | 995 | 16,13 |
| 6 | 10.11.2019 | 1580 | 848 | 572 | 0 | 1420 | 16,95 | 1230 | 848 | 219 | 0 | 1068 | 16,31 |
| 7 | 11.11.2019 | 1710 | 848 | 678 | 0 | 1526 | 17,11 | 1330 | 848 | 313 | 0 | 1161 | 16,50 |
| 8 | 12.11.2019 | 1750 | 848 | 779 | 9 | 1636 | 17,24 | 1360 | 848 | 398 | 0 | 1246 | 16,66 |
| 9 | 13.11.2019 | 1780 | 848 | 820 | 91 | 1759 | 17,30 | 1390 | 848 | 461 | 0 | 1309 | 16,77 |
| 10 | 14.11.2019 | 1830 | 848 | 832 | 132 | 1812 | 17,32 | 1430 | 848 | 513 | 0 | 1361 | 16,86 |
| 11 | 15.11.2019 | 1840 | 848 | 836 | 152 | 1837 | 17,32 | 1440 | 848 | 552 | 0 | 1400 | 16,92 |
| 12 | 16.11.2019 | 1840 | 848 | 837 | 155 | 1840 | 17,32 | 1440 | 848 | 573 | 0 | 1421 | 16,95 |
| 13 | 17.11.2019 | 1860 | 848 | 839 | 167 | 1855 | 17,33 | 1450 | 848 | 586 | 0 | 1434 | 16,97 |
| 14 | 18.11.2019 | 1850 | 848 | 839 | 165 | 1852 | 17,33 | 1450 | 848 | 593 | 0 | 1441 | 16,99 |
| 15 | 19.11.2019 | 1840 | 848 | 837 | 157 | 1843 | 17,32 | 1440 | 848 | 594 | 0 | 1442 | 16,99 |
| 16 | 20.11.2019 | 1840 | 848 | 837 | 155 | 1840 | 17,32 | 1440 | 848 | 593 | 0 | 1441 | 16,99 |
| 17 | 21.11.2019 | 1840 | 848 | 837 | 155 | 1840 | 17,32 | 1430 | 848 | 590 | 0 | 1438 | 16,98 |
| 18 | 22.11.2019 | 1830 | 848 | 836 | 149 | 1833 | 17,32 | 1430 | 848 | 587 | 0 | 1435 | 16,98 |
| 19 | 23.11.2019 | 1820 | 848 | 834 | 141 | 1823 | 17,32 | 1420 | 848 | 581 | 0 | 1430 | 16,97 |
| 20 | 24.11.2019 | 1810 | 848 | 832 | 132 | 1813 | 17,32 | 1410 | 848 | 573 | 0 | 1421 | 16,95 |
| 21 | 25.11.2019 | 1790 | 848 | 829 | 118 | 1795 | 17,31 | 1400 | 848 | 564 | 0 | 1412 | 16,94 |
| 22 | 26.11.2019 | 1770 | 848 | 826 | 102 | 1776 | 17,31 | 1380 | 848 | 552 | 0 | 1400 | 16,92 |
| 23 | 27.11.2019 | 1770 | 848 | 824 | 99 | 1771 | 17,31 | 1380 | 848 | 541 | 0 | 1389 | 16,91 |
| 24 | 28.11.2019 | 1750 | 848 | 820 | 93 | 1760 | 17,30 | 1360 | 848 | 530 | 0 | 1378 | 16,89 |
| 25 | 29.11.2019 | 1750 | 848 | 817 | 85 | 1750 | 17,30 | 1360 | 848 | 521 | 0 | 1369 | 16,87 |
| 26 | 30.11.2019 | 1740 | 848 | 816 | 78 | 1743 | 17,29 | 1350 | 848 | 513 | 0 | 1361 | 16,86 |
| 27 | 01.12.2019 | 1720 | 848 | 813 | 64 | 1725 | 17,29 | 1340 | 848 | 505 | 0 | 1353 | 16,85 |
| 28 | 02.12.2019 | 1710 | 848 | 811 | 54 | 1713 | 17,29 | 1330 | 848 | 495 | 0 | 1343 | 16,83 |
| 29 | 03.12.2019 | 1550 | 848 | 778 | 2 | 1628 | 17,25 | 1210 | 848 | 454 | 0 | 1302 | 16,77 |
| 30 | 04.12.2019 | 1620 | 848 | 760 | 0 | 1608 | 17,22 | 1260 | 848 | 424 | 0 | 1272 | 16,71 |
| 31 | 05.12.2019 | 1670 | 848 | 781 | 0 | 1629 | 17,25 | 1300 | 848 | 429 | 0 | 1277 | 16,72 |
| 32 | 06.12.2019 | 1720 | 848 | 808 | 38 | 1693 | 17,28 | 1340 | 848 | 451 | 0 | 1299 | 16,76 |
| 33 | 07.12.2019 | 1700 | 848 | 810 | 47 | 1704 | 17,28 | 1330 | 848 | 468 | 0 | 1316 | 16,79 |
| 34 | 08.12.2019 | 1710 | 848 | 810 | 49 | 1708 | 17,29 | 1330 | 848 | 475 | 0 | 1323 | 16,80 |
| 35 | 09.12.2019 | 1730 | 848 | 813 | 64 | 1725 | 17,29 | 1350 | 848 | 485 | 0 | 1333 | 16,82 |
| 36 | 10.12.2019 | 1740 | 848 | 815 | 74 | 1737 | 17,29 | 1360 | 848 | 496 | 0 | 1344 | 16,83 |
| 37 | 11.12.2019 | 1740 | 848 | 816 | 76 | 1740 | 17,29 | 1360 | 848 | 504 | 0 | 1352 | 16,85 |
| 38 | 12.12.2019 | 1740 | 848 | 816 | 76 | 1740 | 17,29 | 1350 | 848 | 505 | 0 | 1353 | 16,85 |
| 39 | 13.12.2019 | 1730 | 848 | 814 | 70 | 1733 | 17,29 | 1340 | 848 | 501 | 0 | 1349 | 16,84 |
| 40 | 14.12.2019 | 1710 | 848 | 811 | 56 | 1715 | 17,29 | 1330 | 848 | 493 | 0 | 1341 | 16,83 |
| 41 | 15.12.2019 | 1700 | 848 | 809 | 45 | 1703 | 17,28 | 1330 | 848 | 488 | 0 | 1336 | 16,82 |
| 42 | 16.12.2019 | 1690 | 848 | 808 | 37 | 1693 | 17,28 | 1320 | 848 | 482 | 0 | 1330 | 16,81 |
| 43 | 17.12.2019 | 1680 | 848 | 806 | 29 | 1683 | 17,28 | 1310 | 848 | 474 | 0 | 1322 | 16,80 |
| 44 | 18.12.2019 | 1680 | 848 | 805 | 27 | 1680 | 17,28 | 1310 | 848 | 468 | 0 | 1316 | 16,79 |
| 45 | 19.12.2019 | 1700 | 848 | 808 | 39 | 1695 | 17,28 | 1330 | 848 | 471 | 0 | 1319 | 16,79 |
| 46 | 20.12.2019 | 1700 | 848 | 809 | 43 | 1700 | 17,28 | 1320 | 848 | 474 | 0 | 1322 | 16,80 |
| 47 | 21.12.2019 | 1690 | 848 | 808 | 37 | 1693 | 17,28 | 1320 | 848 | 473 | 0 | 1321 | 16,80 |
| 48 | 22.12.2019 | 1690 | 848 | 807 | 35 | 1690 | 17,28 | 1320 | 848 | 472 | 0 | 1320 | 16,80 |
| 49 | 23.12.2019 | 1680 | 848 | 806 | 29 | 1683 | 17,28 | 1310 | 848 | 469 | 0 | 1317 | 16,79 |
| 50 | 24.12.2019 | 1680 | 848 | 805 | 27 | 1680 | 17,28 | 1310 | 848 | 466 | 0 | 1314 | 16,79 |
| 51 | 25.12.2019 | 1600 | 848 | 789 | 1 | 1639 | 17,26 | 1240 | 848 | 444 | 0 | 1292 | 16,75 |
| 52 | 26.12.2019 | 1650 | 848 | 785 | 0 | 1633 | 17,25 | 1290 | 848 | 433 | 0 | 1281 | 16,73 |
| 53 | 27.12.2019 | 1710 | 848 | 805 | 28 | 1681 | 17,28 | 1330 | 848 | 448 | 0 | 1296 | 16,75 |
| 54 | 28.12.2019 | 1700 | 848 | 809 | 44 | 1702 | 17,28 | 1330 | 848 | 465 | 0 | 1313 | 16,78 |
| 55 | 29.12.2019 | 1700 | 848 | 809 | 43 | 1700 | 17,28 | 1330 | 848 | 473 | 0 | 1321 | 16,80 |
| 56 | 30.12.2019 | 1710 | 848 | 810 | 49 | 1707 | 17,28 | 1330 | 848 | 478 | 0 | 1326 | 16,80 |
| 57 | 31.12.2019 | 1700 | 848 | 809 | 45 | 1703 | 17,28 | 1330 | 848 | 480 | 0 | 1328 | 16,81 |
| 58 | 01.01.2020 | 1700 | 848 | 809 | 43 | 1700 | 17,28 | 1330 | 848 | 481 | 0 | 1329 | 16,81 |
| 59 | 02.01.2020 | 1710 | 848 | 810 | 49 | 1707 | 17,28 | 1330 | 848 | 481 | 0 | 1329 | 16,81 |
| 60 | 03.01.2020 | 1710 | 848 | 811 | 51 | 1710 | 17,29 | 1330 | 848 | 482 | 0 | 1330 | 16,81 |
| 61 | 04.01.2020 | 1710 | 848 | 811 | 51 | 1710 | 17,29 | 1340 | 848 | 485 | 0 | 1333 | 16,82 |
| 62 | 05.01.2020 | 1710 | 848 | 811 | 51 | 1710 | 17,29 | 1330 | 848 | 486 | 0 | 1334 | 16,82 |
| 63 | 06.01.2020 | 1710 | 848 | 811 | 51 | 1710 | 17,29 | 1330 | 848 | 484 | 0 | 1332 | 16,81 |
| 64 | 07.01.2020 | 1710 | 848 | 811 | 51 | 1710 | 17,29 | 1330 | 848 | 483 | 0 | 1331 | 16,81 |
| 65 | 08.01.2020 | 1710 | 848 | 811 | 51 | 1710 | 17,29 | 1330 | 848 | 482 | 0 | 1330 | 16,81 |
| 66 | 09.01.2020 | 1710 | 848 | 811 | 51 | 1710 | 17,29 | 1340 | 848 | 485 | 0 | 1333 | 16,82 |
| 67 | 10.01.2020 | 1700 | 848 | 809 | 45 | 1703 | 17,28 | 1330 | 848 | 486 | 0 | 1334 | 16,82 |
| 68 | 11.01.2020 | 1690 | 848 | 808 | 37 | 1693 | 17,28 | 1320 | 848 | 481 | 0 | 1329 | 16,81 |
| 69 | 12.01.2020 | 1690 | 848 | 807 | 35 | 1690 | 17,28 | 1320 | 848 | 476 | 0 | 1324 | 16,80 |
| 70 | 13.01.2020 | 1680 | 848 | 806 | 29 | 1683 | 17,28 | 1310 | 848 | 471 | 0 | 1319 | 16,79 |
| 71 | 14.01.2020 | 1690 | 848 | 807 | 33 | 1687 | 17,28 | 1320 | 848 | 470 | 0 | 1318 | 16,79 |
| 72 | 15.01.2020 | 1700 | 848 | 808 | 41 | 1697 | 17,28 | 1320 | 848 | 471 | 0 | 1319 | 16,79 |
| 73 | 16.01.2020 | 1710 | 848 | 810 | 49 | 1707 | 17,28 | 1330 | 848 | 474 | 0 | 1322 | 16,80 |
| 74 | 17.01.2020 | 1730 | 848 | 813 | 64 | 1725 | 17,29 | 1350 | 848 | 484 | 0 | 1332 | 16,81 |
| 75 | 18.01.2020 | 1790 | 848 | 823 | 98 | 1768 | 17,30 | 1390 | 848 | 505 | 0 | 1353 | 16,85 |
| 76 | 19.01.2020 | 1780 | 848 | 827 | 106 | 1781 | 17,31 | 1390 | 848 | 524 | 0 | 1372 | 16,88 |
| 77 | 20.01.2020 | 1770 | 848 | 825 | 100 | 1773 | 17,31 | 1380 | 848 | 530 | 0 | 1378 | 16,89 |
| 78 | 21.01.2020 | 1760 | 848 | 822 | 98 | 1768 | 17,30 | 1380 | 848 | 531 | 0 | 1379 | 16,89 |
| 79 | 22.01.2020 | 1740 | 848 | 817 | 81 | 1746 | 17,29 | 1350 | 848 | 522 | 0 | 1370 | 16,88 |
| 80 | 23.01.2020 | 1700 | 848 | 811 | 52 | 1711 | 17,29 | 1330 | 848 | 506 | 0 | 1354 | 16,85 |
| 81 | 24.01.2020 | 1690 | 848 | 808 | 37 | 1693 | 17,28 | 1320 | 848 | 491 | 0 | 1339 | 16,83 |
| 82 | 25.01.2020 | 1700 | 848 | 808 | 41 | 1697 | 17,28 | 1320 | 848 | 481 | 0 | 1329 | 16,81 |
| 83 | 26.01.2020 | 1670 | 848 | 805 | 25 | 1678 | 17,28 | 1300 | 848 | 471 | 0 | 1319 | 16,79 |
| 84 | 27.01.2020 | 1650 | 848 | 801 | 6 | 1656 | 17,27 | 1280 | 848 | 456 | 0 | 1304 | 16,77 |
| 85 | 28.01.2020 | 1620 | 848 | 792 | 0 | 1640 | 17,26 | 1270 | 848 | 442 | 0 | 1290 | 16,75 |
| 86 | 29.01.2020 | 1600 | 848 | 776 | 0 | 1624 | 17,24 | 1250 | 848 | 427 | 0 | 1275 | 16,72 |
| 87 | 30.01.2020 | 1610 | 848 | 766 | 0 | 1614 | 17,23 | 1260 | 848 | 418 | 0 | 1266 | 16,70 |
| 88 | 31.01.2020 | 1390 | 848 | 702 | 0 | 1550 | 17,16 | 1080 | 848 | 367 | 0 | 1215 | 16,62 |
| 89 | 01.02.2020 | 1330 | 848 | 615 | 0 | 1463 | 17,03 | 1030 | 848 | 294 | 0 | 1142 | 16,48 |
| 90 | 02.02.2020 | 1380 | 848 | 566 | 0 | 1414 | 16,95 | 1070 | 848 | 255 | 0 | 1103 | 16,39 |
| 91 | 03.02.2020 | 1420 | 848 | 561 | 0 | 1409 | 16,93 | 1100 | 848 | 248 | 0 | 1096 | 16,38 |
| 92 | 04.02.2020 | 1400 | 848 | 560 | 0 | 1408 | 16,94 | 1090 | 848 | 247 | 0 | 1095 | 16,38 |
| 93 | 05.02.2020 | 1250 | 848 | 511 | 0 | 1359 | 16,86 | 978 | 848 | 220 | 0 | 1068 | 16,32 |
| 94 | 06.02.2020 | 1200 | 848 | 442 | 0 | 1290 | 16,75 | 937 | 848 | 176 | 0 | 1024 | 16,22 |
| 95 | 07.02.2020 | 1090 | 848 | 370 | 0 | 1218 | 16,62 | 851 | 848 | 129 | 0 | 977 | 16,10 |
| 96 | 08.02.2020 | 967 | 848 | 282 | 0 | 1130 | 16,45 | 754 | 848 | 68 | 0 | 916 | 15,91 |
График пропуска паводка обеспеченностью 0,5 %
График пропуска паводка обеспеченностью 3 %
Приложение N 19
к Правилам использования водных ресурсов
Волховского водохранилища, утвержденным
приказом Росводресурсов
от____________ 20__ N ________
Продольные профили с координатами расчетных кривых свободной поверхности Волховского водохранилища и реки Волхов в верхнем (от озера Ильмень до Волховского гидроузла) и нижнем (от гидроузла до Ладожского озера) бьефах гидроузла Волховского водохранилища, при прохождении максимальных расходов воды расчетных обеспеченностей
Приложение N 20
к Правилам использования водных ресурсов
Волховского водохранилища, утвержденным
приказом Росводресурсов
от____________ 20__ N ________
Количество и состав гидрологических постов, состав их информационных элементов
| N поста | Река-пост | Расстояние, км от устья | Площадь бассейна, км? | Отметка нуля поста, м | Характеристика пункта наблюдений | Состав информационных элементов | Принадлежность |
|---|---|---|---|---|---|---|---|
| Ленинградская область | |||||||
| 72033 | Староладожский канал - Сясьские Рядки | 126 | - | 0,00 | гидрологический пост III разряда | уровни воды | ФГБУ "Северо-западное УГМС" |
| 72213 | р. Волхов - Волховская ГЭС | 27,0 | 79800 | 0,00 | - | уровни воды, расходы воды, ледовый режим | ПАО "ТГК-1" |
| 72239 | р. Пчевжа - Белая | 44 | 1690 | 18,92 | гидрологический пост I разряда | ФГБУ "Северо-западное УГМС" | |
| 72246 | р. Тигода - Любань | 86 | 589 | 28,90 | |||
| Новгородская область | |||||||
| 3900136 | озеро Ильмень - Войцы | - | 67200 | 15,00 | озерный гидрологический пост II разряда | уровни воды, ледовый режим | ФГБУ "Северо-западное УГМС" |
| 3900152 | озеро Ильмень - Коростынь | - | 67200 | 15,00 | озерный гидрологический пост I разряда | ||
| 3900187 | озеро Ильмень - Козынево | - | 67200 | 15,00 | озерный гидрологический пост II разряда | ||
| 72203 | р. Волхов - Новгород | 216 | 67500 | 15,00 | гидрологический пост III разряда | ||
| 72207 | р. Волхов - Краснофарфорный | 135 | 70000 | 15,00 | гидрологический пост II разряда | уровни воды, ледовый режим | |
| 72269 | р. Мста - Потерпелицы | 312 | 13200 | 66,07 | гидрологический пост I разряда | уровни воды, расходы воды, ледовый режим | |
| 72281 | р. Мста - Девкино | 84 | 22500 | 21,27 | гидрологический пост I разряда | ||
| 72327 | р. Уверь - Меглецы | 51 | 1750 | 132,88 | гидрологический пост I разряда | ||
| 72366 | р. Вельгия - Межуречье | 32 | 184 | 124,00 | гидрологический пост I разряда | ||
| 72423 | р. Пола - Налючи | 68 | 6450 | 18,44 | гидрологический пост I разряда | ||
| 72427 | р. Явонь - Малые Луки | 20 | 576 | 50,05 | гидрологический пост I разряда | ||
| 72463 | р. Ловать - Взвад | 7,5 | 21800 | 16,53 | гидрологический пост II разряда | уровни воды, ледовый режим | |
| 72478 | р. Кунья - Холм | 2,6 | 5140 | 42,19 | гидрологический пост I разряда | уровни воды, расходы воды, ледовый режим | ФГБУ "Северо-западное УГМС" |
| 72493 | р. Полисть - Старая Русса | 21 | 3510 | 16,64 | гидрологический пост III разряда | уровни воды | |
| 75502 | р. Тулебля - Старая Русса | 17 | 52,0 | 16,53 | гидрологический пост I разряда | уровни воды, расходы воды, ледовый режим | |
| 75504 | р. Перехода - Подсосонье | 50 | 95,1 | 63,22 | |||
| 72731 | р. Мда - Б. Заборовье | 9,4 | 619 | 45,60 | |||
| 72752 | р. Редья - Давыдово | 29 | 542 | 20,44 | |||
| 72760 | р. Полисть - Утушкино | 41 | 1450 | 18,55 | |||
| Псковская область | |||||||
| 72450 | р. Ловать - Узкое | 489 | 398 | 143,66 | гидрологический пост I разряда | уровни воды, расходы воды, ледовый режим | ФГБУ "Северо-западное УГМС" |
| 72454 | р. Ловать - Великие Луки | 355 | 3270 | 91,00 | |||
| 72508 | р. Шелонь - Порхов | 128 | 2950 | 43,50 | |||
| 72518 | р. Уза - Дубская | 28 | 515 | 50,47 | |||
| 72519 | р. Ситня - Пески | 13 | 906 | 35,60 | |||
Приложение N 21
к Правилам использования водных ресурсов
Волховского водохранилища, утвержденным
приказом Росводресурсов
от____________ 20__ N ________
Рекомендуемый образец
Указания по ведению режима Волховского водохранилища
На бланке Невско-Ладожского БВУ
Дата, исходящий номер
Директору филиала "Невский"
ПАО "ТГК-1"
Директору филиала АО "СО ЕЭС" Ленинградское РДУ"
Копия: Росводресурсы
С учетом рекомендаций Межведомственной рабочей группы по регулированию режимов работы Волховского водохранилища (заседание от _____ N __), складывающейся гидрологической и водохозяйственной обстановки, а также предложений водопользователей установить на период с ____________ по ____________ включительно (дата и время) (дата и время)
режим работы гидроузла Волховского водохранилища с суммарными сбросами в нижний бьеф: ___________________________________________________________,
(указываются сбросные расходы или диапазоны сбросных расходов с уточнением интервала их осреднения)
при следующих ограничениях: ______________________________________________.
(при необходимости указываются предельные отметки уровней воды в верхнем и нижнем бьефах гидроузла, минимальные суммарные
сбросы, предельные интенсивности наполнения (сработки) водохранилища, другие ограничения)
Руководитель _________________ _________________
(подпись) (фамилия, имя, отчество (при наличии)
Исполнитель
Телефон
-------------------------------------------
*(1) Зарегистрирован Минюстом России 4 мая 2011 г., регистрационный N 20655.
Обзор документа
Сроком на 15 лет планируется ввести в действие правила использования водных ресурсов Волховского водохранилища. Будут определены требования по безопасности в верхнем и нижнем бьефах водохранилища, объемы водопотребления, порядок регулирования режима функционирования водохранилища и др.
