Проект Приказа Федерального агентства водных ресурсов "Об утверждении Правил использования водных ресурсов Ремонтненского водохранилища" (подготовлен Росводресурсами 11.07.2024)

Досье на проект

Пояснительная записка

В соответствии с пунктом 4 Положения о разработке, согласовании и утверждении правил использования водохранилищ, в том числе типовых правил использования водохранилищ, утвержденного постановлением Правительства Российской Федерации от 22 апреля 2009 г. № 349 приказываю:

1. Утвердить прилагаемые Правила использования водных ресурсов Ремонтненского водохранилища.

2. Настоящий приказ действует в течение 15 лет с даты его вступления в силу.

Руководитель

Д.М. Кириллов

Утверждены
приказом Федерального агентства
водных ресурсов
от "___"____________N____

Правила использования водных ресурсов Ремонтненского водохранилища

I. Общие положения

1. Настоящие Правила разработаны в соответствии со статьей 45 Водного кодекса Российской Федерации, пунктом 4 Положения о разработке, согласовании и утверждении правил использования водохранилищ, в том числе типовых правил использования водохранилищ, утвержденного постановлением Правительства Российской Федерации от 22 апреля 2009 г. N 349, и Методическими указаниями по разработке правил использования водохранилищ, утвержденными приказом Министерства природных ресурсов и экологии Российской Федерации от 26 января 2011 г. N 17*(1).

2. Настоящие Правила определяют режим использования водных ресурсов, в том числе режим наполнения и сработки Ремонтненского водохранилища.

3. В настоящих Правилах все отметки нормативных и иных уровней воды, отметки сооружений гидроузла и других гидротехнических сооружений на водохранилище, отметки уровней воды на характеристиках пропускной способности сооружений и участков рек и водохранилища даны в действующей государственной Балтийской системе высот 1977 года.

II. Характеристики гидроузла, водохранилища и их возможностей

4. Ремонтненское водохранилище и гидроузел расположены в пределах Ростовской области, в 8,7 км северо-восточнее поселка Краснопартизанский, в 11 км юго-западнее поселка Денисовский и в 5,5 км юго-восточнее села Заповедное. Рельеф местности равнинный, с небольшими грядами возвышенностей, почва солонцеватая, в полосе влажного континентального климата.

5. Ремонтненское водохранилище образовано речным низконапорным гидроузлом и относится к русловому долинному типу, его полезный объем позволяет осуществляет многолетнее регулирование стока р. Чикалды

6. Начало строительства Ремонтненского водохранилища - 1959 год, ввод в эксплуатацию - 1960 год. Период первоначального заполнения водохранилища - 1961 год. Сведения о достижении проектных отметок отсутствуют.

7. Сведения о разработчике первоначального проекта гидроузла и водохранилища отсутствуют. Информация о месте хранения первоначальной проектной документации гидроузла отсутствует.

Проект реконструкции гидроузла и Ремонтненского водохранилища разрабатывала ведущая проектная организация Ремонтненского гидроузла на р. Чикалда - Государственный институт проектирования водного хозяйства южных районов РСФСР в 1989 году.

8. Ремонтенское водохранилище было создано в целях сельскохозяйственного обводнения и орошения засушливых земель восточных районов Ростовской области.

В настоящее время водных ресурсы Ремонтненского водохранилища используются в сельскохозяйственном обводнение.

9. Сведения о ранее действовавших нормативных документах, определявших режим использования водных ресурсов Ремонтненского водохранилища, отсутствуют.

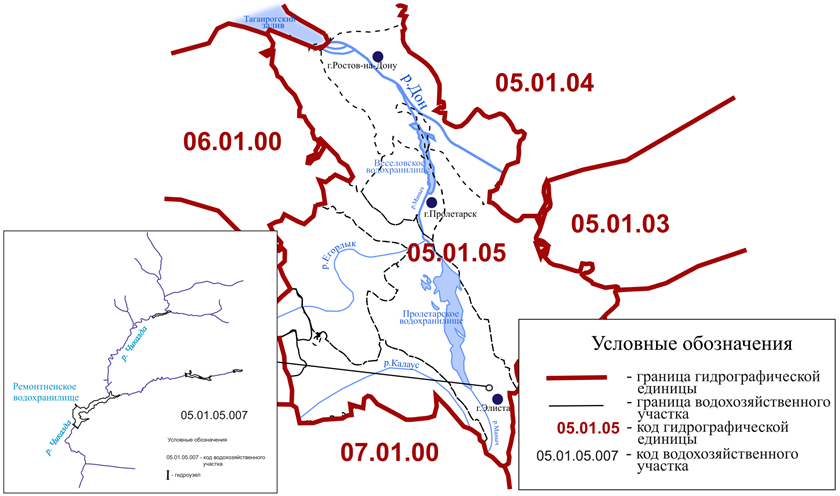

10. Карта-схема расположения гидроузла и Ремонтненского водохранилища с указанием границ гидрографических единиц и водохозяйственных участков, а также нанесением с нанесением положения постов гидрометрической сети наблюдений за водным режимом водных объектов, приведена в приложении N 1 к настоящим Правилам.

III. Основные характеристики водотока

11. Река Чикалда берет начало на высоте 180 м в 5 км севернее поселка Веселый и впадает с правого берега в Пролетарское водохранилище (озеро Маныч-Гудило) на 276 км от устья р. Западный Маныч на высоте 13 м. Общая длина реки 101 км, створ гидроузла Ремонтненского водохранилища расположен в 11 км от устья р. Чикалды. Площадь водосбора в створе гидроузла - 374 км2.

12. Параметры естественного годового стока р. Чикалды в створе гидроузла Ремонтненского водохранилища за 1981/82 - 2020/21 водохозяйственные годы:

Наименование параметра	Единица измерения	Значение параметра
Объем среднего многолетнего стока	млн м 3	5,472
Максимальный восстановленный объем годового стока и соответствующий ему водохозяйственный год	млн м 3	16,6 (1993/94)
Минимальный восстановленный объем годового стока и соответствующий ему водохозяйственный год	млн м 3	0,55 (1998/99)
Минимальный наблюденный расход воды	м 3/с	Наблюдения не проводились
Максимальный наблюденный расход воды	м 3/с	Наблюдения не проводились
Коэффициент изменчивости годового стока С v	-	0,8
Коэффициент асимметрии годового стока С s	-	1,6

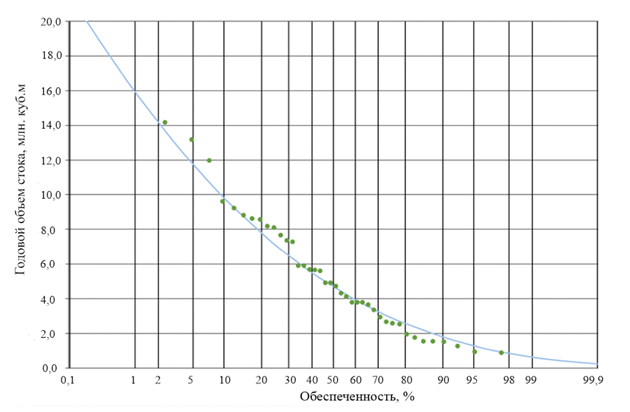

Расчетная кривая обеспеченности объемов годового стока р. Чикалды в створе гидроузла Ремонтненского водохранилища приведена в приложении N 2 к настоящим Правилам.

Обеспеченные значения объемов годового стока р. Чикалды в створе гидроузла Ремонтненского водохранилища:

Обеспеченность, %	1	5	10	20	50	75	95	97	99
Объем, млн м 3	20,30	14,10	11,30	8,40	4,38	2,28	0,656	0,481	0,219

Распределение объемов годового стока по сезонам года:

Условия водности,вероятность превышения	Объем стока, млн м 3 в % от годового
	годового (XI-X)	весеннего половодья (II-IV)	летне-осеннего периода (V-X)	зимней межени (XI-I)
Многоводный обеспеченность 10 %	11,30	8,76	0,250	2,29
	100%	77,58%	2,18%	20,24%
Средний по водности обеспеченность 50 %	4,38	3,43	0,161	0,789
	100%	78,42%	3,61%	17,97%
Маловодный обеспеченность 75 %	2,28	1,75	0,089	0,441
	100%	76,59%	3,93%	19,48%
Очень маловодный обеспеченность 95 %	0,656	0,410	0,073	0,173
	100%	56,50%	19,34%	24,17%

13. Для р. Чикалды наибольшая часть годового стока приходится на долю весеннего половодья (70 - 85 % от годового стока). Летне-осенняя межень редко нарушается дождевыми паводками значительно превышающими меженный сток. Доля летне-осеннего стока составляет 3 - 10 % от годового стока, зимний сток составляет 10 - 15 % от годового стока.

Половодье начинается в третьей декаде февраля, проходит в виде одной резко выраженной волны, на спаде осложненной дополнительными пиками меньшего размера. Половодье длится порядка 10 - 30 дней и завершается в конце марта-начале апреля.

Летне-осенняя межень наблюдается с мая и заканчивается к ноябрю. В летне-осенний период проходят редкие паводки, наибольший из которых может наблюдаться в любое время. Средняя продолжительность дождевого паводка составляет порядка 10 дней.

Межень зимнего периода наблюдается с ноября по январь включительно. Зимние паводки, вызванные таянием снега, проходят редко. К зимним паводкам относятся паводки смешанного происхождения от выпадения дождей и таяния снега, которые наблюдаются обычно в первую половину зимы (ноябре - декабре).

Максимальные расходы и объемы дождевых паводков по величине значительно ниже максимальных расходов и объемов половодья. Дождевые паводки наблюдаются в теплый период года, чаще всего (в 90 % случаев) с мая по октябрь. Редкие зимние паводки не значительны.

14. Статистические параметры максимального стока р. Чикалды в створе гидроузла Ремонтненского водохранилища, максимальные расходы и объемы половодья различной обеспеченности:

Наименование параметра	Единица измерения	Значение параметра
Средний многолетний максимальный расход	м 3/с	12,5
Коэффициент изменчивости максимальных расходов (C V)	-	1,05
Коэффициент асимметрии (C S)	-	2,1
Соотношение C S/C V	-	2,0
Средний многолетний объем стока в створе плотины	млн м 3	4,86
Коэффициент изменчивости (C V)	-	1,0
Коэффициент асимметрии (C S)	-	2,0
Соотношение C S/ C V	-	2,0

Расчетные максимальные расходы и объемы воды

Наименование параметра	Единица измерения	Значение параметра
Обеспеченность	%	0,1	0,5	1	3	5	10
Расход воды	м 3/с	109,00	83,10	71,40	49,10	45,20	34,30
Объем воды	млн м 3	33,57	25,75	22,35	18,46	14,57	11,17

Статистические параметры максимального стока р. Чикалды в створе гидроузла Ремонтненского водохранилища, максимальные расходы и объемы паводка различной обеспеченности:

Наименование параметра	Единица измерения	Значение параметра
Средний многолетний максимальный расход	м 3/с	10,6
Коэффициент вариации слоя паводка (C v)	-	0,58
Коэффициент асимметрии слоя паводка (C S)	-	3,3
Соотношение C S/C V максимальных расходов паводка	-	5,5-
Средний многолетний объем дождевого стока паводка в створе плотины	млн м 3	0,73
Коэффициент изменчивости максимальных объемов паводка (C V)	-	0,58
Коэффициент асимметрии максимальных объемов паводка (C S)	-	3,3
Соотношение C S/ C V максимальных объемов паводка	-	5,5

Расчетные максимальные расходы и объемы воды паводка

Наименование параметра	Единица измерения	Значение параметра
Обеспеченность	%	0,5	1	3	5	10	50
Расход воды	м 3/с	52,5	36,1	26,8	22,6	17,2	8,08
Объем воды	млн м 3	3,64	2,49	1,85	1,56	1,19	0,56

IV. Состав и описание гидротехнических сооружений водохранилища

15. Состав и описание гидротехнических сооружений гидроузла Ремонтненского водохранилища:

15.1. Земляная плотина - насыпная, однородная (из местных материалов). Длина по гребню - 700 м, отметка гребня плотины - 53,60 м, наибольшая высота - 13,3 м, ширина по гребню - 7,0 м.

15.2. Донный водовыпуск - расположен в теле плотины; трубчатый донный водоспуск из стали (труба круглого сечения диаметр 300 мм). Длина трубчатой части сооружения (до задвижки) - 155 м. Пропускная способность сооружения при полностью открытой задвижке и уровне воды на нормальном подпорном уровне (далее - НПУ) составляет 0,31 м3/с, при форсированном подпорном уровне (далее - ФПУ) составляет 0,33 м3/с. Отметка порога трубы донного водовыпуска в верхнем бьефе гидроузла - 41,10 м и нижнем бьефе гидроузла - 40,30 м. Работает при условии ежегодной очистки от наносов. Гасителей энергии в нижнем бьефе в составе гидроузла Ремонтненского водохранилища не предусмотрено. Правила, схемы разрешенного маневрирования затворами и ограничениями по маневрированию: запрещается осуществлять маневрирование задвижкой; для задвижки допускается только два положения - полностью открыта и полностью закрыта.

15.3. Паводковый водосброс - трубчатый водосброс автоматического действия сифонного типа с водосливным порогом на отметке НПУ, диаметр труб - 1200 мм (две нитки). Пропускная способность одного трубопровода при ФПУ составляет 9,81 м3/с; всего сооружения - 19,62 м3/с. Работает при условии ежегодной очистки от наносов. Конструкция гасителя энергии в нижнем бьефе - потокорассекающие пластины в концевой части трубчатого водосброса

15.4. Обходной катастрофический сбросной канал размещен в левобережном примыкании плотины, выполнен в земляном русле. Изливной (на поверхность водосбора) порог канала принят на отметке 51,80 м. Канал трапецеидального сечения. Напор на пороге водослива при ФПУ составляет 0,4 м; ширина канала по дну - 100 м; уклон канала на начальном участке составляет 0,003; длина канала - 400 м.

15.5. Характеристики пропускной способности водосбросных сооружений в зависимости от уровней воды в верхнем бьефе гидроузла Ремонтненского водохранилища приведены в приложении N 3 к настоящим Правилам.

16. Гидроэлектростанции, судоходные шлюзы и судоподъемные устройства, водозаборные сооружения, насосные станции и другие сооружения и устройства, в том числе не входящие в состав гидроузла Ремонтненского водохранилища гидротехнические сооружения, оказывающие влияние на режим использования водных ресурсов водохранилища или накладывающие определенные ограничения на режим регулирования уровней воды в водохранилище, в составе гидроузла и на акватории водохранилища отсутствуют.

V. Основные параметры водохранилища

17. Характерные (нормативные) уровни воды в Ремонтненском водохранилище:

Наименование параметра	Единица измерения	Значения параметра
НПУ (Нормальный подпорный уровень)	м	51,00
Уровень мертвого объема (далее - УМО)	м	44,90
ФПУ (Форсированный подпорный уровень)	м	52,20

18. Топографические характеристики Ремонтненского водохранилища:

Наименование параметра	Единица измерения	Значения параметра
Площадь зеркала водохранилища при НПУ	км 2	2,98
Площадь зеркала водохранилища при УМО	км 2	0,0059
Полная статическая емкость водохранилища при НПУ	млн м 3	2,96
Полная статическая емкость водохранилища при УМО	млн м 3	0,0286
Полезный объем водохранилища при НПУ	млн м 3	7,345
Полный форсированный объем водохранилища при отметке ФПУ	млн м 3	12,170
Объем форсировки водохранилища (между отметками ФПУ и НПУ)	млн м 3	4,855

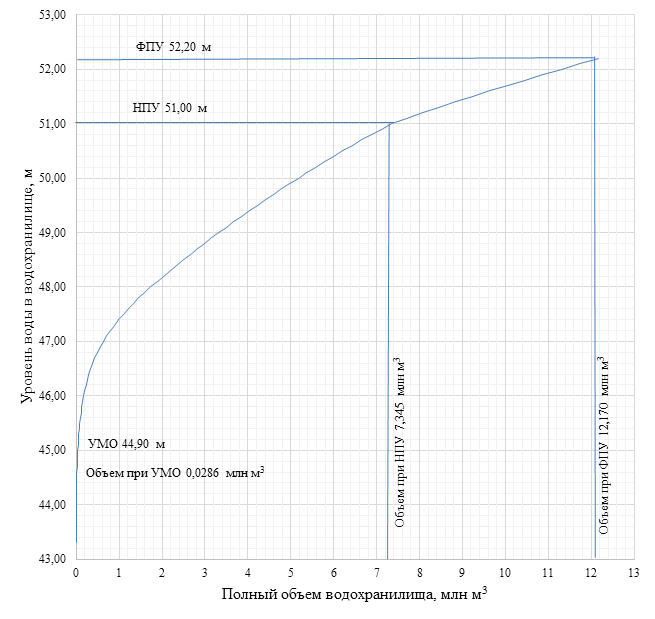

Статическая кривая зависимости объемов воды в Ремонтненского водохранилище от уровней и координаты статической кривой зависимости объемов воды в Ремонтненском водохранилище от уровней воды приведены в приложении N 4 к настоящим Правилам.

19. Состав и максимальная пропускная способность водопропускных сооружений гидроузла водохранилища:

Гидротехническое сооружение	Пропускная способность, м 3/с
	при НПУ	при ФПУ
Паводковый водосброс	0	19,62
Донный водовыпуск	0,31	0,33
Обходной катастрофический сбросной канал	0	54,80
Суммарная пропускная способность гидроузла	0,31	74,75

Допустимый максимальный (расчетный) расход воды нижнего бьефа при пропуске половодий расчетной вероятности превышения:

Максимальный (расчетный) расход воды, м 3/с, вероятностью превышения
0,5%	3%
69,00	40,00

20. Характерные расходы воды в нижнем бьефе гидроузла Ремонтненского водохранилища:

Наименование показателя	Единица измерения	Значение параметра
Расчетный средний многолетний расход воды	м 3/с	0,12

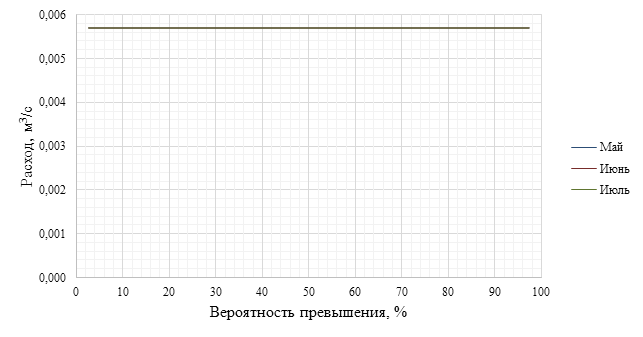

Расчетный среднемесячный расход воды вероятностью превышения 95% (по многолетнему ряду)	м 3/с	0,0057
Расчетный максимальный среднедекадный расход воды при пропуске половодья 1% обеспеченности	м 3/с	22,45

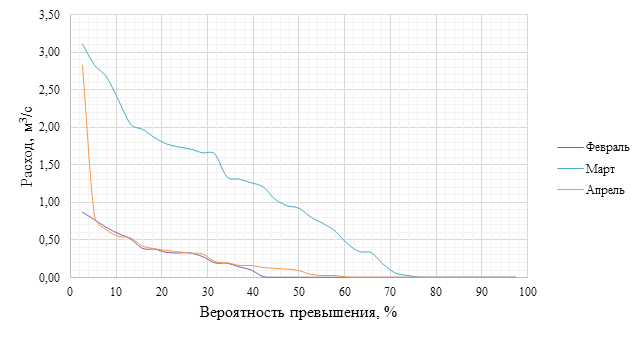

Минимальный среднесуточный расход воды по сезонам года: - весенний - летне-осенний - зимний	м 3/с	0,0057 0,0057 0,0057
Максимальный по условиям незатопления в нижнем бьефе расход воды	м 3/с	Требования не установлены

21. Расчетные уровни воды в нижнем бьефе гидроузла Ремонтненского водохранилища:

Наименование параметра	Единица измерения	Значение параметра, м
Уровень воды при среднемноголетнем расходе воды	м	38,36
Уровень воды при среднемесячном расходе воды 95% обеспеченности	м	38,20
Уровень воды при минимальном среднесуточном расходе воды: - весеннем - летне-осеннем - зимнем	м	38,20 38,20 38,20

22. Водные ресурсы Ремонтненского водохранилища используются для целей сельскохозяйственного обводнения. Допустимый объем забора (изъятия) воды из верхнего бьефа гидроузла составляет 0,152 млн м3 в год.

23. Среднемноголетний укрупненный водный баланс Ремонтненского водохранилища (по результатам расчета водохозяйственных балансов по многолетнему ряду с 1981/82 по 2020/21гг.):

Статья баланса	Единица измерения	Значение параметра,
Приходные статьи
Приток в водохранилище	млн м 3	5,472
Осадки на зеркало водохранилища	млн м 3	0,96
Расходные статьи
Потери на испарение с зеркала водохранилища	млн м 3	1,95
Отдача из верхнего бьефа	млн м 3	0,153
Поступление воды в нижний бьеф, через паводковый водосброс и водовыпуск	млн м 3	3,76
Потери на фильтрацию	млн м 3	0,18
Неучтенные статьи водного баланса	млн м 3	0,389

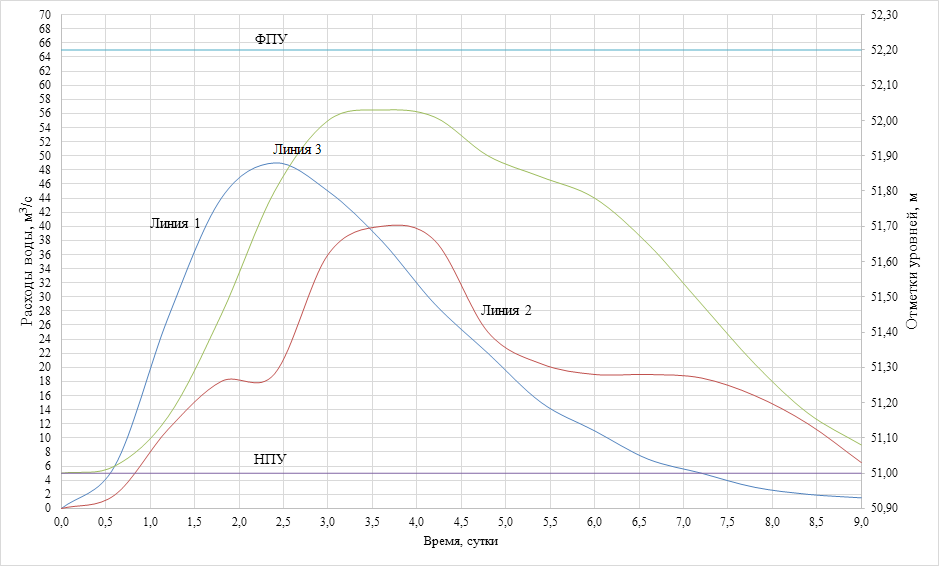

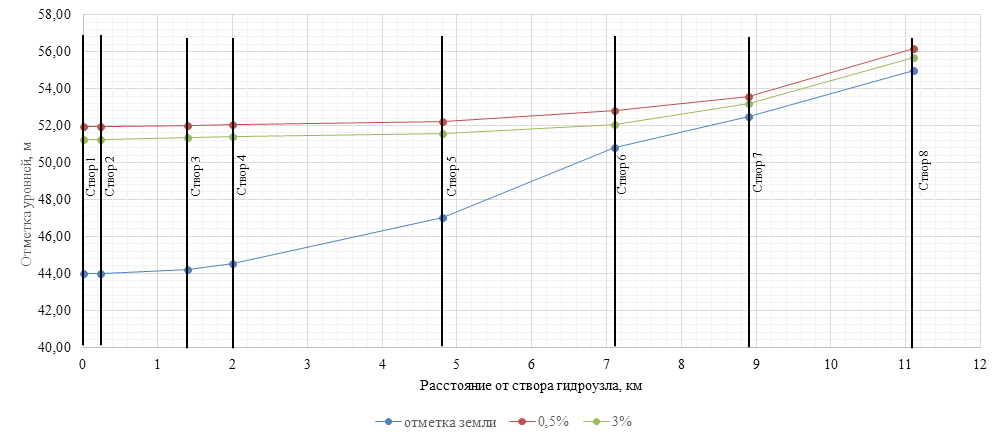

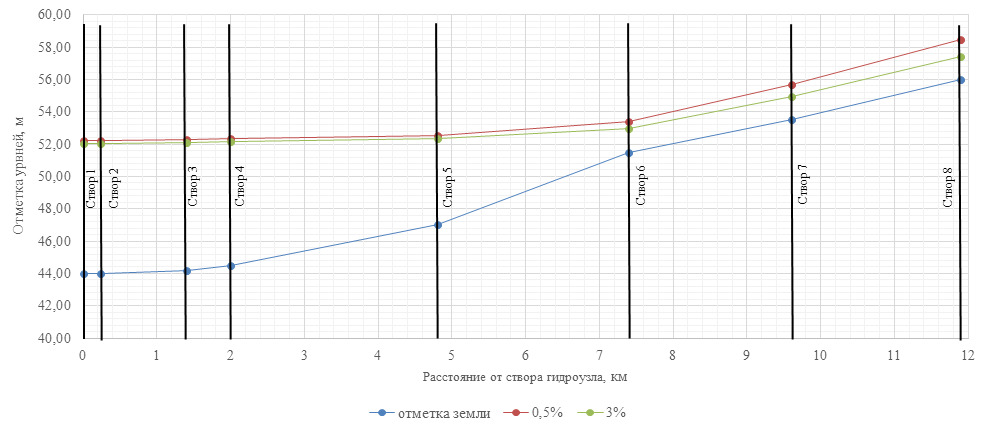

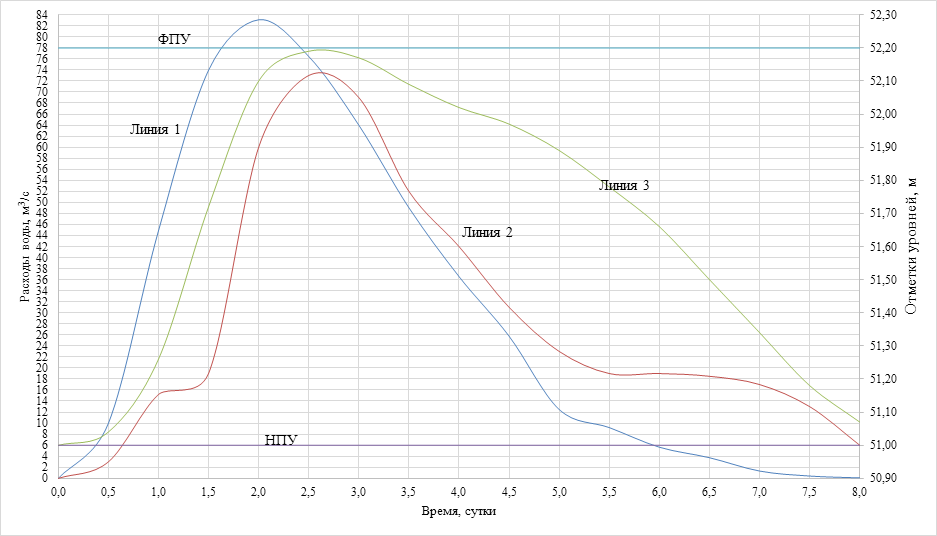

24. Характеристики максимальных расходов и уровней воды в верхнем и нижнем бьефах гидроузла водохранилища при пропуске половодий расчетных обеспеченностей:

Вероятность превышения	Максимальные расходы воды, м 3/с		Максимальные уровни воды, м
	в верхнем бьефе	в нижнем бьефе	в верхнем бьефе	в нижнем бьефе
0,5 %	83,10	69,00	52,20	41,50
3%	49,10	40,00	52,03	40,40

VI. Требования по безопасности в верхнем и нижнем бьефах

25. Максимально допустимый уровень воды в водохранилище не должен превышать ФПУ в течение всего года.

Уровень воды в Ремонтненском водохранилище не должен опускаться ниже отметки УМО в течение всего года.

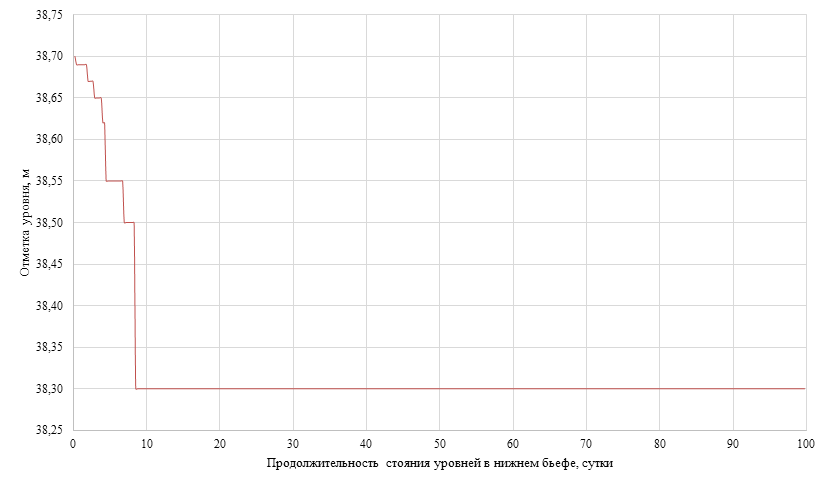

26. Допустимые продолжительности стояния уровней воды на предельных отметках Ремонтненского водохранилища - не установлены;

27. Допустимая интенсивность подъема уровней верхнего бьефа, устанавливаемых для различных зон внутри всего допустимого диапазона изменения уровней воды в верхнем бьефе, а также для различных гидрологических характеристик притока воды в водохранилище не должна превышать 0,5 м/сут.

28. Допустимая интенсивность снижения уровней верхнего бьефа, устанавливаемых для различных зон внутри всего допустимого диапазона изменения уровней воды в верхнем бьефе, а также для различных гидрологических характеристик притока воды в водохранилище не должна превышать 0,5 м/сут.

29. Максимальные допустимые напоры (сочетания уровней воды в верхнем и нижнем бьефе), действующие на водоподпорные и водопропускные сооружения, их гидромеханическое оборудование (задвижка донного водовыпуска) - 10,70 м (при ФПУ).

30. Минимальные допустимые напоры по условиям работы гидромеханического оборудования (задвижка донного водовыпуска) - 0,50 м (при УМО).

31. Максимальные допустимые расходы через отдельные водопропускные сооружения гидроузла водохранилища и их допустимые сочетания, определяемые из условий оптимального гидравлического режима работы сооружений и гашения водной энергии, а также характеристик приточных расходов - 74,75 м3/с.

32. Данные о допустимых, рекомендуемых и запрещенных схемах маневрирования затворами водопропускных сооружений приведен в пункте 15.2 настоящих Правил.

33. Максимальные уровни воды у плотины гидроузла, обеспечивающие неподтопление объектов и территорий по длине водохранилища при пропуске максимальных расходов расчетной обеспеченности - не установлено.

34. Максимально допустимые интенсивности сработки водохранилища в зимний период из условия обеспечения сохранности сооружений на берегах водохранилища, устойчивости самих берегов из-за изменений фильтрационных потоков и ледовых нагрузок на берега и сооружения - не установлено.

35. Максимальные допустимые зарегулированные расходы сброса воды в нижний бьеф гидроузла водохранилища (и соответствующие им уровни воды на протяжении затрагиваемого участка водотока в нижнем бьефе) по условиям незатопления и неподтопления населенных пунктов, хозяйственных объектов и территорий - не установлены ввиду отсутствия возможности регулирования сброса воды (донный водовыпуск находится в нерабочем состоянии).

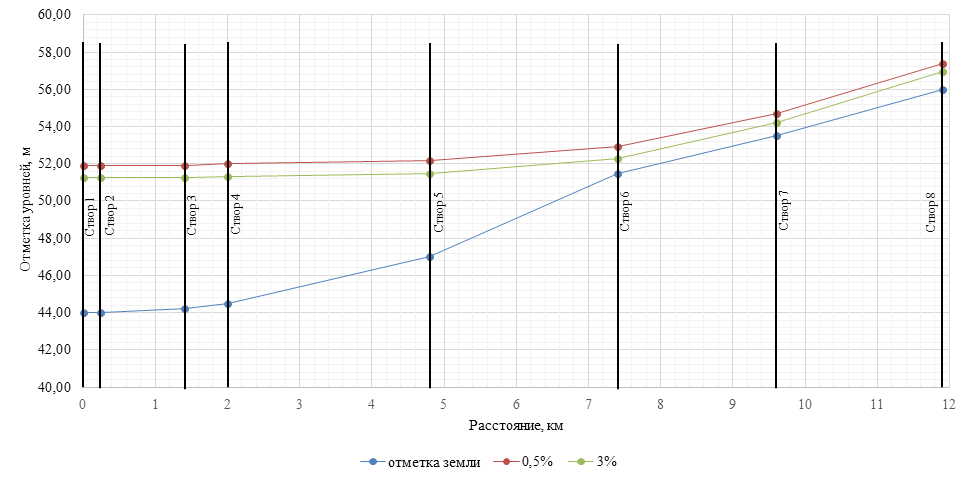

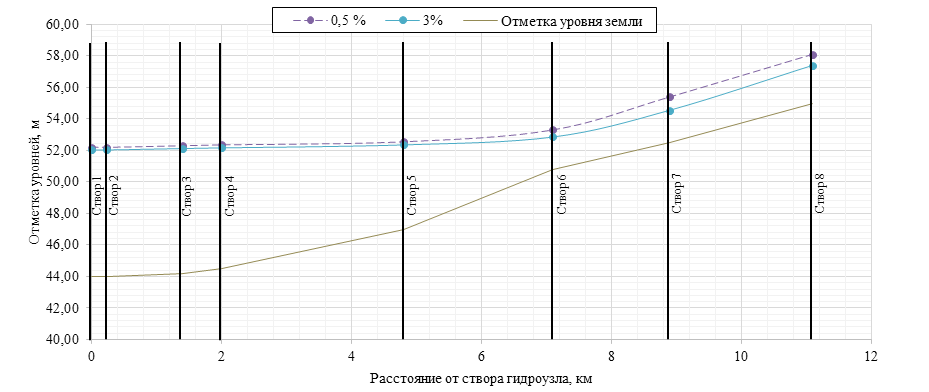

36. Максимальные контрольные отметки уровней воды на затрагиваемом участке нижнего бьефа в зимний период, определяющие условия незатопления и неподтопления населенных пунктов и определяющие ограничения на максимальные зимние расходы, назначаемые в зависимости от ледовой обстановки и других гидрометеорологических характеристик - не установлено.

37. Максимальные допустимые колебания уровней воды в нижнем бьефе гидроузла водохранилища по условиям безопасного зимнего отстоя судов - не установлено.

38. Требования и ограничения, необходимые для обеспечения безопасности территорий, занятых населенными пунктами, хозяйственными объектами, сельскохозяйственными угодьями и природными ландшафтами, расположенных в верхнем и нижнем бьефах гидроузла водохранилища, установленные законодательством Российской Федерации - не установлены.

39. Согласно статье 67.1 Водного кодекса Российской Федерации в границах зон затопления, подтопления запрещается строительство объектов капитального строительства, не обеспеченных сооружениями и (или) методами инженерной защиты территорий и объектов от негативного воздействия вод. Порядок установления, изменения и прекращения существования зон затопления, подтопления установлен Положением о зонах затопления, подтопления, утвержденным постановлением Правительства Российской Федерации от 18 апреля 2014 г. N 360 "О зонах затопления, подтопления".

VII. Водопользование и объемы водопотребления

40. Водные ресурсы Ремонтненского водохранилища используются для целей сельскохозяйственного обводнение. В настоящих Правилах предусмотрено обеспечение потребности сельскохозяйственного обводнения на основании данных о водопользовании за предыдущие 10 лет, объем забора (изъятия) водных ресурсов составляет 0,152 млн м3.

Расчетная обеспеченность по числу бесперебойных лет для сельскохозяйственного обводнения составляет 90%.

41. Требования по санитарному попуску обеспечиваются фильтрационным расходом воды 0,0057 м3/с (0,179 млн м3). Расчетная обеспеченность санитарного попуска составляет 99 %.

42. Поддержание благоприятных условий для естественного воспроизводства рыбных запасов обеспечивается соблюдением в нерестовый период режима использования водных ресурсов водохранилища в соответствии с диспетчерским графиком работы Ремонтненского водохранилища, приведенным в приложении N 5 к настоящим Правилам, без резких колебаний.

43. Для исключения влияния внутригодового распределения дефицита воды на сельскохозяйственное обводнение в режим регулирования вводится сниженная отдача водохранилища - до 70 % относительно гарантированной отдачи обеспеченностью 98 %.

Ступени снижения и повышения отдачи для Ремонтненского водохранилища не устанавливаются.

VIII. Порядок регулирования режима функционирования водохранилища

44. Режим использования водных ресурсов Ремонтненского водохранилища назначается исходя из отметок уровня воды у плотины гидроузла в соответствии с диспетчерским графиком работы Ремонтненского водохранилища при проектных параметрах, приведенных в приложении N 5 к настоящим Правилам.

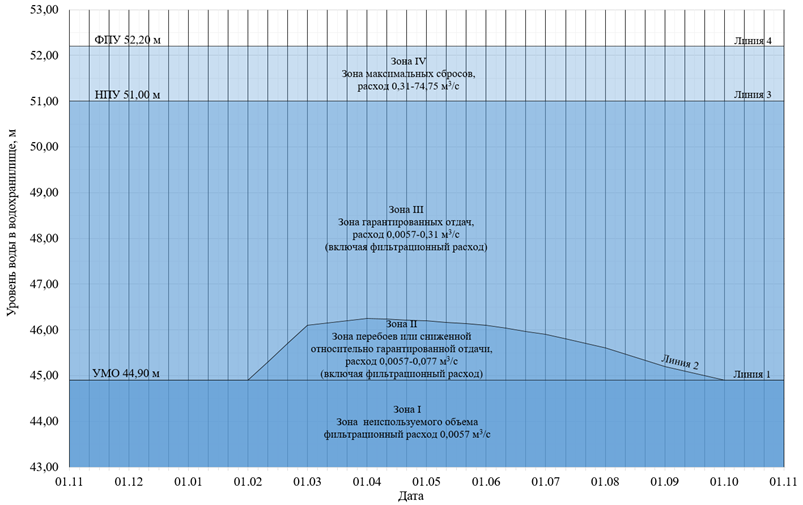

45. Поле диспетчерского графика работы водохранилища, построенное в координатах отметок уровней воды у плотины гидроузла Ремонтненского водохранилища и времени, разбито на четыре зоны:

45.1. Зона I - зона неиспользуемого объема, расположена ниже УМО. Расход воды в нижний бьеф за счет фильтрации составляет 0,0057м3/с.

45.2. Зона II - зона перебоев или сниженной, относительно гарантированной, отдачи водохранилища (изъятие воды из верхнего бьефа гидроузла Ремонтненского водохранилища для целей животноводства), в рамках которой фактическая отдача назначается в диапазоне от 0,0057 до 0,077 м3/с (с учетом фильтрации). Расход воды в нижний бьеф за счет фильтрации - 0,0057 м3/с.

45.3. Зона III - зона гарантированного режима. Диапазон допустимого расхода составляет 0,0057 - 0,31 м3/с (с учетом фильтрации). Расход воды в нижний бьеф за счет фильтрации - 0,0057 м3/с.

45.4. Зона IV - зона максимальных сбросов, сбросной расход воды в нижний бьеф назначается в диапазоне 0,31 - 74,75 м3/с.

46. Регулирование режима работы Ремонтненского водохранилища по диспетчерскому графику осуществляется в соответствии с интервалами регулирования, составляющими 1 календарный месяц в течение всего года с ноября по октябрь.

При интенсивном развитии половодья, а также при прохождении высоких паводков, интервал регулирования может быть сокращен до 1 суток и менее.

47. Режимы работы Ремонтненского водохранилища по диспетчерскому графику, включая порядок прохождения границ зон диспетчерского графика, назначаются в следующем порядке:

47.1. Отдача воды назначается исходя из расчетного значения уровня воды у плотины гидроузла на конец конкретного интервала регулирования таким образом, чтобы средняя за указанный интервал отдача водохранилища была равна соответствующему расходу той зоны диспетчерского графика, в пределах которой окажется отметка уровня воды в водохранилище в конце интервала регулирования. Таким образом, изменение режима работы водохранилища может осуществляться до пересечения линий, разграничивающих режимные зоны диспетчерского графика.

В случае, если расчетное значение отметки уровня воды на конец интервала регулирования попадает точно на границу зон диспетчерского графика, средняя отдача водохранилища должна располагаться в пределах значений отдачи водохранилища, соответствующей режимным зонам диспетчерского графика, разграничиваемым данной линией.

47.2. При назначении режимов работы водохранилища на поле диспетчерского графика наносится отметка уровня воды у плотины гидроузла на начало расчетного интервала времени (интервала регулирования) и определяется режимная зона,в которой начинает работать гидроузел в этот интервал времени.

В соответствии с определенной режимной зоной определяется среднеинтервальная отдача водохранилища.

Расчет отметки уровня воды на конец интервала регулирования выполняется по заданному расходу воды в нижний бьеф и притоку воды в водохранилище (прогнозному или оценочному).

47.3. При фактическом режиме эксплуатации Ремонтненского водохранилища регулирование режима его использования не осуществляется ввиду наличия нерегулируемого водосбросного сооружения и нахождения в нерабочем состоянии донного водовыпуска.

48. Допускаемое на конец расчетного интервала регулирования отклонение отметки уровня воды у плотины гидроузла Ремонтнеского водохранилища от расчетной отметки не должно превышать 5 % (без учета сгонно-нагонных ветровых явлений).

Отклонение среднего фактического расхода воды в нижний бьеф гидроузла за прошедший интервал регулирования от расхода, требуемого по диспетчерскому графику, не должно превышать 5 %.

В случае, если назначенная отдача водохранилища (при попадании расчетной отметки уровня воды в водохранилище на границу двух зон диспетчерского графика) не соответствует ни одной зоне, отклонение фактической отдачи за прошедший интервал регулирования должно находиться в пределах допустимых отклонений для зон, по границе которых была назначена отдача.

При установлении режима работы водохранилища в виде диапазона отдачи водохранилища (отметок), допустимые отклонения не устанавливаются.

В случае ожидающегося перехода уровня воды в верхнем бьефе у плотины гидроузла в течение одного интервала регулирования из одной зоны диспетчерского графика в другую допускается не изменять режим работы водохранилища при условии отклонения расчетной отметки наполнения водохранилища (на конец интервала регулирования) от координаты границы зоны (в соответствии с которой была установлена отдача водохранилища) на величину до 5 см (без учета сгонно-нагонных ветровых явлений).

49. При наличии гидрологических прогнозов притока воды в Ремонтненского водохранилище на предстоящий интервал регулирования устанавливается следующий порядок их использования:

если уровень воды у плотины водохранилища на начало интервала регулирования находится на линии ограничений или ниже, принимается нижний предел прогноза притока;

если уровень у плотины на начало интервала регулирования находится в зоне гарантированного режима, принимается среднее значение диапазона прогноза притока;

если уровень у плотины на начало интервала регулирования находится на верхней противоперебойной линии или превышает ее, принимается верхний предел прогноза притока.

При отсутствии прогнозов притока воды в водохранилище на предстоящий интервал регулирования приток на предстоящий интервал регулирования вычисляется путем экстраполяции изменения фактического притока воды в водохранилище за предшествующие 10-15 суток.

50. Режимы работы гидроузла Ремонтненского водохранилища в зимних условиях и при пропуске максимальных расходов воды (половодья и паводков) устанавливаются в соответствии с пунктами 44 - 49 настоящих Правил.

51. Полные балансовые таблицы расчетных режимов работы водохранилища за конкретные календарные годы с объемами стока, близкими по расчетным обеспеченностям к характерным значениям, приведены в приложении N 6 к настоящим Правилам.

52. Полные балансовые таблицы расчетных режимов работы Ремонтненского водохранилища за самый маловодный двухлетний период многолетнего расчетного ряда (с 2015/16 по 2016/17 водохозяйственный год), приведены в приложении N 7 к настоящим Правилам.

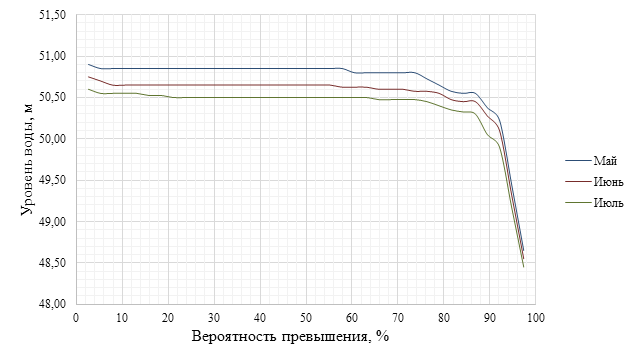

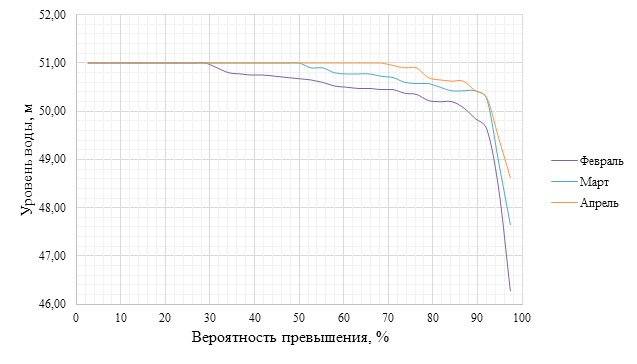

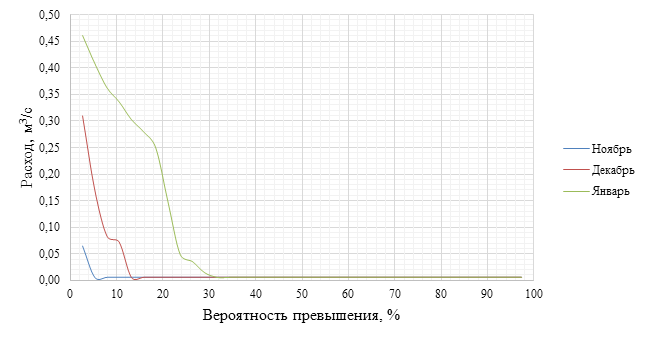

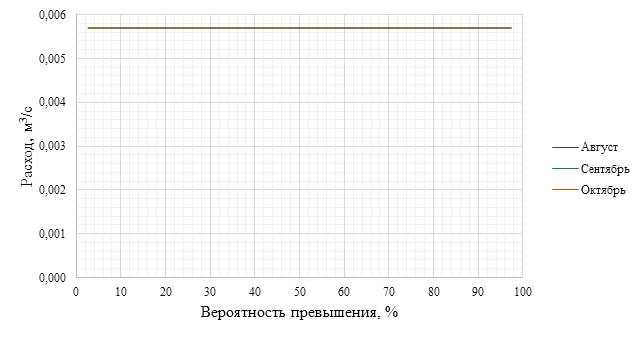

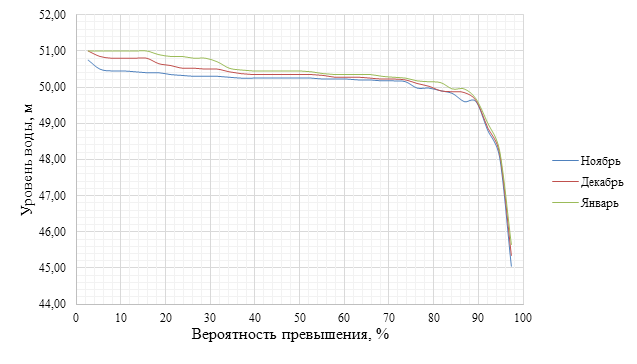

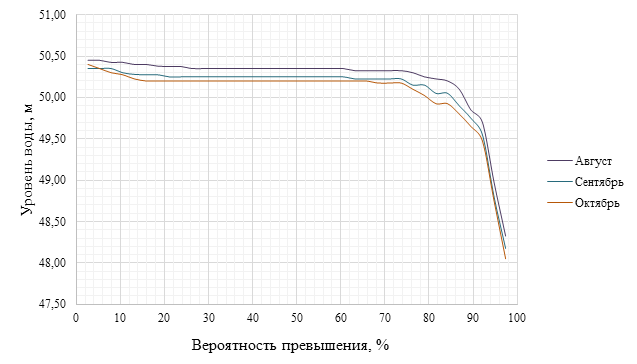

53. Таблицы расчетных режимов пропуска модельных половодий расчетных обеспеченностей и графики хода уровней и расходов воды при пропуске весенних половодий расчетных обеспеченностей через гидроузел Ремонтненского водохранилища для фактического режима эксплуатации и при проектных параметрах водохранилища приведены в приложении N 8 к настоящим Правилам.

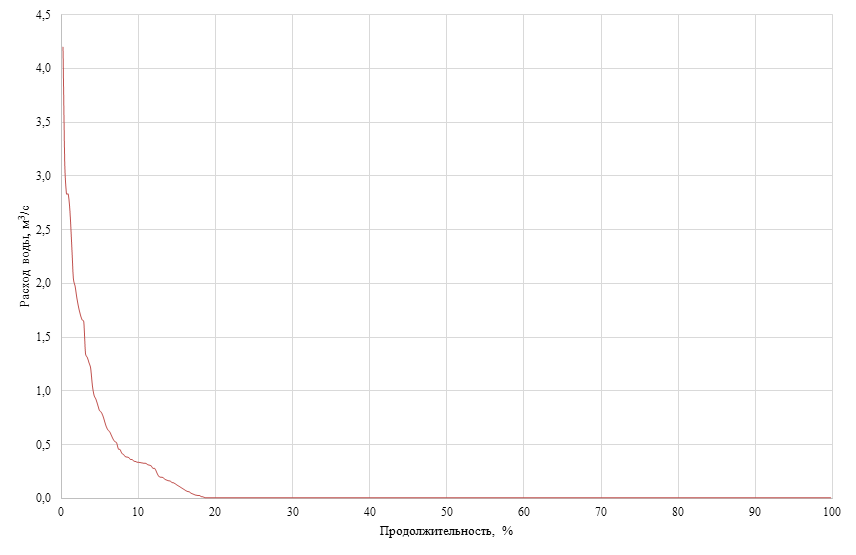

54. Кривые продолжительности средних за интервал суммарных расходов воды в нижнем бьефе гидроузла Ремонтненского водохранилища (фактический режим эксплуатации) приведены в приложении N 9 к настоящим Правилам.

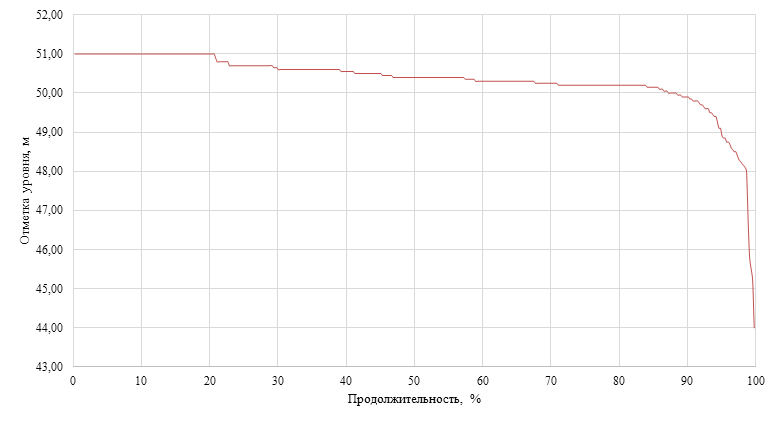

Кривая продолжительности уровней верхнего бьефа гидроузла Ремонтненского водохранилища (фактический режим эксплуатации) приведена в приложении N 10 к настоящим Правилам.

55. Продольные профили с координатами расчетных кривых свободной поверхности водохранилища и р. Чикалды в верхнем и нижнем бьефах гидроузла Ремонтненского водохранилища при прохождении максимальных расходов воды расчетной обеспеченности приведены в приложении N 11 к настоящим Правилам.

IX. Порядок проведения работ и предоставления информации в области гидрометеорологии

56. На дату утверждения настоящих Правил наблюдения за гидрометеорологическими условиями Ремонтненского водохранилища, нижнего бьефа гидроузла, зон формирования притока воды в Ремонтненское водохранилище федеральным государственным бюджетным учреждением "Северо-Кавказское управление по гидрометеорологии и мониторингу окружающей среды" (далее - ФГБУ "Северо-Кавказское УГМС") не проводятся в связи с отсутствием действующих пунктов государственной наблюдательной сети.

57. Администрацией Краснопратизанского сельского поселения "Ремонтненский район" (далее - Администрация Краснопратизанского поселения) ведутся постоянные наблюдения за притоком воды и уровнями воды в верхнем и нижнем бьефах гидроузла Ремонтненского водохранилища.

Администрация Краснопратизанского поселения ежедневно представляет в Донское бассейновое водное управление Федерального агентства водных ресурсов (далее - Донское БВУ) следующие данные о режиме работы Ремонтненского водохранилища:

уровень воды в верхнем бьефе на 8:00 по местному времени;

среднесуточный расход притока воды в водохранилище за предыдущие сутки;

средний сбросной расход воды через гидроузел за предыдущие сутки.

X. Порядок оповещения органов исполнительной власти, водопользователей, жителей об изменениях водного режима водохранилища, в том числе о режиме функционирования водохранилища при возникновении аварий и иных чрезвычайных ситуаций

58. Непосредственное регулирование режима работы гидроузла Ремонтненского водохранилища в порядке, установленном настоящими Правилами, осуществляет Администрация Краснопратизанского поселения.

59. В соответствии с подпунктом 5.8 пункта 5 Положения о Федеральном агентстве водных ресурсов, утвержденного постановлением Правительства Российской Федерации от 16 июня 2004 г. N 282, Федеральное агентство водных ресурсов устанавливает режимы пропуска паводков, специальных попусков, наполнения и сработки (выпуска воды) водохранилищ.

Указания по ведению режимов работы Ремонтненского водохранилища составляются Донское БВУ и доводятся до исполнителей по имеющимся каналам связи (факс, электронная почта) не менее чем за два дня до начала их реализации.

60. Рекомендуемый образец указаний по ведению режима работы Ремонтненского водохранилища приведен в приложении N 12 к настоящим Правилам.

61. Согласно статье 9 Федерального закона от 21 июля 1997 г. N 117-ФЗ "О безопасности гидротехнических сооружений" собственник гидротехнического сооружения и (или) эксплуатирующая организация обязаны своевременно осуществлять разработку и реализацию мер по обеспечению технически исправного состояния гидротехнического сооружения и его безопасности, а также по предотвращению аварии гидротехнического сооружения.

Перевод гидроузла Ремонтненского водохранилища на режим работы, не предусмотренный настоящими Правилами, осуществляется при угрозе или возникновении аварии гидротехнического сооружения, которые могут привести к возникновению чрезвычайной ситуации.

В указанных обстоятельствах изменение режима работы гидроузла производится по распоряжению лица, непосредственно отвечающего за его эксплуатацию, с одновременным уведомлением об этом Донское БВУ, Правительства Ростовской области, Главного управления Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий по Ростовской области, ФГБУ "Северо-Кавказское", Северо-Кавказское управления Федеральной службы по экологическому, технологическому и атомному надзору, Северо-Восточного межрегионального управления Федеральной службы по надзору в сфере природопользования.

62. Доступ населения к оперативной информации о фактических режимах функционирования гидроузла и образованного им Ремонтненского водохранилища, а также об установленных на ближайший период режимах, обеспечивается путем размещения соответствующих сведений на официальном сайте Донского БВУ в информационно-телекоммуникационной сети "Интернет".

63. Оповещение о чрезвычайных и аварийных отступлениях от нормального режима работы гидроузла Ремонтненского водохранилища осуществляется в соответствии с планом действий по предупреждению и ликвидации чрезвычайных ситуаций, которые разрабатываются и утверждаются Администрацией Муниципального образования "Ремонтненский район", согласовываются с Департаментом по предупреждению и ликвидации чрезвычайных ситуаций, Ростехнадзором по Ростовской области и утверждаются Главой Ремонтненского района.

Локальная система оповещения о чрезвычайных и аварийных ситуациях на гидротехнических сооружениях гидроузла Ремонтненского водохранилища, относящихся к гидротехническим сооружениям средней опасности, не предусмотрена.

Приложение N 1
к Правилам использования водных ресурсов
Ремонтненского водохранилища,
утвержденным приказом Росводресурсов
от __________20___г. N_____

Карта-схема расположения с указанием границ гидрографической единицы и водохозяйственного участка, гидроузла и Ремонтненского водохранилища

Приложение N 2
к Правилам использования водных ресурсов
Ремонтненского водохранилища,
утвержденным приказом Росводресурсов
от __________20___г. N_____

Расчетная кривая обеспеченности объемов годового стока (общего притока в водохранилище) в створе гидроузла Ремонтненского водохранилища

	Средний годовой объем 5,369 млн м 3; Cv=0,62; Cs=2Cv

Приложение N 3
к Правилам использования водных ресурсов
Ремонтненского водохранилища,
утвержденным приказом Росводресурсов
от __________20___г. N_____

Характеристики пропускной способности водосбросных сооружений в зависимости от уровней воды в верхнем бьефе гидроузла Ремонтненского водохранилища

Уровень воды водохранилиша, м	Расход воды, м 3/с
	Паводковый водосброс	Обходной катастрофический сбросной канал	Донный водовыпуск	Суммарная пропускная способность
51,00	0	0,00	0,29	0,29
51,10	15,10	0,00	0,29	15,39
51,20	18,62	0,00	0,30	18,92
51,30	18,73	0,00	0,30	19,03
51,40	18,82	0,00	0,33	19,15
51,50	18,91	0,00	0,30	19,21
51,60	19,02	0,00	0,30	19,32
51,70	19,13	0,00	0,31	19,44
51,80	19,24	0,00	0,31	19,55
51,90	19,32	5,40	0,32	25,04
52,00	19,42	17,20	0,33	36,95
52,10	19,54	33,90	0,33	53,77
52,20	19,62	54,80	0,33	74,75

Приложение N 4
к Правилам использования водных ресурсов
Ремонтненского водохранилища,
утвержденным приказом Росводресурсов
от __________20___г. N_____

Статическая кривая зависимости объемов воды в Ремонтненском водохранилище от уровней воды

Координаты статической кривой зависимости объемов воды в Ремонтненском водохранилище от уровней воды, млн м3

Отметки уровней воды, м	0	0,01	0,02	0,03	0,04	0,05	0,06	0,07	0,08	0,09
44,90	0,0286	0,0286	0,0286	0,0286	0,0286	0,0286	0,0286	0,0286	0,0286	0,0286
45,00	0,0349	0,0349	0,0349	0,0349	0,0349	0,0349	0,0349	0,0349	0,0349	0,0349
45,10	0,0422	0,0422	0,0422	0,0422	0,0422	0,0422	0,0422	0,0422	0,0422	0,0422
45,20	0,0505	0,0505	0,0505	0,0505	0,0505	0,0505	0,0505	0,0505	0,0505	0,0505
45,30	0,0599	0,0599	0,0599	0,0599	0,0599	0,0599	0,0599	0,0599	0,0599	0,0599
45,40	0,0707	0,0719	0,0731	0,0744	0,0756	0,0768	0,0780	0,0792	0,0805	0,0817
45,50	0,0829	0,0843	0,0857	0,0870	0,0884	0,0898	0,0912	0,0926	0,0939	0,0953
45,60	0,0967	0,0983	0,0999	0,1015	0,1031	0,1047	0,1063	0,1079	0,1095	0,1111
45,70	0,1127	0,1146	0,1164	0,1182	0,1200	0,1219	0,1237	0,1255	0,1274	0,1292
45,80	0,1310	0,1331	0,1351	0,1372	0,1393	0,1413	0,1434	0,1454	0,1475	0,1495
45,90	0,1516	0,1539	0,1562	0,1585	0,1607	0,1630	0,1653	0,1676	0,1699	0,1722
46,00	0,1744	0,1770	0,1795	0,1820	0,1846	0,1871	0,1896	0,1922	0,1947	0,1972
46,10	0,1998	0,2026	0,2054	0,2082	0,2110	0,2138	0,2166	0,2193	0,2221	0,2249
46,20	0,2277	0,2308	0,2339	0,2370	0,2401	0,2432	0,2463	0,2494	0,2525	0,2556
46,30	0,2587	0,2621	0,2655	0,2690	0,2724	0,2758	0,2793	0,2827	0,2861	0,2896
46,40	0,2930	0,2969	0,3008	0,3046	0,3085	0,3124	0,3163	0,3202	0,3241	0,3279
46,50	0,3318	0,3364	0,3410	0,3456	0,3502	0,3548	0,3595	0,3641	0,3687	0,3733
46,60	0,3779	0,3833	0,3887	0,3941	0,3995	0,4049	0,4103	0,4157	0,4211	0,4266
46,70	0,4320	0,4380	0,4441	0,4502	0,4562	0,4623	0,4684	0,4744	0,4805	0,4866
46,80	0,4926	0,4993	0,5060	0,5127	0,5194	0,5261	0,5328	0,5394	0,5461	0,5528
46,90	0,5595	0,5669	0,5742	0,5815	0,5889	0,5962	0,6036	0,6109	0,6183	0,6256
47,00	0,6330	0,6410	0,6490	0,6569	0,6649	0,6729	0,6809	0,6889	0,6969	0,7049
47,10	0,7129	0,7215	0,7301	0,7387	0,7472	0,7558	0,7644	0,7730	0,7816	0,7901
47,20	0,7987	0,8079	0,8171	0,8263	0,8355	0,8446	0,8538	0,8630	0,8722	0,8814
47,30	0,8905	0,9004	0,9102	0,9201	0,9299	0,9397	0,9496	0,9594	0,9692	0,9791
47,40	0,9889	0,9995	1,0100	1,0205	1,0311	1,0416	1,0522	1,0627	1,0732	1,0838
47,50	1,0943	1,1055	1,1168	1,1280	1,1392	1,1504	1,1616	1,1728	1,1841	1,1953
47,60	1,2065	1,2184	1,2302	1,2421	1,2540	1,2658	1,2777	1,2896	1,3014	1,3133
47,70	1,3251	1,3377	1,3502	1,3628	1,3753	1,3879	1,4004	1,4130	1,4255	1,4381
47,80	1,4506	1,4645	1,4784	1,4923	1,5062	1,5201	1,5340	1,5479	1,5618	1,5757
47,90	1,5896	1,6041	1,6186	1,6330	1,6475	1,6620	1,6765	1,6909	1,7054	1,7199
48,00	1,7343	1,7491	1,7639	1,7787	1,7935	1,8082	1,8230	1,8378	1,8526	1,8674
48,10	1,8821	1,8972	1,9123	1,9273	1,9424	1,9574	1,9725	1,9875	2,0026	2,0176
48,20	2,0327	2,0480	2,0633	2,0786	2,0939	2,1092	2,1245	2,1399	2,1552	2,1705
48,30	2,1858	2,2014	2,2169	2,2325	2,2480	2,2636	2,2792	2,2947	2,3103	2,3258
48,40	2,3414	2,3572	2,3730	2,3888	2,4046	2,4204	2,4362	2,4521	2,4679	2,4837
48,50	2,4995	2,5155	2,5316	2,5476	2,5637	2,5797	2,5958	2,6118	2,6279	2,6439
48,60	2,6600	2,6763	2,6926	2,7089	2,7251	2,7414	2,7577	2,7740	2,7903	2,8066
48,70	2,8229	2,8394	2,8560	2,8725	2,8890	2,9056	2,9221	2,9387	2,9552	2,9717
48,80	2,9883	3,0050	3,0218	3,0386	3,0554	3,0722	3,0889	3,1057	3,1225	3,1393
48,90	3,1561	3,1731	3,1901	3,2072	3,2242	3,2412	3,2582	3,2753	3,2923	3,3093
49,00	3,3263	3,3436	3,3609	3,3782	3,3955	3,4127	3,4300	3,4473	3,4646	3,4818
49,10	3,4991	3,5166	3,5342	3,5517	3,5692	3,5868	3,6043	3,6218	3,6393	3,6569
49,20	3,6744	3,6922	3,7100	3,7278	3,7455	3,7633	3,7811	3,7989	3,8167	3,8345
49,30	3,8523	3,8703	3,8883	3,9064	3,9244	3,9425	3,9605	3,9786	3,9966	4,0147
49,40	4,0327	4,0510	4,0693	4,0876	4,1059	4,1243	4,1426	4,1609	4,1792	4,1975
49,50	4,2158	4,2344	4,2530	4,2716	4,2901	4,3087	4,3273	4,3459	4,3645	4,3831
49,60	4,4016	4,4205	4,4394	4,4582	4,4771	4,4959	4,5148	4,5337	4,5525	4,5714
49,70	4,5903	4,6094	4,6285	4,6477	4,6668	4,6860	4,7051	4,7243	4,7434	4,7626
49,80	4,7817	4,8012	4,8206	4,8400	4,8595	4,8789	4,8984	4,9178	4,9372	4,9567
49,90	4,9761	4,9959	5,0156	5,0354	5,0551	5,0748	5,0946	5,1143	5,1341	5,1538
50,00	5,1736	5,1936	5,2137	5,2337	5,2538	5,2739	5,2939	5,3140	5,3340	5,3541
50,10	5,3741	5,3945	5,4149	5,4353	5,4557	5,4760	5,4964	5,5168	5,5372	5,5576
50,20	5,5779	5,5987	5,6194	5,6401	5,6608	5,6815	5,7022	5,7230	5,7437	5,7644
50,30	5,7851	5,8062	5,8272	5,8483	5,8694	5,8904	5,9115	5,9326	5,9536	5,9747
50,40	5,9958	6,0172	6,0386	6,0601	6,0815	6,1029	6,1244	6,1458	6,1672	6,1887
50,50	6,2101	6,2319	6,2537	6,2756	6,2974	6,3192	6,3410	6,3628	6,3846	6,4065
50,60	6,4283	6,4505	6,4727	6,4950	6,5172	6,5394	6,5616	6,5839	6,6061	6,6283
50,70	6,6505	6,6732	6,6959	6,7185	6,7412	6,7638	6,7865	6,8092	6,8318	6,8545
50,80	6,8772	6,9003	6,9234	6,9466	6,9697	6,9929	7,0160	7,0392	7,0623	7,0854
50,90	7,1086	7,1323	7,1560	7,1797	7,2034	7,2272	7,2509	7,2746	7,2983	7,3220
51,00	7,3458	7,3807	7,4156	7,4505	7,4854	7,5203	7,5553	7,5902	7,6251	7,6600
51,10	7,6949	7,7322	7,7694	7,8067	7,8440	7,8812	7,9185	7,9558	7,9930	8,0303
51,20	8,0675	8,1058	8,1440	8,1822	8,2204	8,2586	8,2968	8,3350	8,3733	8,4115
51,30	8,4497	8,4886	8,5275	8,5665	8,6054	8,6443	8,6832	8,7222	8,7611	8,8000
51,40	8,8389	8,8785	8,9180	8,9576	8,9971	9,0367	9,0763	9,1158	9,1554	9,1949
51,50	9,2345	9,2746	9,3148	9,3549	9,3951	9,4352	9,4753	9,5155	9,5556	9,5958
51,60	9,6359	9,6766	9,7174	9,7581	9,7988	9,8396	9,8803	9,9210	9,9617	10,0025
51,70	10,0432	10,0845	10,1258	10,1671	10,2084	10,2497	10,2910	10,3323	10,3736	10,4149
51,80	10,4563	10,4982	10,5401	10,5820	10,6239	10,6658	10,7077	10,7496	10,7915	10,8334
51,90	10,8753	10,9178	10,9603	11,0029	11,0454	11,0879	11,1304	11,1730	11,2155	11,2580
52,00	11,3005	11,3437	11,3868	11,4300	11,4732	11,5163	11,5595	11,6026	11,6458	11,6890
52,10	11,7321	11,7759	11,8197	11,8635	11,9072	11,9510	11,9948	12,0386	12,0824	12,1261
52,20	12,1699	-	-	-	-	-	-	-	-	-

Приложение N 5
к Правилам использования водных ресурсов
Ремонтненского водохранилища,
утвержденным приказом Росводресурсов
от __________20___г. N_____

Диспетчерский график работы Ремонтненского водохранилища

Координаты диспетчерского графика работы Ремонтненского водохранилища

Дата	Ординаты границ зон на диспетчерском графике (уровни воды на начало месяца, м)
	Зона I - зона неиспользуемого объема, фильтрационный расход 0,0057 м 3/с	1 линия	Зона II - зона перебоев или сниженной относительно гарантированной отдачи, расход 0,0057-0,077 м 3/с (включая фильтрационный расход)	2 линия	Зона III - зона отдач сверх гарантированных, расход 0,0057-0,31 м 3/с (включая фильтрационный расход)	3 линия	Зона IV - зона максимальных сбросов, расход 0,31-74,75 м 3/с	4 линия
01.11		44,90		44,90		51,00		52,20
01.12		44,90		44,90		51,00		52,20
01.01		44,90		44,90		51,00		52,20
01.02		44,90		44,90		51,00		52,20
01.03		44,90		46,10		51,00		52,20
01.04		44,90		46,25		51,00		52,20
01.05		44,90		46,20		51,00		52,20
01.06		44,90		46,10		51,00		52,20
01.07		44,90		45,90		51,00		52,20
01.08		44,90		45,60		51,00		52,20
01.09		44,90		45,20		51,00		52,20
01.10		44,90		44,90		51,00		52,20
31.10		44,90		56,50		51,00		52,20

Приложение N 6
к Правилам использования водных ресурсов
Ремонтненского водохранилища,
утвержденным приказом Росводресурсов
от __________20___г. N_____

Полные балансовые таблицы расчетных режимов работы Ремонтненского водохранилища за конкретные календарные годы с объемами стока, близкими по расчетным обеспеченностям к характерным значениям

Водохозяйственный баланс Ремонтненского водохранилища за 1993/94 г., обеспеченность 2,4 %

Расчетный интервал		Приток к водохранилищу, млн м 3	Отметка уровня верхнего бьефа, м		Объем водохранилища, млн м 3		Наполнение (+),сработка (-), млн м 3	Баланс суммарных потерь и осадков, млн м 3	Фактическая отдача,млн м 3	Попуски из водохранилища в нижний бьеф, м 3/с
год	месяц		начало интервала	конец интервала	начало интервала	конец интервала
1993/94	ноябрь	0,174	50,38	50,42	5,952	6,041	0,089	0,0730	0,011	0,0057
	декабрь	0,112	50,42	50,47	6,041	6,131	0,09	0,0106	0,011	0,0057
	январь	0,168	50,47	50,54	6,131	6,303	0,172	-0,0155	0,011	0,0057
	февраль	2,766	50,54	51,00	6,303	7,345	1,042	-0,1880	0,010	0,6686
	март	8,050	51,00	51,00	7,345	7,345	0	-0,0260	0,011	3,1115
	апрель	2,384	51,00	51,00	7,345	7,345	0	0,2390	0,014	0,8221
	май	0,164	51,00	50,96	7,345	7,257	-0,088	0,2380	0,015	0,0057
	июнь	0,174	50,96	50,87	7,257	7,027	-0,23	0,3900	0,014	0,0057
	июль	0,000	50,87	50,78	7,027	6,682	-0,345	0,3300	0,015	0,0057
	август	0,000	50,78	50,60	6,682	6,428	-0,254	0,2390	0,015	0,0057
	сентябрь	0,000	50,60	50,51	6,428	6,227	-0,201	0,1870	0,014	0,0057
	октябрь	0,175	50,51	50,55	6,227	6,317	0,09	0,0735	0,011	0,0057
Год		14,167	-	-	-	-	0,365	1,5506	0,152	-

Водохозяйственный баланс Ремонтненского водохранилища за 2007/08 г., обеспеченность 51,2 %

Расчетный интервал		Приток к водохранилищу, млн м 3	Отметка уровня верхнего бьефа, м		Объем водохранилища, млн м 3		Наполнение (+),сработка (-), млн м 3	Баланс суммарных потерь и осадков, млн м 3	Фактическая отдача,млн м 3	Попуски из водохранилища в нижний бьеф, м 3/с
год	месяц		начало интервала	конец интервала	начало интервала	конец интервала
2007/08	ноябрь	0,158	50,30	50,37	5,798	5,935	0,137	0,0105	0,011	0,0057
	декабрь	0,102	50,37	50,42	5,935	6,041	0,106	-0,0150	0,011	0,0057
	январь	0,153	50,42	50,50	6,041	6,207	0,166	-0,0249	0,011	0,0057
	февраль	0,737	50,50	50,83	6,207	6,948	0,741	-0,0148	0,010	0,0057
	март	2,865	50,83	51,00	6,948	7,345	0,397	-0,0260	0,011	0,9579
	апрель	0,577	51,00	51,00	7,345	7,345	0	0,2400	0,014	0,1242
	май	0,000	51,00	50,90	7,345	7,093	-0,252	0,2370	0,015	0,0057
	июнь	0,068	50,90	50,78	7,093	6,836	-0,257	0,3110	0,014	0,0057
	июль	0,000	50,78	50,63	6,836	6,497	-0,339	0,3240	0,015	0,0057
	август	0,000	50,63	50,49	6,497	6,191	-0,306	0,2910	0,015	0,0057
	сентябрь	0,000	50,49	50,40	6,191	5,991	-0,2	0,1860	0,014	0,0057
	октябрь	0,068	50,40	50,39	5,991	5,976	-0,015	0,072	0,011	0,0057
Год		4,728	-	-	-	-	0,178	1,5908	0,152	-

Водохозяйственный баланс Ремонтненского водохранилища за 2004/05 г., обеспеченность 75,6 %

Расчетный интервал		Приток к водохранилищу, млн м 3	Отметка уровня верхнего бьефа, м		Объем водохранилища, млн м 3		Наполнение (+),сработка (-), млн м 3	Баланс суммарных потерь и осадков, млн м 3	Фактическая отдача,млн м 3	Попуски из водохранилища в нижний бьеф, м 3/с
год	месяц		начало интервала	конец интервала	начало интервала	конец интервала
2004/05	ноябрь	0,155	50,40	50,46	5,997	6,130	0,133	0,0109	0,011	0,0057
	декабрь	0,089	50,46	50,51	6,130	6,223	0,093	-0,0156	0,011	0,0057
	январь	0,156	50,51	50,59	6,223	6,394	0,171	-0,0255	0,011	0,0057
	февраль	0,351	50,59	50,74	6,394	6,749	0,355	-0,0148	0,010	0,0057
	март	1,480	50,74	51,00	6,749	7,345	0,596	-0,0260	0,011	0,3468
	апрель	0,249	51,00	51,00	7,345	7,340	-0,005	0,2400	0,014	0,0057
	май	0,000	51,00	50,89	7,340	7,087	-0,253	0,2380	0,015	0,0057
	июнь	0,051	50,89	50,83	7,087	6,936	-0,151	0,1880	0,014	0,0057
	июль	0,000	50,83	50,68	6,936	6,594	-0,342	0,3280	0,015	0,0057
	август	0,000	50,68	50,54	6,594	6,292	-0,302	0,2870	0,015	0,0057
	сентябрь	0,000	50,54	50,44	6,292	6,088	-0,204	0,1900	0,014	0,0057
	октябрь	0,052	50,44	50,43	6,088	6,054	-0,034	0,0740	0,011	0,0057
Год		2,583	-	-	-	-	0,057	1,474	0,152	-

Водохозяйственный баланс Ремонтненское за 2001/02 г., обеспеченность 95,1 %

Расчетный интервал		Приток к водохранилищу, млн м 3	Отметка уровня верхнего бьефа, м		Объем водохранилища, млн м 3		Наполнение (+),сработка (-), млн м 3	Баланс суммарных потерь и осадков, млн м 3	Фактическая отдача,млн м 3	Попуски из водохранилища в нижний бьеф, м 3/с
год	месяц		начало интервала	конец интервала	начало интервала	конец интервала
2001/02	ноябрь	0,1360	50,35	50,40	5,888	6,002	0,114	0,0011	0,011	0,0057
	декабрь	0,0770	50,40	50,44	6,002	6,083	0,081	-0,0153	0,011	0,0057
	январь	0,1370	50,44	50,51	6,083	6,233	0,15	-0,0248	0,011	0,0057
	февраль	0,0790	50,51	50,55	6,233	6,316	0,083	-0,0144	0,010	0,0057
	март	0,2190	50,55	50,65	6,316	6,544	0,228	-0,0205	0,011	0,0057
	апрель	0,1260	50,65	50,62	6,544	6,427	-0,117	0,2290	0,014	0,0057
	май	0,1090	50,62	50,54	6,427	6,284	-0,143	0,2370	0,015	0,0057
	июнь	0,0370	50,54	50,37	6,284	5,937	-0,347	0,3700	0,014	0,0057
	июль	0,0000	50,37	50,21	5,937	5,592	-0,345	0,3300	0,015	0,0057
	август	0,0000	50,21	50,06	5,592	5,288	-0,304	0,2900	0,015	0,0057
	сентябрь	0,0000	50,06	49,96	5,288	5,087	-0,201	0,1860	0,014	0,0057
	октябрь	0,0000	49,96	49,92	5,087	5,003	-0,084	0,073	0,011	0,0057
Год		0,92	-	-	-	-	-0,885	1,6411	0,152	-

Приложение N 7
к Правилам использования водных ресурсов
Ремонтненского водохранилища,
утвержденным приказом Росводресурсов
от __________20___г. N_____

Полные балансовые таблицы расчетных режимов работы Ремонтненского водохранилища за самый маловодный двухлетний период многолетнего расчетного ряда (с 2015/16 по 2016/17 водохозяйственный год)

Расчетный интервал		Приток к водохранилищу, млн м 3	Отметка уровня верхнего бьефа, м		Объем водохранилища, млн м 3		Наполнение (+),сработка (-), млн м 3	Баланс суммарных потерь и осадков, млн м 3	Фактическая водоотдача,млн м 3	Попуски из водохранилища в нижний бьеф, м 3/с
год	месяц		начало интервала	конец интервала	начало интервала	конец интервала
2015/16	ноябрь	0,159	50,20	50,30	5,5779	5,7851	0,1003	0,0216	0,011	0,0057
	декабрь	0,237	50,30	50,40	5,7851	5,9958	0,304	-0,0042	0,011	0,0057
	январь	0,085	50,40	50,50	5,9958	6,2101	0	-0,0147	0,011	0,0057
	февраль	0,445	50,50	50,50	6,2101	6,2101	0,9615	-0,0083	0,010	0,0057
	март	0,136	50,50	50,70	6,2101	6,6505	-0,3293	-0,0146	0,011	0,0057
	апрель	0,143	50,70	50,60	6,6505	6,4283	0,2182	0,2543	0,014	0,0057
	май	0,057	50,60	50,50	6,4283	6,2101	-0,2143	0,2547	0,015	0,0057
	июнь	0	50,50	50,30	6,2101	5,7851	-0,4179	0,3942	0,014	0,0057
	июль	0	50,30	50,20	5,7851	5,5779	-0,4043	0,3517	0,015	0,0057
	август	0	50,20	50,10	5,5779	5,3741	-0,3919	0,3127	0,015	0,0057
	сентябрь	0	50,10	49,95	5,3741	5,0551	0	0,2062	0,014	0,0057
	октябрь	0,106	49,95	50,00	5,0551	5,1736	0,0972	0,0863	0,011	0,0057
	Год	1,368	-	-	-	-	-0,0765	1,8399	0,152	-

Расчетный интервал		Приток к водохранилищу, млн м 3	Отметка уровня верхнего бьефа, м		Объем водохранилища, млн м 3		Наполнение (+),сработка (-), млн м 3	Баланс суммарных потерь и осадков, млн м 3	Фактическая водоотдача,млн м 3	Попуски из водохранилища в нижний бьеф, м 3/с
год	месяц		начало интервала	конец интервала	начало интервала	конец интервала
2016/17	ноябрь	0,061	50,00	50,05	5,1736	5,2739	0,1003	0,0219	0,011	0,0057
	декабрь	0,107	50,05	50,20	5,2739	5,5779	0,304	-0,0045	0,011	0,0057
	январь	0,165	50,20	50,20	5,5779	5,5779	0	-0,0145	0,011	0,0057
	февраль	0,921	50,20	50,65	5,5779	6,5394	0,9615	-0,0082	0,010	0,0057
	март	0,104	50,65	50,60	6,5394	6,2101	-0,3293	-0,0147	0,011	0,0057
	апрель	0	50,60	50,50	6,2101	6,4283	0,2182	0,2543	0,014	0,0057
	май	0,034	50,50	50,40	6,2101	5,9958	-0,2143	0,2487	0,015	0,0057
	июнь	0	50,40	50,20	5,9958	5,5779	-0,4179	0,3292	0,014	0,0057
	июль	0	50,20	50,00	5,5779	5,1736	-0,4043	0,3507	0,015	0,0057
	август	0	50,00	49,80	5,1736	4,7817	-0,3919	0,3147	0,015	0,0057
	сентябрь	0,034	49,80	49,80	4,7817	4,7817	0	0,2062	0,014	0,0057
	октябрь	0,131	49,80	49,85	4,7817	4,8789	0,0972	0,0853	0,011	0,0057
	Год	1,557	-	-	-	-	-0,0765	1,7691	0,152	-

Приложение N 8
к Правилам использования водных ресурсов
Ремонтненского водохранилища,
утвержденным приказом Росводресурсов
от __________20___г. N_____

Таблица расчетного режима пропуска весеннего половодья с объемами и расходами воды вероятностью превышения 0,5 % обеспеченности

Время от начала половодья, сутки	Приток, м 3/с	Сброс, м 3/с	Отметка уровня верхнего бьефа на конец интервала, м
	Линия 1	Линия 2	Линия 3
0,0	0,00	0,00	51,00
0,5	9,97	3,00	51,04
1,0	44,87	15,20	51,26
1,5	73,96	19,00	51,72
2,0	83,10	60,00	52,10
2,5	76,45	73,00	52,19
3,0	63,99	69,00	52,17
3,5	49,03	52,00	52,09
4,0	36,56	42,00	52,02
4,5	25,76	31,00	51,97
5,0	12,47	23,00	51,89
5,5	9,20	19,00	51,78
6,0	5,65	19,00	51,66
6,5	3,74	18,50	51,50
7,0	1,33	17,00	51,34
7,5	0,42	13,00	51,18
8,0	0,10	6,00	51,07

Гидрографы расходов притока и сбросных расходов в нижний бьеф расчетной 0,5 % обеспеченности Отметки уровней воды в верхнем бьефе водохранилища в половодье 0,5 % обеспеченности

Таблица расчетного режима пропуска весеннего половодья с объемами и расходами воды вероятностью превышения 3 % обеспеченности

Время от начала половодья, сутки	Приток, м 3/с	Сброс, м 3/с	Отметка уровня верхнего бьефа на конец интервала, м
	Линия 1	Линия 2	Линия 3
0,0	0,0	0,0	51,00
0,6	6,0	1,9	51,02
1,2	27,0	11,2	51,16
1,8	44,0	18,0	51,45
2,4	49,0	19,1	51,80
3,0	45,0	36,0	52,00
3,6	38,0	40,0	52,03
4,2	29,0	38,0	52,01
4,8	22,0	25,0	51,90
5,4	15,0	20,5	51,84
6,0	11,0	19,0	51,78
6,6	7,0	19,0	51,65
7,2	5,0	18,5	51,48
7,8	3,0	16,0	51,31
8,4	2,0	12,0	51,17
9,0	1,5	6,5	51,08

Гидрографы расходов притока и сбросных расходов в нижний бьеф расчетной 3 % обеспеченности

Отметки уровней воды в верхнем бьефе водохранилища в половодье 3 % обеспеченности

Приложение N 9
к Правилам использования водных ресурсов
Ремонтненского водохранилища,
утвержденным приказом Росводресурсов
от __________20___г. N_____

Кривые продолжительности средних за интервал суммарных расходов воды в нижнем бьефе гидроузла Ремонтненского водохранилища (фактический режим эксплуатации)

Ноябрь - январь

Февраль - апрель

Май - июль

Август - октябрь

Кривые обеспеченности уровней воды в верхнем бьефе гидроузла
Ремонтненского водохранилища (фактический режим эксплуатации)

Ноябрь - январь

Февраль - апрель

Май - июль

Август - октябрь

Приложение N 10
к Правилам использования водных ресурсов
Ремонтненского водохранилища,
утвержденным приказом Росводресурсов
от __________20___г. N_____

Кривая продолжительности уровня верхнего бьефа гидроузла Ремонтненского водохранилища (фактический режим эксплуатации)

Кривая продолжительности расходов воды в нижнем бьефе Ремонтненского водохранилища.

Кривая продолжительности уровня нижнего бьефа Ремонтненского водохранилища

Приложение N 11
к Правилам использования водных ресурсов
Ремонтненского водохранилища,
утвержденным приказом Росводресурсов
от __________20___г. N_____

Продольные профили с координатами расчетных кривых свободной поверхности водохранилища рек Чикалды и Денисовской в верхнем и нижнем бьефах гидроузла Ремонтненского водохранилища при прохождении максимальных расходов воды расчетной обеспеченности

Продольные профили с координатами расчетных кривых свободной поверхности в верхнем бьефе гидроузла Ремонтненского водохранилища и р. Чикалды при прохождении максимальных расходов половодья расчетной обеспеченности

Построение кривой подпора свободной поверхности расчетной обеспеченности Ремонтненского гидроузла по р. Чикалда вовремя прохождения максимальных расходов половодье расчетной обеспеченности

Номер створа	Расстояние от створа гидроузла, км	Отметка свободной поверхности для расчетной обеспеченности
		0,5 %	3 %
1	0	52,2	52,03
2	0,24	52,2	52,03
3	1,4	52,3	52,12
4	2	52,35	52,16
5	4,8	52,55	52,35
6	7,1	53,3	52,85
7	8,9	55,4	54,55
8	11,1	58,1	57,4

Продольные профили с координатами расчетных кривых свободной поверхности в верхнем бьефе гидроузла Ремонтненского водохранилища и р. Чикалды при прохождении максимальных расходов паводка расчетной обеспеченности

Построение кривой подпора свободной поверхности расчетной обеспеченности Ремонтненского гидроузла по р. Чикалда во время паводка определенной обеспеченности

Номер створа	Расстояние от створа гидроузла, км	Отметка свободной поверхности для расчетной обеспеченности
		0,5 %	3 %
1	0	51,93	51,26
2	0,24	51,93	51,26
3	1,4	52	51,35
4	2	52,05	51,4
5	4,8	52,2	51,55
6	7,1	52,8	52,05
7	8,9	53,6	53,2
8	11,1	56,2	55,7

Продольные профили с координатами расчетных кривых свободной поверхности в верхнем бьефе гидроузла Ремонтненского водохранилища и р. Денисовской при прохождении максимальных расходов половодья расчетной обеспеченности

Построение кривой подпора свободной поверхности расчетной обеспеченности Ремонтненского гидроузла по р. Денисовская в половодье определенной обеспеченности

Номер створа	Расстояние от створа гидроузла, км	Отметка свободной поверхности для расчетной обеспеченности
		0,5 %	3 %
1	0	52,2	52,03
2	0,24	52,2	52,03
3	1,4	52,3	52,12
4	2	52,35	52,16
5	4,8	52,55	52,35
6	7,4	53,4	52,95
7	9,6	55,7	54,95
8	11,9	58,45	57,45

Продольные профили с координатами расчетных кривых свободной поверхности в верхнем бьефе гидроузла Ремонтненского водохранилища и р. Денисовская при прохождении максимальных расходов паводка расчетной обеспеченности

Построение кривой подпора свободной поверхности расчетной обеспеченности Ремонтненского гидроузла по р. Денисовская в паводок определенной обеспеченности

Номер створа	Расстояние от створа гидроузла, км	Отметка свободной поверхности для расчетной обеспеченности
		0,5 %	3 %
1	0	51,93	51,26
2	0,24	51,93	51,26
3	1,4	51,93	51,26
4	2	52,00	51,30
5	4,8	52,15	51,48
6	7,4	52,90	52,30
7	9,6	54,70	54,20
8	11,9	57,40	56,95

Приложение N 12
к Правилам использования водных ресурсов
Ремонтненского водохранилища,
утвержденным приказом Росводресурсов
от __________20___г. N_____

(рекомендуемый образец)

Указания по ведению режима работы Ремонтненского водохранилища

На бланке Донского БВУ     Дата, исходящий номер	Администрации Краснопартизанского сельского поселения "Ремонтненский район"     Копия: Росводресурсы

С учетом рекомендаций Межведомственной рабочей группы по регулированию режима работы _______________________ водохранилища (заседание от _____ N _____), складывающейся гидрологической и водохозяйственной обстановки, а также предложений водопользователей установить на период с ____________ по __________ включительно (дата и время) (дата и время)

режим работы гидроузла Ремонтненского водохранилища средними за период сбросными расходами в нижний бьеф: __________________________________________________,(указываются сбросные расходы или диапазоны сбросных расходов с уточнением интервала их осреднения)

при следующих ограничениях: ___________________________________________________. (при необходимости указываются предельные отметки уровней воды в верхнем и нижнем бьефах гидроузла, минимальные суммарные сбросы, предельные интенсивности наполнения/сработки водохранилища другие ограничения)

Руководитель (заместитель руководителя) ___________ _________________

(подпись) (фамилия, имя, отчество (при наличии)

Исполнитель

Телефон

-------------------------------------------

*(1) Зарегистрирован Минюстом России 4 мая 2011 г., регистрационный N 20655.
