Доработанный текст проекта Приказа Федеральной службы по экологическому, технологическому и атомному надзору "О внесении изменений в федеральные нормы и правила в области промышленной безопасности "Правила безопасности для опасных производственных объектов магистральных трубопроводов", утвержденные приказом Федеральной службы по экологическому, технологическому и атомному надзору от 11 декабря 2020 г. N 517" (подготовлен Ростехнадзором 17.09.2023)
Досье на проект
Приложение
к приказу Федеральной службы по экологическому,
технологическому и атомному надзору
от "___" _________________ 20___ г. N____
Изменения,
которые вносятся в федеральные нормы и правила в области промышленной безопасности "Правила безопасности для опасных производственных объектов магистральных трубопроводов", утвержденные приказом Федеральной службы по экологическому, технологическому и атомному надзору от 11 декабря 2020 г. N 517
1. Пункт 131 изложить в следующей редакции:
"131. При техническом диагностировании линейной части ОПО МТ выполняются следующие виды работ:
внутритрубная дефектоскопия путем пропуска внутритрубных инспекционных приборов;
обследование подводных и воздушных переходов через водные преграды;
внешнее обследование оборудования и участков МТ, не подлежащих ВТД с применением методов неразрушающего контроля;
оценку состояния изоляционных покрытий и эффективности работы средств электрохимической защиты.
Требования к техническому диагностированию ОПО МТ при проведении внутритрубного диагностирования магистральных нефтепроводов и нефтепродуктопроводов приведены в приложении N 1 к настоящим Правилам.".
2. Дополнить приложением N 1 следующего содержания:
"Приложение N 1
к федеральным нормам и правилам в области промышленной безопасности
"Правила безопасности для опасных производственных объектов
магистральных трубопроводов", утвержденным приказом
Ростехнадзора от 11 декабря 2020 г. N 517
Требования к техническому диагностированию ОПО МТ
1. Обязательные метрологические требования, в том числе показатели точности измерений, к измерениям при проведении внутритрубного диагностирования магистральных нефтепроводов и нефтепродуктопроводов (профилеметрия, магнитная дефектоскопия, ультразвуковая дефектоскопия, ультразвуковая толщинометрия) приведены в Таблице 1.
Таблица 1.
Обязательные метрологические требования, в том числе показатели точности измерений, к измерениям при проведении внутритрубного диагностирования магистральных нефтепроводов и нефтепродуктопроводов
| N п/п | Измерения | Обязательные метрологические требования к измерениям | |
|---|---|---|---|
| Диапазон измерений | Пределы допускаемой погрешности | ||
| 1 | 2 | 3 | 4 |
| 1 | Измерение диаметра проходного сечения трубопровода | от 127 до 1220 мм | ± 3 % (относительная погрешность) |
| 2 | Измерение координат дефекта (вдоль оси трубопровода) | от 150 до 20000 мм | ± (34+0,0083 L) мм, где L - измеренная координата дефекта вдоль оси трубопровода, мм (абсолютная погрешность) |
| 3 | Измерение толщины стенки трубопровода с применением магнитного метода | от 4 до 27 мм | ± 30 % (относительная погрешность) |
| 4 | Измерение времени распространения ультразвукового сигнала | от 17 до 100 мкс | ± 0,5 мкс (абсолютная погрешность) |
| 5 | Измерение амплитуды ультразвукового эхо-сигнала | от 9 до 40 дБ | ± 3 дБ (абсолютная погрешность) |
| 6 | Измерение толщины стенки трубопровода с применением ультразвуковых методов | от 3,0 до 29,0 мм | ± 0,3 мм (абсолютная погрешность) |
Измерение координат дефекта осуществляется вдоль оси трубопровода по ходу движения продукта с началом отсчета от "нулевого" шва (первого поперечного сварного шва трубопровода, зарегистрированного внутритрубным инспекционным прибором непосредственно после начала движения) до точек пересечения проекций, соответственно, начала и конца дефекта на ось координат (Рисунок 1). В программном обеспечении может отображаться результат измерений с началом отсчета от шва, ближайшего к дефекту по ходу движения продукта.

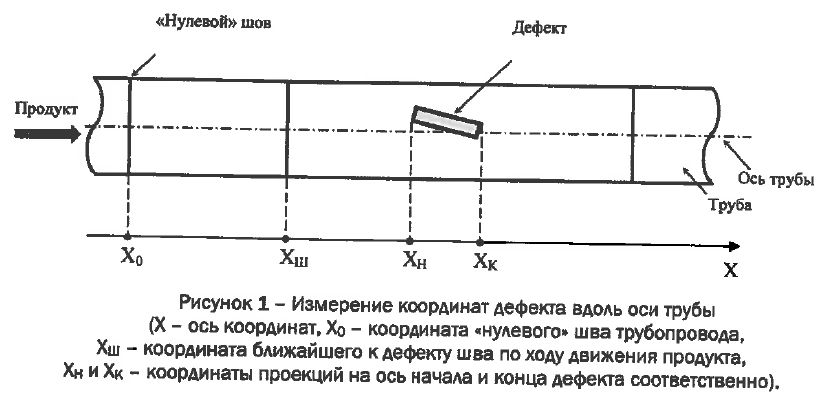

Рисунок 1 - Измерение координат дефекта вдоль оси трубы
(Х - ось координат, Х0 - координата "нулевого" шва трубопровода (мм), ХШ - координата ближайшего к дефекту шва по ходу движения продукта (мм), ХН и ХК - координаты проекций на ось координат Х начала и конца дефекта соответственно (мм).
2. Внутритрубные средства диагностики (внутритрубные инспекционные приборы), применяемые для внутритрубного диагностирования магистральных нефтепроводов и нефтепродуктопроводов, проходят испытания в целях утверждения типа средств измерений в порядке, установленном законодательством Российской Федерации об обеспечении единства измерений.
3. Для проведения внутритрубной диагностики магистральных нефтепроводов и нефтепродуктопроводов применяются внутритрубные инспекционные приборы, поверенные в порядке, установленном законодательством Российской Федерации об обеспечении единства измерений.
4. Методика интерпретации дефектов магистральных нефтепроводов и нефтепродуктопроводов применяется при наличии положительного заключения по результатам метрологической экспертизы государственного научного метрологического института.
5. При проведении внутритрубного диагностирования магистральных нефтепроводов и нефтепродуктопроводов применяются методики измерений, аттестованные в порядке, установленном законодательством Российской Федерации об обеспечении единства измерений.".
Обзор документа
Планируется установить требования к проведению внутритрубного диагностирования магистральных нефтепроводов и нефтепродуктопроводов.
