Руководство по безопасности
"Методика оценки последствий аварий на взрывопожароопасных химических производствах"

I. Общие положения

1. Руководство по безопасности "Методика оценки последствий аварий на взрывопожароопасных химических производствах" (далее - Руководство) разработано в целях содействия соблюдению требований Федеральных норм и правил в области промышленной безопасности "Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств", утвержденных приказом Ростехнадзора от 15 декабря 2020 г. N 533, зарегистрированным Минюстом России 25 декабря 2020 г., регистрационный N 61808, требований Федеральных норм и правил в области промышленной безопасности "Общие требования к обоснованию безопасности опасного производственного объекта", утвержденных приказом Ростехнадзора от 15 июля 2013 г. N 306, зарегистрированным Минюстом России 20 августа 2013 г., регистрационный N 29581, и требований Федеральных норм и правил в области промышленной безопасности "Правила безопасности химически опасных производственных объектов", утвержденных приказом Ростехнадзора от 7 декабря 2020 г. N 500, зарегистрированным Минюстом России 22 декабря 2020 г., регистрационный N 61706.

2. Руководство содержит рекомендации к расчетам зон распространения опасных веществ в атмосфере и оценке параметров воздушных ударных волн при взрывах топливно-воздушных смесей (далее - ТВС), образующихся в атмосфере при промышленных авариях, для обеспечения требований промышленной безопасности при проектировании, строительстве, капитальном ремонте, техническом перевооружении, реконструкции, эксплуатации, консервации и ликвидации опасных производственных объектов химических производств.

3. Организации, осуществляющие оценку последствий аварийных взрывов ТВС, могут использовать иные обоснованные способы и методы, не указанные в Руководстве.

4. В Руководстве используются сокращения, обозначения, а также термины и определения, приведенные в приложениях N 1 и N 2.

5. Руководство распространяется на опасные производственные объекты, на которых обращаются взрывопожароопасные вещества.

II. Общие рекомендации по оценке последствий аварий на взрывопожароопасных химических производствах

6. При количественной оценке последствий аварий на взрывопожароопасных химических производствах рекомендуется проводить:

а) определение количества опасного вещества, участвующего в создании поражающих факторов аварии;

б) определение количественных параметров, характеризующих действие поражающих факторов (давление и импульс для ударных волн, интенсивность теплового излучения для пламени, размеры пламени и зоны распространения высокотемпературной среды при термическом воздействии, дальность дрейфа облака ТВС до источника зажигания);

в) сравнение рассчитанных количественных параметров с критериями поражения (разрушения).

7. Для определения количества опасного вещества (далее - ОВ), участвующего в создании поражающих факторов аварии, рекомендуется учитывать: деление технологического оборудования и трубопроводов на изолируемые запорной арматурой секции (участки); интервал срабатывания и производительность систем аварийного сброса и опорожнения (в том числе на факел); влияние волновых гидродинамических процессов на режим истечения опасного вещества для протяженных трубопроводных систем (длиной более 500 м).

8. Оценку возможных последствий аварий рекомендуется проводить на основе методических документов, указанных в таблице N 1.

Таблица N 1

9. Для более точного расчета, а также расчета последствий аварий с выбросом ОВ и взрывом облака ТВС в помещениях рекомендуется использовать методы вычислительной гидродинамики в соответствии с разделом III Руководства.

III. Рекомендации по определению основных параметров взрыва ТВС

10. Для моделирования распространения опасных веществ рекомендуется проводить численное интегрирование системы уравнений в частных производных, представимых в виде уравнений (1) - (5).

Уравнение сохранения массы:

. (1)

Уравнение сохранения импульса:

, (2)

где: - тензор напряжений;

- сопротивление потока стенкам;

- сопротивление потока препятствиям, чей размер меньше одной ячейки вычислительной сетки:

.

Уравнение переноса для энтальпии:

. (3)

Уравнение переноса для массовой доли топлива:

. (4)

где - скорость реакции топлива.

Уравнение переноса для доли смешения:

. (5)

11. Турбулентность рекомендуется моделировать по модели , которая состоит из двух уравнений: одно - для кинетической энергии турбулентности (6), второе - для диссипации кинетической энергии турбулентности (7).

Уравнение турбулентной кинетической энергии:

. (6)

Уравнение скорости диссипации турбулентной кинетической энергии:

. (7)

12. Тензор турбулентных вязких напряжений, используемый в уравнении (2), рекомендуется определять следующим образом:

, (8)

где эффективная вязкость определяется следующим образом:

, (9)

где - турбулентная или вихревая вязкость.

13. Вклад сдвиговой турбулентности , движения поверхностей , гравитационной турбулентности и препятствий, чей размер меньше одной ячейки , в образование кинетической энергии турбулентности рекомендуется представлять в виде:

(10)

где:

; (11)

; (12)

. (13)

14. Диссипацию турбулентной энергии рекомендуется описывать уравнением:

, (14)

где модель плавучести определяется следующим образом:

.

Для моделей с вихревой вязкостью тензор напряжений Рейнольдса определяется следующим образом:

, (15)

В уравнениях (10) - (15) используются константы, сведения о которых приведены в таблицах N 2 и N 3.

Таблица N 2

Значения коэффициентов модели Лаундера и Спалдинга

0,09	1,44	1,92	0,8

Таблица N 3

Значения коэффициентов модели турбулентности Прандтля-Шмидта

0,7	0,7	0,7	1,0	1,3	0,9

15. У поверхности земли рекомендуется учитывать эффекты пограничного слоя. Характеристический масштаб в приграничном слое определяется по формуле:

, (16)

где: и - плотность и температура среды;

- изобарная теплоемкость;

k - кинетическая энергия турбулентности;

g - гравитационная постоянная;

- поток тепла от поверхности;

u* - скорость трения.

Масштаб Монина-Обухова (таблица N 4) является мерой стабильности атмосферных пограничных слоев.

Таблица N 4

Масштабы Монина-Обухова и классы устойчивости

Масштаб Монина-Обухова, м	Устойчивость
Малый отрицательный, -100 < L < 0	Очень неустойчивая
Большой отрицательный,	Неустойчивая
Очень большой,	Нейтральная
Большой положительный,	Устойчивая
Малый положительный, 0 < L < 10	Очень устойчивая

16. Масштаб Монина-Обухова рекомендуется оценивать с помощью классов по Паскуиллу, которые являются методом классификации количества турбулентности в атмосфере.

Распределение скорости по высоте:

. (17)

Скорость сдвига:

, (18)

где определяется по формуле:

(19)

где

(20)

17. В таблице N 5 приведены параметры, необходимые для расчета скорости, и в пограничных слоях.

Таблица N 5

Масштабы Монина-Обухова и классы устойчивости

Класс Паскуилла	Устойчивость	Высота пограничного слоя	, м	, м
А	Неустойчивая	1500 м	33,162	1117
В	Неустойчивая	1500 м	33,258	11,46
С	Слабо неустойчивая	1000 м	51,787	1,324
D	Нейтральная		1	0
Е	Слабо устойчивая		-48,33	1,262
F	Устойчивая		31,323	19,36

По приведенным данным из таблицы N 5 масштаб Монина-Обухова рассчитывается следующим образом:

. (21)

18. Для неустойчивых пограничных слоев (А, В и С) параметры рекомендуется рассчитывать по формулам:

(22)

(23)

где - скорость передачи тепла,

, (24)

где h - коэффициент теплопередачи, плотность и теплоемкость воздуха получены при температуре и плотности окружающей среды.

19. Для нейтральных и устойчивых пограничных слоев:

(25)

(26)

20. Ламинарную скорость пламени смеси горючих веществ рекомендуется оценивать по формулам (27) - (28).

Зависимость скорости ламинарного горения от давления:

. (27)

Для квазиламинарного режима горения:

, (28)

где R - газовая постоянная для конкретного вещества или смеси:

, (29)

где: - универсальная газовая постоянная;

М - молярная масса.

21. Турбулентную скорость пламени рекомендуется определять по формуле:

. (30)

22. Скорость пламени рекомендуется определять по следующему соотношению:

. (31)

23. Коэффициент диффузии из уравнения переноса топлива определяется по формуле:

. (32)

Безразмерную скорость реакции и коэффициент диффузии можно определить по следующим соотношениям:

; (33)

, (34)

где: - длина контрольного объема в первом слое над поверхностью земли;

 - перемешивание,

. (35)

При заданном пределе затухания получено следующее соотношение между коэффициентом диффузии D и безразмерной скоростью реакции W:

(36)

где:

; (37)

. (38)

Скорость реакции топлива моделируется следующим образом:

, (39)

где - функция Хевисайда.

24. Примеры моделирования аварий с использованием методов вычислительной гидродинамики приведены в приложении N 3 к Руководству.

Приложение N 1
к Руководству по безопасности
"Методика оценки последствий аварий
на взрывопожароопасных химических
производствах", утвержденному приказом
Федеральной службы по экологическому,
технологическому и атомному надзору
от 28 ноября 2022 г. N 415

Список обозначений

В Руководстве применены следующие обозначения и сокращения:

ОВ - опасное вещество;

ТВС - топливно-воздушная смесь;

- объемная пористость;

- поверхностная пористость в i-м направлении;

- показатель степени давления для ламинарного горения;

- дельта функция, , если i = j и , если ;

- функция Хевисайда, тэта-функция; , если и , если а < b;

- диссипация турбулентной кинетической энергии, ;

- доля компонента смеси;

- динамическая вязкость, ;

- динамическая турбулентная вязкость, ;

- эффективная вязкость, , ;

Р - плотность, ;

- плотность окружающей среды, ;

, , , , , - турбулентные числа Прандтля-Шмидта,

- компонента тензора напряжений, ;

- прогрессная переменная, локализующая фронт пламени,

;

- предел затухания;

- скорость передачи тепла;

- длина контрольного объема в первом слое над поверхностью земли;

, , , - константы модели турбулентности, как правило, , , , ;

- изобарная теплоёмкость воздуха;

- вектор ускорения свободного падения;

- компонента вектора ускорения свободного падения;

g - гравитационная постоянная;

f - коэффициент, характеризующий турбулизацию от препятствий меньшего размера, чем размер расчетной сетки;

- сопротивление потока стенкам;

- сопротивление потока препятствиям, чей размер меньше одной ячейки вычислительной сетки;

h - энтальпия, ;

- поток тепла от поверхности земли;

H - коэффициент теплопередачи;

k - кинетическая турбулентная энергия, ;

L - масштаб Монина-Обухова, м;

- перемешивание;

М - молярная масса;

m - масса, кг;

- скорость изменения массы, ;

р - абсолютное давление, Па;

- среднее давление, Па;

- член, описывающий диссипацию кинетической турбулентной энергии;

- член, описывающий генерацию кинетической турбулентной энергии;

Q - теплота, Дж;

- скорость потока тепла, ;

R - газовая постоянная смеси, ;

- универсальная газовая постоянная, ;

- скорость реакции топлива, ;

- ламинарная скорость пламени, ;

- турбулентная скорость пламени, ;

- квазиламинарная скорость пламени, ;

t - время, с;

- температура окружающей среды, K;

- вектор скорости;

- компонент вектора скорости, м/с;

- динамическая скорость (скорость сдвига), м/с;

- характеристическая скорость, м/с;

V - объем, ;

- линейная координата, м;

Y - массовая доля;

z - высота над землей, м;

- коэффициент шероховатости, м.

Приложение N 2
к Руководству по безопасности
"Методика оценки последствий аварий
на взрывопожароопасных химических
производствах", утвержденному приказом
Федеральной службы по экологическому,
технологическому и атомному надзору
от 28 ноября 2022 г. N 415

Термины и определения

В Руководстве применены следующие термины с соответствующими определениями:

авария - разрушение сооружений и (или) технических устройств, применяемых на опасном производственном объекте, неконтролируемые взрыв и (или) выброс опасных веществ;

анализ риска аварии - процесс идентификации опасностей и оценки риска аварии на опасном производственном объекте для отдельных лиц или групп людей, имущества или окружающей природной среды;

взрыв - неконтролируемый быстропротекающий процесс выделения энергии, связанный с физическим, химическим или физико-химическим изменением состояния вещества, приводящий к резкому динамическому повышению давления или возникновению ударной волны, сопровождающийся образованием сжатых газов, способных привести к разрушительным последствиям;

обоснование безопасности - документ, содержащий сведения о результатах оценки риска аварии на опасном производственном объекте и связанной с ней угрозы, условия безопасной эксплуатации опасного производственного объекта, требования к эксплуатации, капитальному ремонту, консервации и ликвидации опасного производственного объекта;

опасные вещества - воспламеняющиеся, окисляющие, горючие, взрывчатые, токсичные, высокотоксичные вещества и вещества, представляющие опасность для окружающей природной среды, указанные в приложении 1 к Федеральному закону от 21 июля 1997 г. N 116-ФЗ "О промышленной безопасности опасных производственных объектов".

Приложение N 3
к Руководству по безопасности
"Методика оценки последствий аварий
на взрывопожароопасных химических
производствах", утвержденному приказом
Федеральной службы по экологическому,
технологическому и атомному надзору
от 28 ноября 2022 г. N 415

Примеры моделирования аварий с использованием методов вычислительной гидродинамики

Пример 1

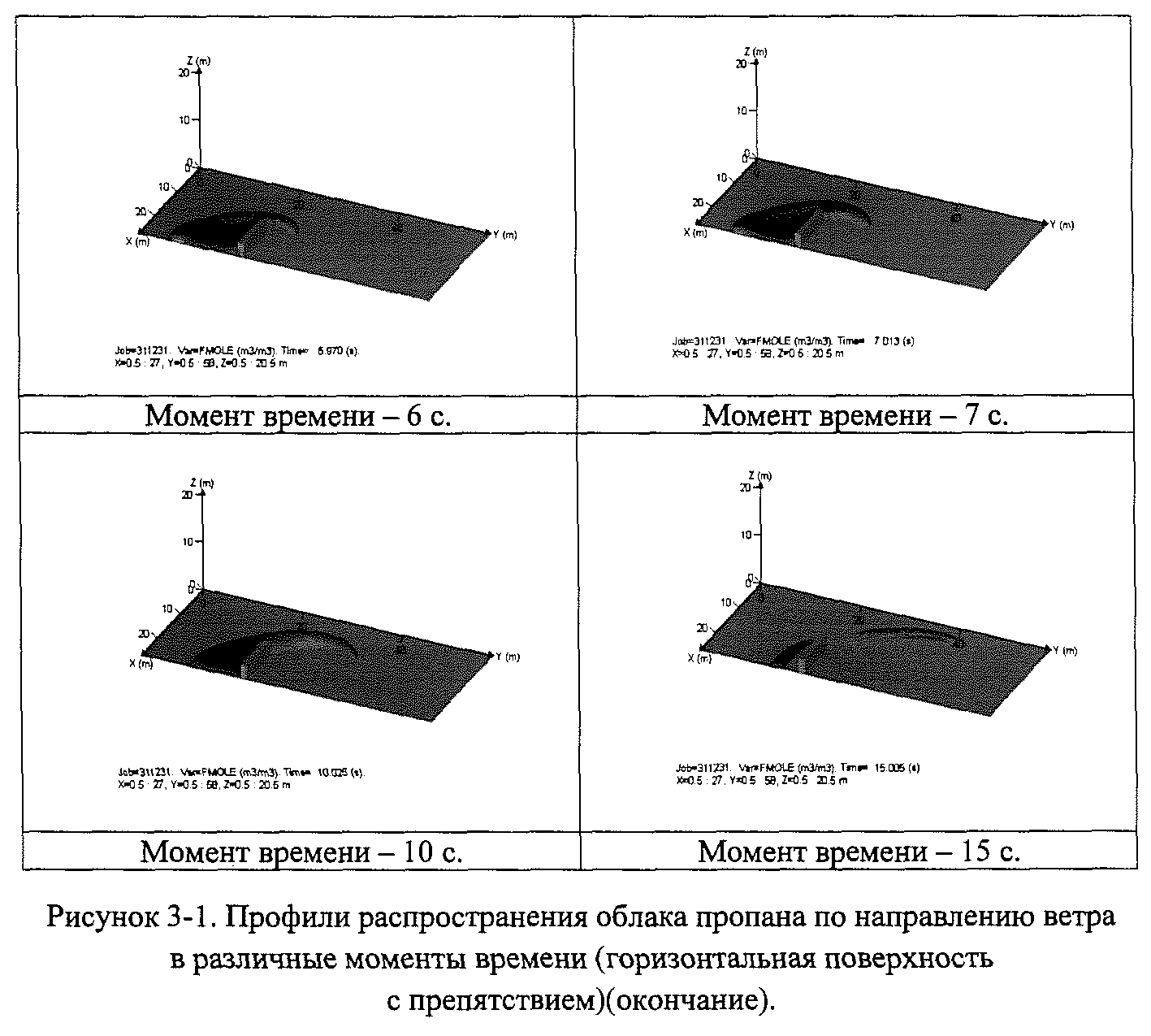

В результате полного разрушения емкости произошел выброс пропана в газовой фазе. Скорость ветра 4 м/с, температура окружающей среды 20°С, класс устойчивости атмосферы по Паскуиллу - F. На расстоянии 10 м по направлению ветра от емкости находится непроницаемое препятствие высотой 3 м. На рисунке 3-1, приведены профили распространения облака пропана в различные моменты времени.

Пример 2

В результате полного разрушения емкости произошел выброс пропана в газовой фазе. Скорость ветра 4 м/с, температура окружающей среды 20°С, класс устойчивости атмосферы по Паскуиллу - F. На расстоянии 10 м по направлению ветра от емкости находится наклонная вверх поверхность. На рисунке 3-2 приведены профили распространения облака пропана в различные моменты времени.

Пример 3

В результате полного разрушения емкости произошел выброс пропана в газовой фазе. Скорость ветра 4 м/с, температура окружающей среды 20°С, класс устойчивости атмосферы по Паскуиллу - F. Емкость расположена на возвышенности в 10 м от наклонной вниз поверхности. На рисунке 3-3 приведены профили распространения облака пропана в различные моменты времени.

Пример 4

В прямоугольном ангаре, заполненном трубами, произошел взрыв ТВС. На расстоянии 10 м и 25 м от ангара расположены квадратные препятствия. На рисунке 3-4 приведены распределения давления при взрыве облака ТВС. На рисунке 3-5 приведены распределения продуктов горения при взрыве облака ТВС.

Пример 5

В загроможденном производственном модуле произошел взрыв ТВС.

Параметры модуля: 25,5x20,5x5,5 м.

Объем модуля: 2875 .

Площади боковых поверхностей: 112,75 (южная/северная стена); 140,25 (западная/восточная стена).

На южной и восточной стенах расположены легкосбрасываемые конструкции, которые составляют 62-68% площади соответствующей боковой стены. На южной стороне их площадь составляет 76,75 , а на восточной - 87 .

Легкосбрасываемые конструкции (ЛСК) срабатывают при избыточном давлении 0,05 атм.

Состав смеси:	метан 87,44%;
	этан 6,43%;
	пропан 3,13%;
	бутан 2,57%;
	0,01%;
	0,01%.

Загроможденность 1 (неравномерная), загроможденность 2 (равномерная).

Таблица N 1

Сценарии моделирования

Таблица N 2

Значение избыточного давления при различных сценариях моделирования

	Место воспламенения	Значение избыточного давления , бар.
		Угол раскрытия ЛСК (или площадь панели)
		100%	70%
1 загроможденность	1	10	13
	2	4,7	6
	3	12	13
2 загроможденность	1	8	10
	2	3,9	4,6
	3	12	13
